凸轮侧向定位机构（ID:769725）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | .定位机构.SLDASM | 575.27K |
| 2 | 1699069446533.zip | 5.41M |
| 3 | ACQ12x10SCMSG030-1.SLDPRT | 188.53K |
| 4 | ccc轴承619-5ZZ.SLDPRT | 4.04M |
| 5 | dw-MG_系列导轨.SLDPRT | 102.31K |
| 6 | dw-上盖.SLDPRT | 94.53K |
| 7 | dw-侧板.SLDPRT | 115.15K |
| 8 | dw-定位底板1.SLDPRT | 106.99K |
| 9 | dw-滑块支座.SLDPRT | 111.45K |
| 10 | dw-移动块.SLDPRT | 127.62K |
| 11 | dw-调节块.SLDPRT | 77.30K |
| 12 | dw-连接杆.SLDPRT | 88.99K |
| 13 | F-M3X050F浮动接头.SLDPRT | 178.31K |
| 14 | MANIFOLD1_SOLID_BREP_107.SLDPRT | 114.43K |
| 15 | MANIFOLD2_SOLID_BREP_106-dw.SLDPRT | 142.59K |
| 16 | MGN滑块.SLDPRT | 246.83K |
| 17 | 垫圈2.SLDPRT | 73.54K |
| 18 | 滚针轴承CF4KR12.SLDPRT | 152.75K |
| 19 | 等高螺丝1.SLDPRT | 101.62K |
此图纸下载需要15金币
立即下载
发布者
地瓜炖土豆
创作: 115
粉丝: 26
加入时间：2022-10-20
模型信息
图纸格式：sldasm,sldprt
文件大小：5.54M
所需金币：15
上传时间：2023-11-04 11:44:06
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

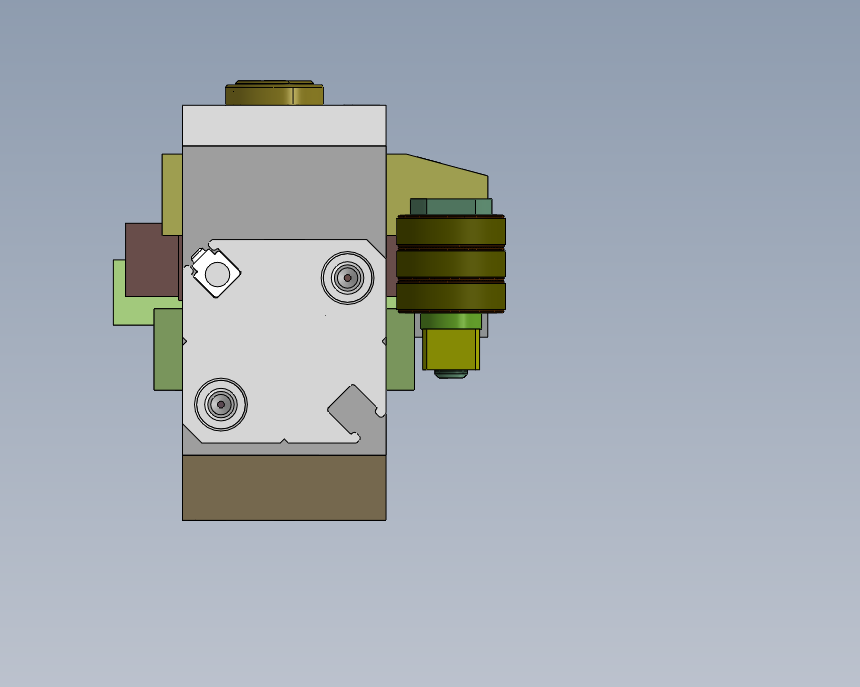

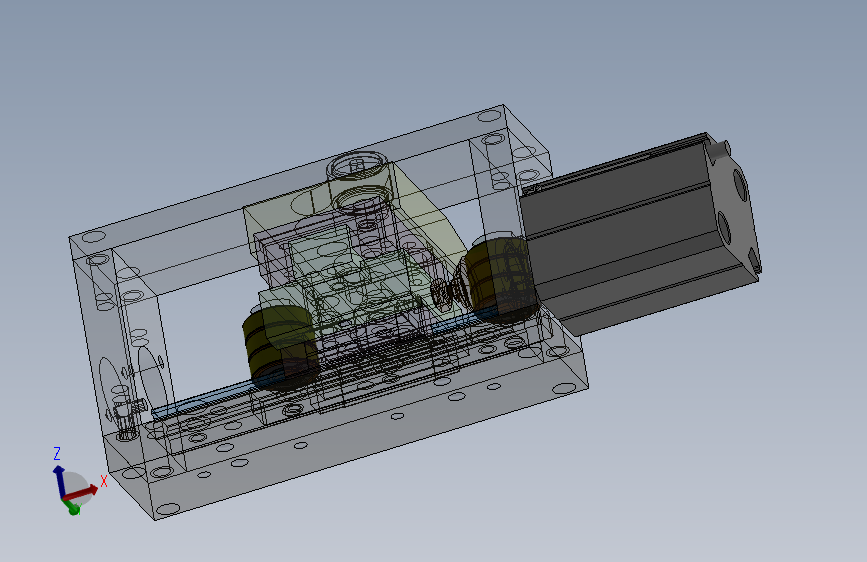

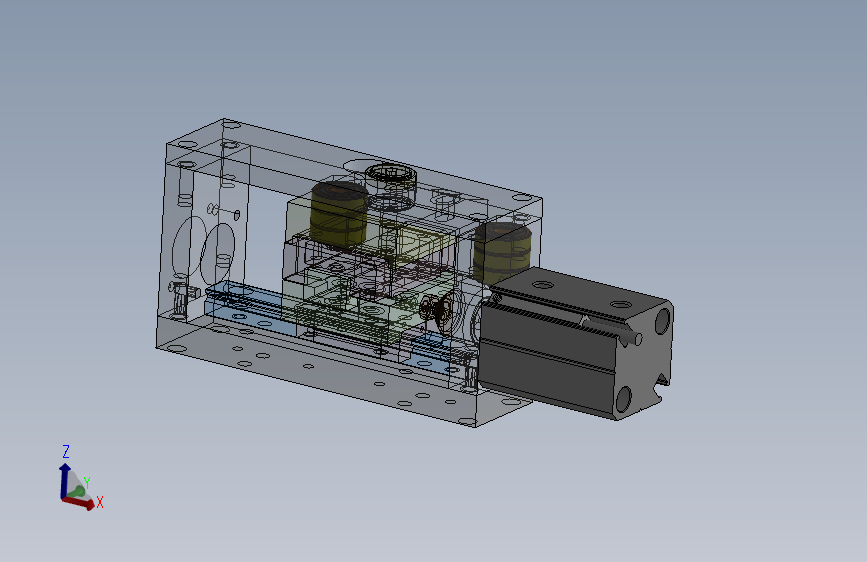

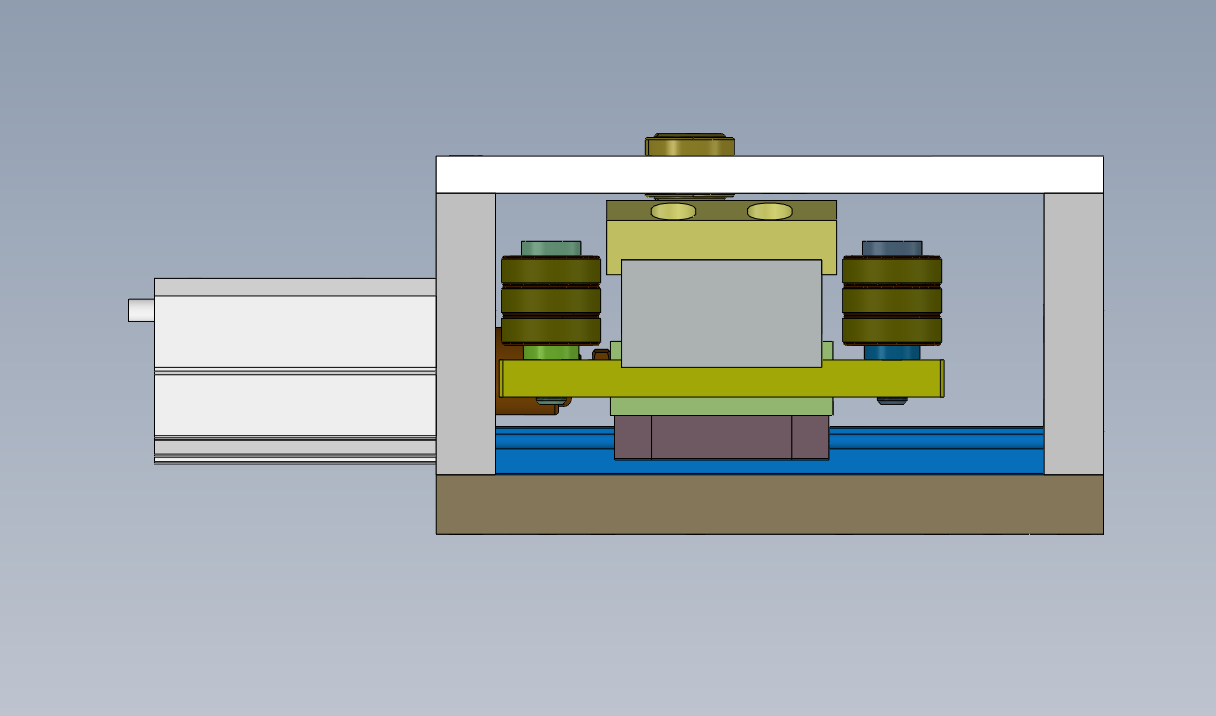

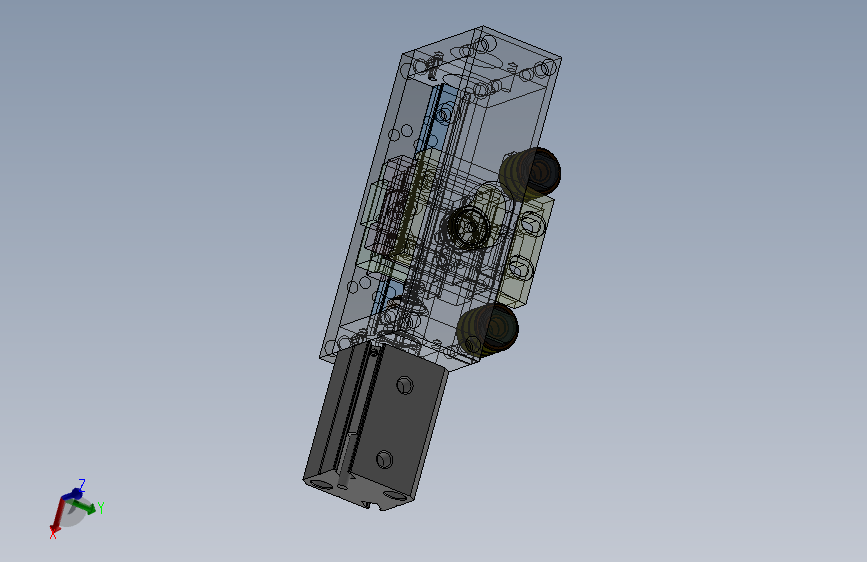

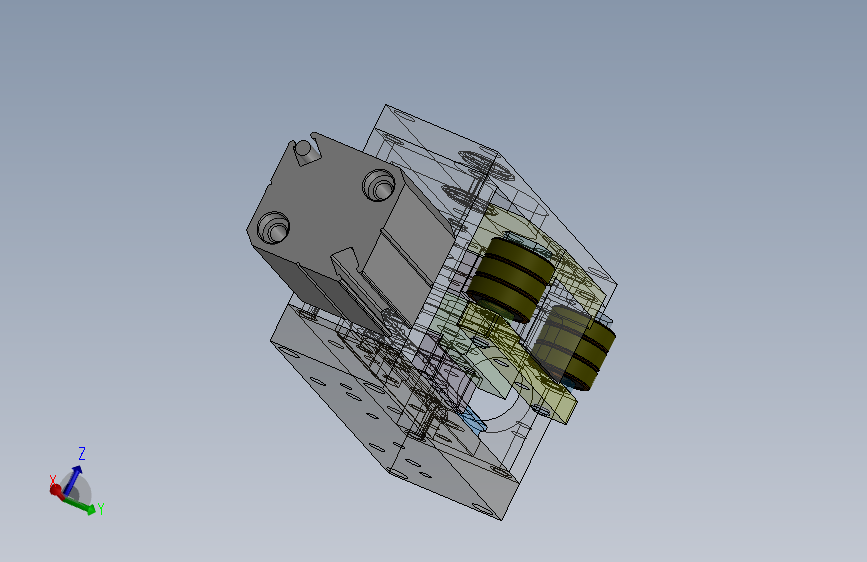

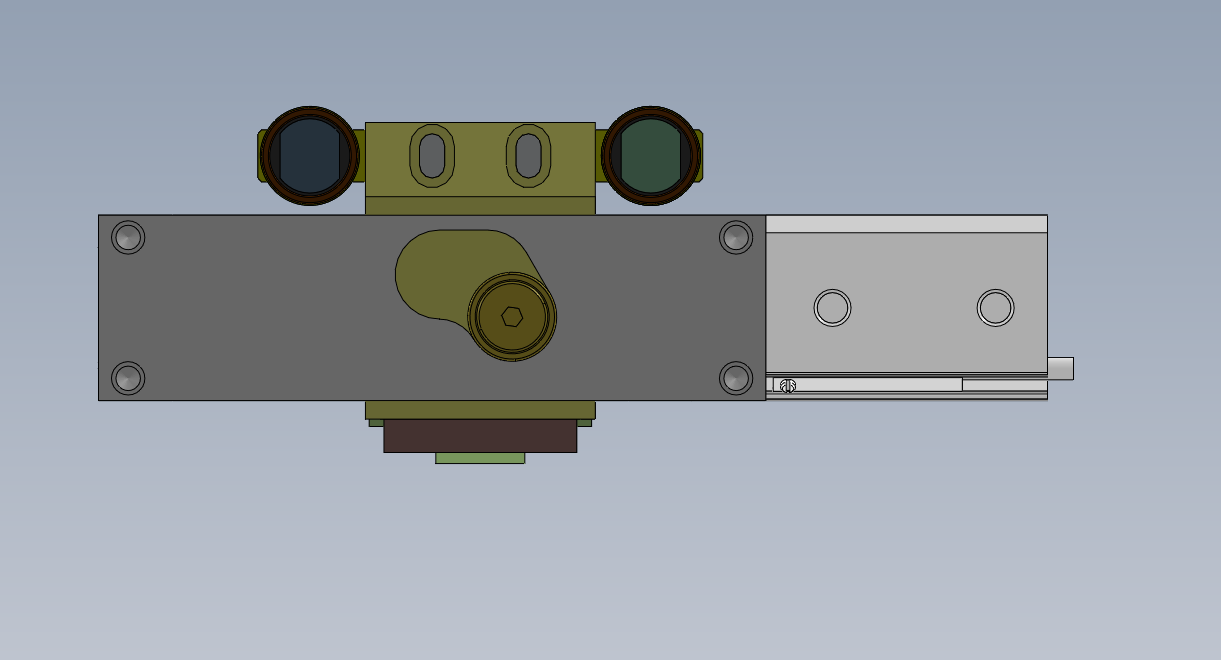

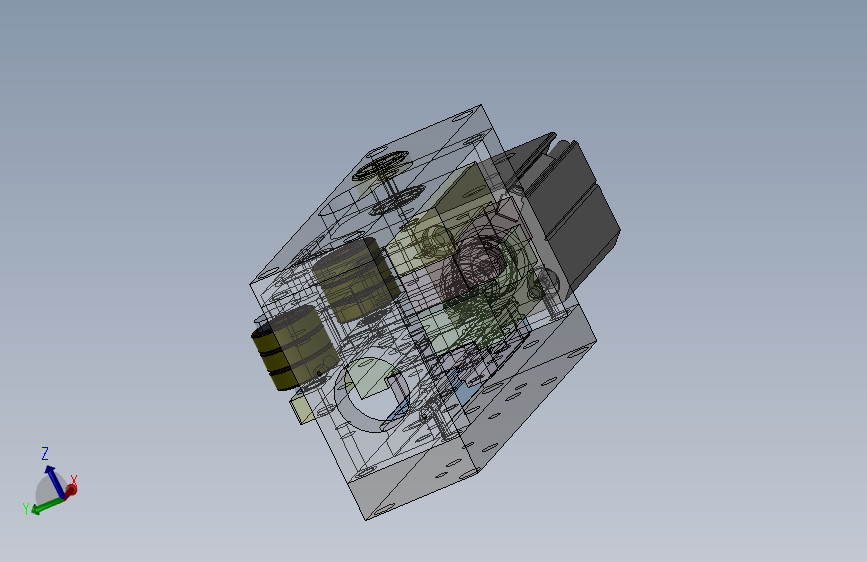

这是一套侧向定位机构，它利用凸轮板可将一个方向的运动转变为与之垂直的另一方向运动。更换凸轮板可很方便的改变行程，适合于定位方向尺寸受限制的场合。目前模型采用Solidworks2020，模型特征、配合俱全。其定位行程max是5mm。
