5道翻片机（吸盘式）（ID:774069）

机械设备 / 非标机械 / 5道翻片机（吸盘式）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16993653531781.rar	18.57M
2	162x162硅片.SLDPRT	64.70K
3	166x166硅片.SLDPRT	64.37K
4	22急停开关.SLDPRT	99.70K
5	750W伺服电机-0.SLDPRT	638.90K
6	BAF696ZZ-SUS.SLDPRT	482.54K
7	BFF33-6903ZZ.SLDPRT	148.82K
8	CGR51-80-U.SLDASM	671.48K
9	DBA52-D50-d18-e22.stp	200.57K
10	FPJ-AL-01-001A.SLDPRT	56.63K
11	FPJ-AL-01-002A.SLDPRT	83.49K
12	FPJ-AL-01-003A.SLDPRT	82.44K
13	FPJ-AL-01-004A.SLDPRT	58.92K
14	FPJ-AL-01-005A.SLDPRT	202.37K
15	FPJ-AL-01-006A.SLDPRT	582.34K
16	FPJ-AL-01-007A.SLDPRT	59.63K
17	FPJ-AL-01A-A.SLDASM	233.49K
18	FPJ-AL-02A-A.SLDASM	910.48K
19	FPJ-AL-03A-A.SLDASM	2.20M
20	FPJ-AL-03A-A.STEP	10.55M
21	FPJ-AL-04A-A.SLDASM	809.14K
22	FPJ-AL-05A-A.SLDASM	515.68K
23	FPJ-AL-06A-A.SLDASM	137.37K
24	FPJ-AL-07A-A.SLDASM	314.88K
25	FPJ-AL-HJ00-001A.SLDPRT	100.66K
26	FPJ-AL-HJ00-002A.SLDPRT	98.48K
27	FPJ-AL-HJ00-003A.SLDPRT	109.96K
28	FPJ-AL-HJ00A-A.SLDASM	131.62K
29	L-C-001.SLDPRT	268.08K
30	L-C-002.SLDPRT	133.56K
31	L-C-003.SLDPRT	65.45K
32	pad_bg-c-60-g01.SLDPRT	444.03K
33	SPK75-S2-L1.SLDPRT	348.13K
34	TBH01-6-20.SLDPRT	225.54K
35	TH465-M屏.SLDPRT	105.88K
36	XAD41-A110.SLDPRT	210.95K
37	YK57HB80-04A.SLDASM	245.39K
38	YK57HBXX-04A前盖.sldprt	168.48K
39	YK57HBXX-04A十字槽盘头螺钉.sldprt	76.81K
40	YK57HBXX-04A后盖.sldprt	149.01K
41	YK57HBXX-04A定子.sldprt	88.77K
42	YK57HBXX-04A轴.sldprt	114.53K
43	下组件.SLDASM	755.86K
44	主动轮.SLDPRT	174.15K
45	从动轮.SLDPRT	190.43K
46	从动轮组.SLDASM	608.21K
47	从动轮轴套01.SLDPRT	109.78K
48	从动轮轴套02.SLDPRT	112.55K
49	启动开关-AD16-SY.SLDPRT	139.44K
50	弹性带.SLDPRT	110.08K
51	弹性带组04.SLDASM	929.28K
52	电机立板.SLDPRT	137.19K
53	电机立板右.SLDPRT	139.70K
54	电机组件.SLDASM	382.85K
55	电箱总装配体.SLDASM	260.75K
56	线体条.SLDPRT	107.44K
57	线体条装配.SLDASM	572.90K
58	船形开关.SLDPRT	179.94K
59	连接条.SLDPRT	81.79K
60	镜向FPJ-AL-01-005A.SLDPRT	170.23K
61	镜向FPJ-AL-06A-A.SLDASM	35.51K
62	镜向XAD41-A110.SLDPRT	142.55K
63	屏幕截图2023-11-07214027.png	151.46K
64	屏幕截图2023-11-07214112.png	117.84K
65	屏幕截图2023-11-07214150.png	108.84K
66	屏幕截图2023-11-07214233.png	304.26K
67	屏幕截图2023-11-07214321.png	285.00K
68	屏幕截图2023-11-07214406.png	136.17K
69	屏幕截图2023-11-07214444.png	50.76K
70	屏幕截图2023-11-07214525.png	130.58K

此图纸下载需要1000金币

立即下载

发布者

137****4845

创作: 5

粉丝: 1

加入时间：2023-09-24

私信

关注

模型信息

图纸格式：sldprt,sldasm,stp,step

文件大小：19.02M

所需金币：1000

上传时间：2023-11-07 21:56:13

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

光伏设备

翻片机

图纸简介

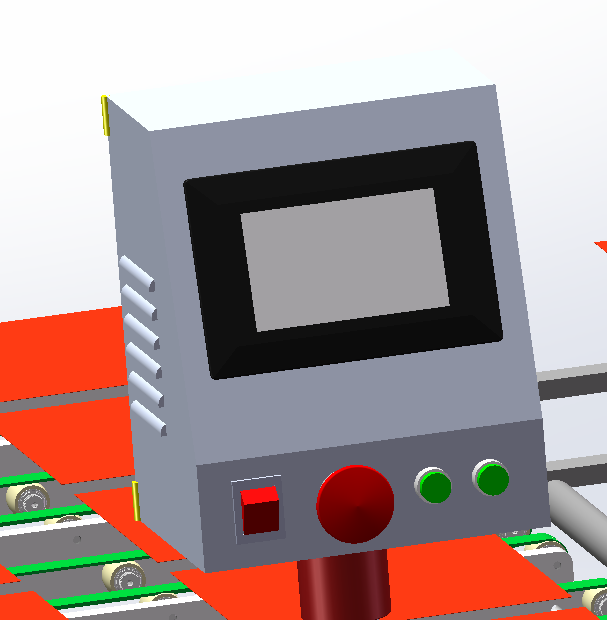

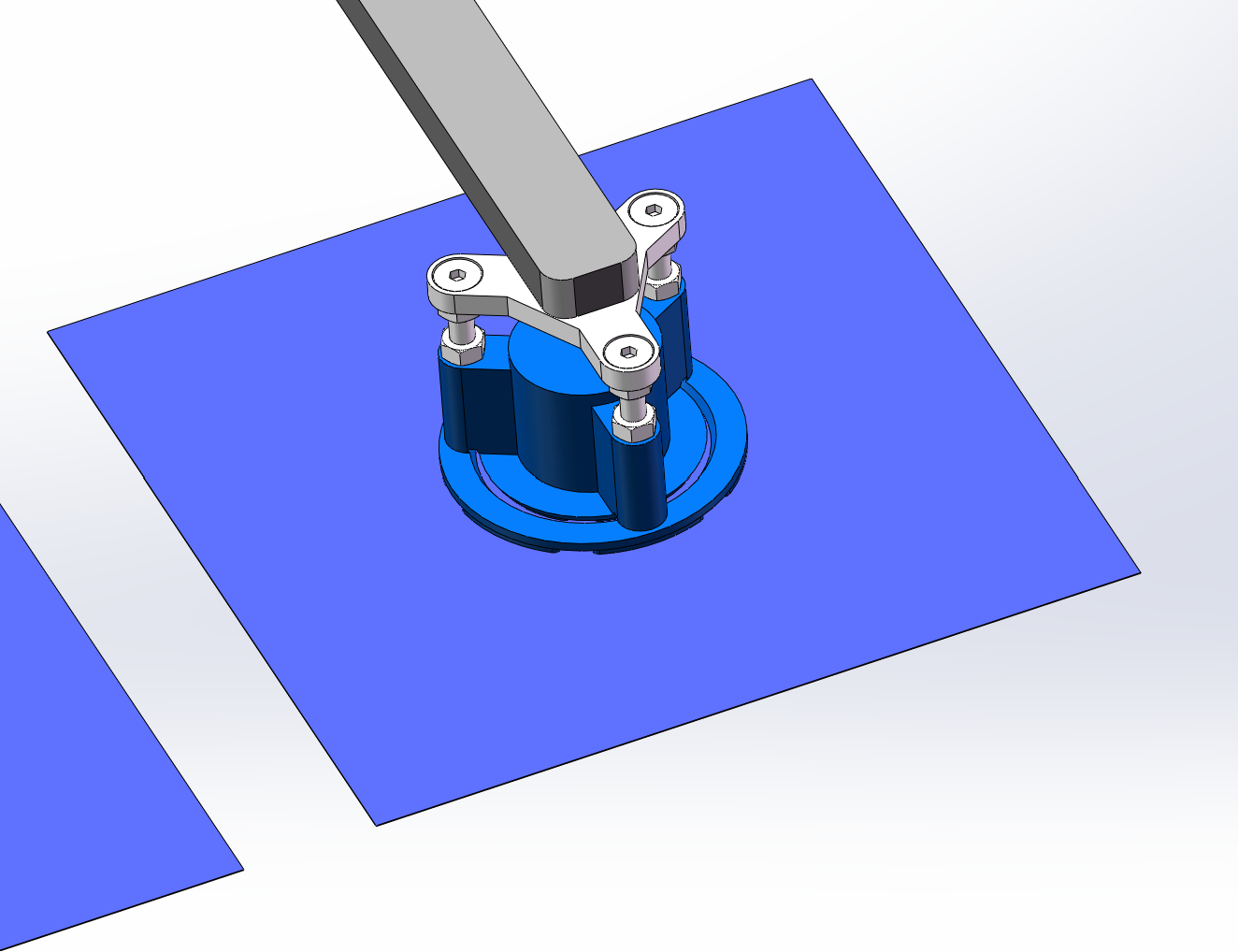

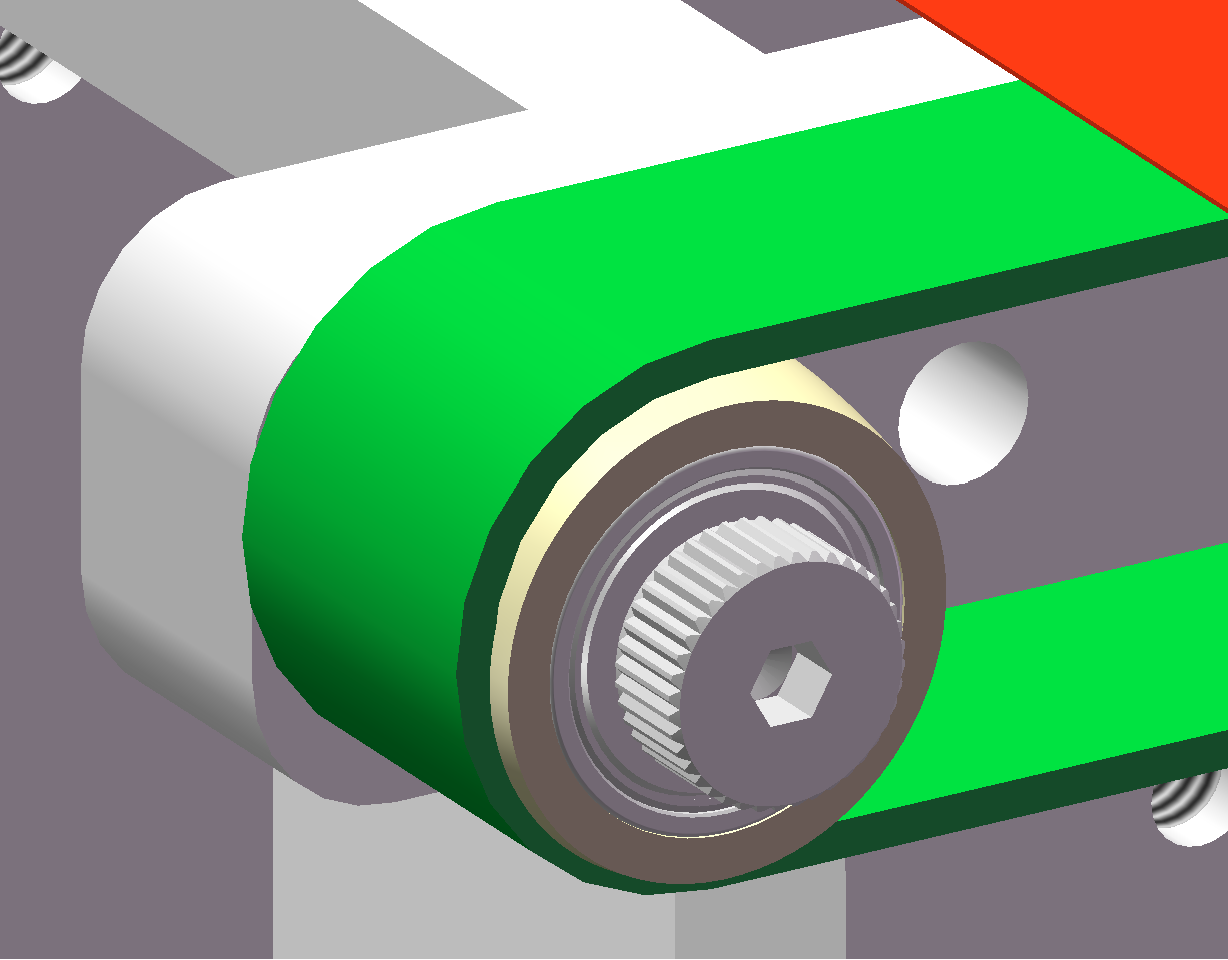

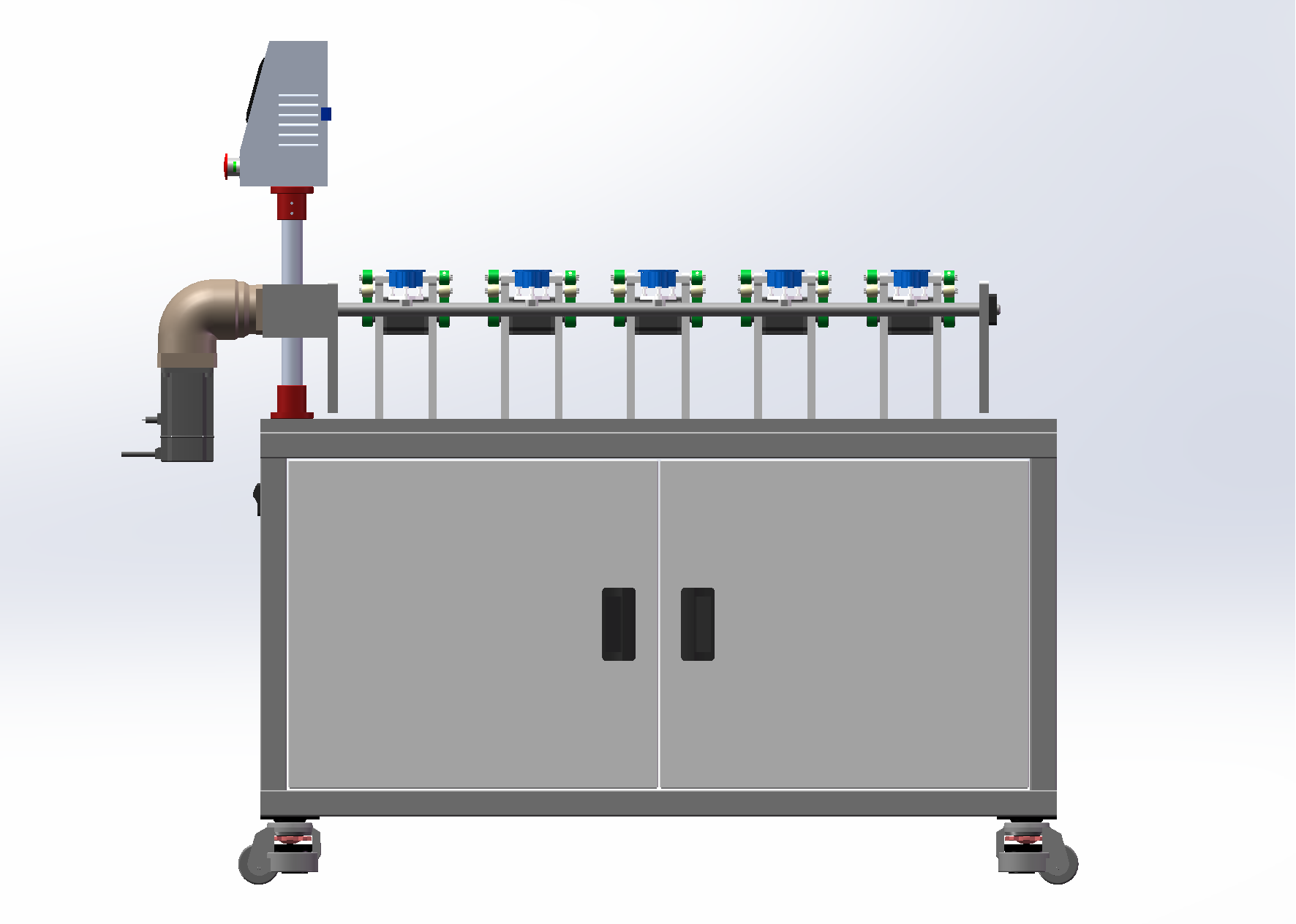

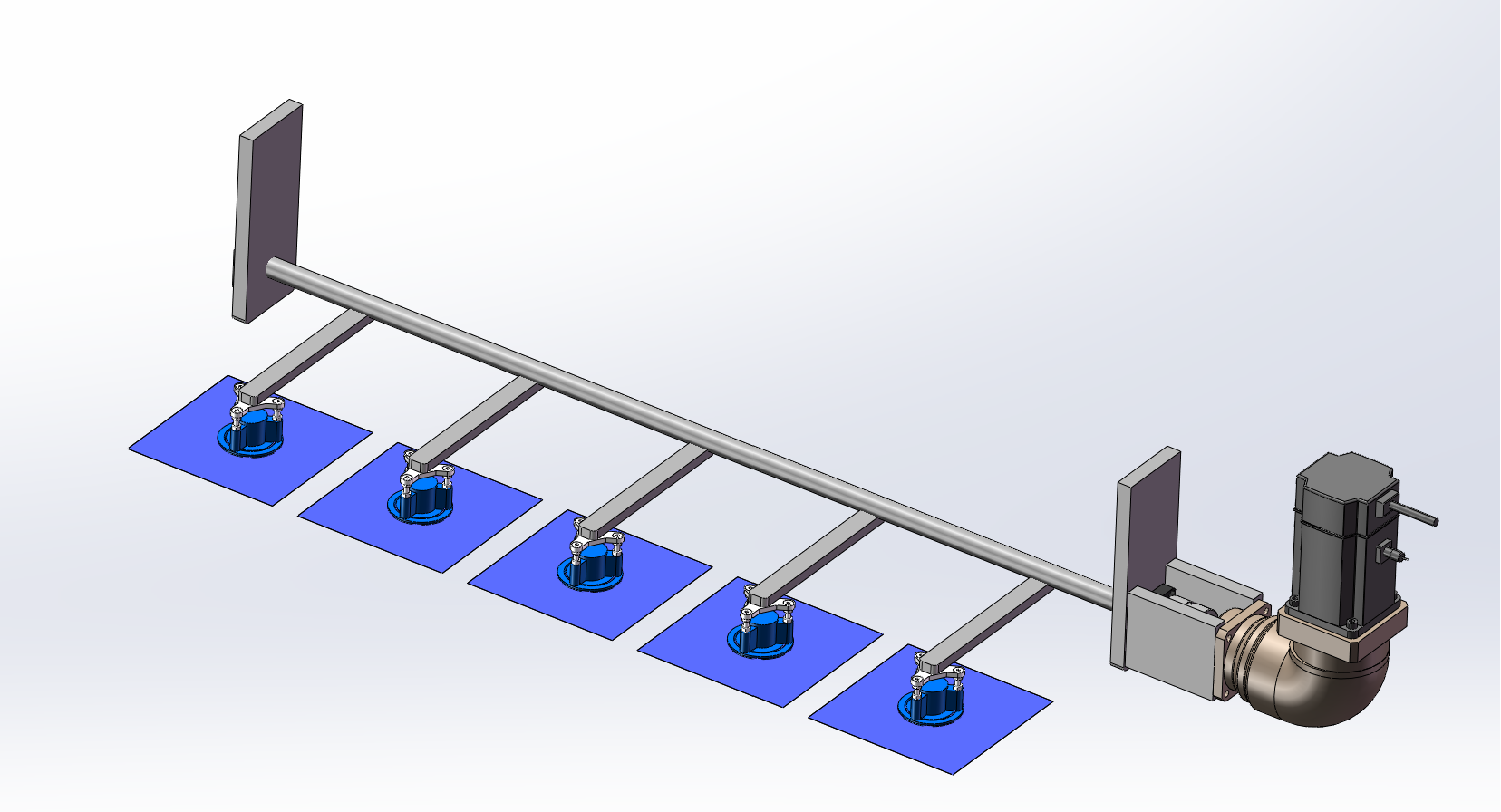

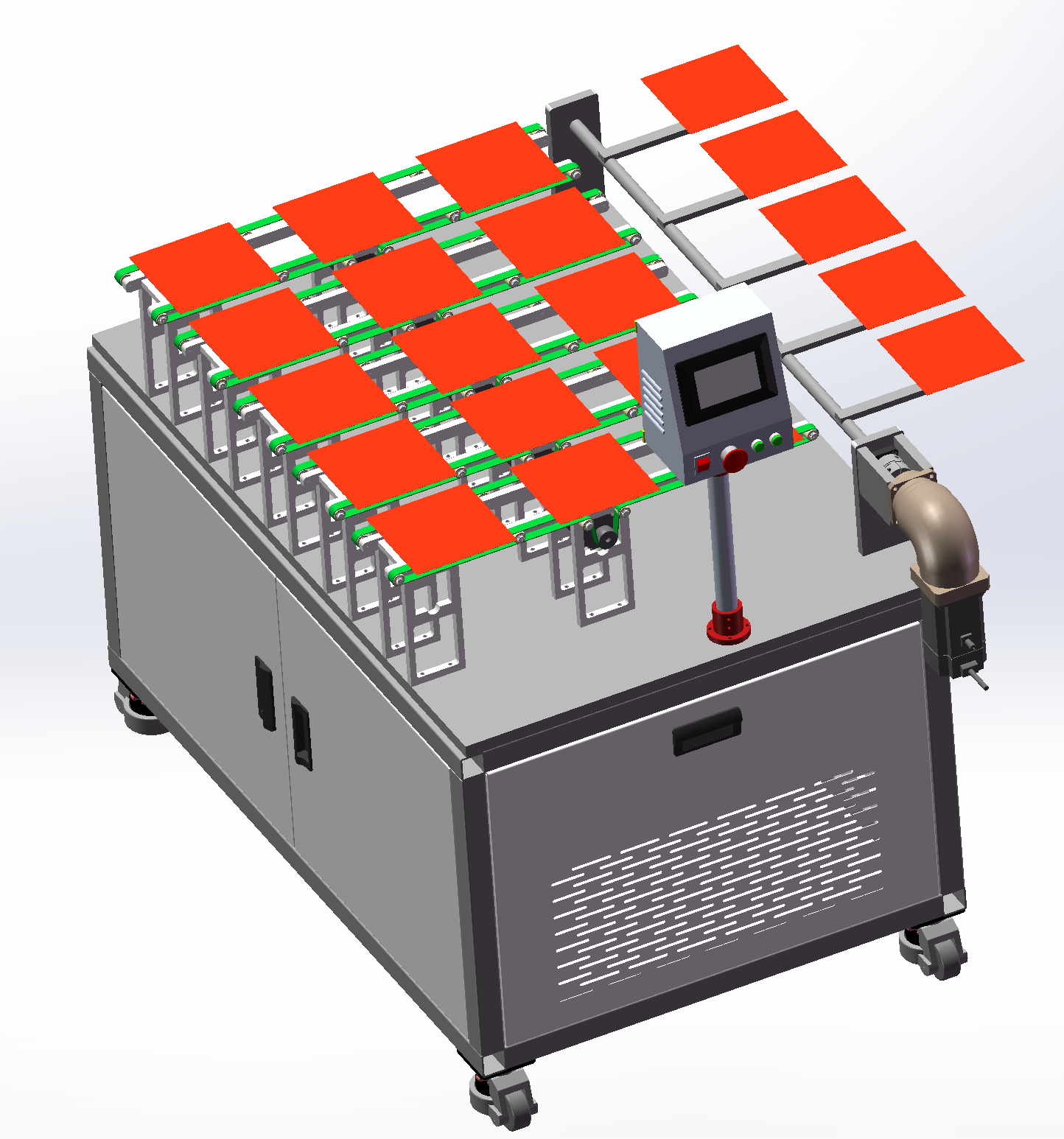

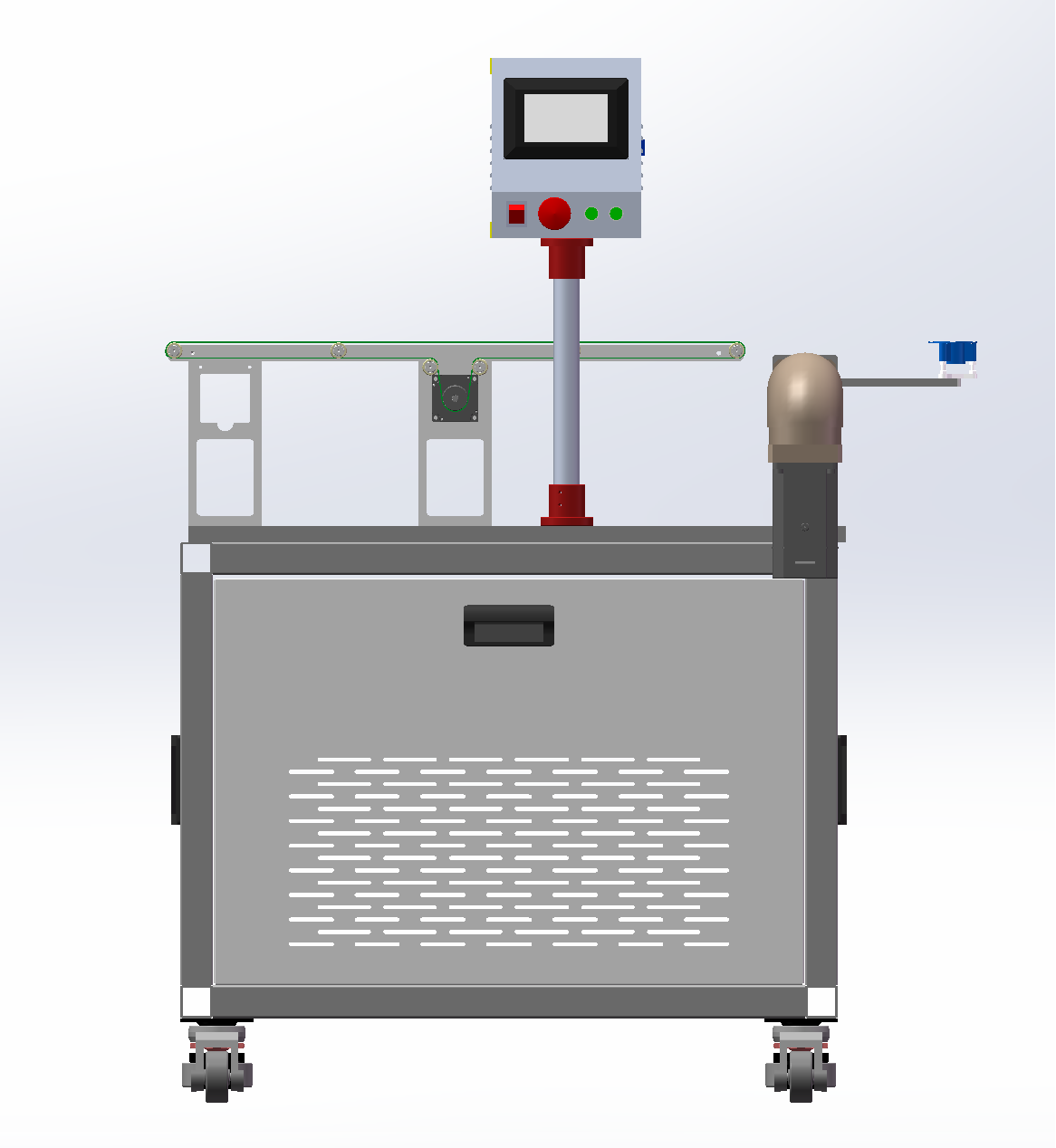

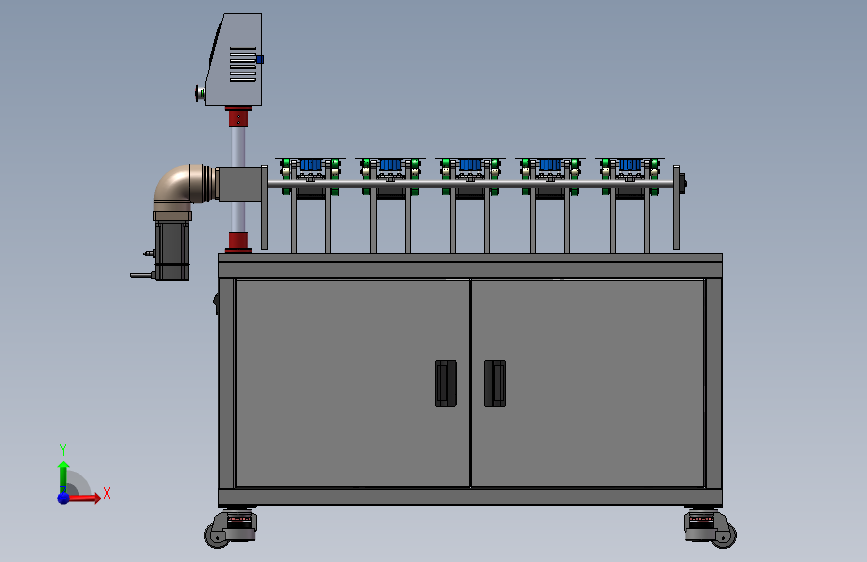

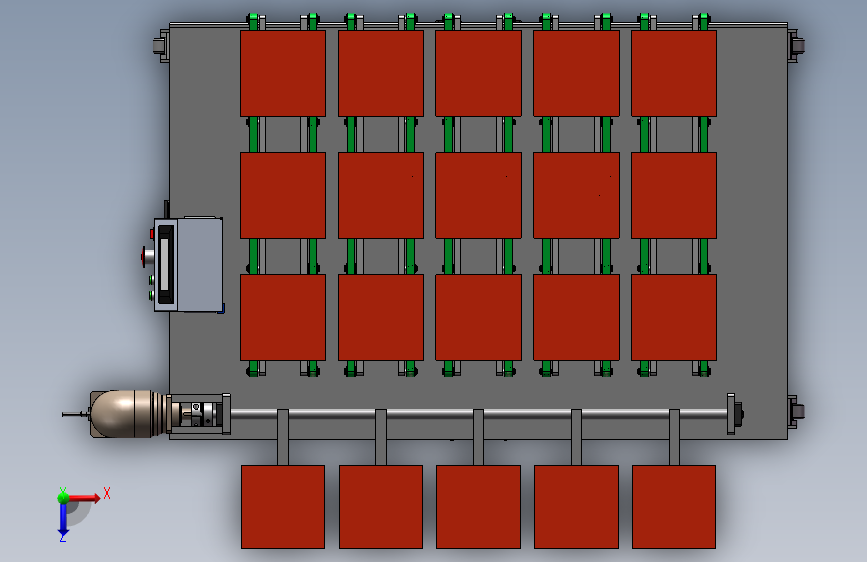

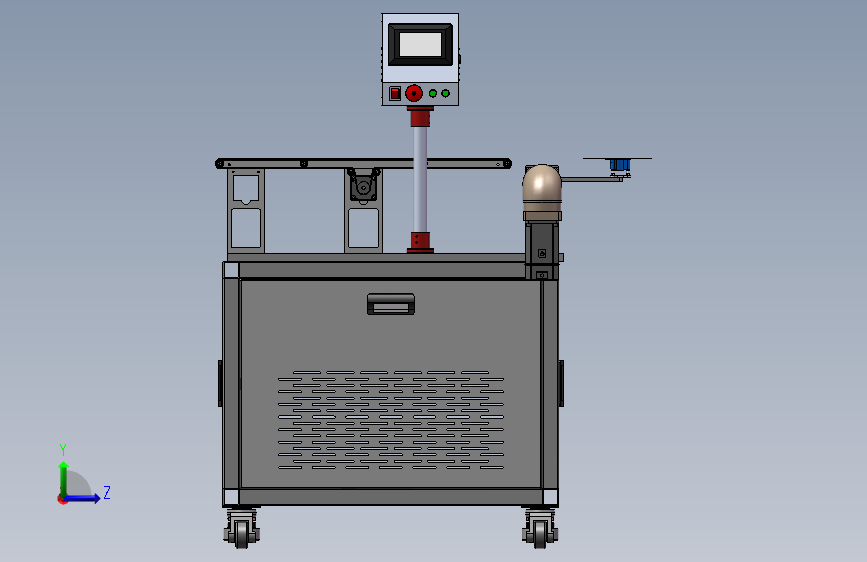

1、生产工艺该设备将5道设备输出的硅片进行翻片动作。设备功能模块包括：弹性带输送组件、翻片组件等。 2、间距：190mm 3、适用硅片外形尺寸：162 厚度0.16-0.24MM 4、产能： 4000pcs/h 5、单台碎片率： ≦0.02%（原碎片除外）A片 6、单多晶：单多晶兼容 7、通道数：5通道 8、花篮暂存数：无 9、设备尺寸：1000*1200*1350 （长*宽*高单位mm） 10、电源：220V 50-60Hz 11、压缩空气：0.5-0.7MPa 12、功率：1.2kw
