70000kg-旋挖钻机-ZY280

（ID:777124）

改图/画图查找相似图纸

机械设备 / 非标机械 / 70000kg-旋挖钻机-ZY280

©非原创

平面图

3D视图

文件列表

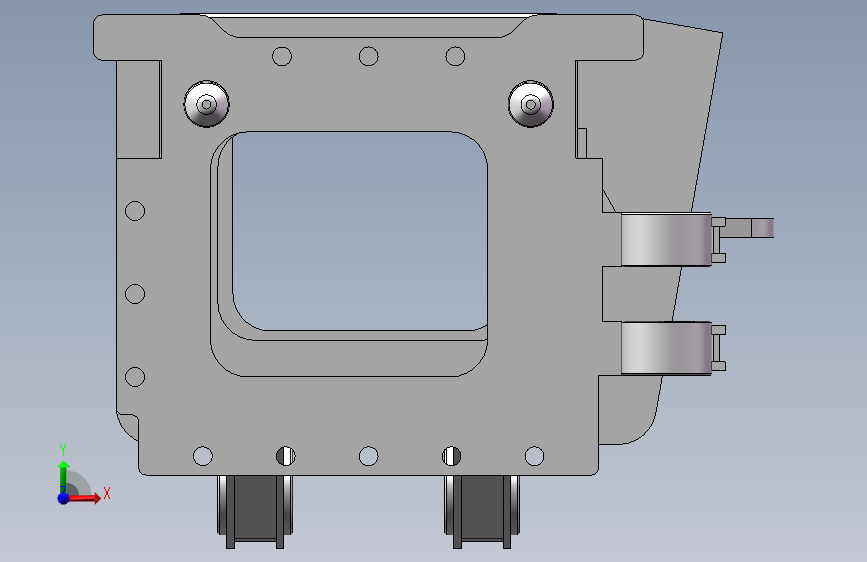

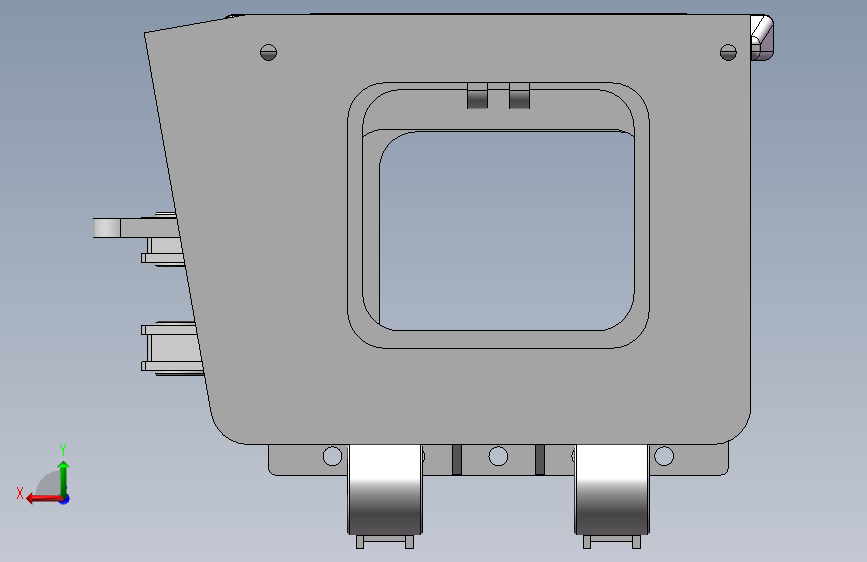

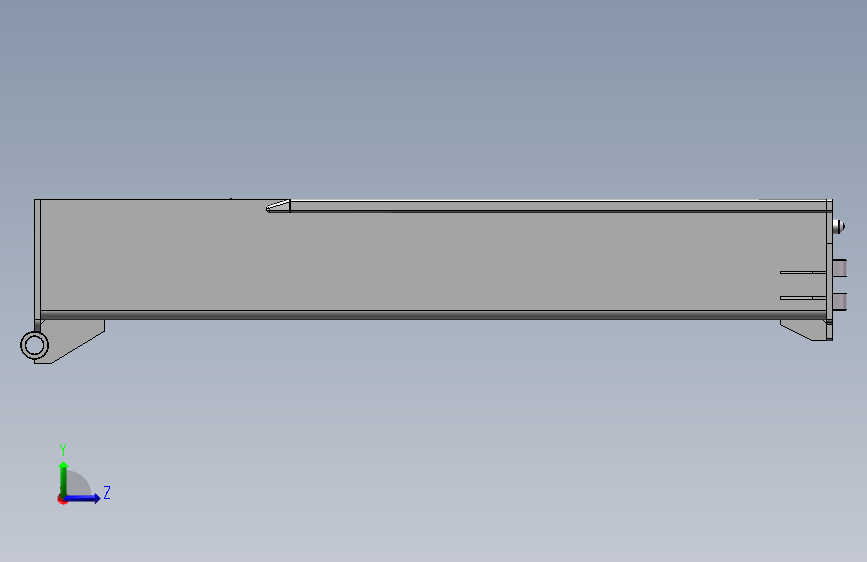

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	ZY220.09.2-8筋.SLDPRT	135.50K
2	ZY220.09.4-10铰接筒.SLDPRT	175.50K
3	ZY220.09.4-11连接耳板.SLDPRT	155.00K
4	ZY220.09.4-9连接筋.SLDPRT	151.00K
5	ZY220.09.5-10耳板二.SLDPRT	148.50K
6	ZY220.09.5-12铰接筒.SLDPRT	178.50K
7	ZY220.09.5-14固定耳.SLDPRT	166.00K
8	ZY220.09.5-15筋板.SLDPRT	143.50K
9	ZY220.09.5-16连接筋.SLDPRT	150.00K
10	ZY220.09.5-18连接板.SLDPRT	290.50K
11	ZY220.09.5-19主卷限位器底板.SLDPRT	145.00K
12	ZY220.09.5-1定位柱.SLDPRT	213.00K
13	ZY220.09.5-2筋.SLDPRT	137.00K
14	ZY220.09.5-3加强筋1.SLDPRT	180.50K
15	ZY220.09.5-8加强筋2.SLDPRT	181.50K
16	ZY220.09.5-9面板.SLDPRT	132.00K
17	ZY220.09.5.7-1支架.SLDPRT	152.50K
18	ZY220.09.5.7-2底板.SLDPRT	128.50K
19	ZY220.09.5.7油缸支座.SLDASM	139.00K

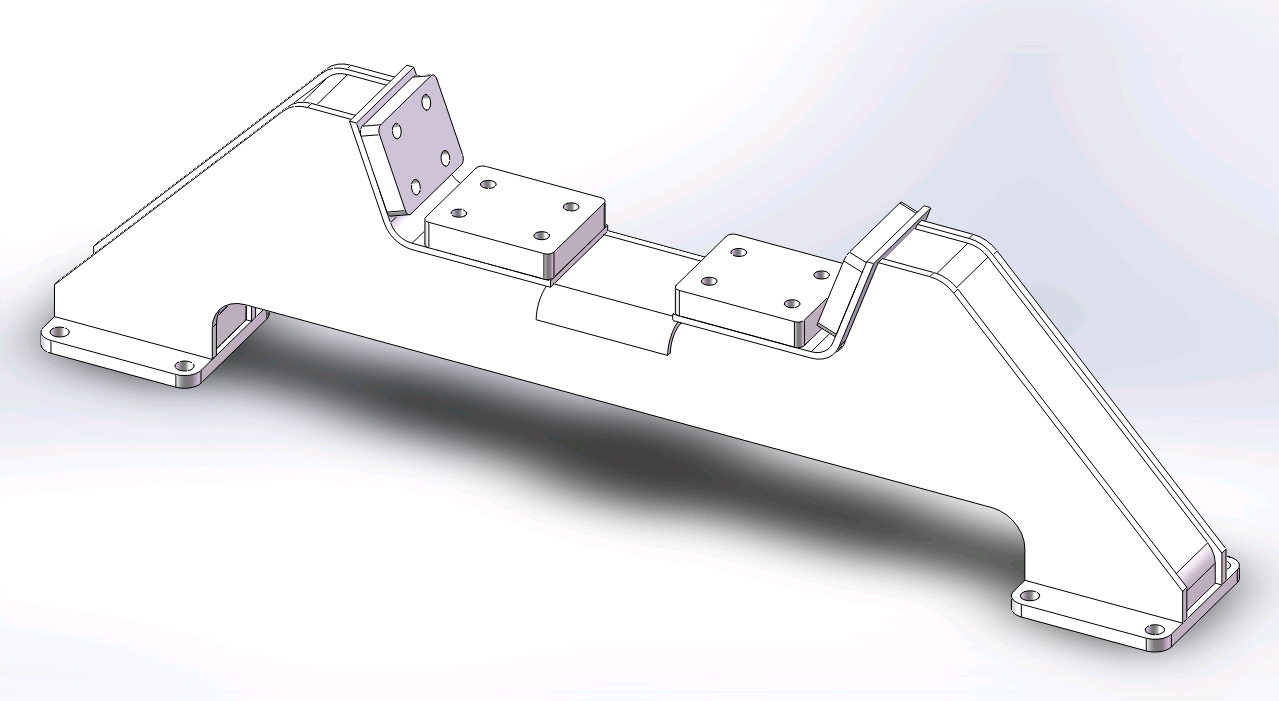

20	ZY250.09.8桅杆支架.JPG	236.58K
21	ZY280.00-02.JPG	6.98M
22	ZY280.00.pdf	203.70K
23	ZY280.00b.pdf	202.52K

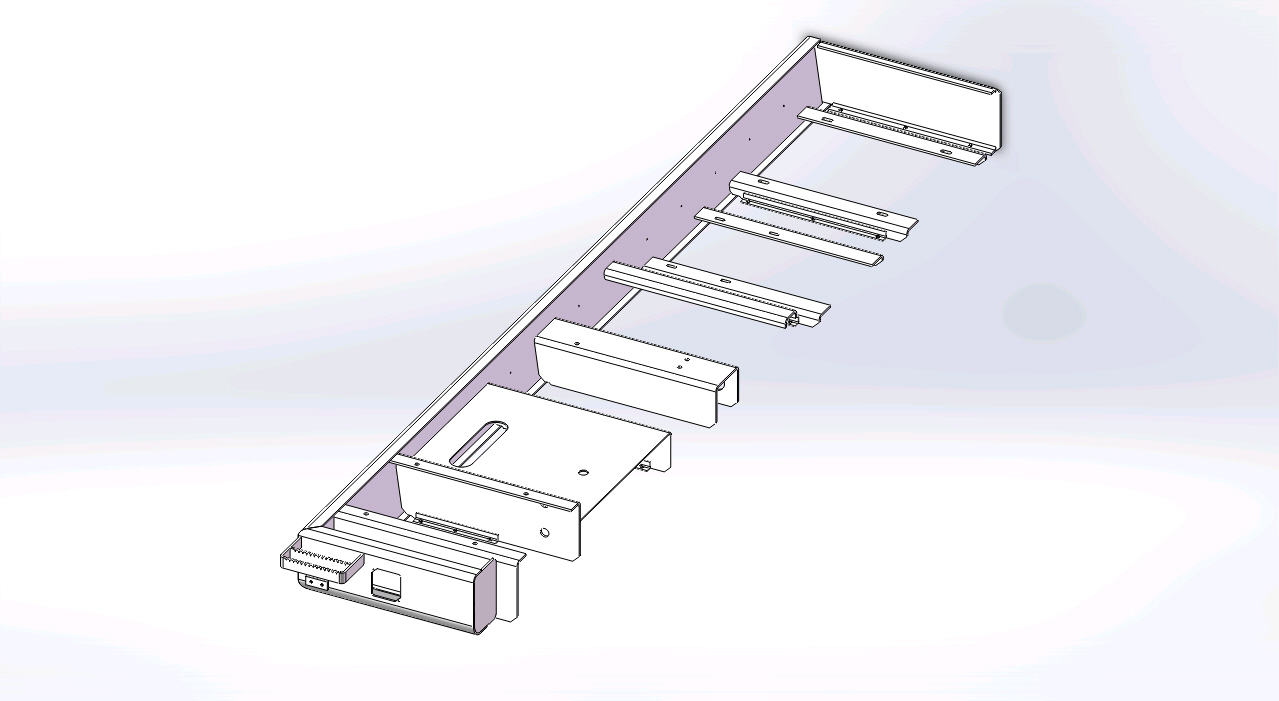

24	ZY280.02.1右机架-2.JPG	193.71K

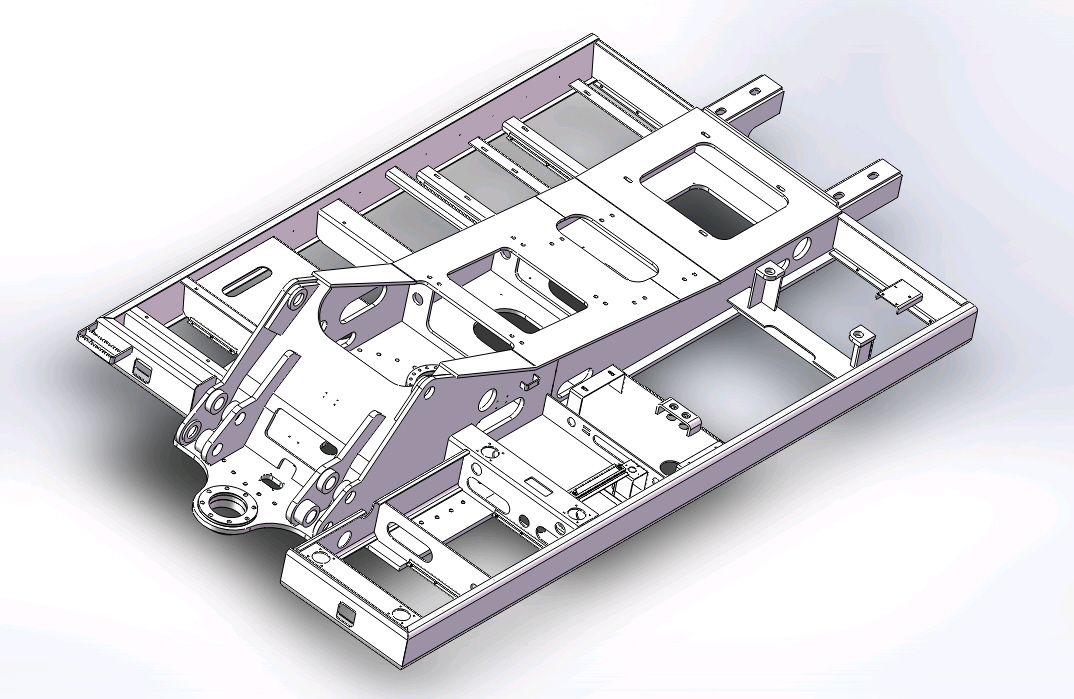

25	ZY280.02上车平台总成.JPG	395.72K

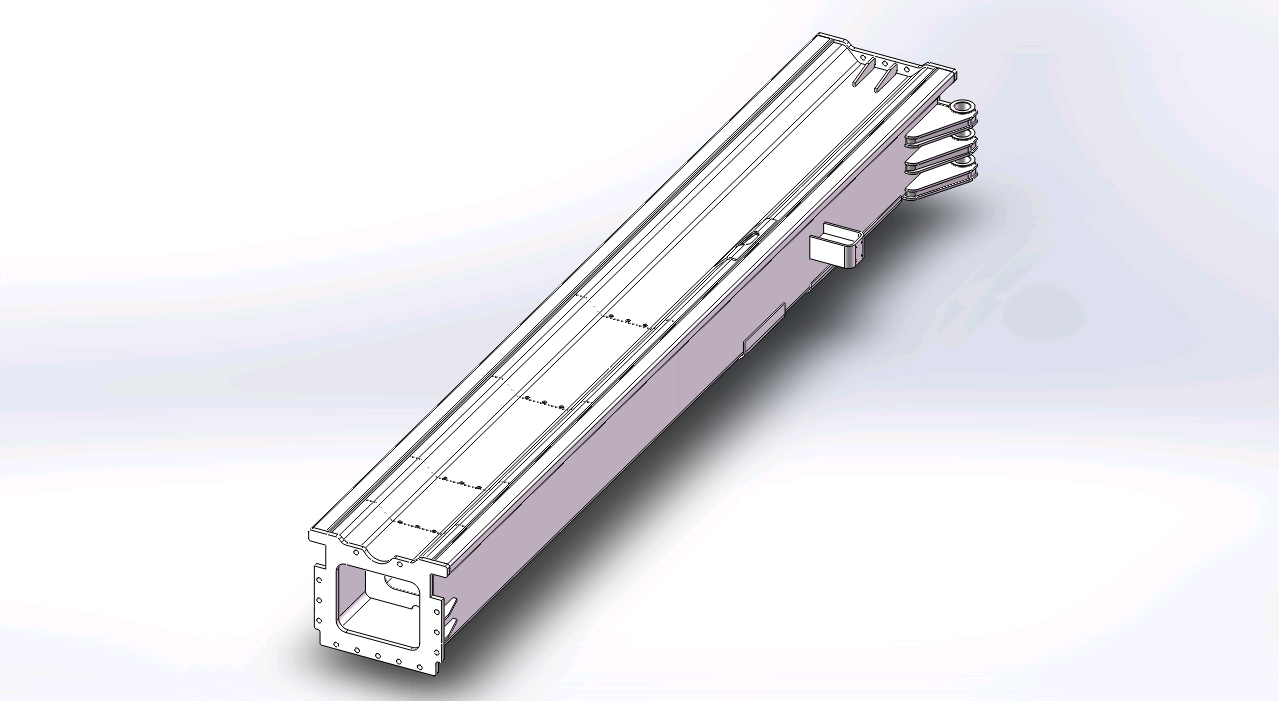

26	ZY280.09.2桅杆过渡节.JPG	262.04K
27	ZY280.09.3-1主体弯板.SLDPRT	187.50K
28	ZY280.09.3-2上面板.SLDPRT	241.00K
29	ZY280.09.3-4顶板.SLDPRT	196.50K
30	ZY280.09.3.3导轨总成.SLDPRT	208.00K

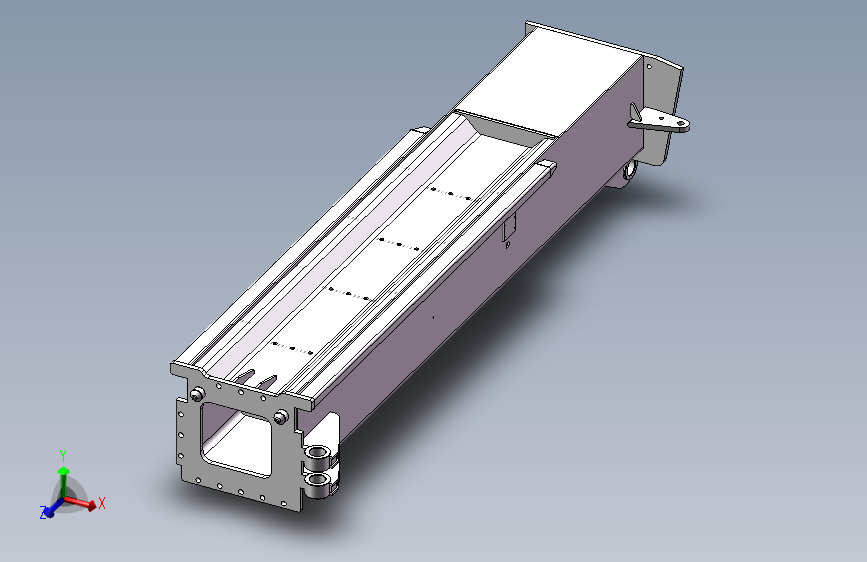

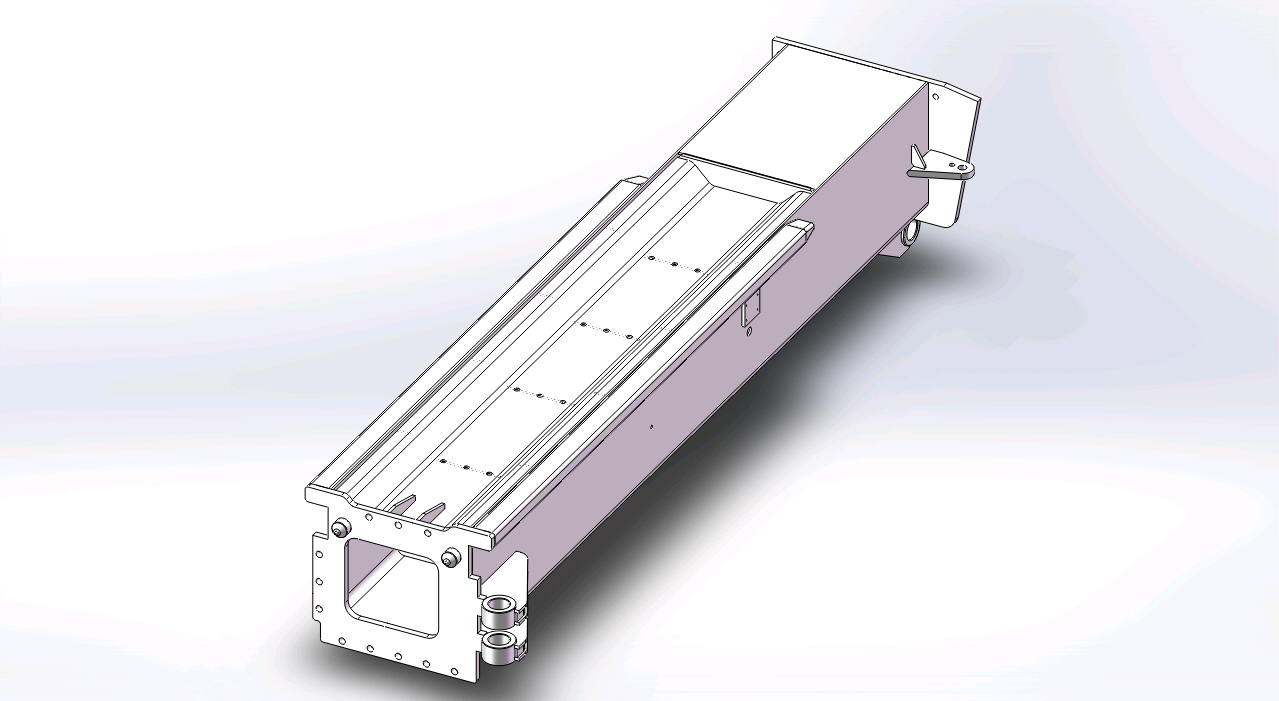

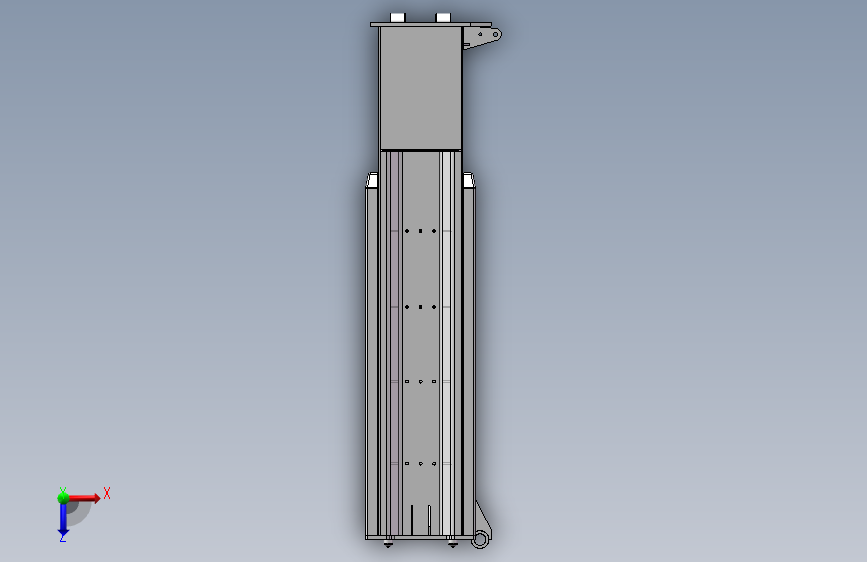

31	ZY280.09.3桅杆上节.JPG	242.58K
32	ZY280.09.3桅杆上节.SLDASM	626.50K

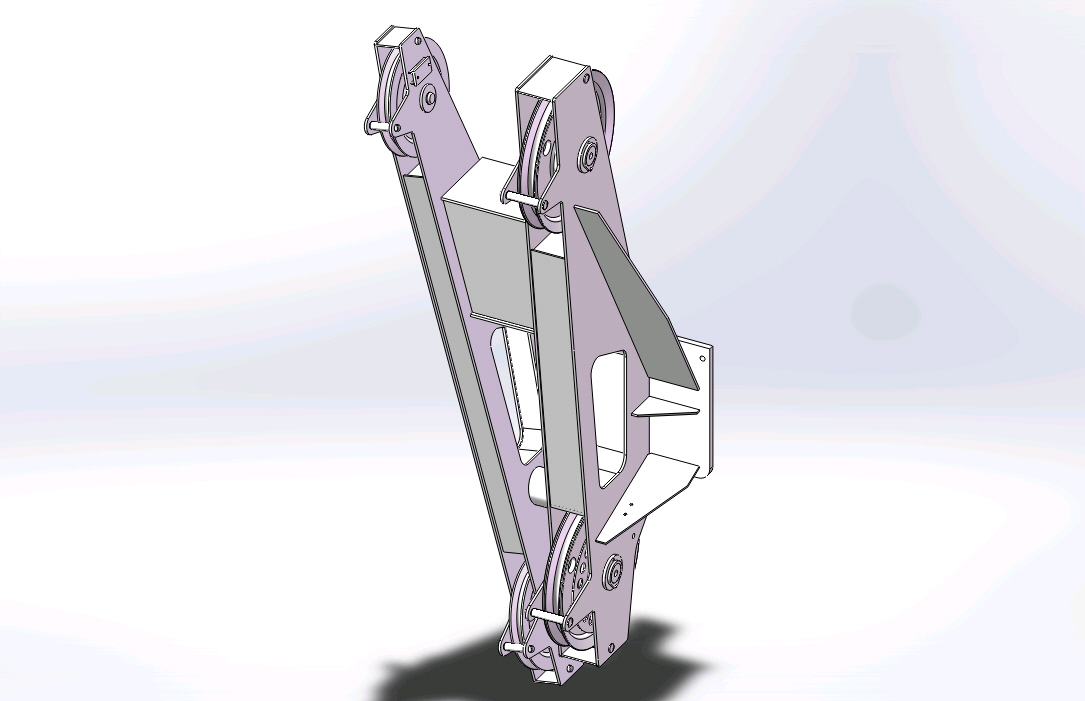

33	ZY280.09.5臂头总成.JPG	175.64K

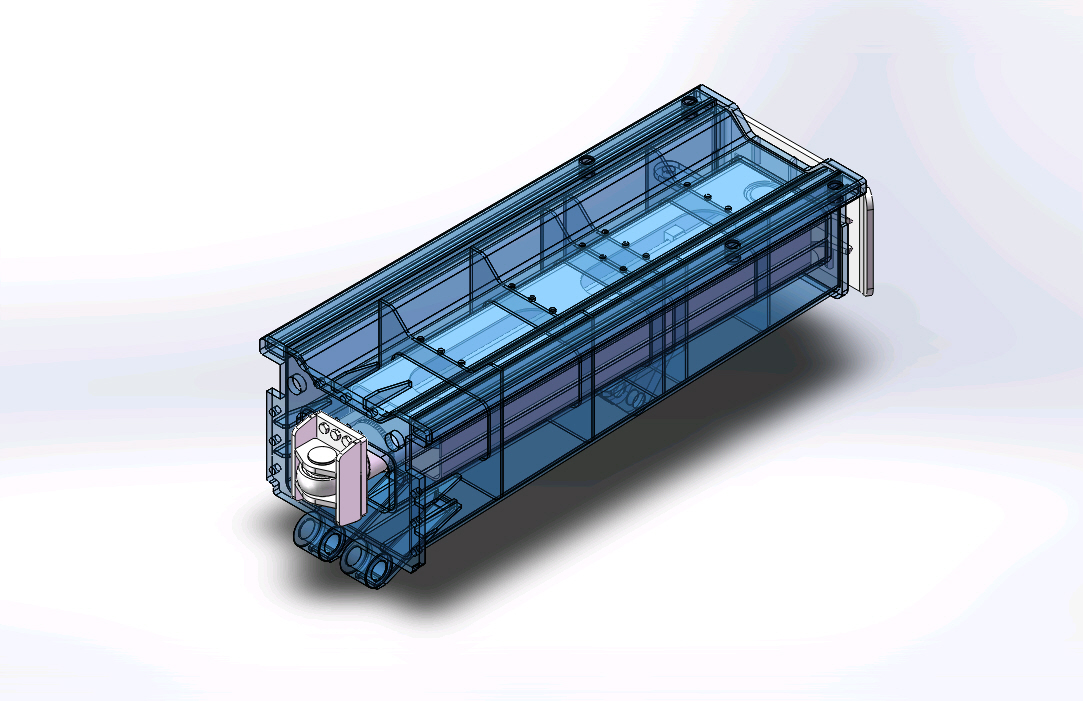

34	ZY280.09.8桅杆下节.JPG	367.74K

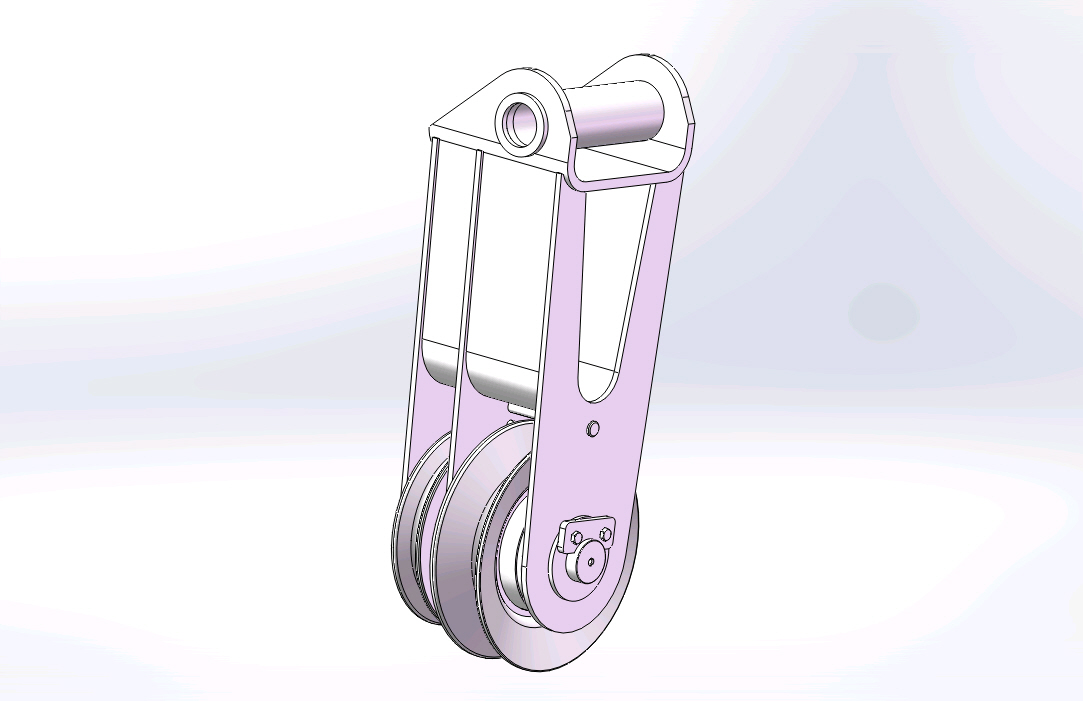

35	ZY280.09.9臂中滑轮.JPG	160.42K

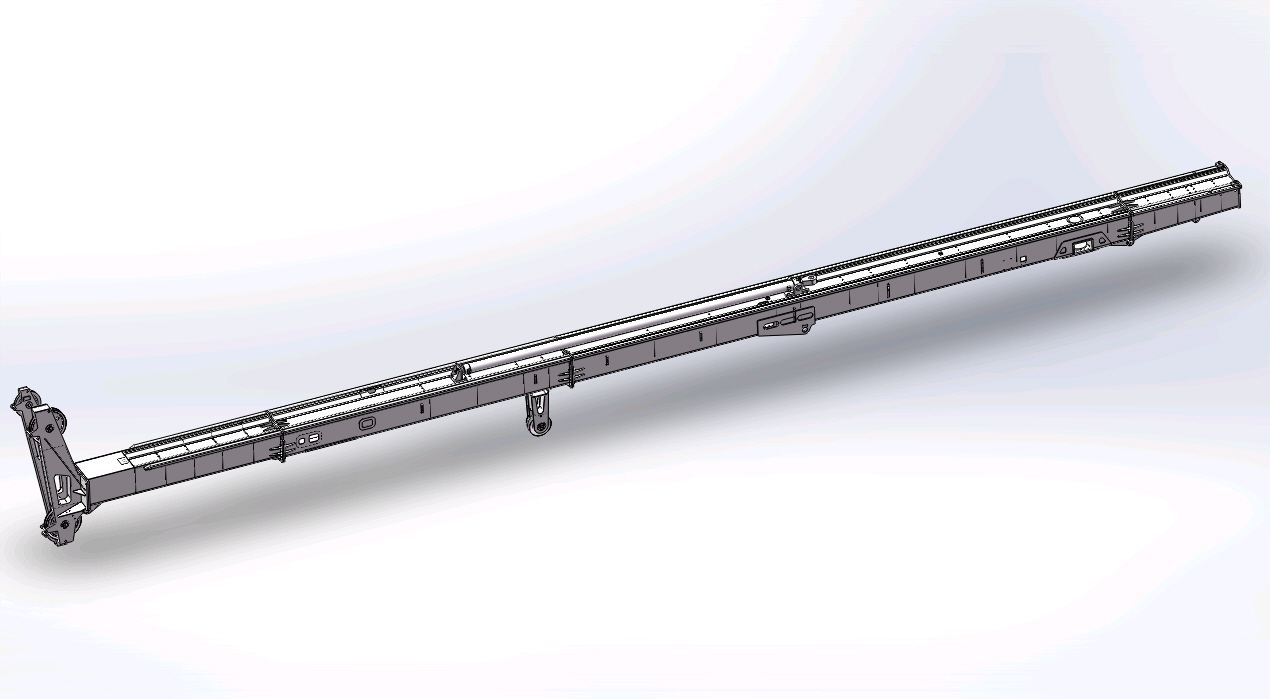

36	ZY280.09桅杆总成.JPG	233.66K

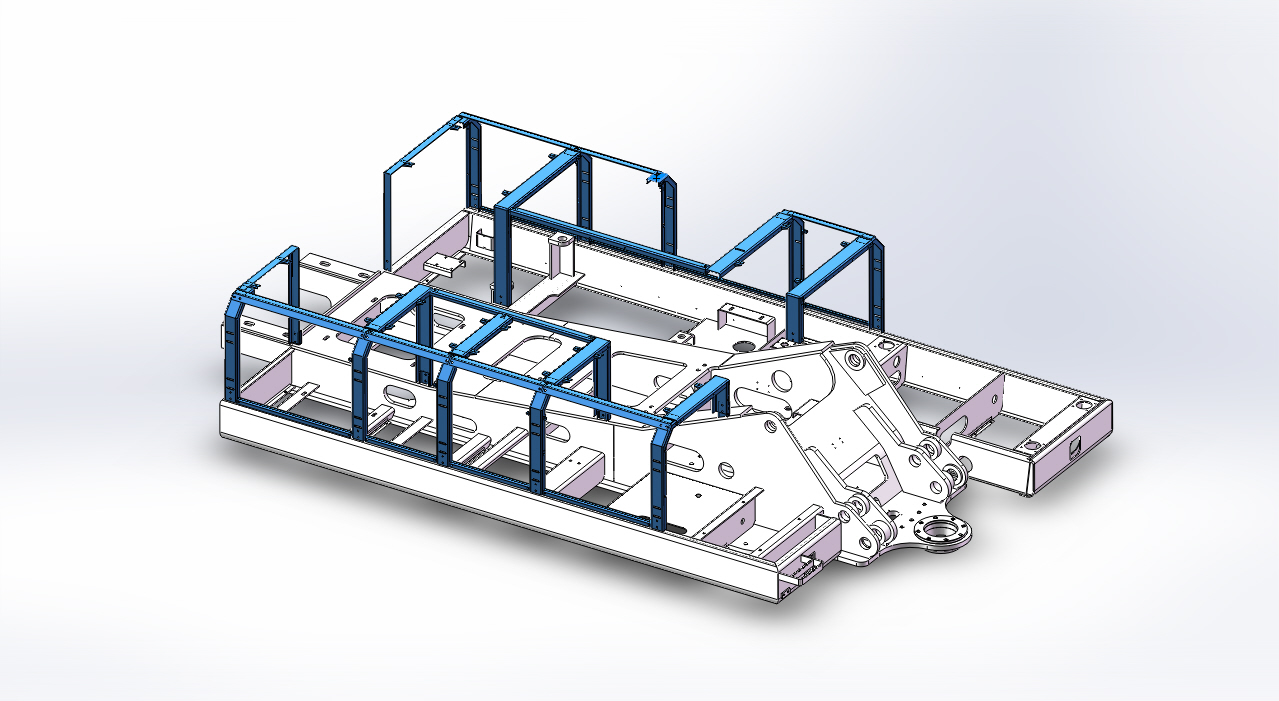

37	ZY280.16.1机棚框架总成.JPG	321.35K

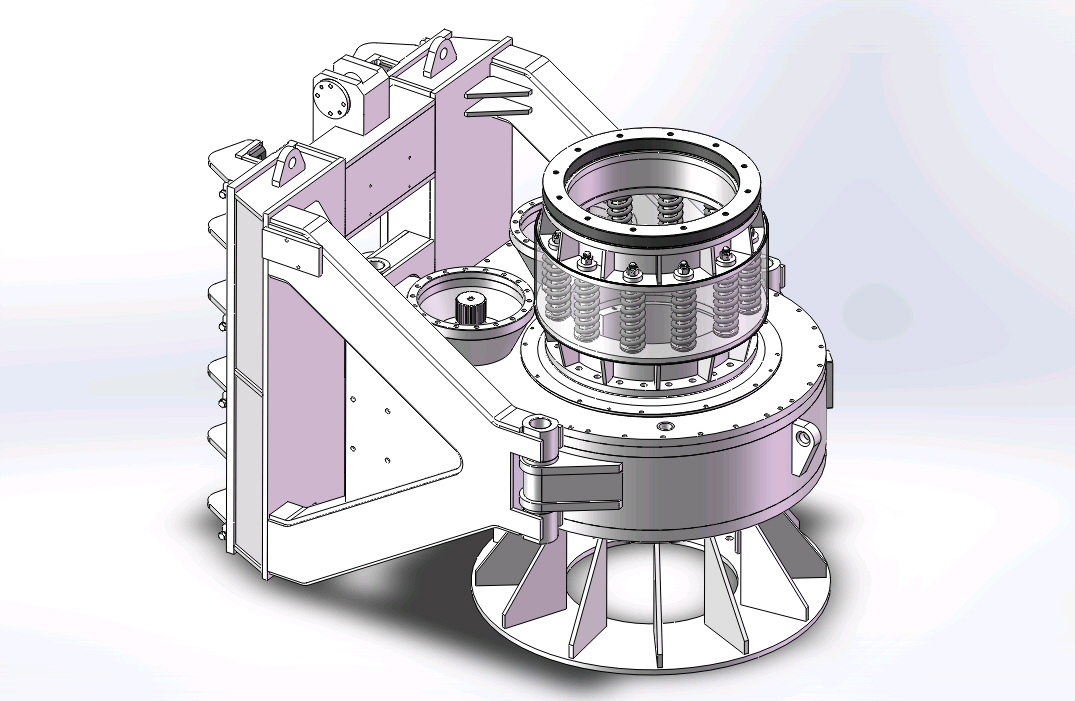

38	ZY280.19动力头总成-5.JPG	312.46K

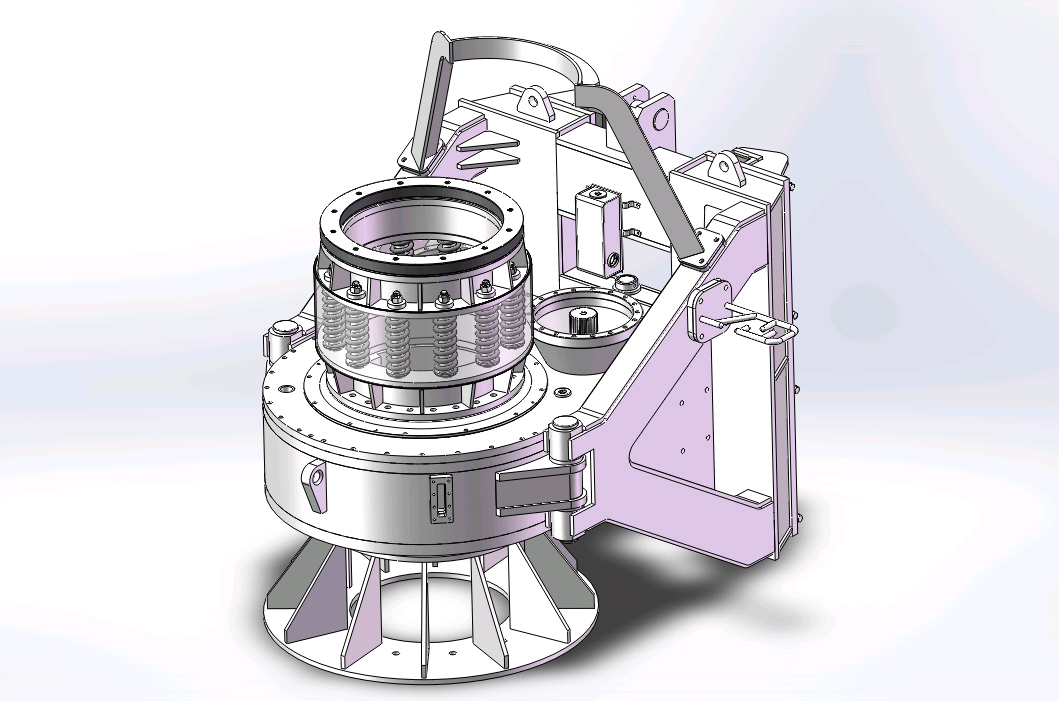

39	ZY280.19动力头总成-8.JPG	310.42K

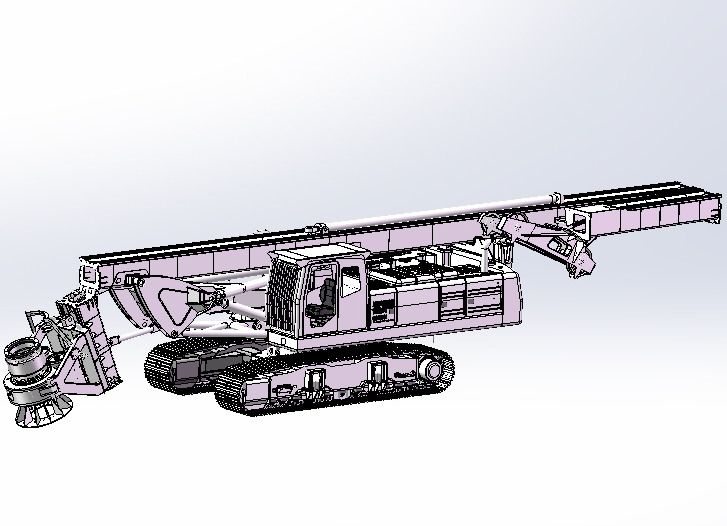

40	ZY280.JPG	179.04K

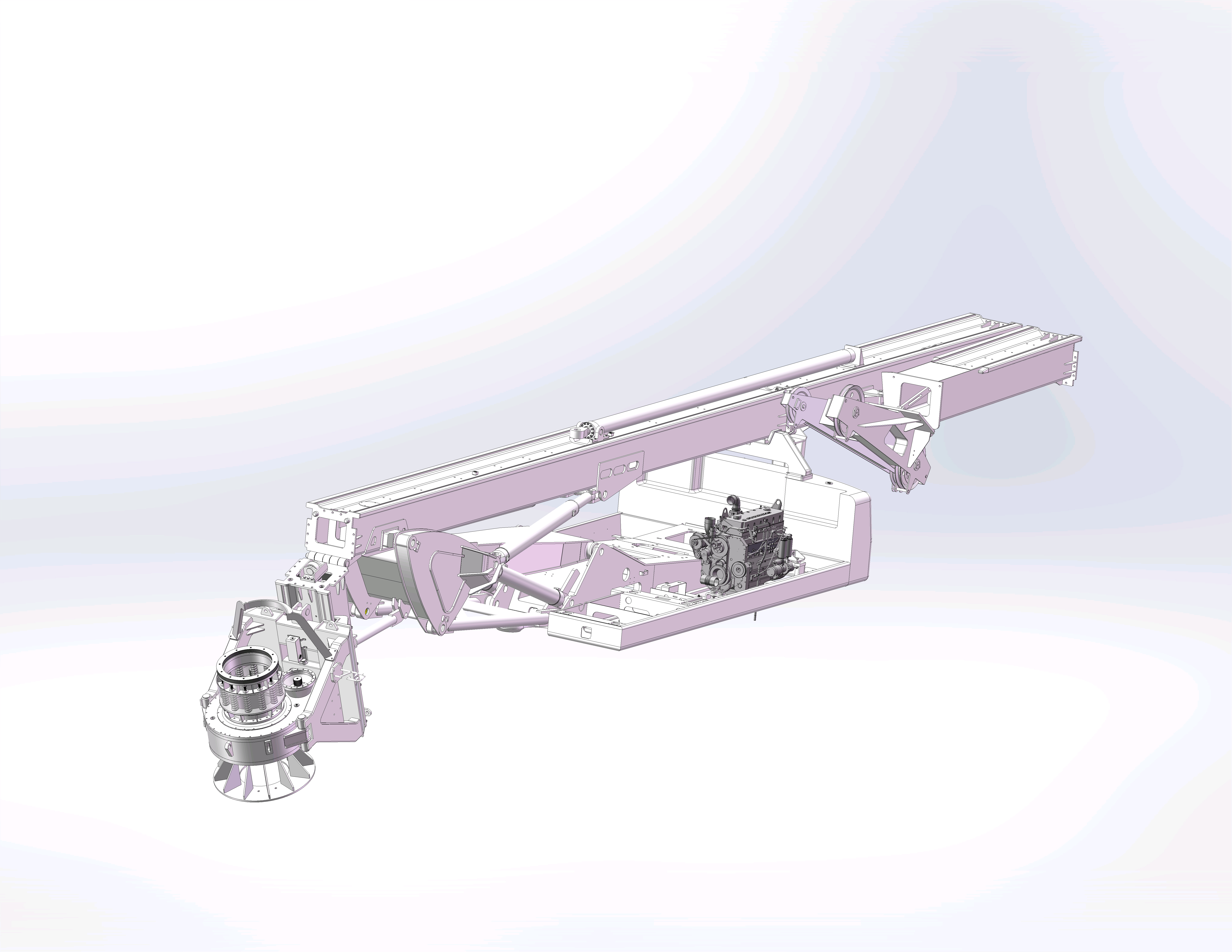

41	上车-运输状态-7.JPG	3.94M
42	镜向ZY280.09.3.3导轨总成.SLDPRT	223.00K
43	ZY280.00.dwg	756.13K
44	ZY280.00b.dwg	604.53K
