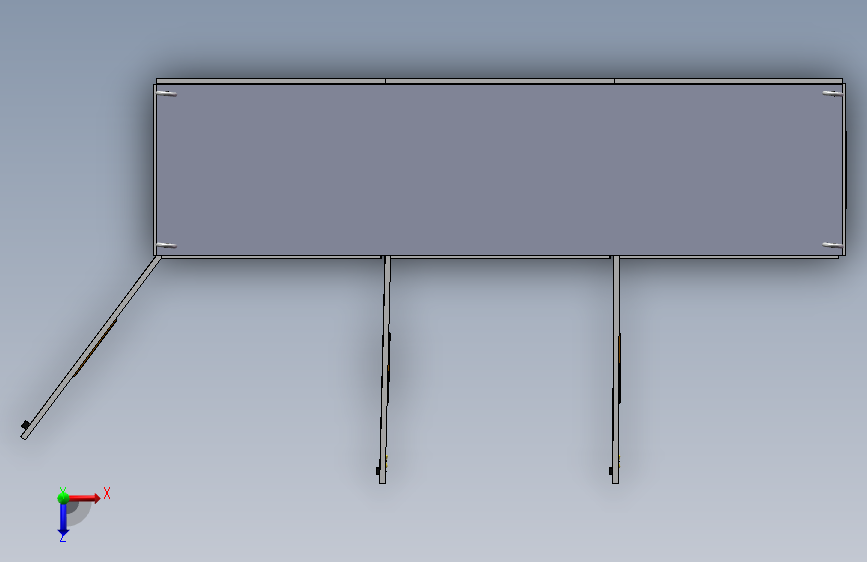

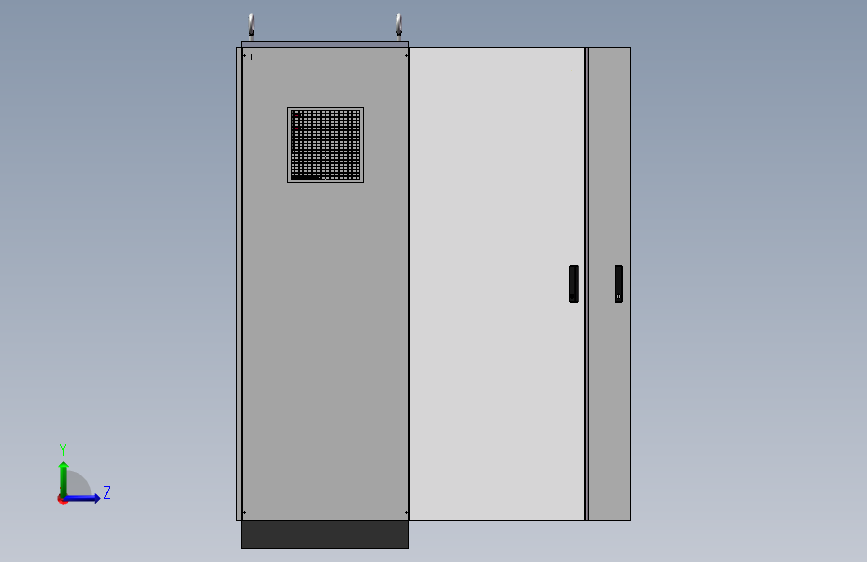

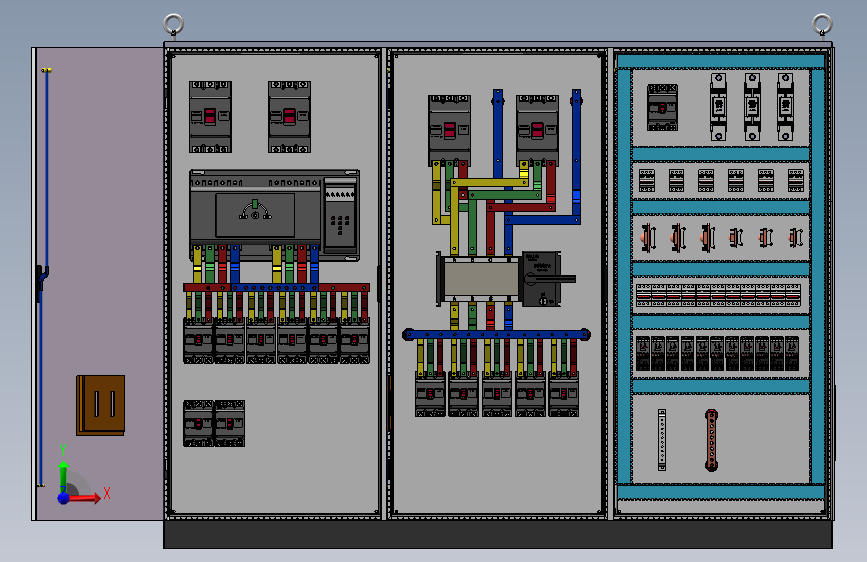

三柜双电源CDQ1S组装直流接触器控制柜（ID:799830）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 10A2p小型断路器.SLDPRT | 273.45K |
| 2 | 1出线开关进线A.SLDPRT | 84.14K |
| 3 | 1出线开关进线B.SLDPRT | 82.09K |
| 4 | 1出线开关进线C.SLDPRT | 79.60K |
| 5 | 1出线横排A.SLDPRT | 75.11K |
| 6 | 1出线横排B.SLDPRT | 75.27K |
| 7 | 1出线横排C.SLDPRT | 73.82K |
| 8 | 1出线横排N.SLDPRT | 82.35K |
| 9 | 2柜体框架1800x800x600.SLDPRT | 2.36M |
| 10 | 40A小型断路器.SLDPRT | 280.04K |
| 11 | 645.SLDPRT | 449.94K |
| 12 | CDQ1S安装板装配.SLDASM | 1.65M |
| 13 | lingpai20x3.SLDPRT | 166.97K |
| 14 | 交接热继装配.SLDPRT | 5.02M |
| 15 | 侧板.SLDPRT | 76.04K |
| 16 | 出线A.SLDPRT | 86.20K |
| 17 | 出线A相.SLDPRT | 89.00K |
| 18 | 出线B.SLDPRT | 87.54K |
| 19 | 出线B相.SLDPRT | 85.58K |
| 20 | 出线C.SLDPRT | 85.12K |
| 21 | 出线C相.SLDPRT | 87.88K |
| 22 | 出线N.SLDPRT | 84.85K |
| 23 | 出线N相.SLDPRT | 83.50K |
| 24 | 双电源开关出线铜排A.SLDPRT | 85.37K |
| 25 | 双电源开关出线铜排B.SLDPRT | 78.20K |
| 26 | 双电源开关出线铜排C.SLDPRT | 77.41K |
| 27 | 双电源开关出线铜排N.SLDPRT | 76.20K |
| 28 | 双电源进线A.SLDPRT | 55.78K |
| 29 | 双电源进线B.SLDPRT | 73.01K |
| 30 | 双电源进线C.SLDPRT | 52.80K |
| 31 | 双电源进线N.SLDPRT | 52.20K |
| 32 | 双电源进线N1.SLDPRT | 70.47K |
| 33 | 双电源进线N11.SLDPRT | 71.40K |
| 34 | 双电源进线备用A.SLDPRT | 51.09K |
| 35 | 双电源进线备用B.SLDPRT | 51.55K |
| 36 | 双电源进线备用C.SLDPRT | 53.07K |
| 37 | 双电源进线备用N.SLDPRT | 54.86K |
| 38 | 吊环.SLDPRT | 316.96K |
| 39 | 地排.SLDPRT | 117.63K |
| 40 | 塑壳开关铜排A.SLDPRT | 82.70K |
| 41 | 塑壳开关铜排B.SLDPRT | 77.06K |
| 42 | 塑壳开关铜排C.SLDPRT | 74.25K |
| 43 | 备用开关进线A.SLDPRT | 93.70K |
| 44 | 备用开关进线B.SLDPRT | 93.85K |
| 45 | 备用开关进线C.SLDPRT | 89.19K |
| 46 | 备用开关进线N.SLDPRT | 83.50K |
| 47 | 安装板.SLDPRT | 111.25K |
| 48 | 安装板固定件.SLDPRT | 136.66K |
| 49 | 安装板直流接触器.SLDASM | 7.99M |
| 50 | 常用开关A.SLDPRT | 86.13K |
| 51 | 常用开关B.SLDPRT | 85.54K |
| 52 | 常用开关C.SLDPRT | 85.22K |
| 53 | 常用开关连接横排A.SLDPRT | 75.64K |
| 54 | 常用开关连接横排B.SLDPRT | 71.85K |
| 55 | 常用开关连接横排C.SLDPRT | 72.42K |
| 56 | 底座2400x600.SLDPRT | 104.42K |
| 57 | 德力西双电源开关.SLDPRT | 2.73M |
| 58 | 德力西双电源开关CDQ1S.SLDPRT | 1.69M |
| 59 | 德力西双电源组装安装板.SLDASM | 1.51M |
| 60 | 德力西塑壳开关160A250A.SLDPRT | 1.32M |
| 61 | 德力西塑壳开关630A.SLDPRT | 1.18M |
| 62 | 文件框.SLDPRT | 93.24K |
| 63 | 柜体框架1800x800x600.SLDPRT | 2.34M |
| 64 | 横排A1.SLDPRT | 128.83K |
| 65 | 横排B1.SLDPRT | 131.92K |
| 66 | 横排C1.SLDPRT | 130.58K |
| 67 | 熔断器.SLDPRT | 2.89M |
| 68 | 直流接触器大.SLDPRT | 1.19M |
| 69 | 直流接触器小.SLDPRT | 1001.04K |
| 70 | 短接排.SLDPRT | 82.37K |
| 71 | 线槽1496.SLDPRT | 875.03K |
| 72 | 线槽800.SLDPRT | 514.89K |
| 73 | 绝缘子40.SLDPRT | 583.52K |
| 74 | 背板.SLDPRT | 70.08K |
| 75 | 装配双电源CDQ1S直流接触器.SLDASM | 11.19M |
| 76 | 进线备用横排.SLDPRT | 68.02K |
| 77 | 进线备用横排b.SLDPRT | 68.07K |
| 78 | 进线备用横排c.SLDPRT | 67.68K |
| 79 | 进线备用横排n.SLDPRT | 66.89K |
| 80 | 锁扣.SLDPRT | 197.94K |
| 81 | 零排1.SLDPRT | 150.97K |
| 82 | 面板.SLDPRT | 92.15K |
| 83 | 顶盖2400x600.SLDPRT | 95.24K |
| 84 | 风扇网组.SLDPRT | 771.38K |
此图纸下载需要12金币
立即下载
发布者
设计代画 扫码咨询
创作: 77892
粉丝: 951
加入时间：2021-05-06
模型信息
图纸ID：799830
图纸格式：sldprt,sldasm
文件大小：52.41M
所需金币：12
上传时间：2023-11-20 09:43:56
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
