吊车前臂关节组对工装（ID:805027）
截图
AI截图渲染
✨AI图片渲染

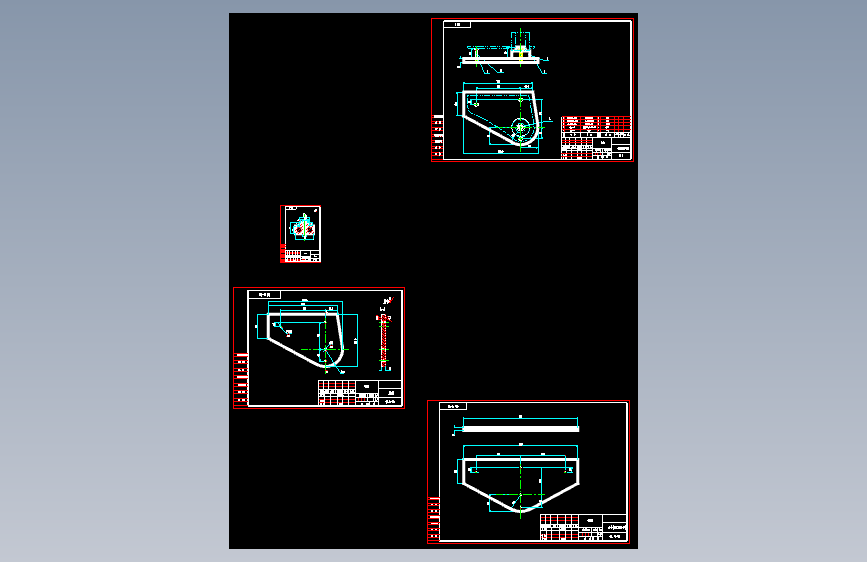

0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17005500993279.zip | 2.36M |
| 2 | 合件小工装.png | 59.65K |
| 3 | 平台.png | 79.38K |
| 4 | 总图.png | 95.98K |
| 5 | 明细.png | 65.65K |
| 6 | 部件.png | 50.73K |
| 7 | QB.1.dwg | 73.83K |
| 8 | QB.2.dwg | 1.18M |
| 9 | QB.3.dwg | 106.94K |
| 10 | QB.4.dwg | 128.69K |
| 11 | QB.5.dwg | 86.83K |
| 12 | QB.6.dwg | 62.98K |
| 13 | QB.7.dwg | 442.05K |
| 14 | QB.8.dwg | 322.84K |
| 15 | QB.9.dwg | 135.21K |
| 16 | 开口螺栓.dwg | 65.16K |
此图纸下载需要50金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 34
加入时间：2023-09-02
模型信息
图纸ID：805027
图纸格式：dwg
文件大小：2.42M
所需金币：50
上传时间：2023-11-21 15:01:41
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2013
标签
图纸简介

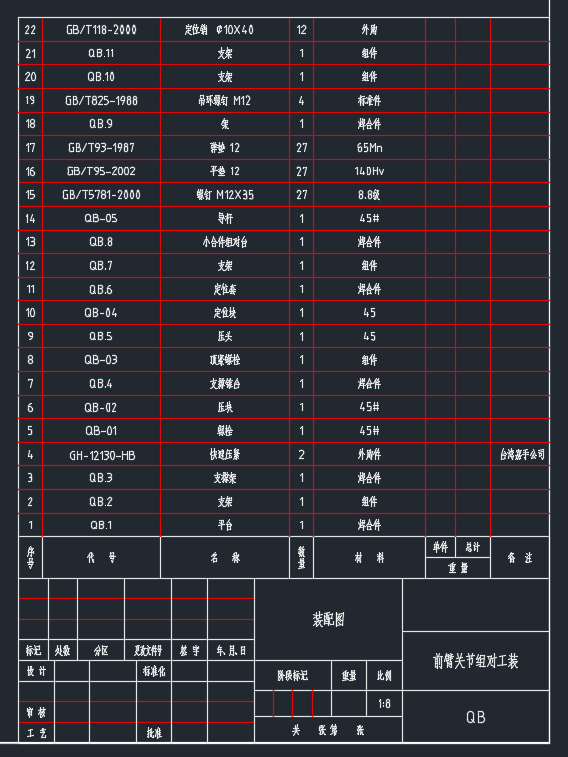

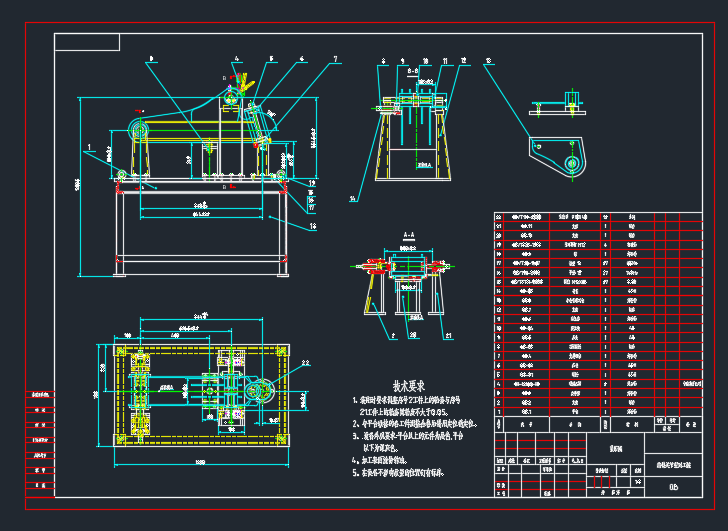

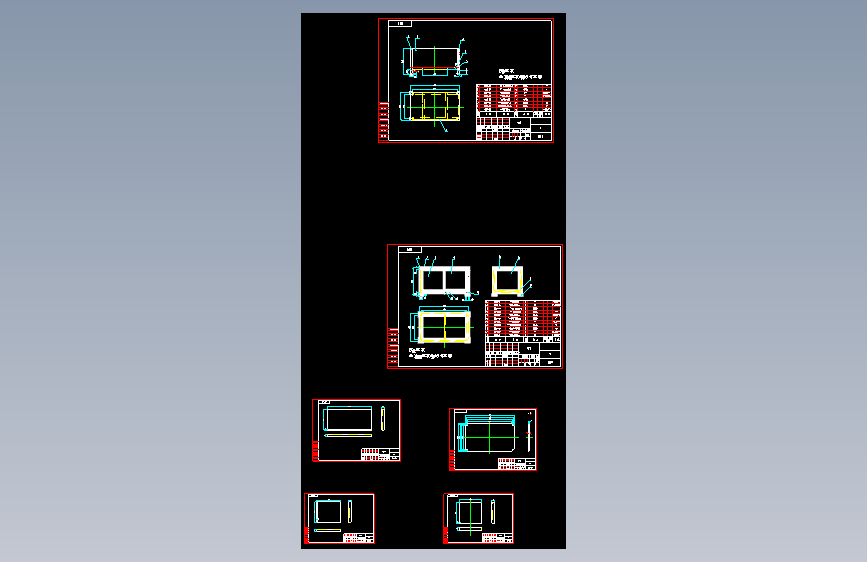

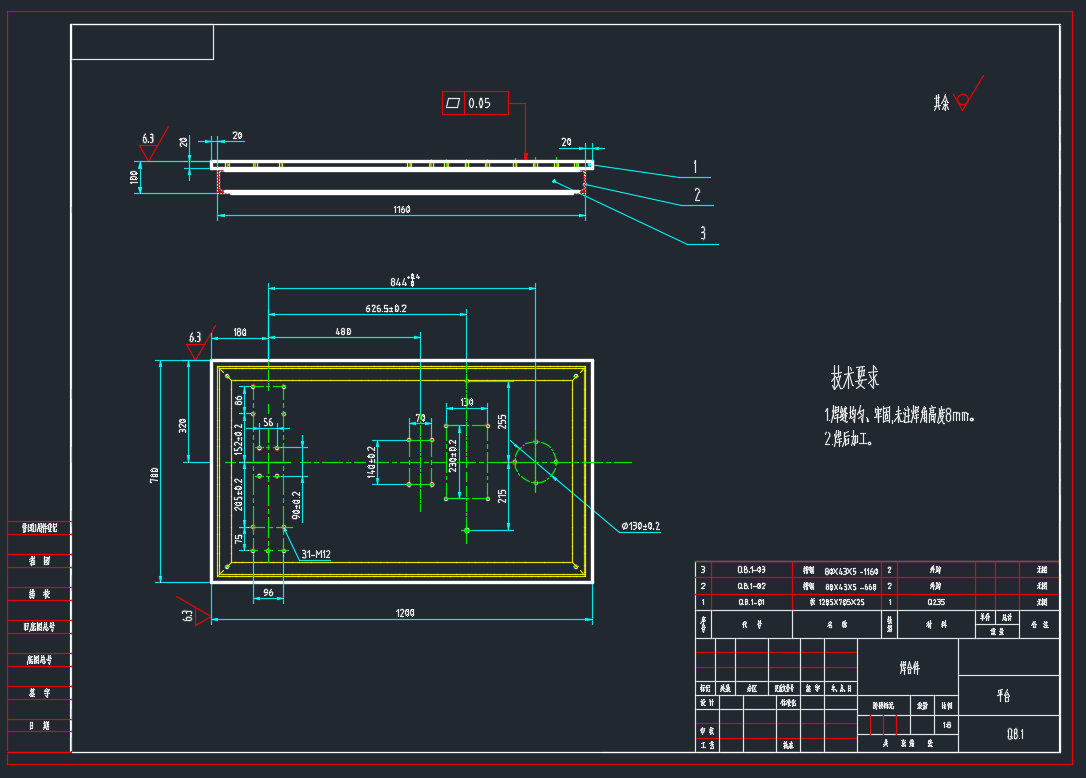

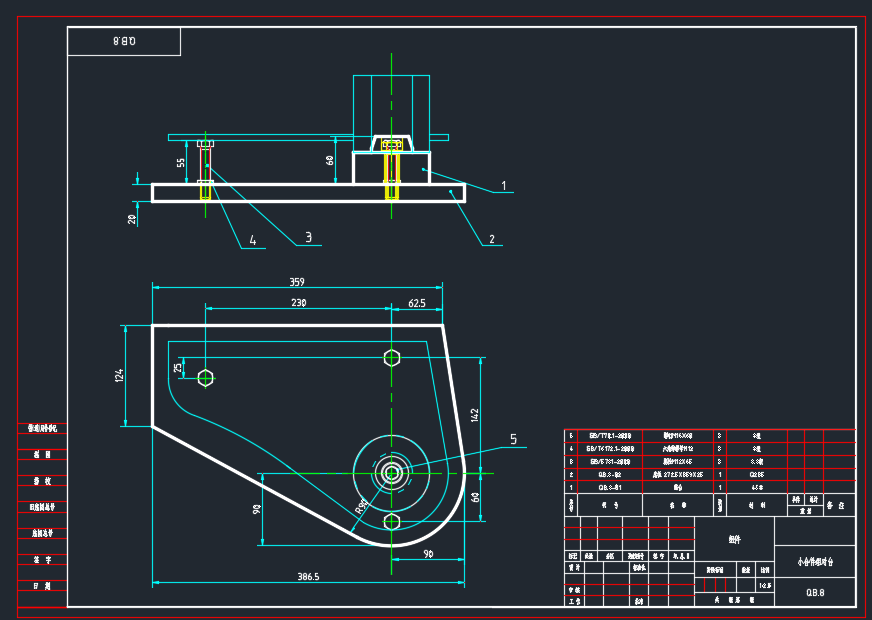

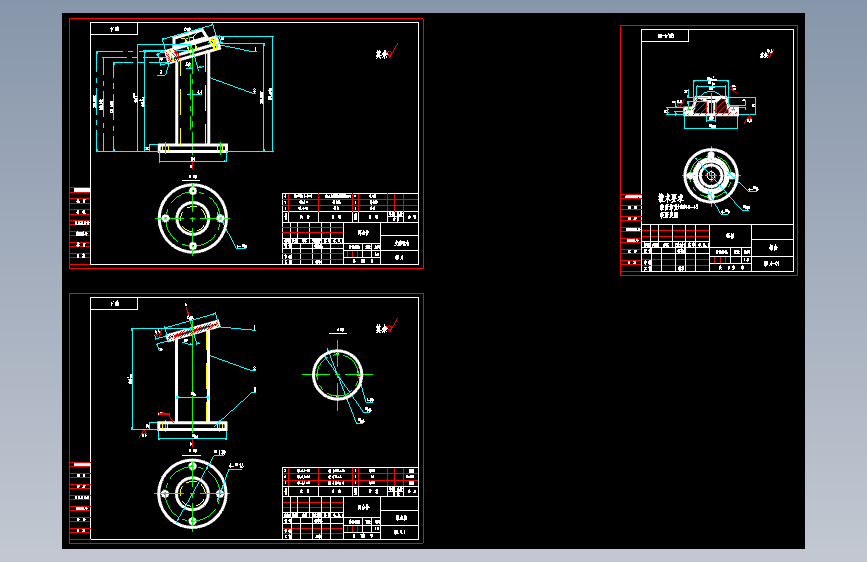

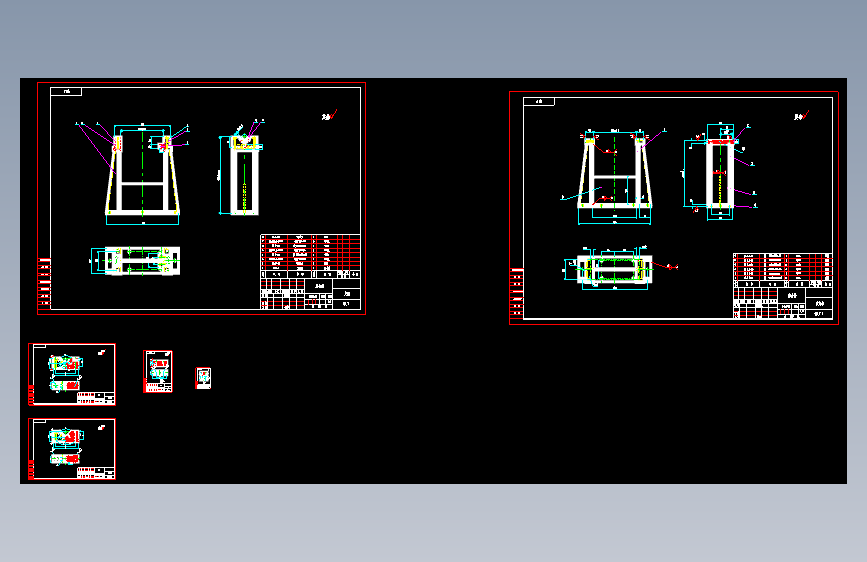

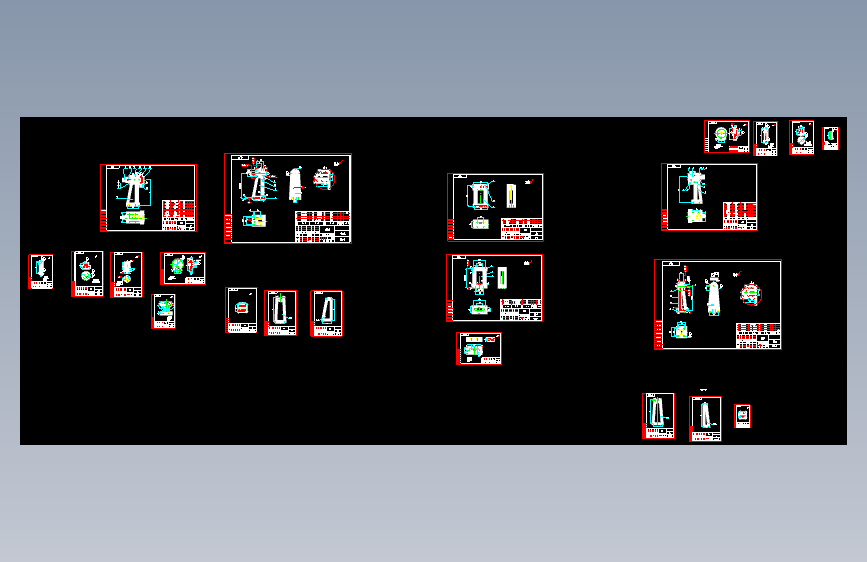

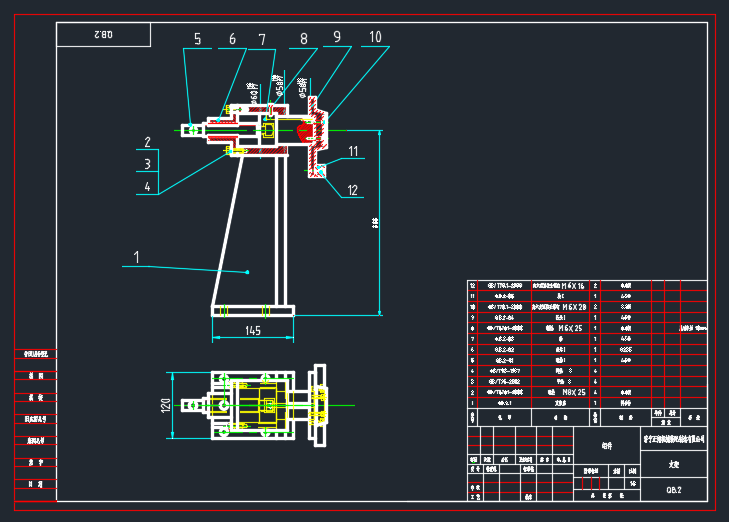

该设备为吊车前臂关节组对工装，该设备主要由焊接平台、定位设备、压紧设备等部件组成。该设备主要用于吊车前臂关节部件的组对拼点与焊接，整体工装部件焊接后热处理去应力，保证设备强度及公差尺寸不变型。
