储气罐双环缝焊接专机（ID:805040）

机械设备 / 非标机械 / 储气罐双环缝焊接专机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17005504814188.zip	10.85M

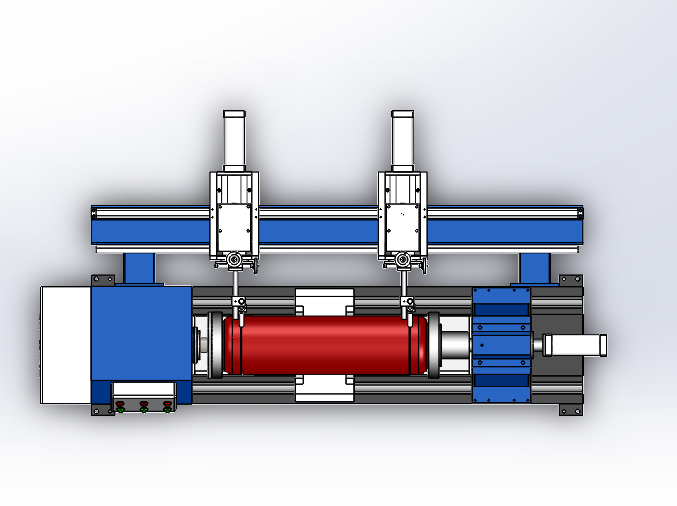

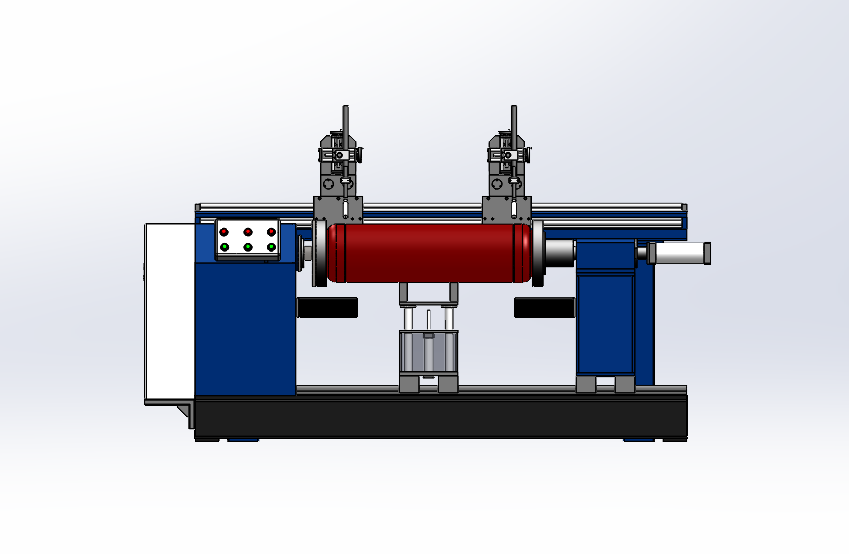

2	主视图.png	62.06K

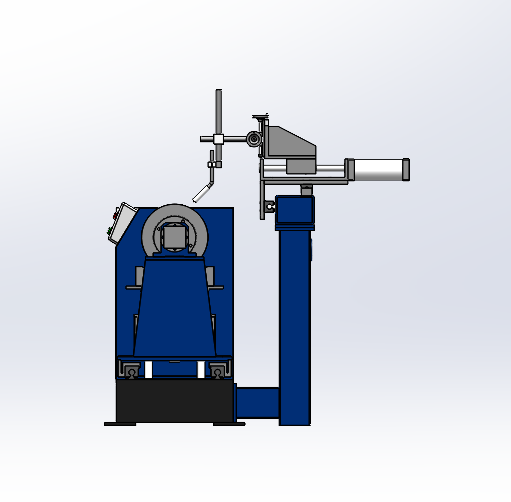

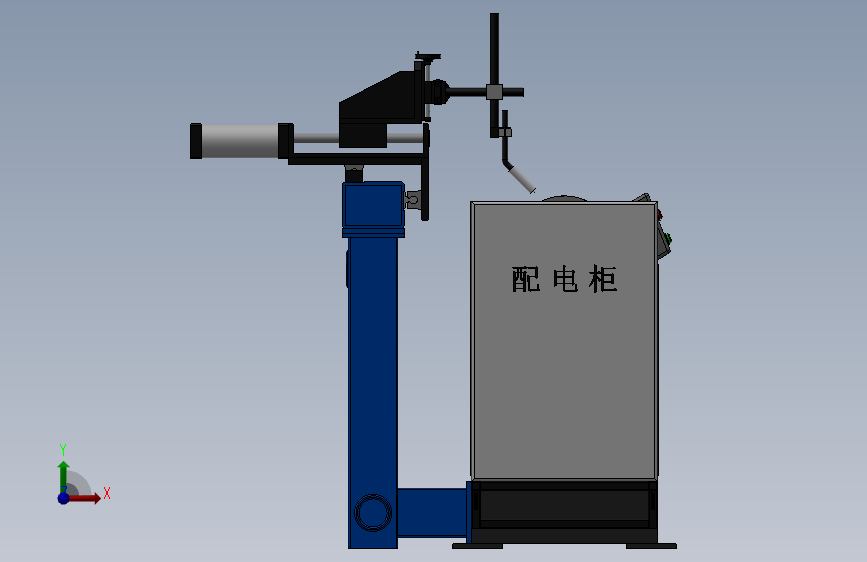

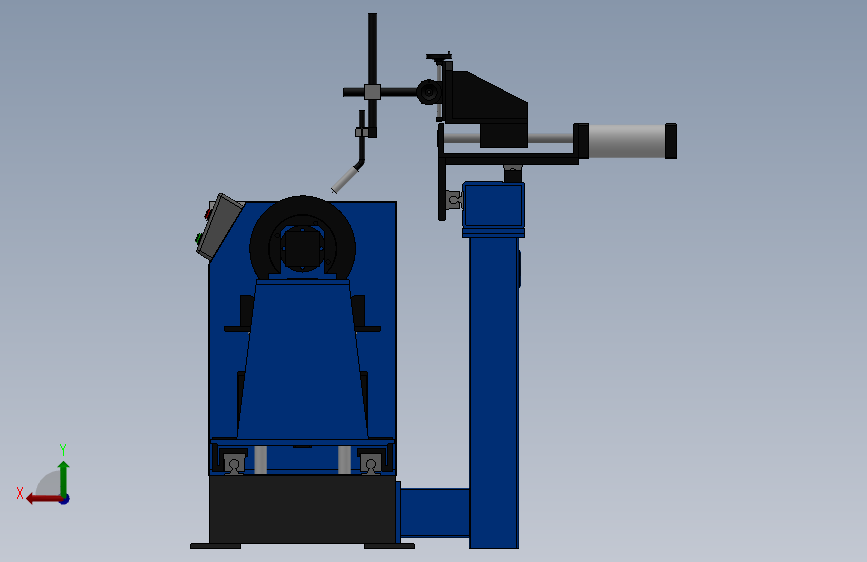

3	侧视图.png	39.72K

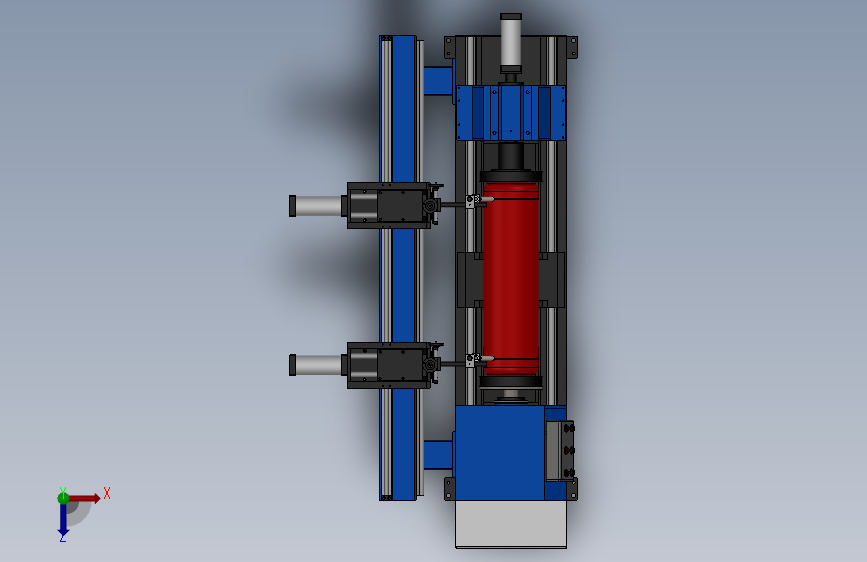

4	俯视图.png	126.59K
5	储气罐双环缝方案说明书.docx	1012.61K

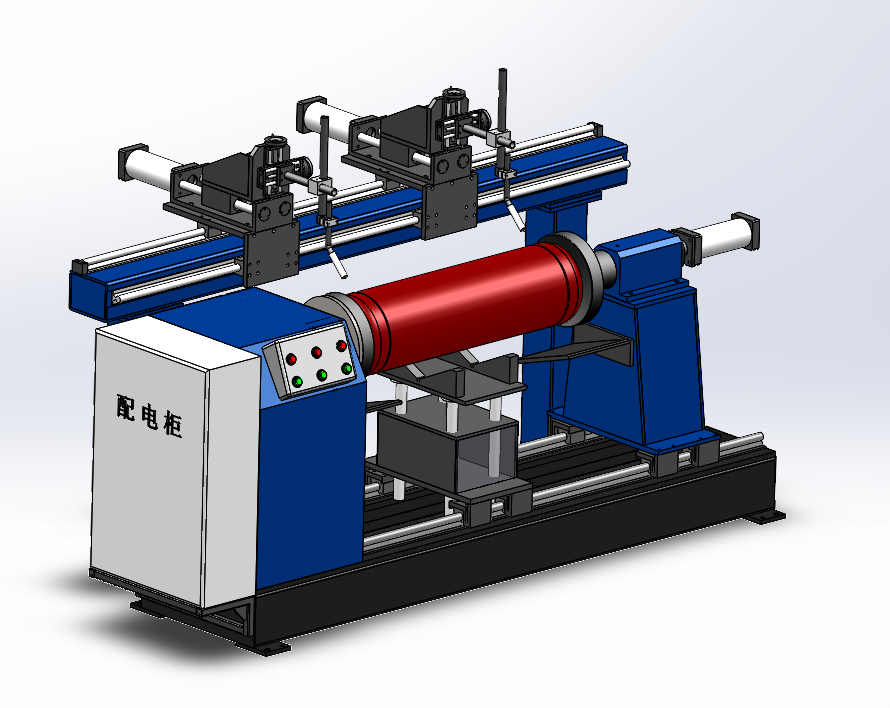

6	总图.png	182.11K
7	12丝杠.SLDPRT	82.02K
8	12丝母.SLDPRT	79.74K
9	12导轴.SLDPRT	59.86K
10	25导轨.SLDPRT	71.15K
11	25滑块.SLDPRT	83.77K
12	30导轨.SLDPRT	75.10K
13	30滑块.SLDPRT	82.78K
14	80手轮.SLDPRT	76.79K
15	GB／T297-94圆锥滚子轴承30212GCr15.SLDPRT	332.46K
16	GB／T297-94圆锥滚子轴承32212GCr15.SLDPRT	276.74K
17	上下导轴.SLDPRT	66.75K
18	主动箱护罩.SLDPRT	62.82K
19	主动部分.SLDASM	304.45K
20	主轴.SLDPRT	108.58K
21	主轴箱.SLDPRT	180.97K
22	侧板I.SLDPRT	73.65K
23	侧板II.SLDPRT	69.26K
24	前后导轴.SLDPRT	68.35K
25	十字导套.SLDPRT	86.44K
26	安装支架.SLDPRT	89.55K
27	导向套.SLDPRT	120.20K
28	导向座.SLDPRT	72.70K
29	导向轴.SLDPRT	47.37K
30	导向键.SLDPRT	68.92K
31	导电块.SLDPRT	76.25K
32	导电块2.SLDPRT	65.06K
33	导电装置.SLDASM	73.64K
34	导轴.SLDPRT	61.21K
35	小气缸.SLDPRT	95.89K
36	小车挡块.SLDPRT	65.78K
37	尾座总成.SLDASM	288.50K
38	工件.SLDPRT	184.73K
39	底座.SLDPRT	650.11K
40	底板138X34.SLDPRT	97.30K
41	底板30X26.SLDPRT	96.79K
42	底架.SLDPRT	135.00K
43	总装配.SLDASM	1.39M
44	手调138X34.SLDASM	153.90K
45	手调30X26.SLDASM	157.05K
46	托架V型.SLDPRT	79.66K
47	拖轮导向轴.SLDPRT	74.50K
48	挡圈.SLDPRT	63.08K
49	挡板.SLDPRT	65.99K
50	控制面板.SLDPRT	199.38K
51	斜板.SLDPRT	68.10K
52	斜板2.SLDPRT	63.40K
53	是嘛玩意.SLDPRT	112.05K
54	板1.SLDPRT	105.88K
55	板2.SLDPRT	105.42K
56	横梁.SLDPRT	138.34K
57	气缸.SLDPRT	88.78K
58	滑块.SLDPRT	89.65K
59	滑块26X30.SLDPRT	97.33K
60	滑块26X54.SLDPRT	98.09K
61	焊枪.SLDPRT	65.66K
62	焊枪加持快.SLDPRT	117.06K
63	焊枪加持绝缘套.SLDPRT	70.41K
64	穿线环.SLDPRT	92.61K
65	立柱.SLDPRT	146.22K
66	立柱总成.SLDASM	81.37K
67	立柱（不带穿线孔）.SLDPRT	131.36K
68	自制螺母.SLDPRT	75.73K
69	螺母.SLDPRT	84.97K
70	轴.SLDPRT	80.01K
71	轴承室1.SLDPRT	112.26K
72	轴承室2.SLDPRT	118.31K
73	进退机构.SLDASM	134.98K
74	进退盒.SLDPRT	120.96K
75	连接圆盘.SLDPRT	109.41K
76	连接块.SLDPRT	91.38K
77	连接法兰.SLDPRT	101.76K
78	配电柜.SLDPRT	192.45K
79	配电柜底价.SLDPRT	96.05K
80	配电柜底价横梁.SLDPRT	69.34K
81	销轴.SLDPRT	78.29K
82	防尘盖.SLDPRT	92.04K
83	隔套.SLDPRT	67.56K
84	顶尖.SLDPRT	79.45K

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 30

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：11.11M

所需金币：66

上传时间：2023-11-21 15:08:04

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

焊接专机

双缝焊接

自动化

图纸简介

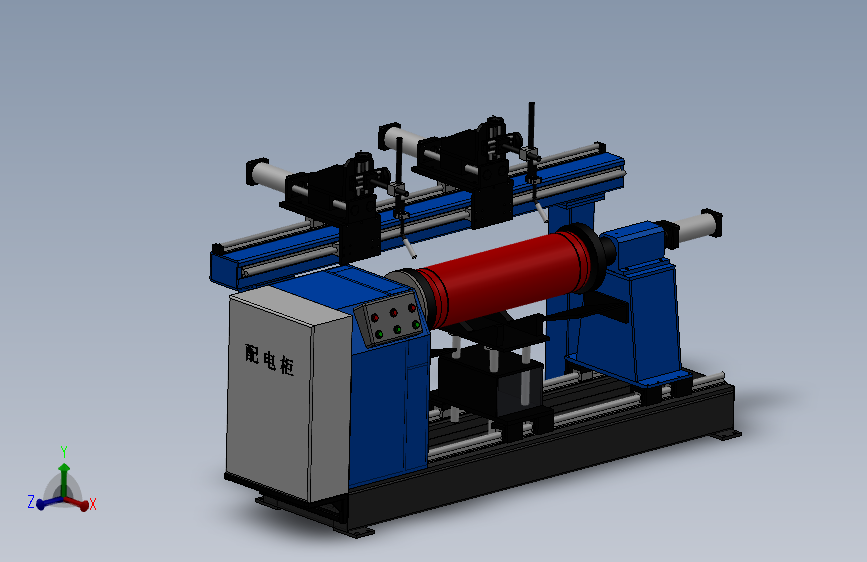

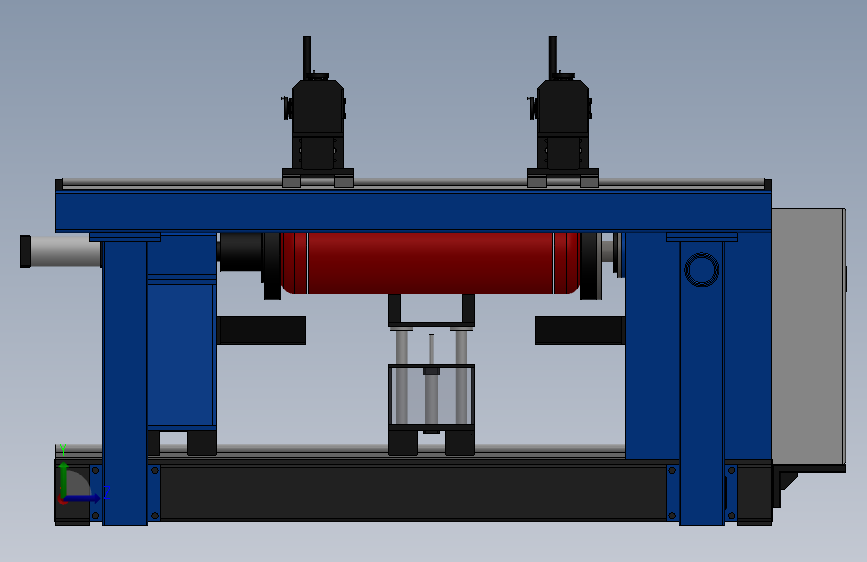

焊接专机主机包括：床身、横梁及手调滑板、回转机头、托轮架、焊接机头。床身：床身由型材组合焊接、并经时效处理再机械加工而成，外形美观并保证床身导轨面的精度，其安装面为主机各部件的安装组合的基础面。主机的所有非运动部件的电缆线和气管尽量置于线槽内，保证布线的美观。横梁及手调滑板：横梁由型材组合焊接、并经时效处理再机械加工而成，外形美观并保证轨道的运动精度。横梁导轨配置两套手调，根据工件焊缝不同位置，滑板可沿横梁导轨方向手动滑动并手动锁紧。回转机头：采用交流减速电机驱动，变频无级调速，转速可调节。焊接夹具就安装在回转机头的输出法兰上，快速手动防滑夹具夹紧方式，可有效克服工件偏心维持工件匀
