气动输送线自动上料隔料机构

（ID:809379）

改图/画图

机械设备 / 输送提升设备 / 气动输送线自动上料隔料机构

©非原创

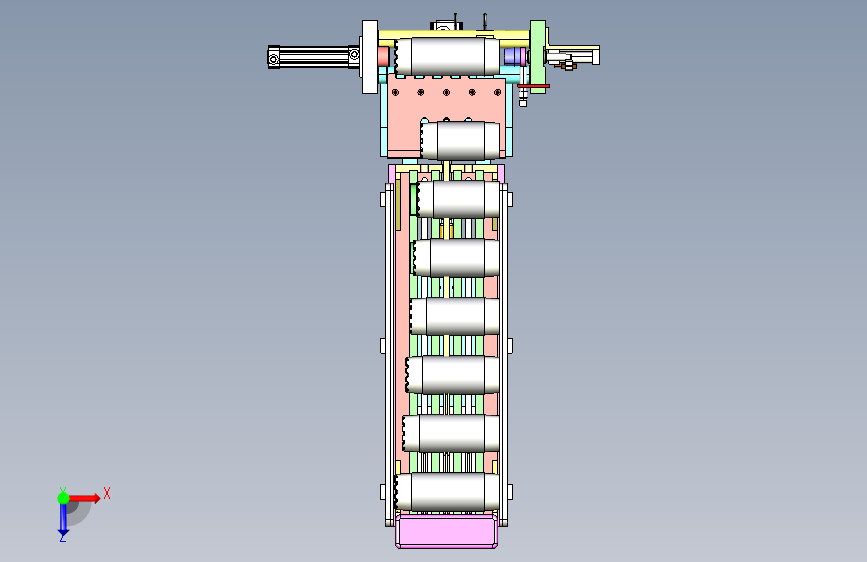

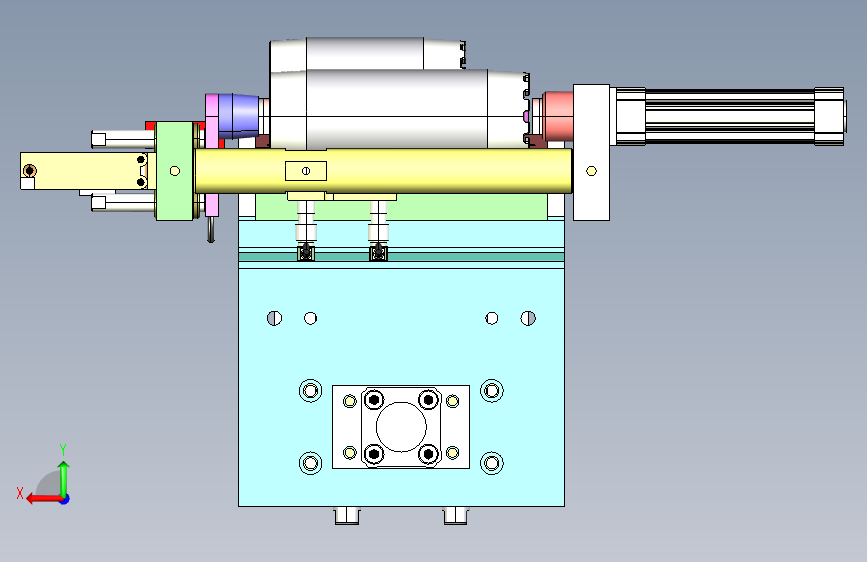

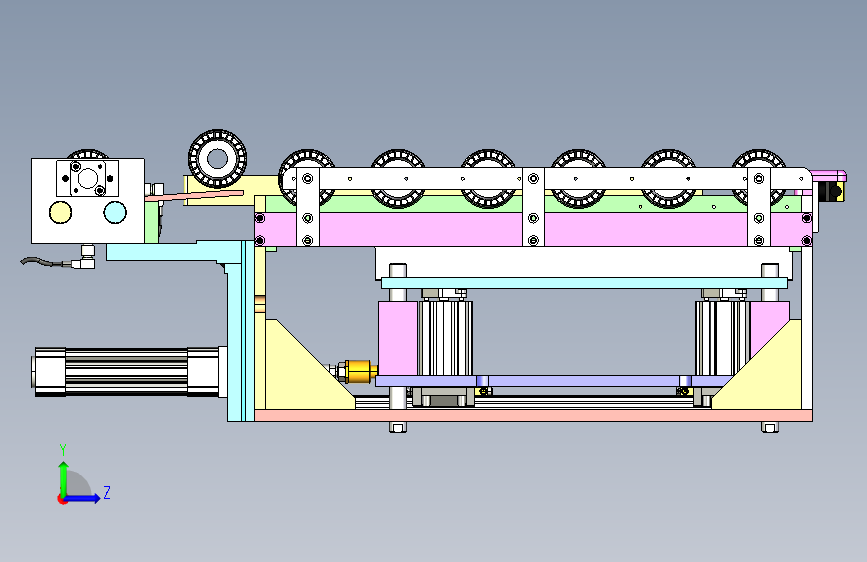

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	952006p001.JPG	86.84K
2	952006p001.STEP	18.89M
3	952006p001_LOAD_UNLOADSTATION.JPG	170.42K
4	QQ截图20140521154854.jpg	428.80K
5	QQ截图20140521154902.jpg	253.12K
6	QQ截图20140521154923.JPG	251.87K

此图纸下载需要16金币

立即下载

发布者

whqq

创作: 436

粉丝: 15

加入时间：2023-07-02

私信

关注

模型信息

图纸ID：809379

图纸格式：step

文件大小：5.09M

所需金币：16

上传时间：2023-11-22 20:30:17

是否可编辑：可修改，不包括参数

软件版本：STEP

图纸简介

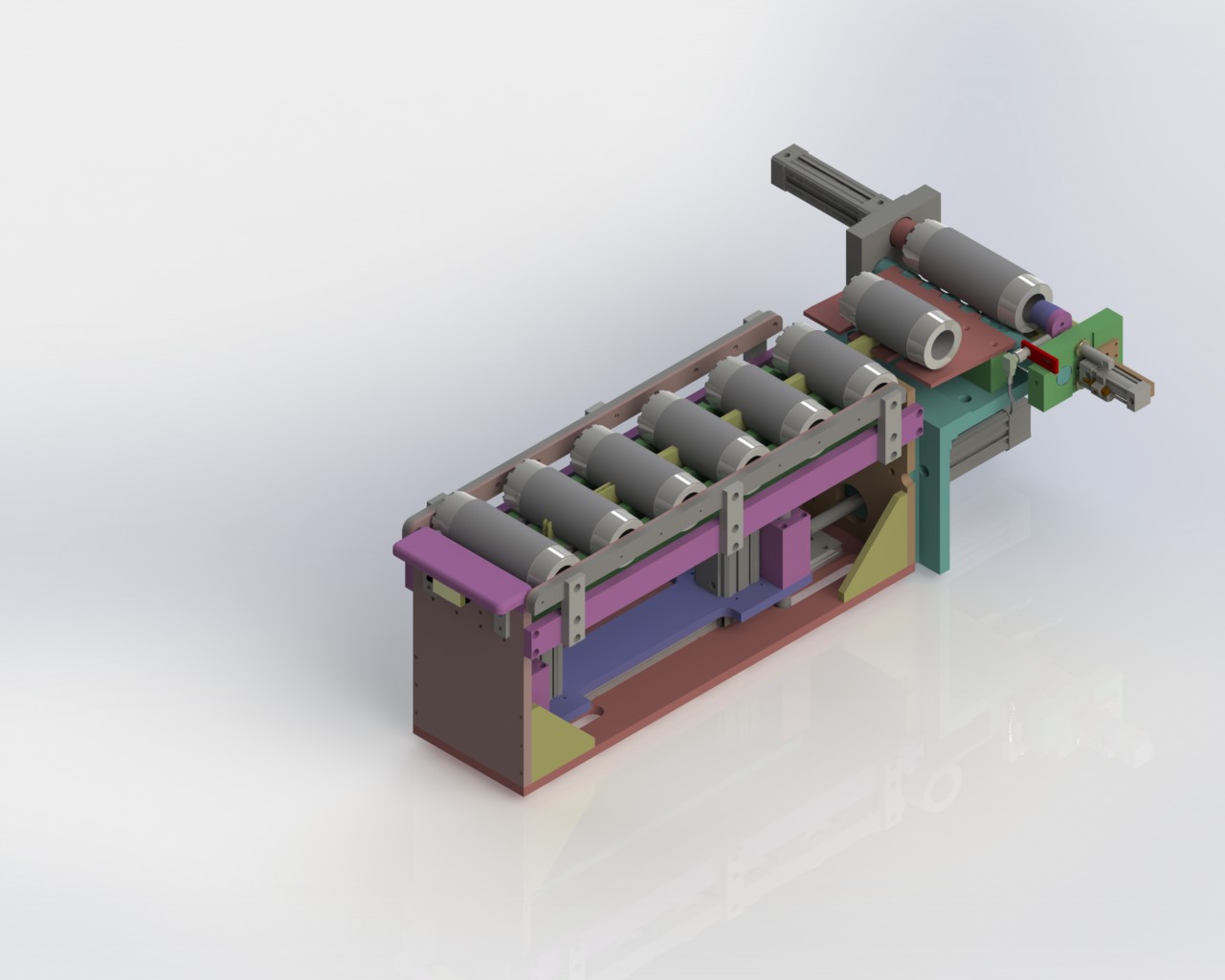

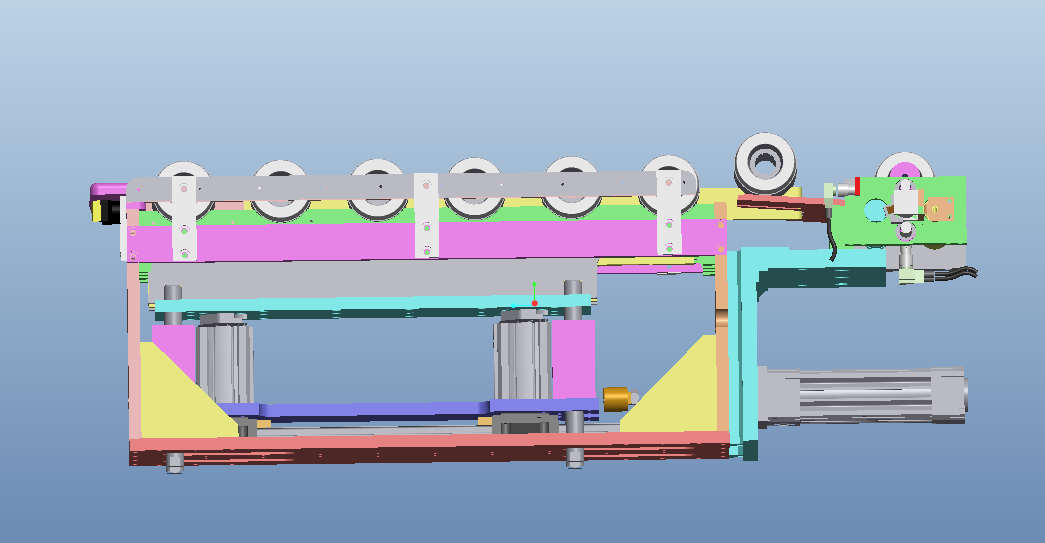

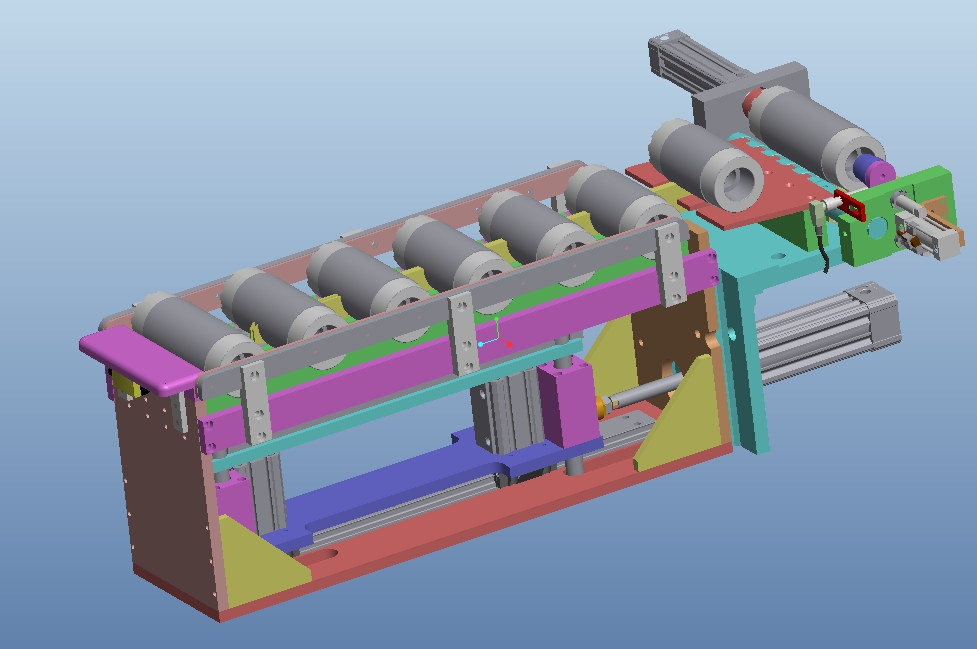

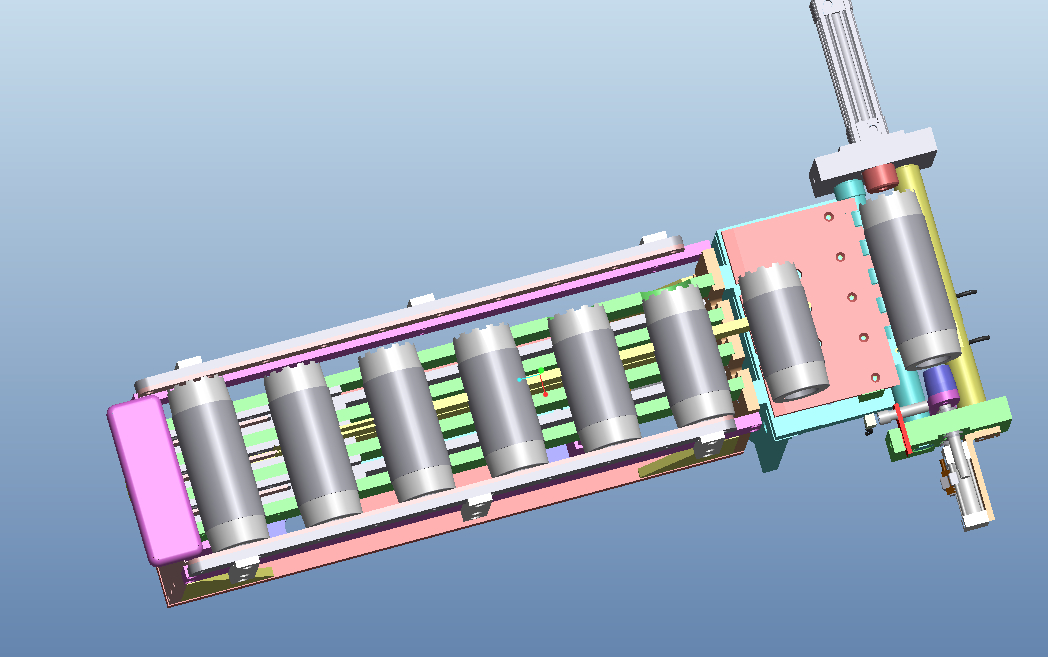

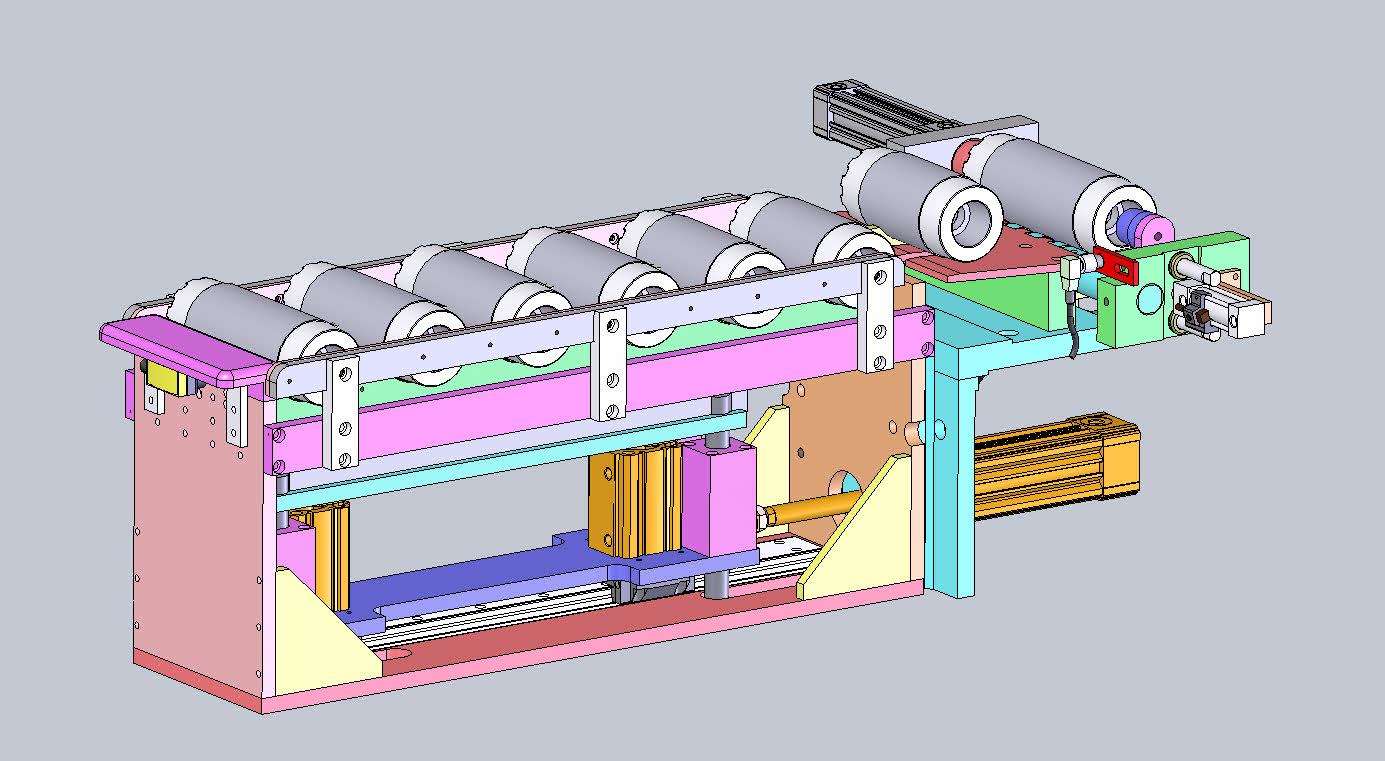

这是一款自动流水线上的自动上料隔料的机构，有框架，导轨，气缸，护板，电气系统，隔料机构，输送机构等组成。最下面的气缸往前输送零件，往复运动，当往回运动的时候，小气缸收回送料机构，是送料机构从下面回去，不影响零件的相互位置。最前面的零件送到板子上，等待进入工位，进入工位的零件是确定的，有利于机械手或者机器人抓取，或者直接进行操作测量等。是一款很好的自动线模块化的送料隔料机构。文件是stp格式，proe5.0能打开。
