左右机架梁组对工装（ID:812107）

设备部件 / 工器具 / 左右机架梁组对工装

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17007081323087.zip	2.62M
2	主机架大梁组对工装使用说明书.doc	14.50K

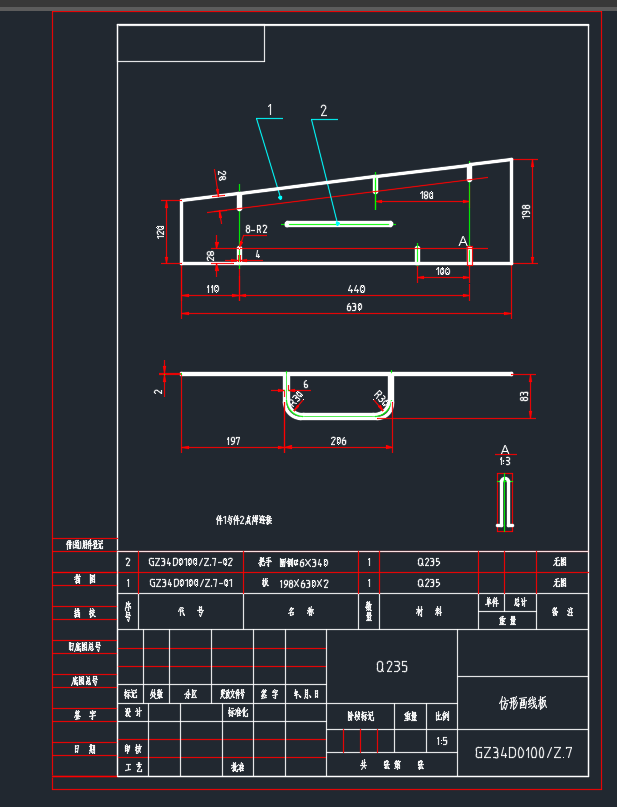

3	仿形样板.png	50.56K

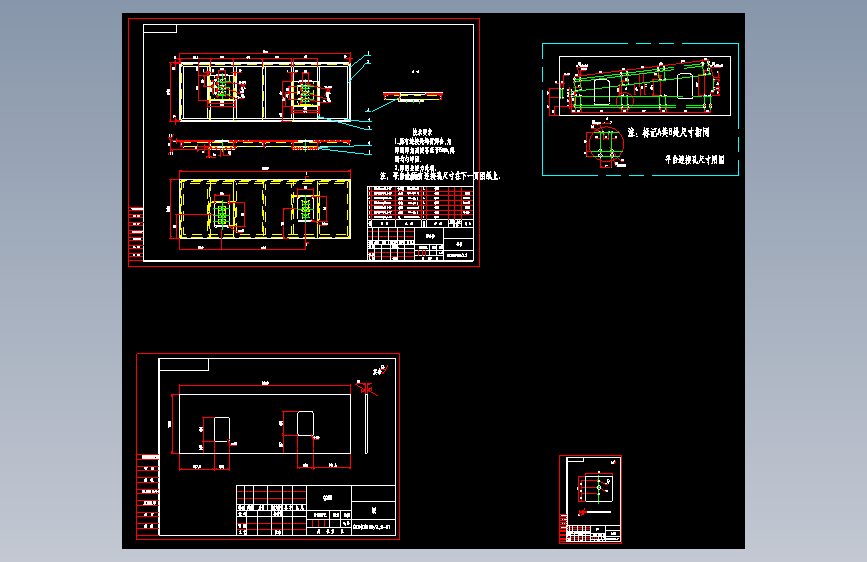

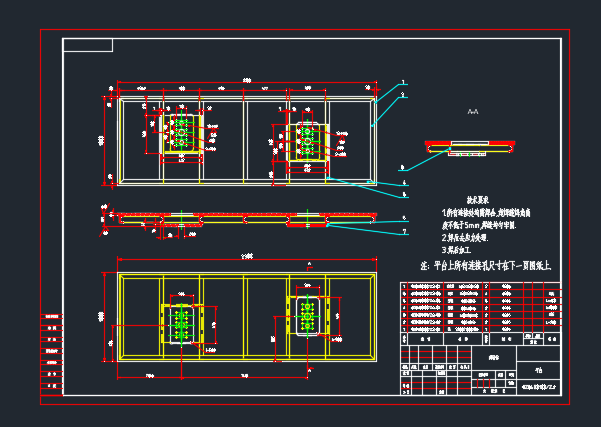

4	平台.png	48.47K

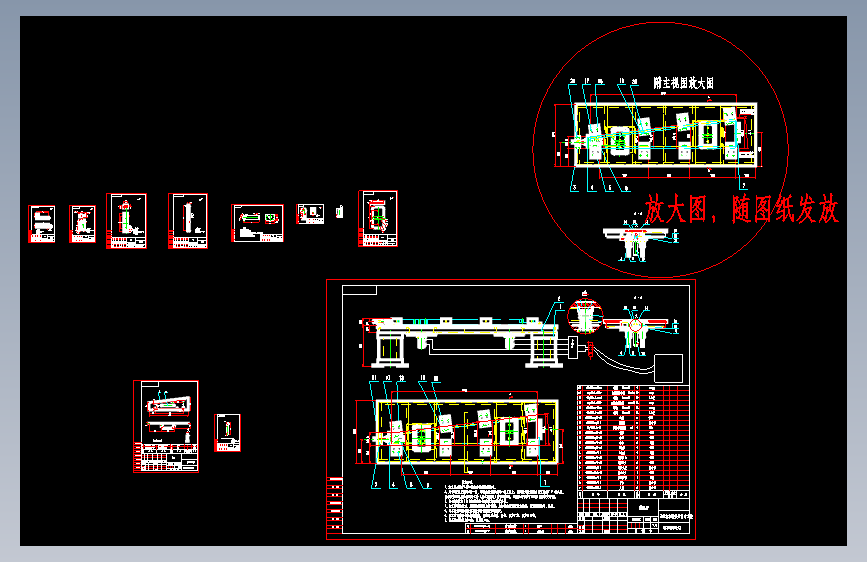

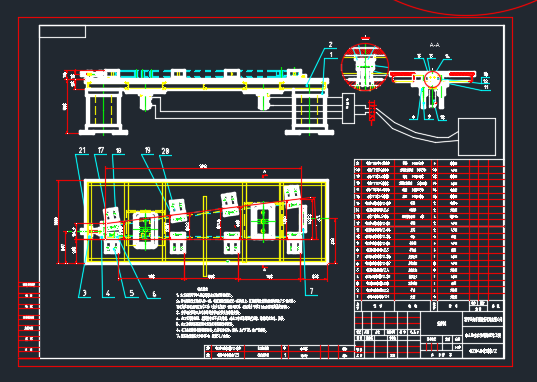

5	总图.png	62.31K

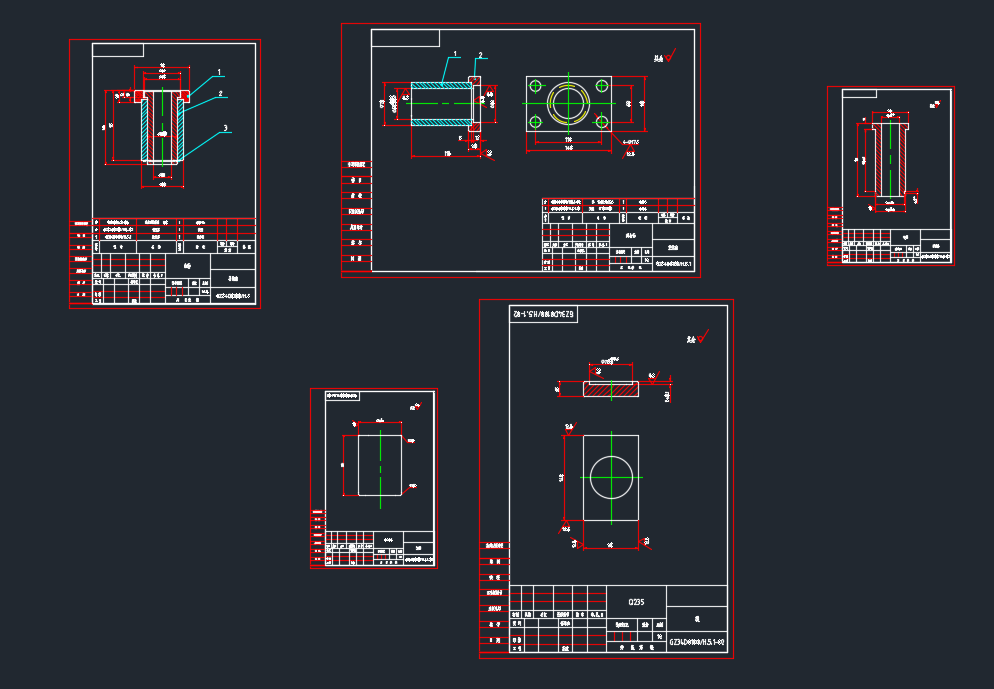

6	部件.png	71.66K
7	GZ34D0100Z.1.dwg	48.57K
8	GZ34D0100Z.2.dwg	159.31K
9	GZ34D0100Z.3.dwg	103.28K
10	GZ34D0100Z.4.dwg	44.44K
11	GZ34D0100Z.5.dwg	90.16K
12	GZ34D0100Z.6.dwg	42.32K
13	机架梁组对工装.dwg	2.48M

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 28

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：dwg

文件大小：2.68M

所需金币：66

上传时间：2023-11-23 10:55:34

是否可编辑：可修改，包括参数

版本：AutoCAD 2013

标签

图纸简介

该设备采用液压顶出机构。设备构成主要有底座、平台、定位支架、定位块、顶紧装置、工艺支撑、油缸、液压站、托架等。定位支架采用同一结构形式，以机架梁的上板为定位基准，保证了上板与左右板的形状尺寸；定位块限制上板右端面位置，工艺支撑保证机架梁左右板内部尺寸形状，便于组对施焊。定位块、定位支架、工艺支撑与顶紧螺栓在组对中起到定位夹紧作用。仿形样板以上板为基准，定位各螺纹座，可不需划线。组对完成后，采用液压顶出，灵活方便。
