一款非标准电气多工位自动化设备（ID:814843）
截图
AI截图渲染
✨AI图片渲染
1.png)
2.png)
3.png)
4.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17008328755172.zip | 3.05M |
| 2 | 901061p001.STEP | 12.11M |
| 3 | 901061p001_MACHINEFRAMEASSEMBLY.JPG | 90.35K |
| 4 | QQ截图20140521155536.JPG | 473.20K |
| 5 | QQ截图20140521155600.JPG | 135.89K |
| 6 | QQ截图20140521155610.JPG | 124.81K |
| 7 | QQ截图20140521155616.JPG | 156.92K |
此图纸下载需要24金币
立即下载
发布者
whqq
创作: 436
粉丝: 14
加入时间：2023-07-02
模型信息
图纸ID：814843
图纸格式：step
文件大小：3.12M
所需金币：24
上传时间：2023-11-24 21:34:39
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
图纸简介

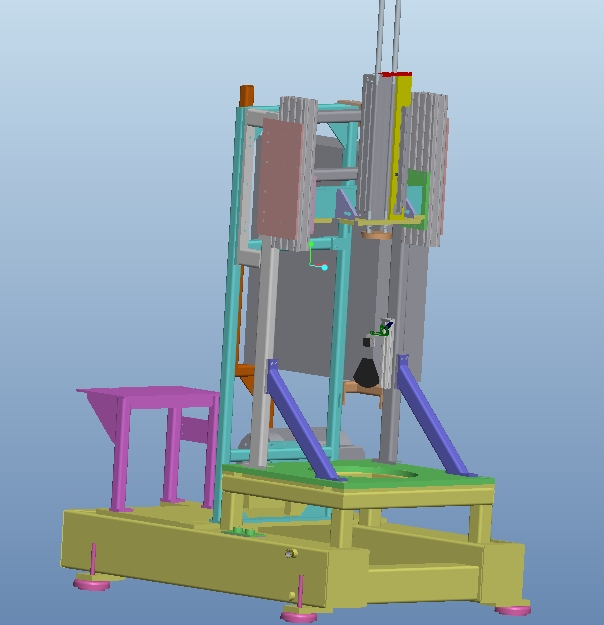

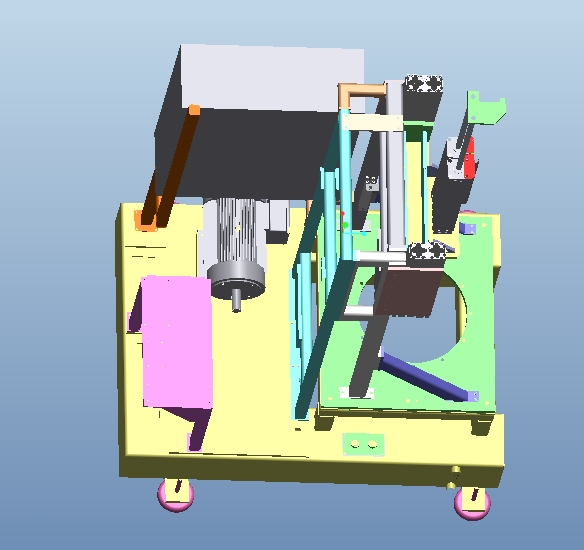

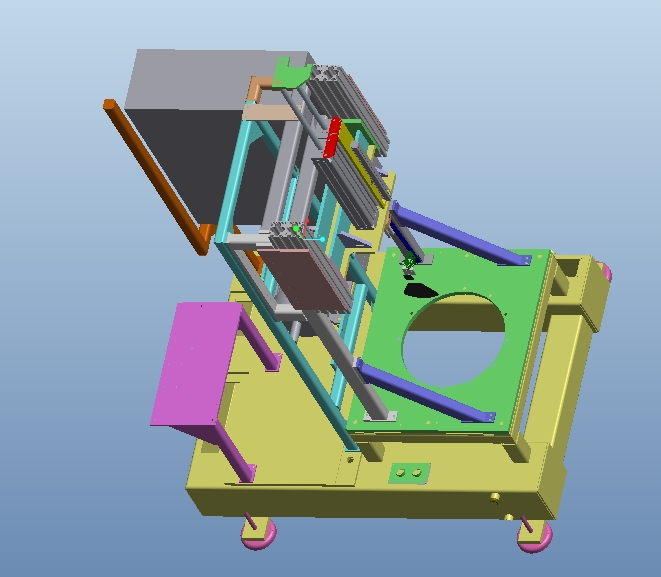

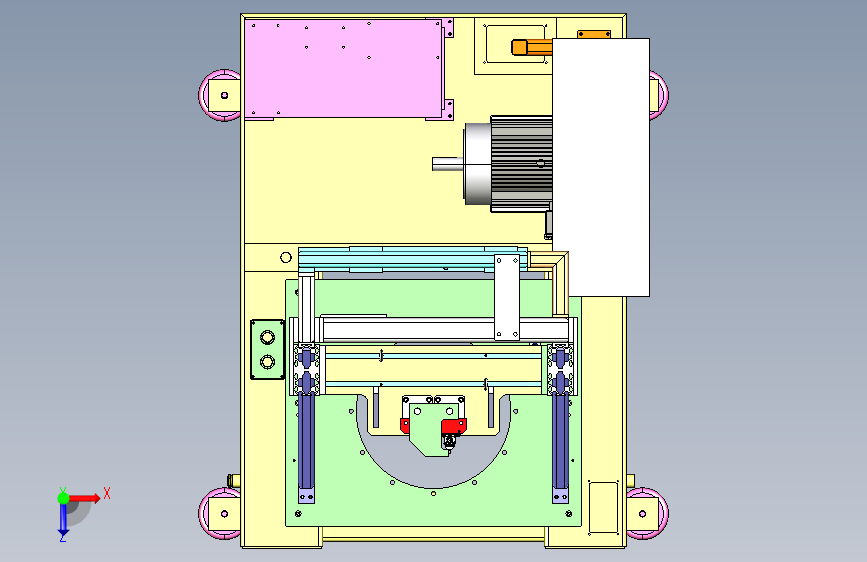

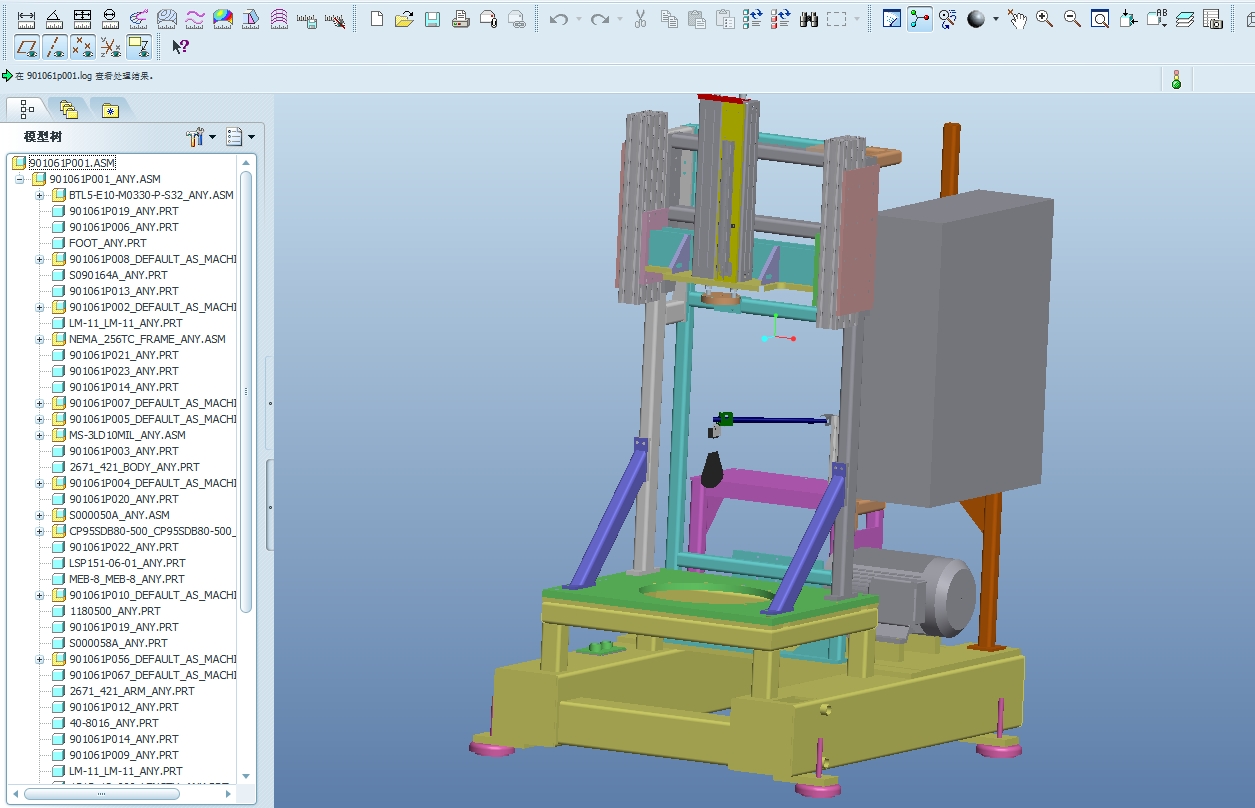

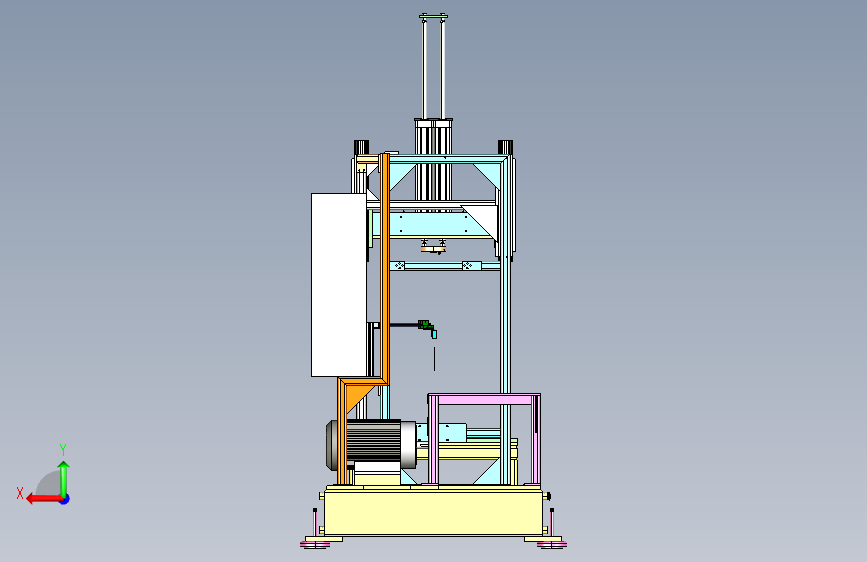

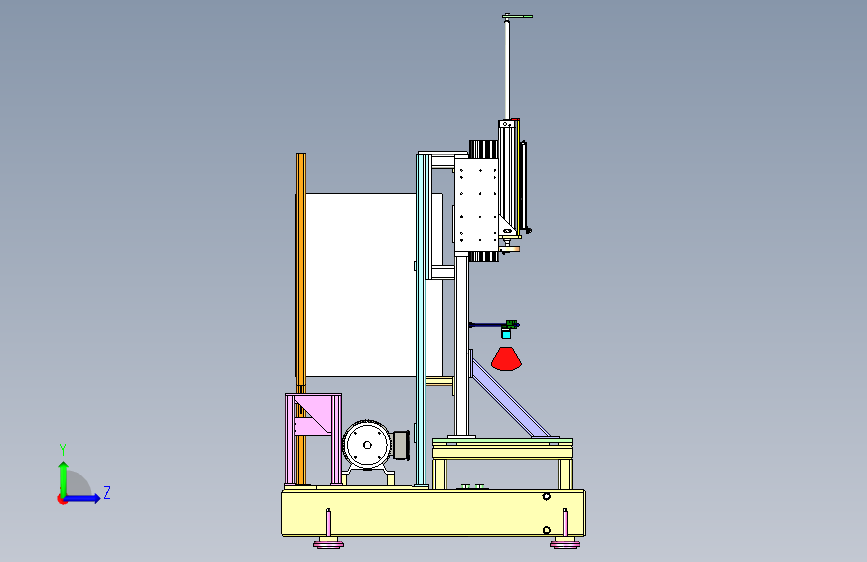

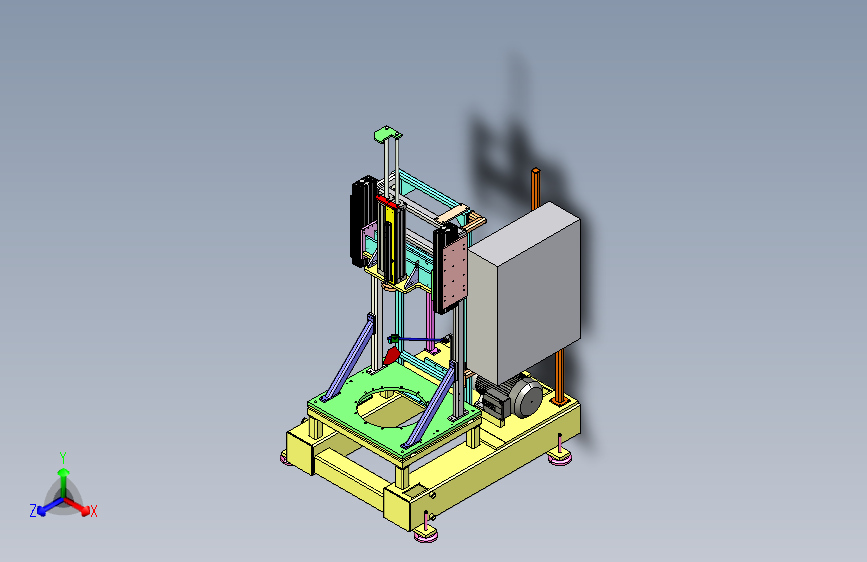

这是一款非标准自动化设备的经典三维模型，以此我基础可以改进设计出不同的自动化设备，该设备有型材焊接的底架，铝型材搭建的执行机构的框架，工作台面，夹具驱动电机，执行机构上下运动的气缸，电气柜等部分组成，没有夹具和执行元件，这些可以根据具体工件来设计，转盘可以自由设计成多工位。文件格式为stp，proe5.0能顺利打开。乍一看这三维模型，让人摸不着头脑，啥啥意思呢，其实这是非标设计中经常用的，通用部分，为以后的设计节约了人力物力，本人非常喜欢这样的模型，不是具体的一台设备，而是一组非标设备的模块，为以后的设计积累了很少的素材。
