大油箱龙门机器人焊接工作站（ID:815216）

机械设备 / 非标机械 / 大油箱龙门机器人焊接工作站

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17008796692403.zip	23.86M

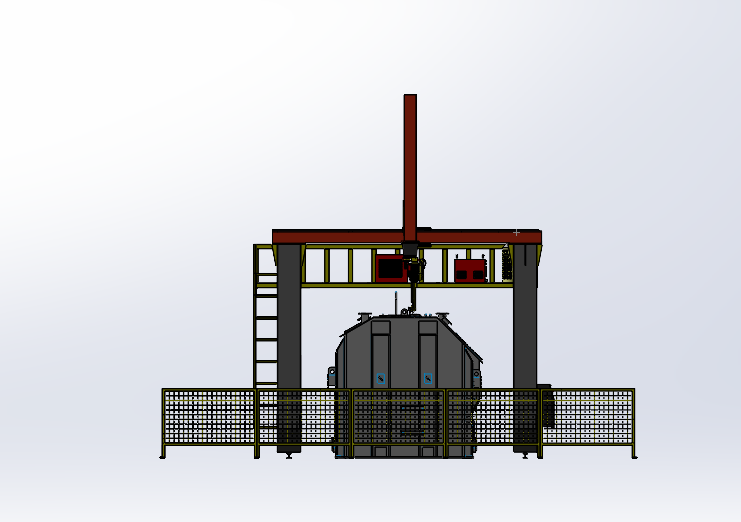

2	主视图.png	74.41K

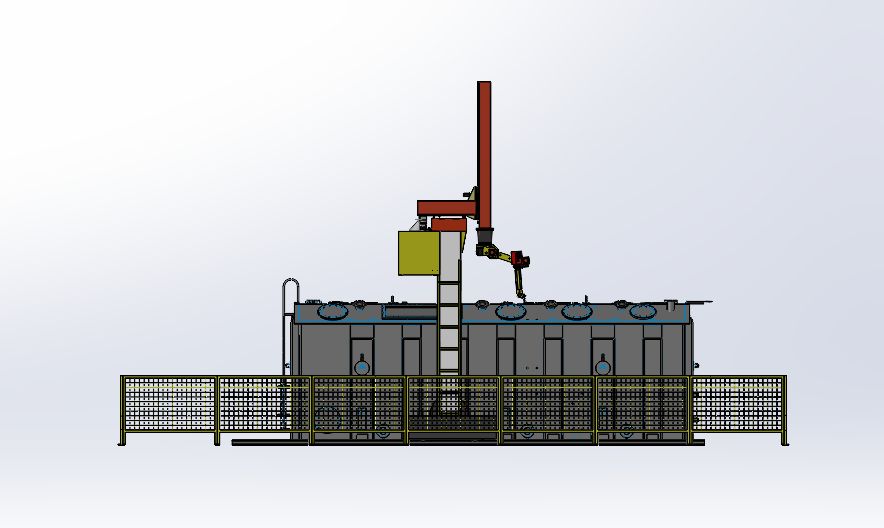

3	侧视图.png	91.35K

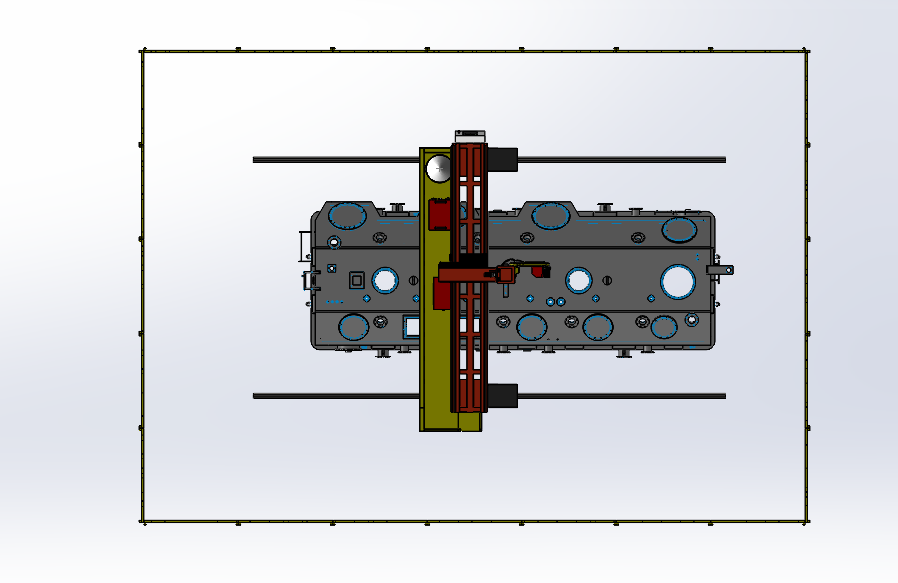

4	俯视图.png	89.71K

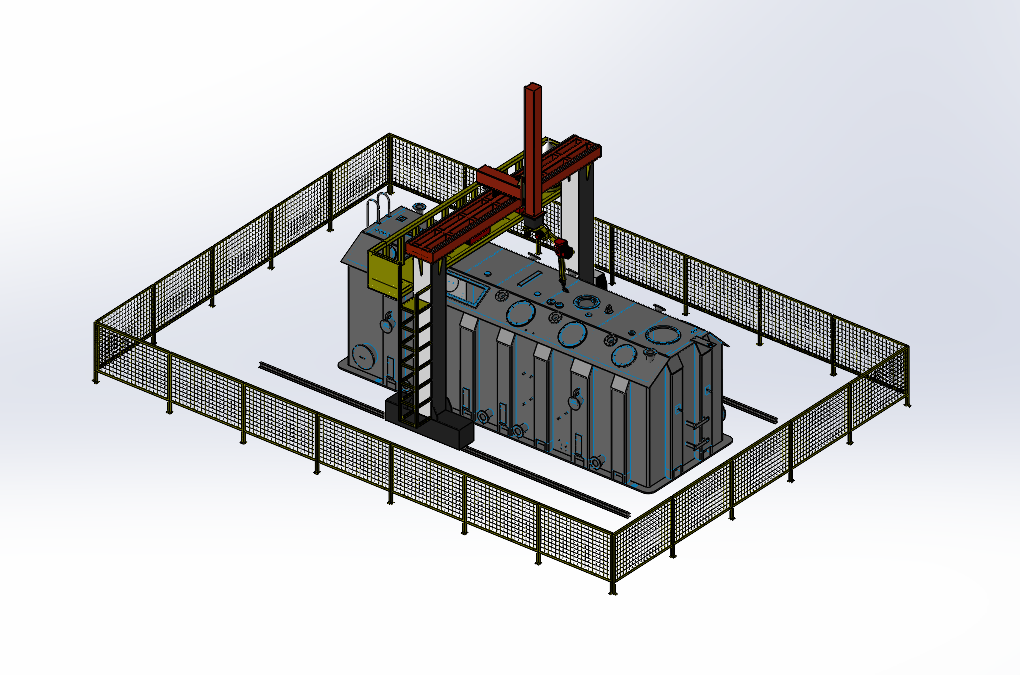

5	总图.png	293.83K
6	35L滑块.SLDPRT	52.78K
7	GB／T11264-1989轻轨30kg／m.SLDPRT	88.60K
8	JQR-00.SLDASM	1.38M
9	JQR-01.SLDPRT	156.49K
10	JQR-02.SLDPRT	878.61K
11	JQR-03.SLDPRT	406.27K
12	JQR-05.SLDPRT	1.27M
13	JQR-L1.SLDPRT	170.80K
14	JQR-L2.SLDPRT	184.32K
15	JQR-L4.SLDPRT	110.46K
16	TJZ-B-06.SLDPRT	119.75K
17	TJZ-B-07.SLDPRT	231.82K
18	TJZ-B-08.SLDPRT	187.76K
19	专机行走轮.SLDPRT	92.72K
20	大箱体.SLDPRT	6.17M
21	总装2.SLDASM	4.71M
22	松下1.5KW伺服电机MDME（中惯性中容量）.SLDPRT	271.43K
23	水箱.SLDPRT	248.35K
24	焊机.SLDPRT	674.66K
25	焊枪内夹持座.SLDPRT	141.34K
26	焊枪加持架.SLDPRT	83.57K
27	焊枪外夹持座.SLDPRT	88.56K
28	焊枪转接法兰.SLDPRT	179.05K
29	筒式送丝机.SLDPRT	348.58K
30	行走龙门.SLDPRT	3.89M
31	配电柜.SLDPRT	140.53K
32	防护网.SLDPRT	957.77K
33	防护网装配.SLDASM	658.64K
34	龙门机器人三维调节.SLDASM	164.52K

此图纸下载需要88金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 30

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：24.43M

所需金币：88

上传时间：2023-11-25 10:34:37

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

1.1被焊工件最大尺寸范围：8552mm ×2932mm ×2990mm 1.2被焊工件焊缝形式：加强扣筋两侧角焊缝 1.3被焊工件材质:低碳钢 2.1 工件装卸方式:由于工件体积较大且重量较重，因此工件装卸建议采用吊装方式。 2.2 焊接工艺：焊接时采用单丝脉冲气体保护焊。焊接时，人工先将预点完成的工件用工装夹具夹装好，启动机器人进行焊接。焊接质量能够通过买方质量检验部门按照中国的国家标准进行的检测。 2.3 机器人配置FANUC电缆内置型机器人，焊接电源配置美国原装进口PM-455M单脉冲气保焊机进行焊接。 2.4 保护气体采用使用混合气体
