滚筒托辊机器人焊接工作站（ID:815218）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17008799667575.zip | 11.33M |

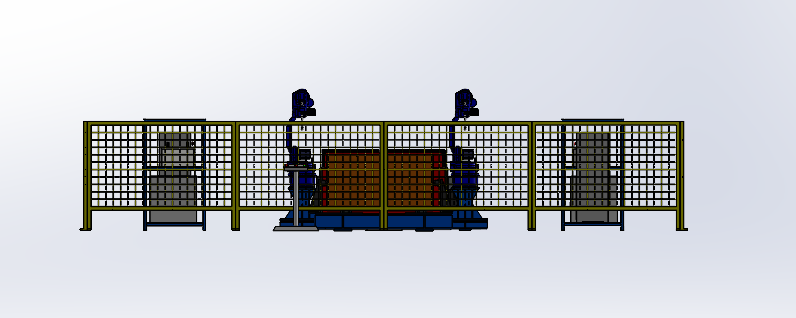

| 2 | 主视图.png | 66.79K |

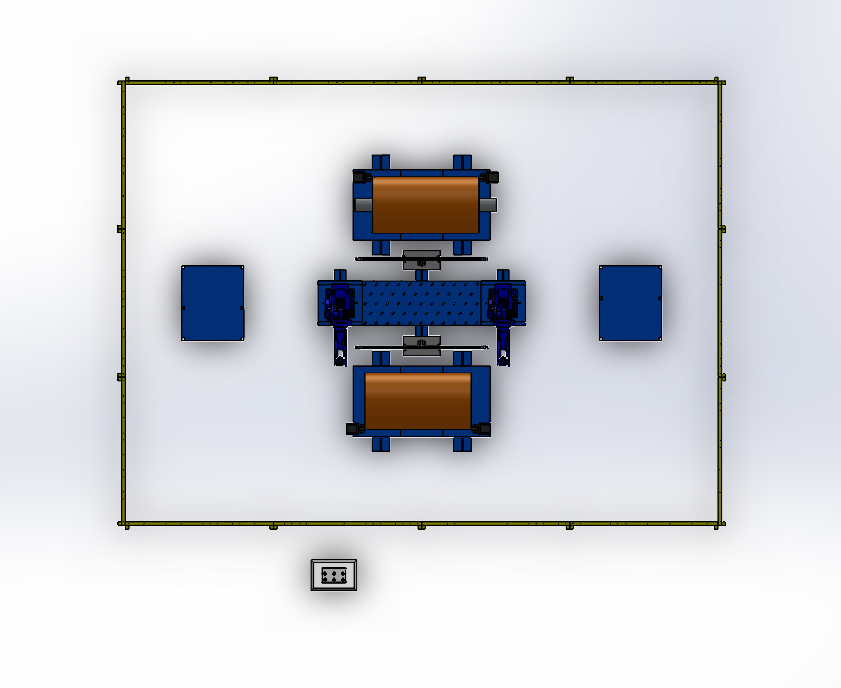

| 3 | 俯视图.png | 210.70K |

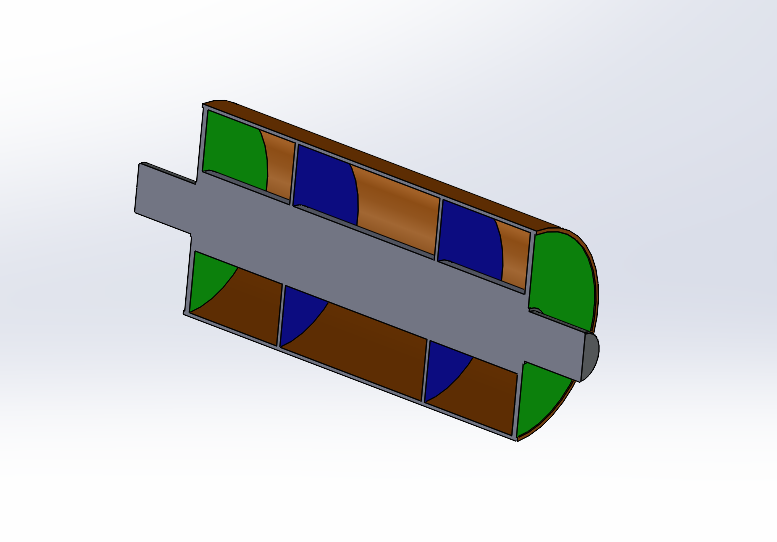

| 4 | 工件.png | 77.83K |

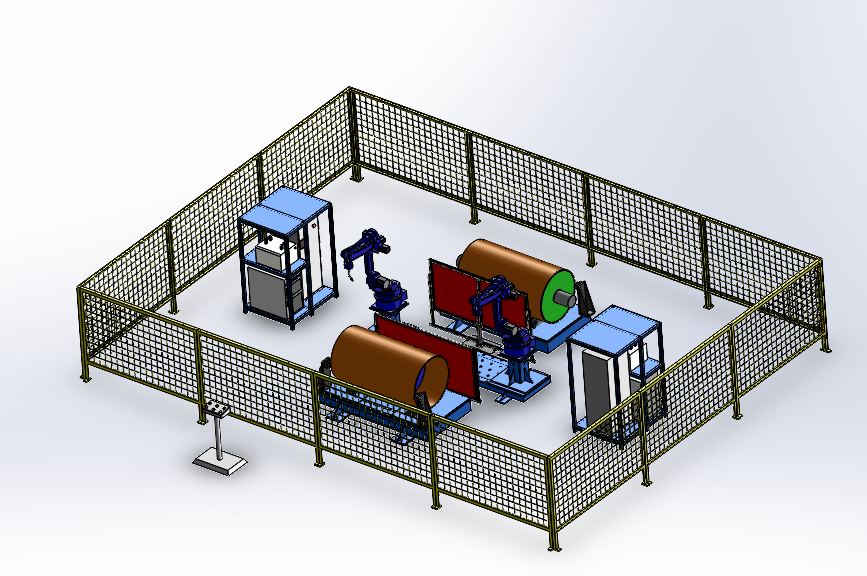

| 5 | 总图.png | 422.69K |

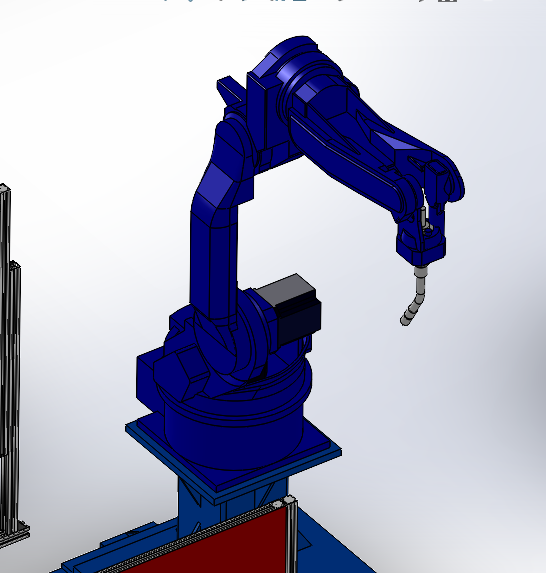

| 6 | 机器人.png | 151.34K |
| 7 | 3030A铝型材1600.SLDPRT | 127.87K |
| 8 | 3030A铝型材1800.SLDPRT | 123.39K |
| 9 | 3030A铝型材690.SLDPRT | 139.79K |
| 10 | 3030A铝型材750.SLDPRT | 138.99K |
| 11 | 3030A铝型材800.SLDPRT | 137.55K |
| 12 | base.SLDPRT | 83.67K |
| 13 | krdrobot.SLDASM | 510.19K |
| 14 | link1.SLDPRT | 634.42K |
| 15 | link2.SLDPRT | 492.54K |
| 16 | link3.SLDPRT | 308.56K |
| 17 | link4.SLDPRT | 410.48K |
| 18 | link5.SLDPRT | 342.69K |
| 19 | link6.SLDPRT | 39.68K |
| 20 | L板.SLDPRT | 73.43K |
| 21 | QD_QGBZ系列气缸_50-500-0.0001_50-500-0.0001.SLDPRT | 346.95K |
| 22 | RD350焊接电源.SLDPRT | 113.59K |
| 23 | torch.SLDPRT | 110.47K |
| 24 | 不锈钢罩.SLDPRT | 82.48K |
| 25 | 内板底座.SLDPRT | 202.99K |
| 26 | 内板焊接.SLDASM | 162.58K |
| 27 | 内板焊接2.SLDASM | 168.70K |
| 28 | 变压器.SLDPRT | 97.04K |
| 29 | 定位机构.SLDPRT | 111.05K |
| 30 | 总装配图.SLDASM | 1.69M |
| 31 | 控制面板.SLDPRT | 182.29K |
| 32 | 机器人双底座.SLDPRT | 405.04K |
| 33 | 机器人底座.SLDPRT | 125.52K |
| 34 | 机器人控制柜.SLDPRT | 108.02K |
| 35 | 柜体摆放架.SLDASM | 33.53K |
| 36 | 柜体摆放架.SLDPRT | 869.85K |
| 37 | 气缸固定板.SLDPRT | 54.78K |
| 38 | 气缸法兰盘.SLDPRT | 93.74K |
| 39 | 焊件1.SLDPRT | 96.39K |
| 40 | 焊件2.SLDPRT | 120.17K |
| 41 | 盖板.SLDPRT | 49.19K |
| 42 | 角件.SLDPRT | 79.99K |
| 43 | 轮.SLDPRT | 108.34K |
| 44 | 遮光布.SLDPRT | 51.77K |
| 45 | 遮光架.SLDASM | 405.94K |
| 46 | 遮光架2.SLDASM | 333.74K |
| 47 | 防护网.SLDPRT | 1.19M |
此图纸下载需要66金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 28
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：11.6M
所需金币：66
上传时间：2023-11-25 10:39:32
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

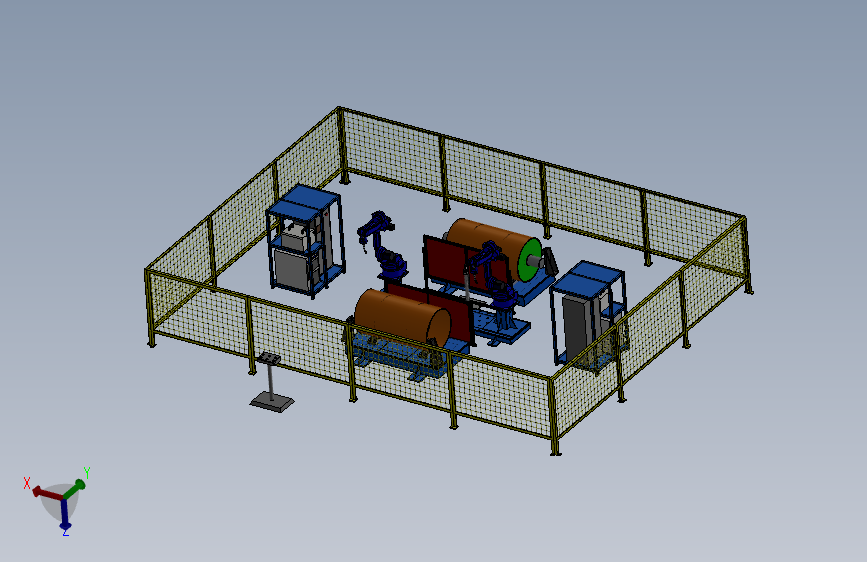

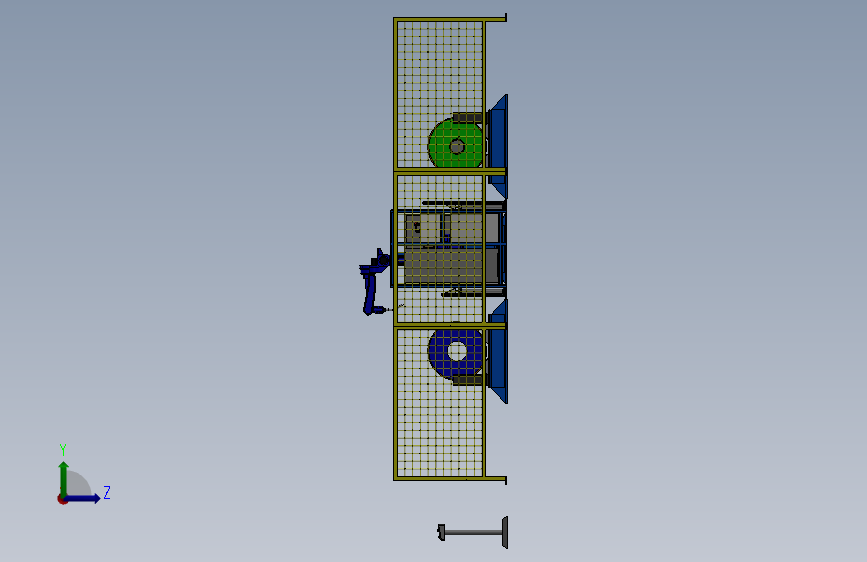

本工作站采用双机器人双工位的焊接方式。主要包括弧焊机器人、电弧跟踪系统、系统集成控制柜、焊接电源、焊接工装夹具、放置架单元、外围防护网等组成。
主要用于皮带输送机驱动滚筒筒皮、中心轴及法兰盘的焊接；被焊工件最大尺寸范围：Φ800mm ×1750mm ；焊缝形式：环焊缝
