单环缝焊接专机（ID:815908）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

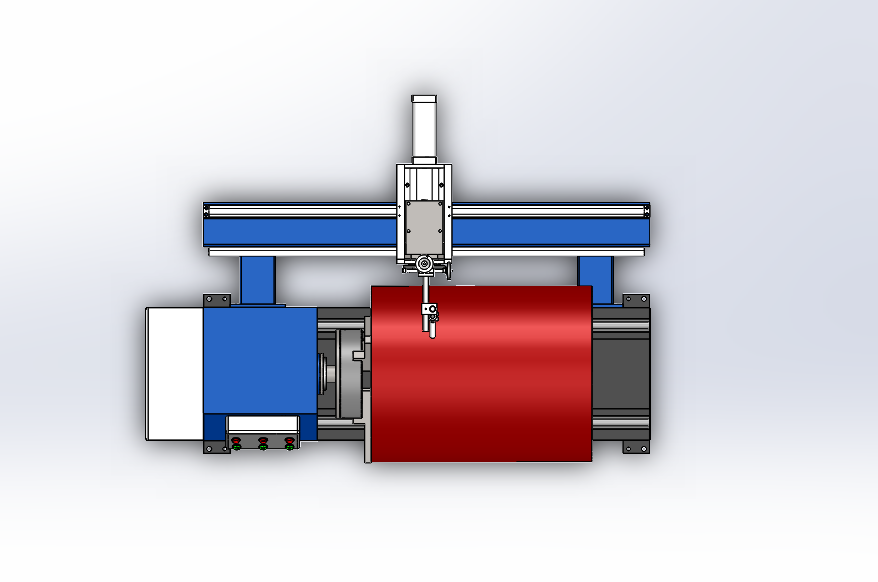

| 1 | 主视图.JPG | 97.14K |
| 2 | 侧视图.png | 74.85K |

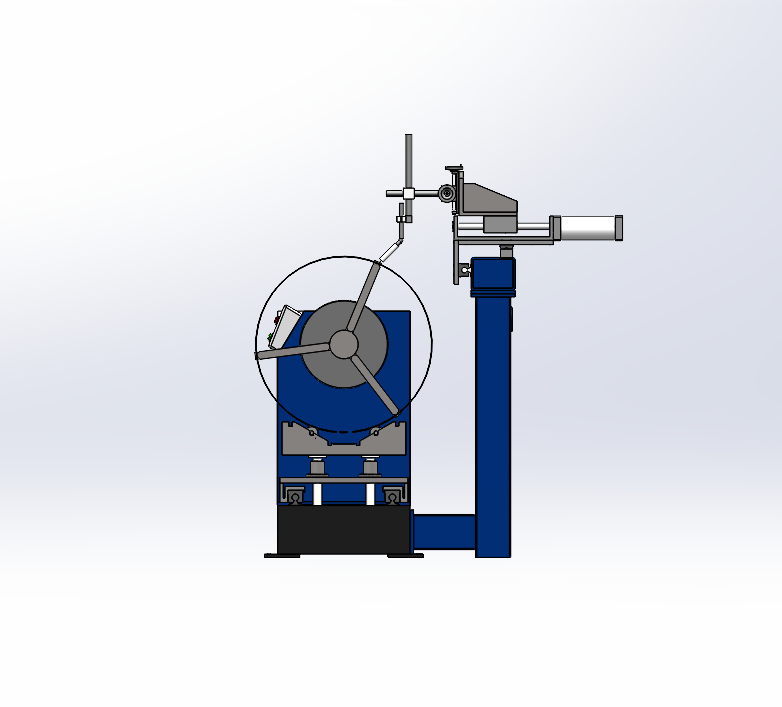

| 3 | 俯视图.png | 127.77K |
| 4 | 总图.JPG | 119.72K |
| 5 | 12丝杠.SLDPRT | 81.32K |
| 6 | 12丝母.SLDPRT | 80.54K |
| 7 | 12导轴.SLDPRT | 59.65K |
| 8 | 25导轨.SLDPRT | 71.38K |
| 9 | 25滑块.SLDPRT | 83.76K |
| 10 | 30导轨.SLDPRT | 74.99K |
| 11 | 30滑块.SLDPRT | 82.83K |
| 12 | 400D.SLDPRT | 126.13K |
| 13 | 400卡盘.SLDASM | 75.00K |
| 14 | 80手轮.SLDPRT | 76.89K |
| 15 | GB／T297-94圆锥滚子轴承32212GCr15.SLDPRT | 276.74K |
| 16 | 上下导轴.SLDPRT | 66.31K |
| 17 | 主动箱护罩.SLDPRT | 62.30K |
| 18 | 主动部分.SLDASM | 343.16K |
| 19 | 主轴.SLDPRT | 107.14K |
| 20 | 主轴箱.SLDPRT | 181.42K |
| 21 | 侧板I.SLDPRT | 73.71K |
| 22 | 侧板II.SLDPRT | 69.25K |
| 23 | 前后导轴.SLDPRT | 68.62K |
| 24 | 加长400D爪.SLDPRT | 66.58K |
| 25 | 十字导套.SLDPRT | 85.64K |
| 26 | 大工件.SLDPRT | 75.27K |
| 27 | 安装支架.SLDPRT | 96.64K |
| 28 | 导向座.SLDPRT | 72.73K |
| 29 | 导向轴.SLDPRT | 47.35K |
| 30 | 导电块.SLDPRT | 76.07K |
| 31 | 导电块2.SLDPRT | 65.50K |
| 32 | 导电装置.SLDASM | 73.01K |
| 33 | 导轴.SLDPRT | 60.94K |
| 34 | 小车挡块.SLDPRT | 65.40K |
| 35 | 底座.SLDPRT | 652.20K |
| 36 | 底板138X34.SLDPRT | 97.34K |
| 37 | 底板30X26.SLDPRT | 97.32K |
| 38 | 总装配.SLDASM | 1.07M |
| 39 | 手调138X34.SLDASM | 154.58K |
| 40 | 手调30X26.SLDASM | 157.10K |
| 41 | 拖轮.SLDPRT | 93.41K |
| 42 | 拖轮导向套.SLDPRT | 110.41K |
| 43 | 拖轮导向轴.SLDPRT | 74.86K |
| 44 | 拖轮底座.SLDPRT | 71.65K |
| 45 | 拖轮架部件.SLDASM | 113.93K |
| 46 | 拖轮盒.SLDPRT | 135.21K |
| 47 | 挡圈.SLDPRT | 63.61K |
| 48 | 挡板.SLDPRT | 66.90K |
| 49 | 控制面板.SLDPRT | 199.55K |
| 50 | 板1.SLDPRT | 105.45K |
| 51 | 板2.SLDPRT | 106.05K |
| 52 | 横梁.SLDPRT | 141.50K |
| 53 | 气缸.SLDPRT | 88.85K |
| 54 | 滑块.SLDPRT | 89.73K |
| 55 | 滑块26X30.SLDPRT | 97.80K |
| 56 | 滑块26X54.SLDPRT | 98.94K |
| 57 | 焊枪.SLDPRT | 65.43K |
| 58 | 焊枪加持快.SLDPRT | 118.02K |
| 59 | 焊枪加持绝缘套.SLDPRT | 70.64K |
| 60 | 穿线环.SLDPRT | 92.39K |
| 61 | 立柱.SLDPRT | 145.59K |
| 62 | 立柱总成.SLDASM | 81.28K |
| 63 | 立柱（不带穿线孔）.SLDPRT | 131.70K |
| 64 | 螺母.SLDPRT | 84.48K |
| 65 | 轴承室1.SLDPRT | 112.58K |
| 66 | 轴承室2.SLDPRT | 118.05K |
| 67 | 进退机构.SLDASM | 134.40K |
| 68 | 进退盒.SLDPRT | 121.74K |
| 69 | 连接块.SLDPRT | 91.12K |
| 70 | 配电柜.SLDPRT | 191.94K |
| 71 | 配电柜底价.SLDPRT | 95.22K |
| 72 | 配电柜底价横梁.SLDPRT | 68.48K |
| 73 | 销轴.SLDPRT | 77.80K |
| 74 | 防尘盖.SLDPRT | 91.79K |
此图纸下载需要66金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 34
加入时间：2023-09-02
模型信息
图纸ID：815908
图纸格式：sldprt,sldasm
文件大小：8.64M
所需金币：66
上传时间：2023-11-25 21:51:17
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
图纸简介
焊接专机主机包括：床身、横梁及手调滑板、回转机头、托轮架、焊接机头。
床身：床身由型材组合焊接、并经时效处理再机械加工而成，外形美观并保证床身导轨面的精度，其安装面为主机各部件的安装组合的基础面。主机的所有非运动部件的电缆线和气管尽量置于线槽内，保证布线的美观。
横梁及手调滑板：横梁由型材组合焊接、并经时效处理再机械加工而成，外形美观并保证轨道的运动精度。横梁导轨配置两套手调，根据工件焊缝不同位置，滑板可沿横梁导轨方向手动滑动并手动锁紧。
回转机头：采用交流减速电机驱动，变频无级调速，转速可调节。焊接夹具就安装在回转机头的输出法兰上，快速手动防滑夹具夹紧方式，可有效克服工件偏心维持工件匀
