生物柜台面板机器人焊接工作站（ID:815909）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

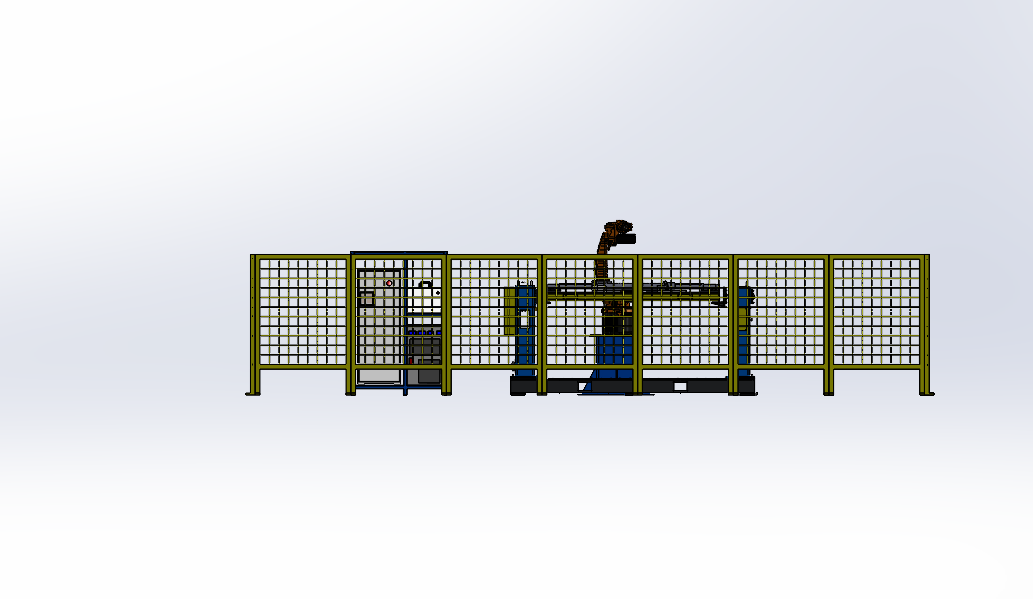

| 1 | 主视图.png | 93.00K |

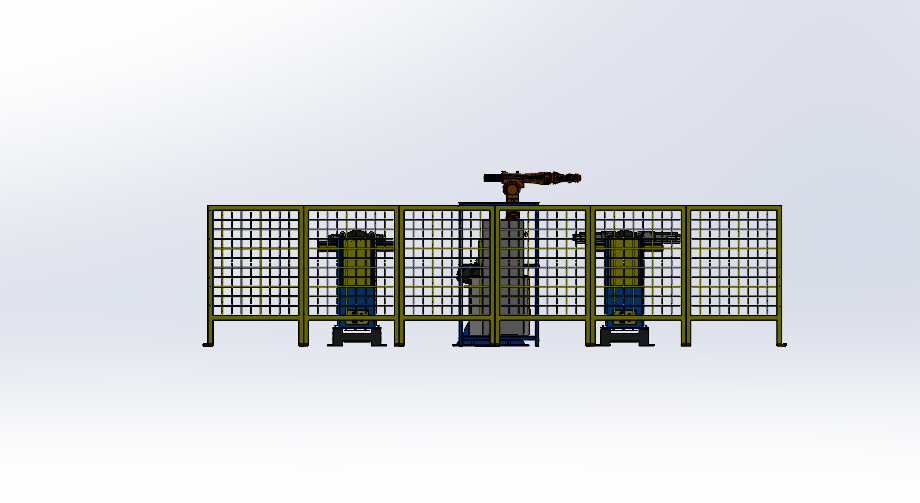

| 2 | 侧视图.png | 73.80K |

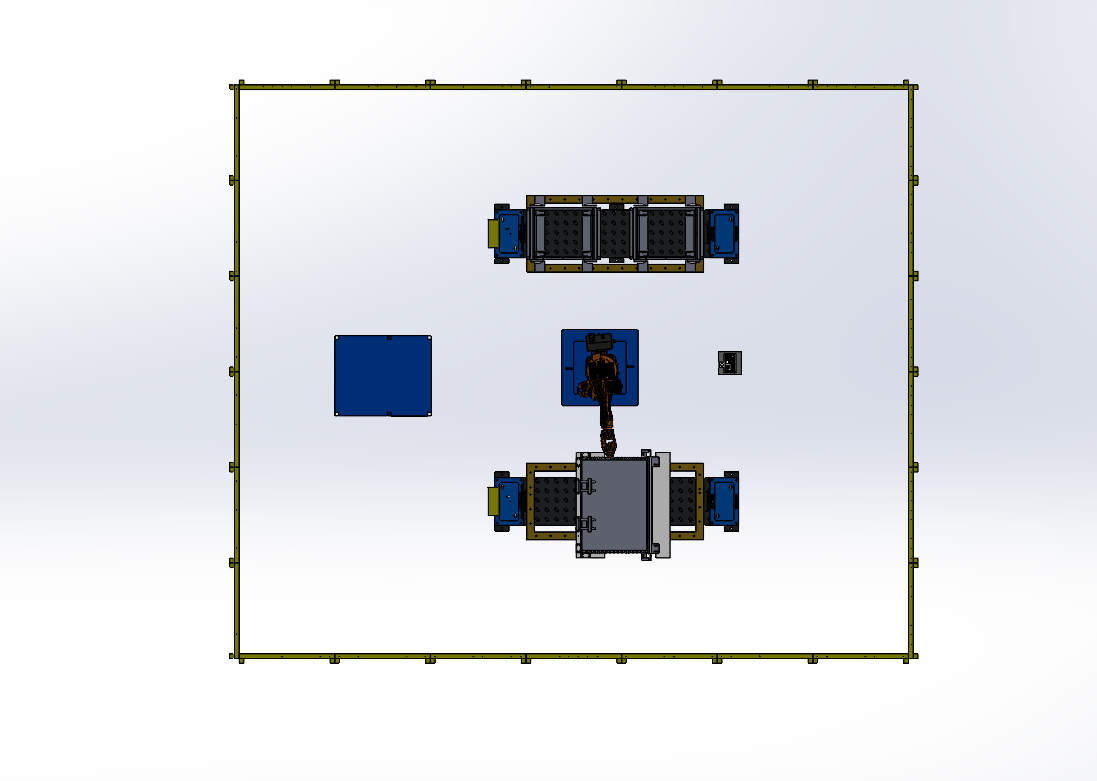

| 3 | 俯视图.png | 119.43K |

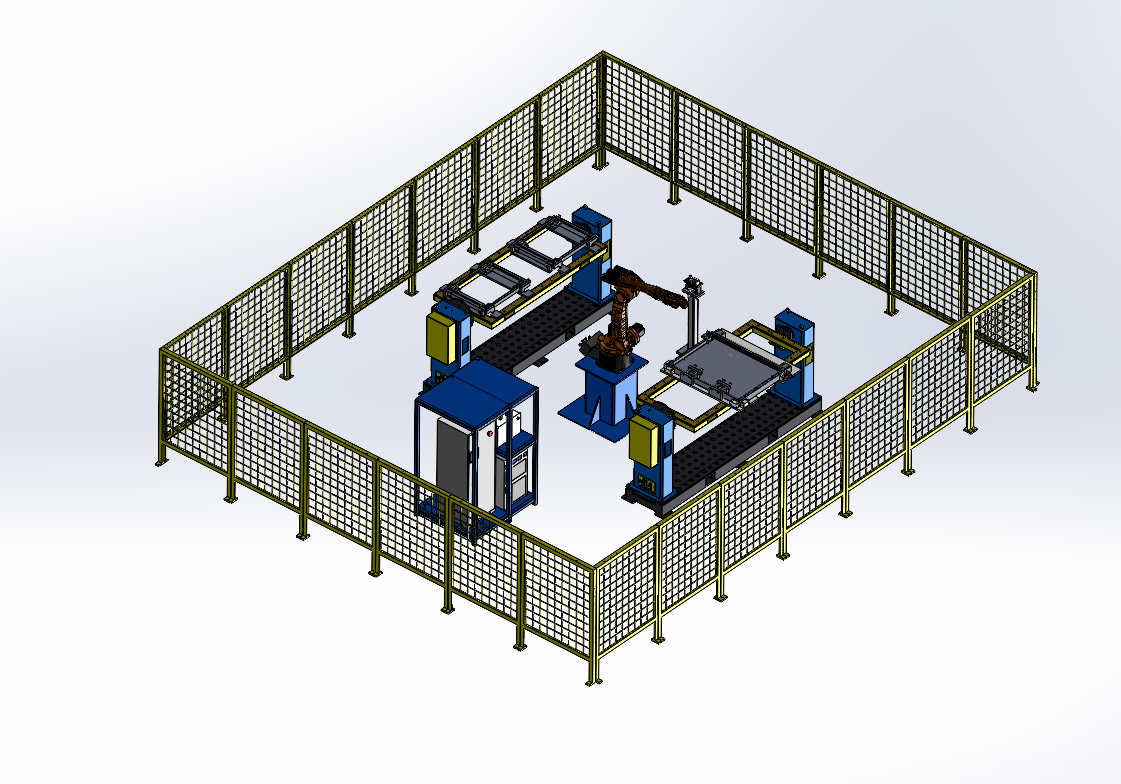

| 4 | 总图.png | 506.77K |
| 5 | 8芯航插.SLDPRT | 101.97K |
| 6 | aaq-1-1.SLDPRT | 391.12K |
| 7 | aaq-1-2.SLDPRT | 105.10K |
| 8 | aaq-1-4.SLDPRT | 76.15K |
| 9 | aaq-1-5.SLDPRT | 72.55K |
| 10 | aaw-1-1.SLDPRT | 61.90K |
| 11 | aaw-1-2.SLDPRT | 94.17K |
| 12 | aaw-1-3.SLDPRT | 95.16K |
| 13 | aaw-1-4.SLDPRT | 60.76K |
| 14 | aaw-1-5.SLDPRT | 64.92K |
| 15 | aaw-1.SLDASM | 143.29K |
| 16 | GB825-88吊环螺钉M12×22.SLDPRT | 147.22K |
| 17 | GB／T276-94深沟球轴承61911.SLDPRT | 605.01K |
| 18 | GB／T297-94圆锥滚子轴承32911.SLDPRT | 410.27K |
| 19 | GB／T70．1-2000内六角圆柱头螺钉M12×40.SLDPRT | 105.91K |
| 20 | GB／T70．1-2000内六角圆柱头螺钉M14×30.SLDPRT | 107.59K |
| 21 | GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 107.23K |
| 22 | GB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT | 106.66K |
| 23 | GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT | 106.89K |
| 24 | GB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT | 106.63K |
| 25 | GB／T70．1-2000内六角圆柱头螺钉M8×40.SLDPRT | 102.58K |
| 26 | GB／T70．1-2000内六角圆柱头螺钉M8×70.SLDPRT | 98.10K |
| 27 | GB／T812-1988圆螺母M42×1．5.SLDPRT | 115.21K |
| 28 | GB／T93-1987标准型弹性垫圈装配12×3．1.SLDPRT | 78.14K |
| 29 | GB／T93-1987标准型弹性垫圈装配14×3．6.SLDPRT | 78.27K |
| 30 | GB／T93-1987标准型弹性垫圈装配6×1．6.SLDPRT | 78.22K |
| 31 | GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT | 78.69K |
| 32 | GB／T95-2002平垫圈C级12×2．5.SLDPRT | 56.50K |
| 33 | GB／T95-2002平垫圈C级6×1．6.SLDPRT | 53.54K |
| 34 | GB／T95-2002平垫圈C级8×1．6.SLDPRT | 55.42K |
| 35 | KR5arc.SLDPRT | 3.67M |
| 36 | RD350焊接电源.SLDPRT | 85.69K |
| 37 | RV-40E-121.SLDPRT | 238.41K |
| 38 | S-WP-ZW-500.SLDASM | 2.03M |
| 39 | SGMRV-13ANA-YR11.SLDPRT | 232.09K |
| 40 | 主箱装配.SLDASM | 868.98K |
| 41 | 主轴箱新.SLDPRT | 393.76K |
| 42 | 伸缩座.SLDPRT | 86.60K |
| 43 | 伸缩架.SLDPRT | 80.29K |
| 44 | 伸缩轴.SLDPRT | 65.89K |
| 45 | 减速机轴改造.SLDPRT | 118.55K |
| 46 | 压盖.SLDPRT | 91.15K |
| 47 | 变位框80-80-6方管.SLDPRT | 293.97K |
| 48 | 变压器.SLDPRT | 79.54K |
| 49 | 地线座.SLDPRT | 126.64K |
| 50 | 地线弹簧.SLDPRT | 245.40K |
| 51 | 地线铜棒.SLDPRT | 92.32K |
| 52 | 密封板.SLDPRT | 191.88K |
| 53 | 尾箱回转轴.SLDPRT | 125.66K |
| 54 | 尾箱新.SLDPRT | 228.07K |
| 55 | 尾箱装配.SLDASM | 1.04M |
| 56 | 工作站示意图.SLDASM | 4.38M |
| 57 | 底座盖板.SLDPRT | 293.50K |
| 58 | 底托板.SLDPRT | 68.46K |
| 59 | 底托板1.SLDPRT | 76.48K |
| 60 | 底板.SLDPRT | 55.73K |
| 61 | 挡块1.SLDPRT | 76.05K |
| 62 | 挡块2.SLDPRT | 66.47K |
| 63 | 挡板.SLDPRT | 63.12K |
| 64 | 挡板2.SLDPRT | 51.10K |
| 65 | 控制盒孔挡板.SLDPRT | 57.17K |
| 66 | 整体底座方管型.SLDPRT | 439.47K |
| 67 | 机器人底座.SLDPRT | 126.34K |
| 68 | 机器人控制柜.SLDPRT | 88.13K |
| 69 | 机器人柜体组装.SLDASM | 390.01K |
| 70 | 柜体摆放架.SLDPRT | 800.61K |
| 71 | 清枪剪丝机.SLDPRT | 133.16K |
| 72 | 清枪站.SLDASM | 85.65K |
| 73 | 滑动限位块.SLDPRT | 87.60K |
| 74 | 电机座.SLDPRT | 231.17K |
| 75 | 直线端子.SLDPRT | 113.46K |
| 76 | 背侧护罩.SLDPRT | 101.28K |
| 77 | 航插卡盖板.SLDPRT | 62.34K |
| 78 | 装配体1.SLDASM | 236.49K |
| 79 | 转接板1.SLDPRT | 178.97K |
| 80 | 转接板2.SLDPRT | 155.80K |
| 81 | 轴承室.SLDPRT | 105.42K |
| 82 | 轴承隔套.SLDPRT | 73.98K |
| 83 | 重型航插母.SLDPRT | 162.68K |
| 84 | 镜向滑动限位块.SLDPRT | 46.81K |
| 85 | 镜向镜向滑动限位块.SLDPRT | 46.62K |
| 86 | 防护网.SLDPRT | 562.37K |
| 87 | 附件安装板.SLDPRT | 149.71K |
| 88 | 限位块3.SLDPRT | 70.82K |
| 89 | 限位块4.SLDPRT | 68.01K |
| 90 | 限位板.SLDPRT | 61.04K |
此图纸下载需要66金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 35
加入时间：2023-09-02
模型信息
图纸ID：815909
图纸格式：sldprt,sldasm
文件大小：24.05M
所需金币：66
上传时间：2023-11-25 21:54:09
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
图纸简介
本工作站采用单机器人配置双工位的焊接方式。
由于工件体积大且重量重，焊缝为平焊缝及角焊缝且需采用平焊接，因此为工件配置头尾架伺服焊接变位机，以保证经过一次对工件的装夹定位就能满足所需焊接位置的焊接工作。
根据产品工艺特性，本工作站两台变位机焊接采用不同的焊接工艺，分为一次组对焊接和二次组对焊接。
该机器人焊接工作站主要包括弧焊机器人、焊接变位机及焊接平台、定位压紧工装、系统集成控制柜、焊接电源、清枪站、冷却水箱、外围防护网等组成。
