直缝自动焊接专机（ID:817670）

机械设备 / 非标机械 / 直缝自动焊接专机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17010504101756.zip	7.73M

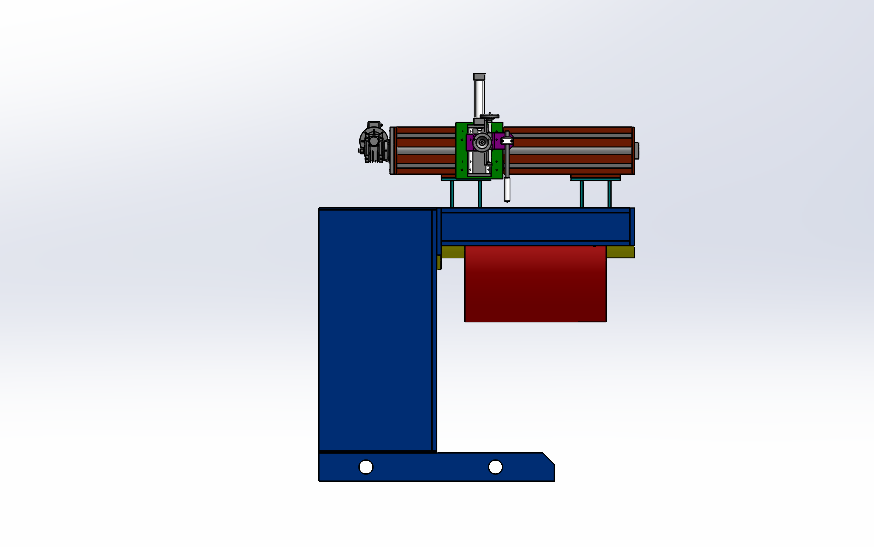

2	主视图.png	46.85K

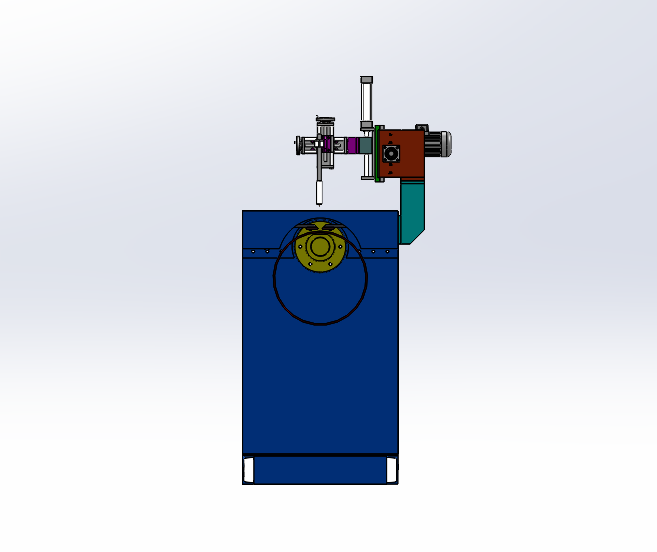

3	侧视图.png	43.52K

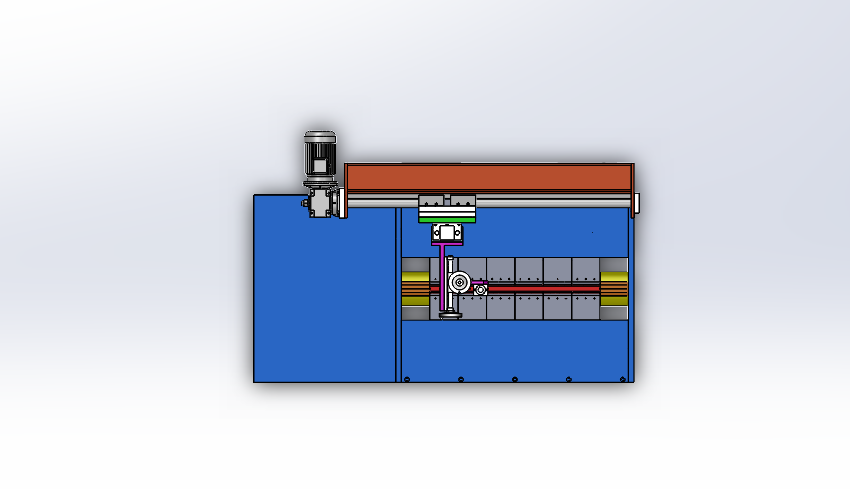

4	俯视图.png	77.26K
5	总图.png	101.63K
6	040_19_FA_P56B5_F4_ZA_b01.sldasm	442.50K
7	10槽钢短普通钢.SLDPRT	208.00K
8	10槽钢长1.SLDPRT	232.50K
9	10槽钢长普通钢.SLDPRT	232.00K
10	12丝杠.SLDPRT	184.00K
11	12丝母.SLDPRT	164.00K
12	12导轴.SLDPRT	149.50K
13	25导轨.SLDPRT	118.50K
14	25滑座.SLDPRT	204.50K
15	80手轮.SLDPRT	148.50K
16	GB／T276-94深沟球轴承6205.SLDPRT	658.00K
17	GB／T6170-20001型六角螺母A级和B级M16.SLDPRT	221.50K
18	GB／T70．1-2000内六角圆柱头螺钉M8×458．8级.SLDPRT	225.00K
19	GB／T95-2002平垫圈C级16×3.SLDPRT	137.00K
20	GB／T95-2002平垫圈C级8×1．6钢.SLDPRT	126.50K
21	L板.SLDPRT	124.50K
22	QGD40X30.SLDPRT	217.50K
23	RV025-090_040.step.sldprt	306.00K
24	SC40X125.SLDPRT	340.50K
25	丝杠.SLDPRT	185.00K
26	侧板I.SLDPRT	162.50K
27	侧板II.SLDPRT	157.00K
28	小车架.SLDPRT	353.00K
29	工件.SLDPRT	163.50K
30	底板138X34.SLDPRT	217.00K
31	底板30X26.SLDPRT	217.00K
32	总装图.SLDASM	2.12M
33	手调138X34.SLDASM	299.50K
34	手调30X26.SLDASM	298.50K
35	挡圈.SLDPRT	140.50K
36	机架焊合件.SLDASM	184.50K
37	机架箱体.SLDPRT	231.00K
38	横梁.SLDPRT	411.50K
39	横梁支撑.SLDPRT	206.50K
40	法兰1.SLDPRT	188.00K
41	法兰2.SLDPRT	222.00K
42	滑块.SLDPRT	148.50K
43	滑块26X30.SLDPRT	205.50K
44	滑块26X54.SLDPRT	205.50K
45	滚珠螺母.SLDPRT	196.50K
46	焊枪.SLDPRT	170.00K
47	焊枪加持快.SLDPRT	259.50K
48	焊枪加持绝缘套.SLDPRT	171.00K
49	焊枪夹持过渡.SLDPRT	171.00K
50	琴键.SLDPRT	189.50K
51	琴键座.SLDPRT	263.00K
52	琴键箱.SLDPRT	267.50K
53	琴键箱上盖板.SLDPRT	147.00K
54	琴键轴.SLDPRT	195.00K
55	琴键铜极.SLDPRT	115.00K
56	电机_P56B5.step.sldprt	149.50K
57	电机轴承室.SLDPRT	213.50K
58	芯轴.SLDPRT	153.50K
59	螺母.SLDPRT	169.00K
60	调节架上支板.SLDPRT	214.50K
61	调节架下支板.SLDPRT	158.00K
62	调节架光杠.SLDPRT	212.00K
63	调节架后支板.SLDPRT	135.50K
64	轴承套_040_19.step.sldprt	92.50K
65	轴承室.SLDPRT	195.50K
66	输入电机法兰_040_P56B5.step.sldprt	229.00K
67	输出法兰_040_ZA.step.sldprt	276.50K
68	输出空心轴_040_19.step.sldprt	97.00K
69	过渡板.SLDPRT	119.50K
70	铜排.SLDPRT	153.00K

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 30

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：sldasm,sldprt

文件大小：7.91M

所需金币：66

上传时间：2023-11-27 10:00:14

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2012

标签

图纸简介

焊枪上下升降有效行程 ………………………… 150mm 行走电机功率 ………………………………… 400W 最大有效焊接行程 …………………………… 1700mm 焊接速度 ………………………………… 300-600mm/min 设备输入电压 …………………………………… 220V 50Hz(三相) 气动系统工作压力 ………………………………… 0.4～0.7MPa
