毕设-换辊机械手-三维SW+二维CAD（ID:818879）

机械设备 / 非标机械 / 毕设-换辊机械手-三维SW+二维CAD

©原创

平面图

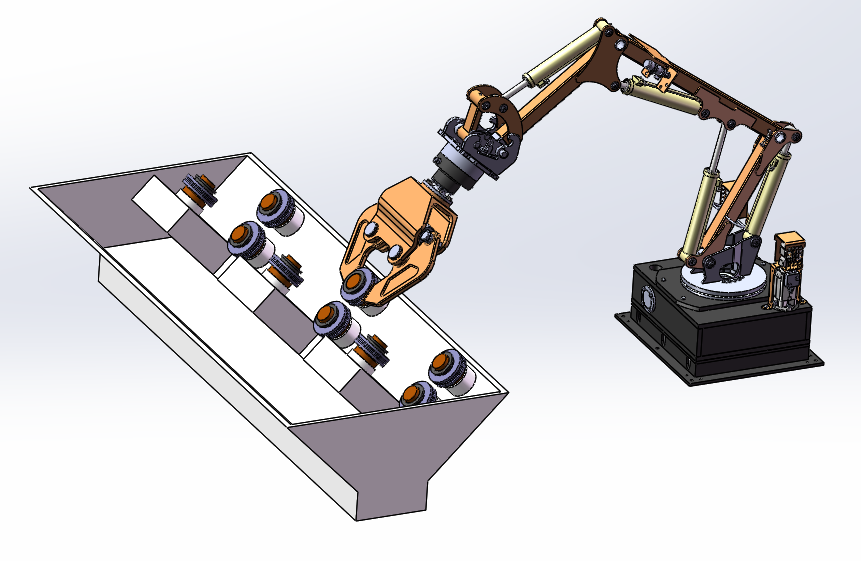

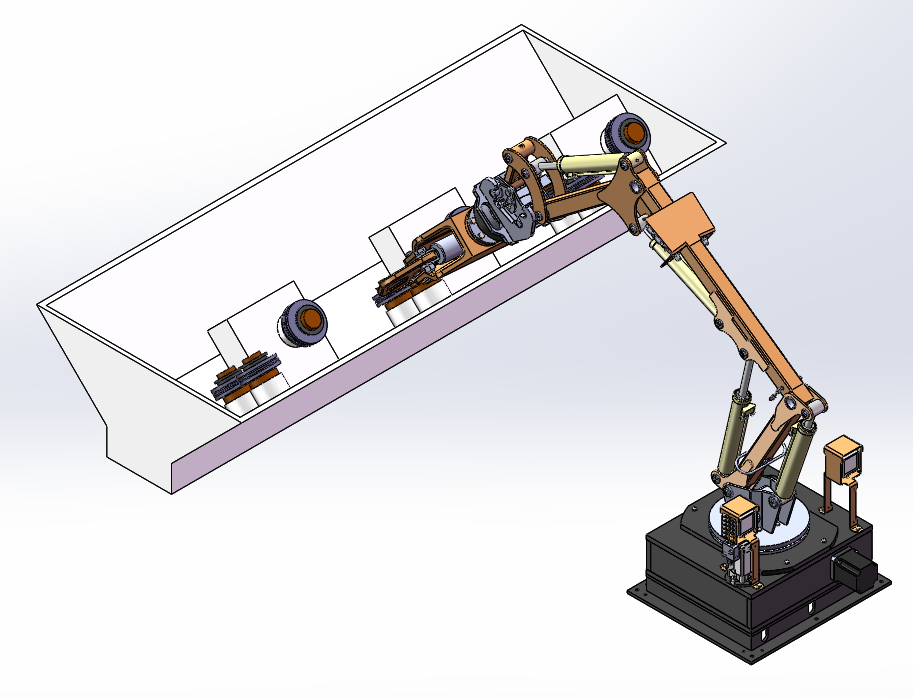

3D视图

文件列表

#	文件名称	文件大小
1	1.jpg	164.27K
2	1701181060981.zip	38.46M
3	2.jpg	162.11K
4	3.jpg	165.17K
5	4.jpg	42.45K

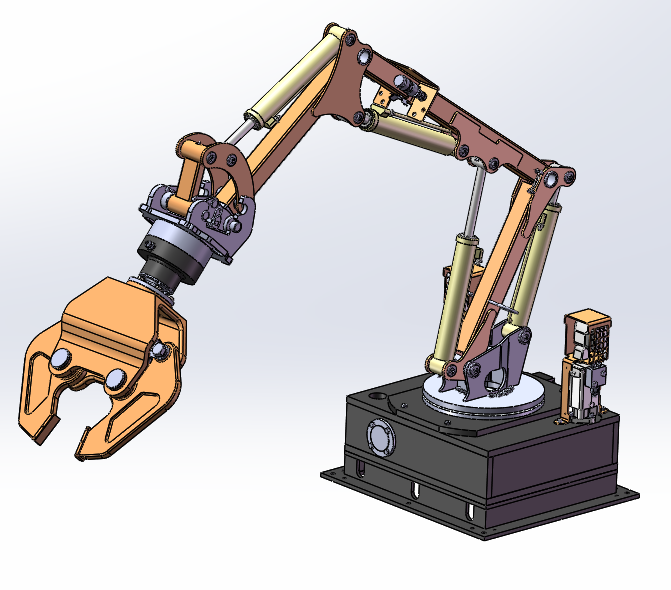

6	A换辊机械手总装配体.SLDASM	7.09M
7	M10垫片.SLDPRT	66.88K
8	M10螺栓.SLDPRT	108.13K
9	M10长螺栓底座.SLDPRT	105.04K
10	M12垫片.SLDPRT	62.84K
11	M12长螺栓.SLDPRT	105.92K
12	M13垫片.SLDPRT	68.50K
13	M16垫片.SLDPRT	67.20K
14	M16螺栓.SLDPRT	158.06K
15	M16螺母.SLDPRT	99.64K
16	M30垫片.SLDPRT	57.95K
17	M30螺栓.SLDPRT	104.20K
18	M30螺母.SLDPRT	110.02K
19	M8加长螺母.SLDPRT	132.95K
20	M8垫片.SLDPRT	67.75K
21	M8沉孔螺栓.SLDPRT	105.62K
22	M8螺栓.SLDPRT	122.91K
23	M8螺母.SLDPRT	118.14K
24	M8长螺栓.SLDPRT	105.36K
25	M8长螺栓中臂.SLDPRT	104.30K
26	中臂.SLDPRT	90.89K
27	中臂块.SLDPRT	64.05K
28	中臂块后.SLDPRT	58.94K
29	中臂油阀.SLDPRT	127.26K
30	中臂油阀2.SLDPRT	204.27K
31	中臂油阀3.SLDPRT	217.99K
32	中臂装配体.SLDASM	501.15K
33	中臂贴片.SLDPRT	79.66K
34	中臂连接板.SLDPRT	273.93K
35	中臂连接板2.SLDPRT	78.28K
36	中臂铁链.SLDPRT	84.40K
37	前臂别销.SLDPRT	93.83K
38	前臂块.SLDPRT	85.34K
39	前臂大臂.SLDPRT	96.88K
40	前臂大臂转轴.SLDPRT	155.88K
41	前臂套垫.SLDPRT	123.11K
42	前臂套筒1.SLDPRT	110.27K
43	前臂弯拉杆.SLDPRT	60.05K
44	前臂挡板.SLDPRT	85.63K
45	前臂支撑柱.SLDPRT	107.50K
46	前臂支撑柱短.SLDPRT	113.43K
47	前臂断臂焊接.SLDASM	98.38K
48	前臂沉孔螺栓M12.SLDPRT	116.22K
49	前臂短臂.SLDPRT	134.05K
50	前臂短螺钉M7.SLDPRT	99.86K
51	前臂短转轴.SLDPRT	90.49K
52	前臂装配体.SLDASM	602.68K
53	前臂连接板.SLDPRT	61.91K
54	前臂连接板2.SLDPRT	89.81K
55	前臂连接螺栓.SLDPRT	130.16K
56	前臂钩爪.SLDPRT	82.29K
57	前臂钩爪支撑板.SLDPRT	76.41K
58	前臂长销.SLDPRT	99.78K
59	后臂.SLDPRT	99.07K
60	后臂板.SLDPRT	46.46K
61	后臂片.SLDPRT	61.87K
62	后臂装配体.SLDASM	375.31K
63	后臂连接.SLDPRT	75.68K
64	后臂连接2.SLDPRT	76.28K
65	后臂连枝.SLDPRT	115.45K
66	套环大.SLDPRT	130.85K
67	底座16048GB276-94轴承.SLDPRT	597.62K
68	底座51315轴承.SLDPRT	300.97K
69	底座6010GB276-94轴承.SLDPRT	360.89K
70	底座6048GB276-94轴承.SLDPRT	370.31K
71	底座6115.SLDPRT	369.96K
72	底座圆盘.SLDPRT	180.23K
73	底座底盘旋转涡杆.SLDPRT	725.94K
74	底座底盘旋转涡杆电机法兰.SLDPRT	164.63K
75	底座底盘旋转涡杆轴承法兰.SLDPRT	117.25K
76	底座底盘旋转涡轮.SLDPRT	1.65M
77	底座底盘旋转涡轮轴.SLDPRT	241.47K
78	底座底盘旋转涡轮轴上法兰油封.SLDPRT	137.05K
79	底座底盘旋转涡轮轴上法兰盖.SLDPRT	139.29K
80	底座底盘旋转涡轮轴下法兰.SLDPRT	211.52K
81	底座底盘旋转电机SGMGH-13A-B键8X7.SLDPRT	121.44K
82	底座底盘法兰盖.SLDPRT	115.95K
83	底座支撑柱.SLDPRT	104.66K
84	底座支撑柱短.SLDPRT	112.67K
85	底座支架.SLDPRT	120.54K
86	底座支架2.SLDPRT	210.71K
87	底座支架3.SLDPRT	118.14K
88	底座支架垫圈.SLDPRT	59.76K
89	底座油阀.SLDPRT	131.54K
90	底座油阀出口.SLDPRT	99.99K
91	底座油阀嘴.SLDPRT	99.70K
92	底座油阀观察口.SLDPRT	57.16K
93	底座涡轮箱.SLDPRT	255.09K
94	底座涡轮键.SLDPRT	52.28K
95	底座液压泵.SLDPRT	206.10K
96	底座液压泵圆环.SLDPRT	66.33K
97	底座液压泵连接.SLDPRT	140.80K
98	底座电脑.SLDPRT	188.00K
99	底座电脑支架.SLDPRT	177.82K
100	底座电脑罩.SLDPRT	393.02K
101	底座箱体底座.SLDPRT	180.82K
102	底座箱体装配.SLDASM	216.61K
103	底座装配体.SLDASM	4.04M
104	底座输出轴挡圈.SLDPRT	140.89K
105	手爪1.SLDPRT	895.63K
106	手爪2.SLDPRT	280.23K
107	手爪减速器1.SLDPRT	112.23K
108	手爪减速器2.SLDPRT	183.49K
109	手爪减速器3.SLDPRT	77.76K
110	手爪减速器4.SLDPRT	102.02K
111	手爪减速器5.SLDPRT	116.80K
112	手爪减速器垫片M8.SLDPRT	63.37K
113	手爪减速器套筒.SLDPRT	63.91K
114	手爪减速器挡油环.SLDPRT	67.61K
115	手爪减速器挡油环小.SLDPRT	68.88K
116	手爪减速器油封.SLDPRT	175.06K
117	手爪减速器螺栓M8.SLDPRT	111.23K
118	手爪减速器螺母.SLDPRT	206.64K
119	手爪减速器装配体.SLDASM	1.55M
120	手爪减速器轴承.SLDPRT	374.41K
121	手爪手指.SLDPRT	215.72K
122	手爪手指连接.SLDPRT	282.96K
123	手爪手指连接2.SLDPRT	158.50K
124	手爪手指连接3.SLDPRT	121.05K
125	手爪手指连接4.SLDPRT	191.05K
126	手爪手指连接5.SLDPRT	81.94K
127	手爪手指连接6.SLDPRT	91.79K
128	手爪手指连接7.SLDPRT	132.36K
129	手爪手指连接挡环.SLDPRT	93.87K
130	手爪油封挡油环.SLDPRT	88.41K
131	手爪装配体.SLDASM	767.31K
132	手爪连接板.SLDPRT	102.03K
133	手爪连接板2.SLDPRT	250.04K
134	手爪销.SLDPRT	78.45K
135	油缸底部套圈.SLDPRT	127.00K
136	油缸推杆.SLDPRT	74.37K
137	油缸推杆底端.SLDPRT	99.63K
138	油缸推杆底端2.SLDPRT	158.51K
139	油缸油封.SLDPRT	165.80K
140	油缸油封2.SLDPRT	72.23K
141	油缸注油螺母.SLDPRT	110.72K
142	油缸筒.SLDPRT	174.07K
143	油缸装配体.SLDASM	563.60K
144	注油孔螺母.SLDPRT	81.80K
145	上升杆1.SLDPRT	278.50K
146	上升杆2.SLDPRT	162.00K
147	伸缩杆.SLDPRT	155.00K
148	前杆.SLDPRT	149.50K
149	弯柱.SLDPRT	232.50K
150	支撑住.SLDPRT	220.50K
151	支撑住上.SLDPRT	314.00K
152	机械爪.SLDPRT	267.50K
153	液压缸.SLDPRT	228.50K
154	装配体1.SLDASM	421.50K
155	轧机.SLDPRT	166.63K
156	轧机装配体.SLDASM	175.19K
157	辊环.SLDPRT	94.50K
158	辊轴.SLDPRT	76.12K
159	连接件.SLDPRT	162.50K
160	销粗.SLDPRT	150.50K
161	销细.SLDPRT	180.50K
162	锥套.SLDPRT	73.33K

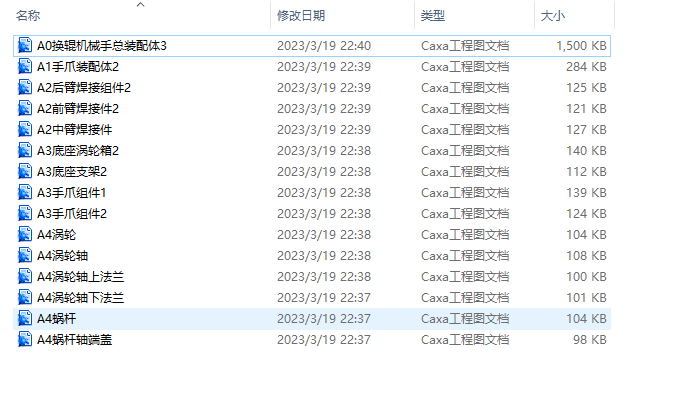

163	A0换辊机械手总装配体3.exb	1.46M
164	A1手爪装配体2.exb	283.50K
165	A2中臂焊接件.exb	126.50K
166	A2前臂焊接件2.exb	121.00K
