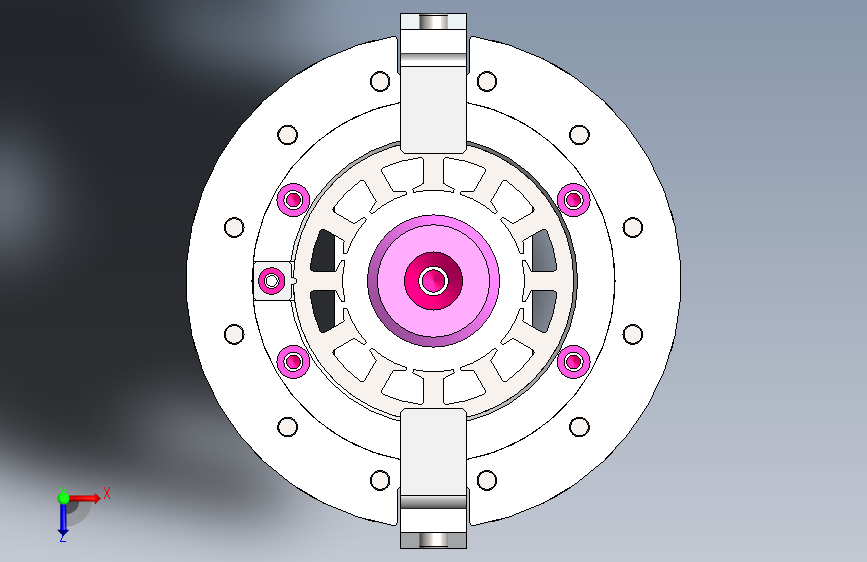

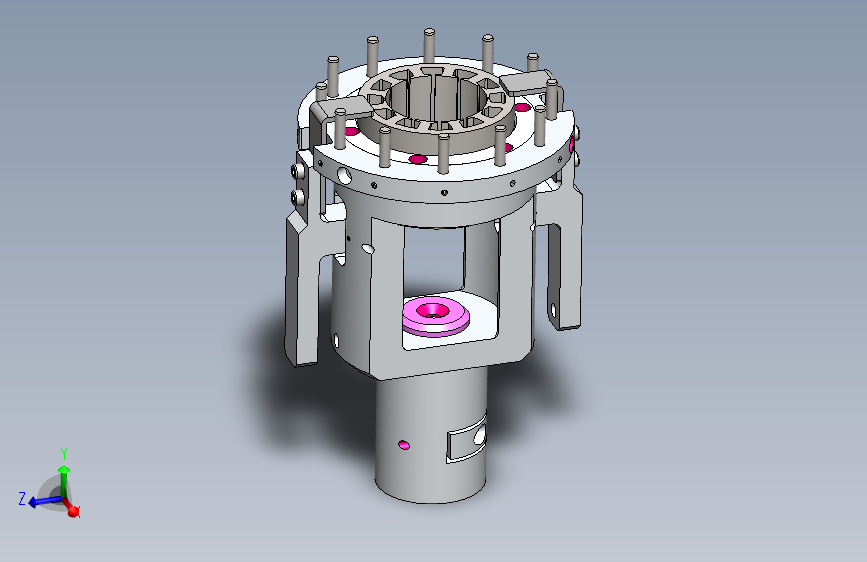

无刷内定子绕线工装（ID:821391）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17014196697504.zip | 2.35M |
| 2 | 00-无刷内定子绕线工装.SLDASM | 458.07K |
| 3 | 内六角螺钉M5X10.SLDPRT | 141.63K |
| 4 | 圆柱销Φ6XN.SLDPRT | 138.94K |
| 5 | 夹爪.SLDPRT | 109.06K |
| 6 | 夹爪压块.SLDPRT | 93.34K |
| 7 | 定位圈.SLDPRT | 314.94K |
| 8 | 定子铁芯.SLDPRT | 178.19K |
| 9 | 工装主体.SLDPRT | 284.50K |
| 10 | 工装底座套.SLDPRT | 196.51K |
| 11 | 扪盖.SLDPRT | 91.92K |
| 12 | 线柱固定圈.SLDPRT | 393.98K |
| 13 | 铁芯定位块.SLDPRT | 83.11K |
此图纸下载需要40金币
立即下载
发布者
地瓜炖土豆
创作: 115
粉丝: 26
加入时间：2022-10-20
模型信息
图纸格式：sldasm,sldprt
文件大小：2.41M
所需金币：40
上传时间：2023-12-01 16:34:30
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
绕线机
无刷电机
图纸简介

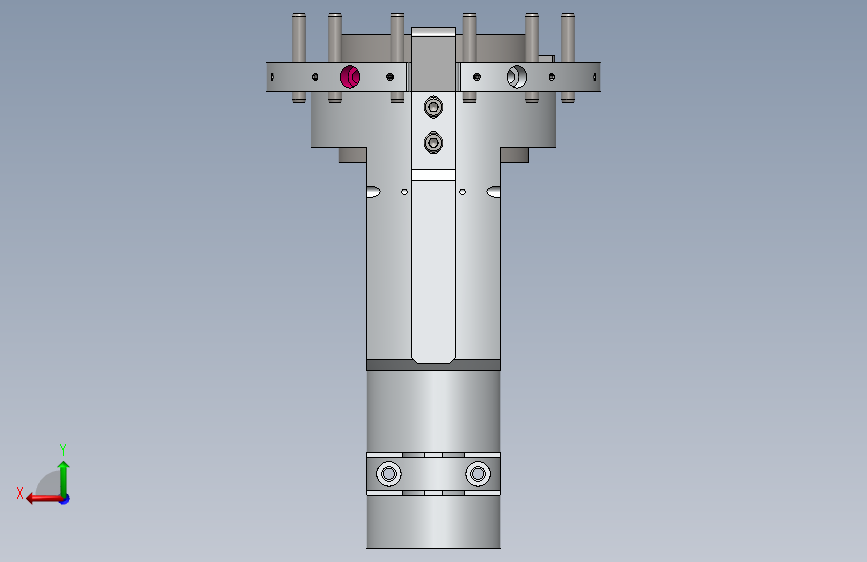

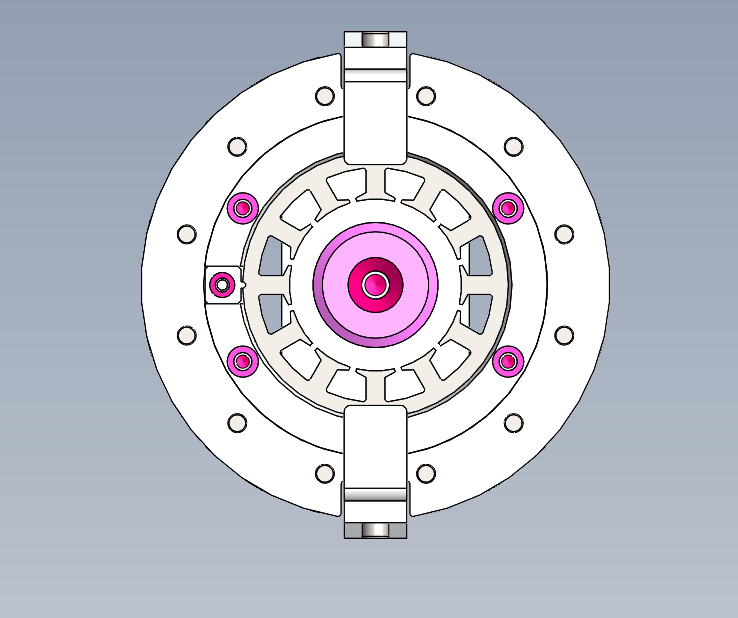

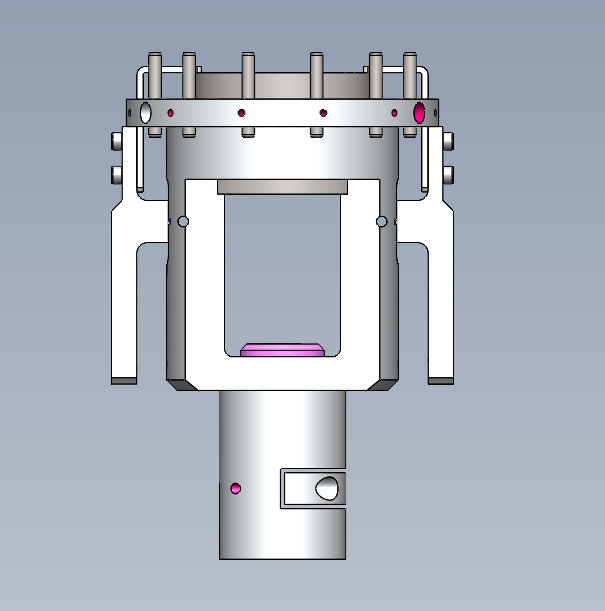

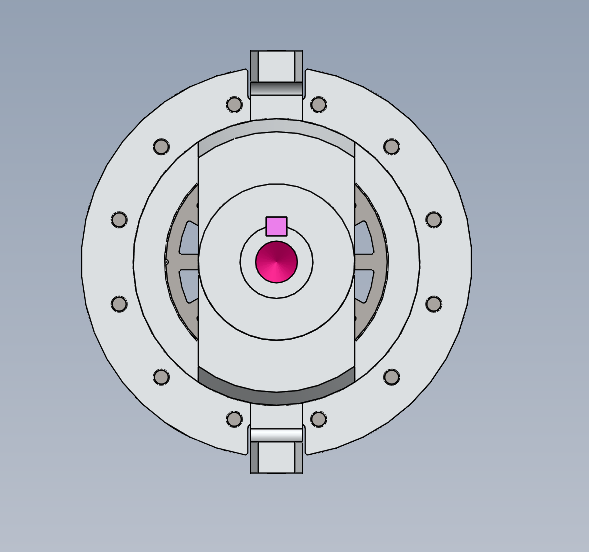

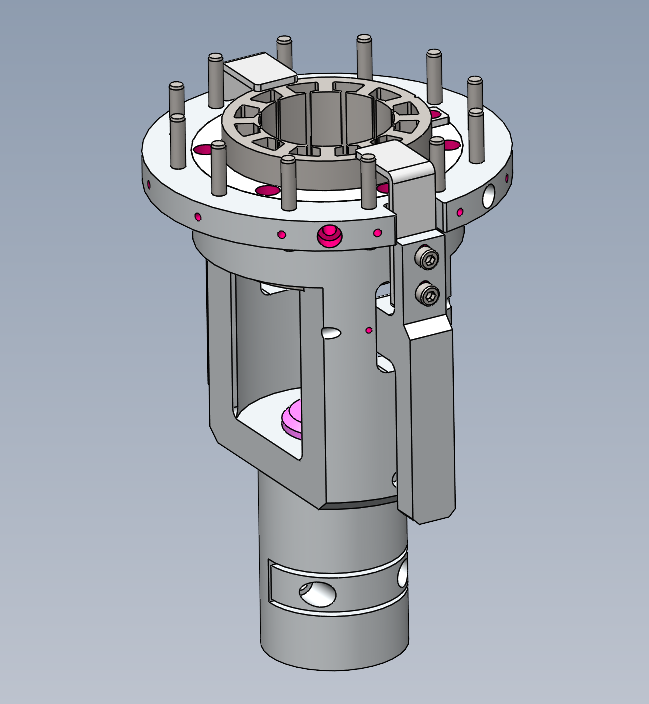

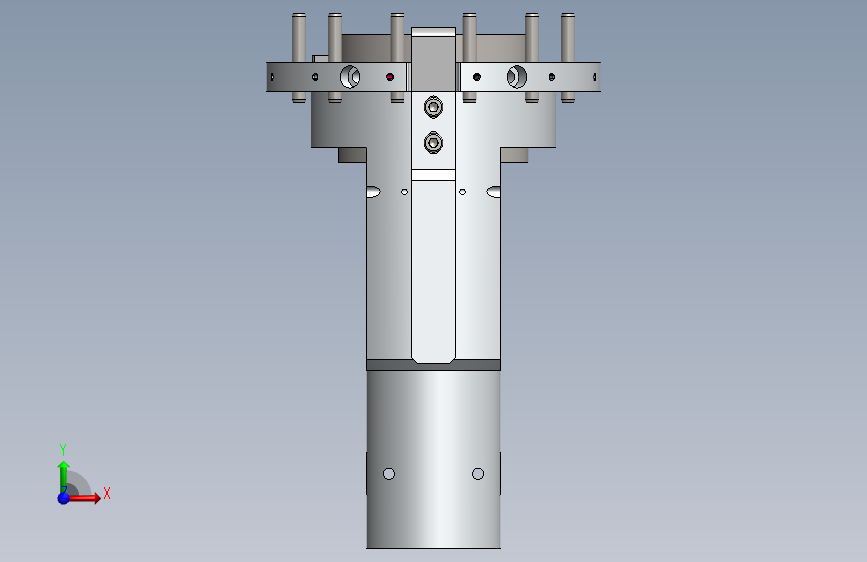

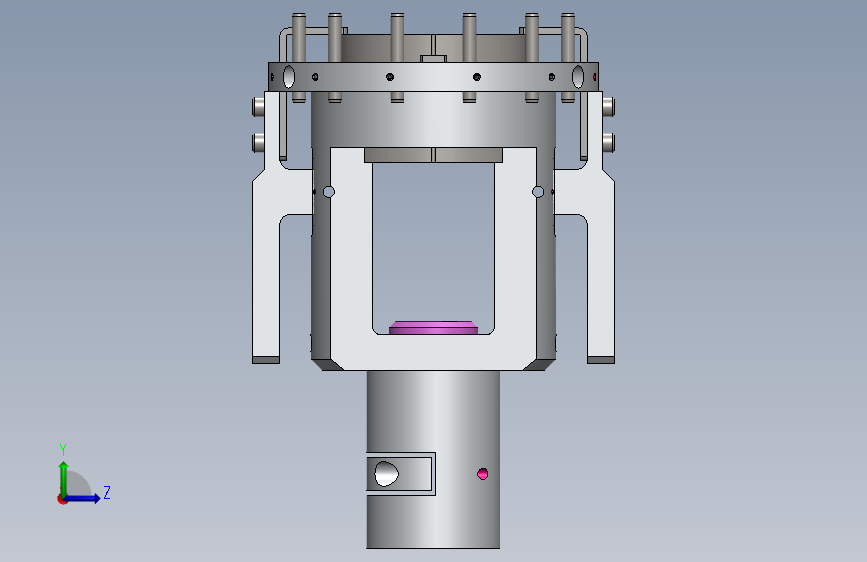

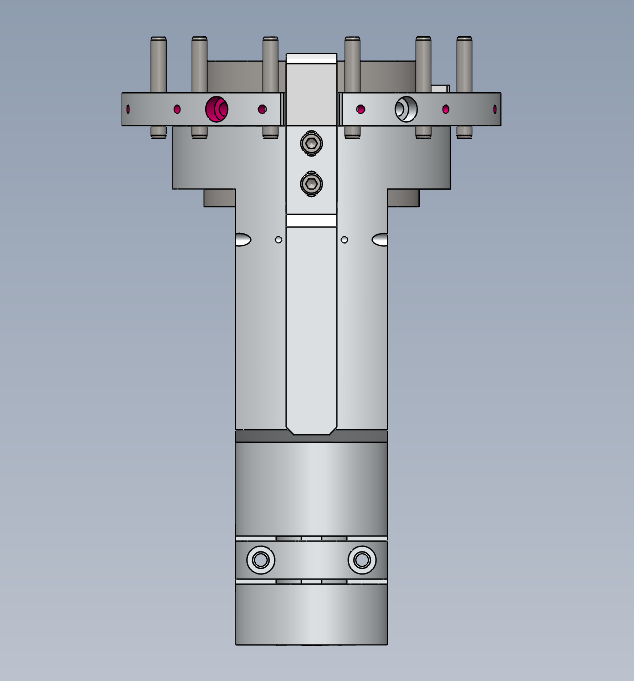

这是一套无刷电机定子内绕机的典型工装，适合各种台达系统的绕线机，其他系统只需改变接口尺寸即可。模型为Solidworks2020版本，零件特征，草图，尺寸以及装配关系俱全。
