齿轮输送线驱动装置（ID:825515）

查找相似图纸

机械设备 / 输送提升设备 / 齿轮输送线驱动装置

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	11.EASM	2.39M
2	11.IGS	48.61M
3	11.png	393.88K
4	11.stp	35.75M
5	11.x_t	22.37M
6	22.png	298.26K
7	33.png	454.39K
8	44.png	627.96K
9	55.png	215.63K
10	66.png	189.91K
11	77.png	187.86K
12	medium.png	299.68K
13	QQ截图20140808143620.png	175.19K
14	QQ截图20140808143633.png	99.46K
15	QQ截图20140808143659.png	102.87K
16	QQ截图20140808143708.png	123.18K
17	QQ截图20140808143717.png	112.37K
18	输送机视频.mp4	4.46M
19	11.asm.1	25.44K
20	11__out.log.1	6.19K
21	circlip_din_471_-_25_x_1_2.prt.1	93.09K
22	gaika_m10.prt.1	292.07K
23	m20_______.prt.1	316.83K
24	manifold_solid_brep-130067.prt.1	75.96K
25	manifold_solid_brep-130531.prt.1	1.68M
26	manifold_solid_brep-131965.prt.1	78.77K
27	manifold_solid_brep-132157.prt.1	78.85K
28	manifold_solid_brep-132349.prt.1	79.65K
29	manifold_solid_brep-200465.prt.1	65.15K
30	manifold_solid_brep-200757.prt.1	65.24K
31	manifold_solid_brep-200855.prt.1	47.14K
32	manifold_solid_brep-200961.prt.1	46.81K
33	z15_19_05.prt.1	1.17M
34	__o__________-_________.prt.1	88.18K
35	_____m10__l_80_.prt.1	571.36K
36	______-15485.prt.1	378.48K
37	______-193511.prt.1	204.64K
38	______-38427.prt.1	605.85K
39	______10_30.prt.1	598.90K
40	______10_40.prt.1	694.99K
41	______12_45.prt.1	665.57K
42	______12_80.prt.1	590.30K
43	______16_50.prt.1	678.84K
44	______16______.asm.1	29.80K
45	______2__19_05.prt.1	293.65K
46	______2__19_05_333.asm.1	27.69K
47	______5.prt.1	500.83K
48	______5_10.prt.1	425.80K
49	______5_25.prt.1	726.18K
50	______6.prt.1	533.76K
51	______8_30.prt.1	572.76K
52	______8_40.prt.1	766.37K
53	______8_50.prt.1	979.17K
54	______m10__.prt.1	63.20K
55	______m12__.prt.1	64.08K
56	_______-102925.prt.1	50.67K
57	_______-130533.asm.1	27.49K
58	_______12.prt.1	321.63K
59	_______16-156255.prt.1	369.97K
60	_______16-62485.prt.1	63.98K
61	_______16_1_______16______.prt.1	62.97K
62	________.prt.1	67.50K
63	_________.prt.1	60.20K
64	__________25_42_17.prt.1	2.78M
65	__________40_80_23.prt.1	2.18M
66	__________55_140_33.prt.1	1.85M
67	__________90_155________.prt.1	1.23M
68	__________95_200.prt.1	874.30K
69	__________m.prt.1	839.76K
70	___________-71047.prt.1	447.10K
71	___________-73431.prt.1	190.21K
72	___________1.prt.1	65.04K
73	___________65.prt.1	1.28M
74	____________.prt.1	42.32K
75	____________m12.prt.1	52.38K
76	_____________-107657.prt.1	57.41K
77	_____________-43255.prt.1	253.10K
78	_____________-______-17735.prt.1	99.17K
79	_____________-______-34115.prt.1	65.46K
80	_____________-______________.prt.1	108.24K
81	_____________10.prt.1	59.75K
82	______________-125213.prt.1	132.28K
83	______________-200169.prt.1	350.10K
84	______________-33575.prt.1	117.34K
85	______________-34647.prt.1	167.98K
86	______________-67499.prt.1	60.57K
87	_______________-194317.prt.1	89.47K
88	_______________-44177.prt.1	148.71K
89	_______________-65721.prt.1	91.31K
90	_______________-______.prt.1	99.72K
91	________________-___.prt.1	64.69K
92	________________-______.prt.1	99.35K
93	________________-________.prt.1	65.18K
94	________________-___________.prt.1	103.27K
95	________________.prt.1	185.93K
96	_________________-116365.prt.1	1.91M
97	_________________-129805.prt.1	166.31K
98	_________________-149491.prt.1	3.16M
99	_________________1.asm.1	565.77K
100	__________________-124251.prt.1	122.35K
101	__________________-14201.prt.1	1.16M
102	__________________-184265.prt.1	42.33K
103	__________________-198969.prt.1	847.26K
104	___________________-200963.asm.1	27.05K
105	___________________-207691.prt.1	1.61M
106	___________________-67375.prt.1	220.30K
107	___________________1.prt.1	6.77M
108	___________________2___19_05_.prt.1	6.30M
109	____________________-1-122617.prt.1	66.59K
110	____________________-1-184689.prt.1	43.95K
111	____________________-122371.prt.1	64.61K
112	____________________-123973.prt.1	325.54K
113	____________________-129407.prt.1	91.87K
114	____________________-184511.prt.1	58.30K
115	____________________-185931.prt.1	390.82K
116	____________________-186431.prt.1	132.57K
117	____________________-2.prt.1	58.43K
118	_____________________-______.prt.1	104.45K
119	_____________________.prt.1	204.16K
120	_____________________19_05_.prt.1	38.71K
121	______________________-200759.asm.1	26.41K
122	______________________-30655.prt.1	1.60M
123	______________________-32195.prt.1	354.42K
124	______________________-32699.prt.1	183.92K
125	______________________222.prt.1	5.84M
126	_______________________-_______.prt.1	66.12K
127	_______________________24.prt.1	112.76K
128	_______________________48.prt.1	118.91K
129	________________________-156359.prt.1	63.06K
130	________________________-157169.prt.1	365.74K
131	________________________-194545.prt.1	38.73K
132	________________________-195001.prt.1	71.62K
133	________________________.prt.1	89.75K
134	_________________________-17371.prt.1	653.41K
135	_________________________-17883.prt.1	107.75K
136	_________________________-65837.prt.1	39.12K
137	_________________________1.asm.1	105.46K
138	_________________________140_x_.prt.1	42.93K
139	___________________________105.prt.1	87.25K
140	___________________________110.prt.1	86.66K
141	____________________________.prt.1	44.71K
142	____________________________140.prt.1	43.82K
143	_____________________________.prt.1	38.34K

此图纸下载需要50金币

立即下载

发布者

whqq

创作: 436

粉丝: 14

加入时间：2023-07-02

私信

关注

模型信息

图纸ID：825515

图纸格式：easm,igs,stp,x_t,asm,prt

文件大小：72.05M

所需金币：50

上传时间：2023-12-02 16:26:26

是否可编辑：可修改，不包括参数

软件版本：PROE 5.0

标签

输送线

链轮

图纸简介

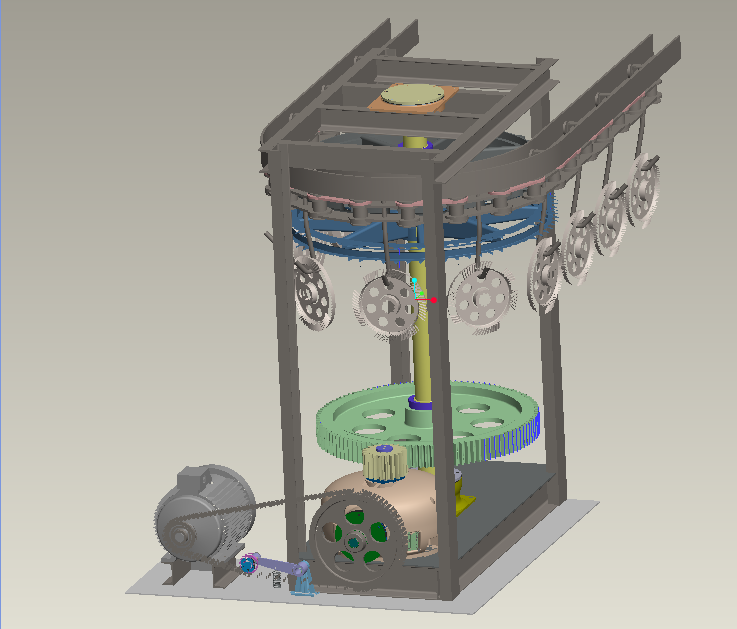

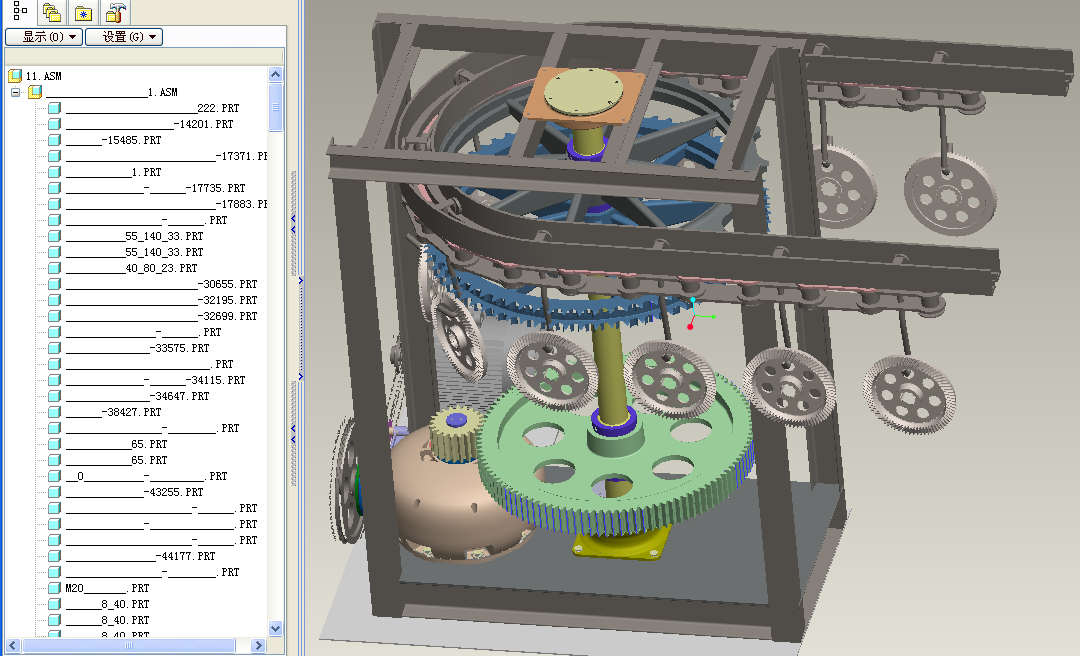

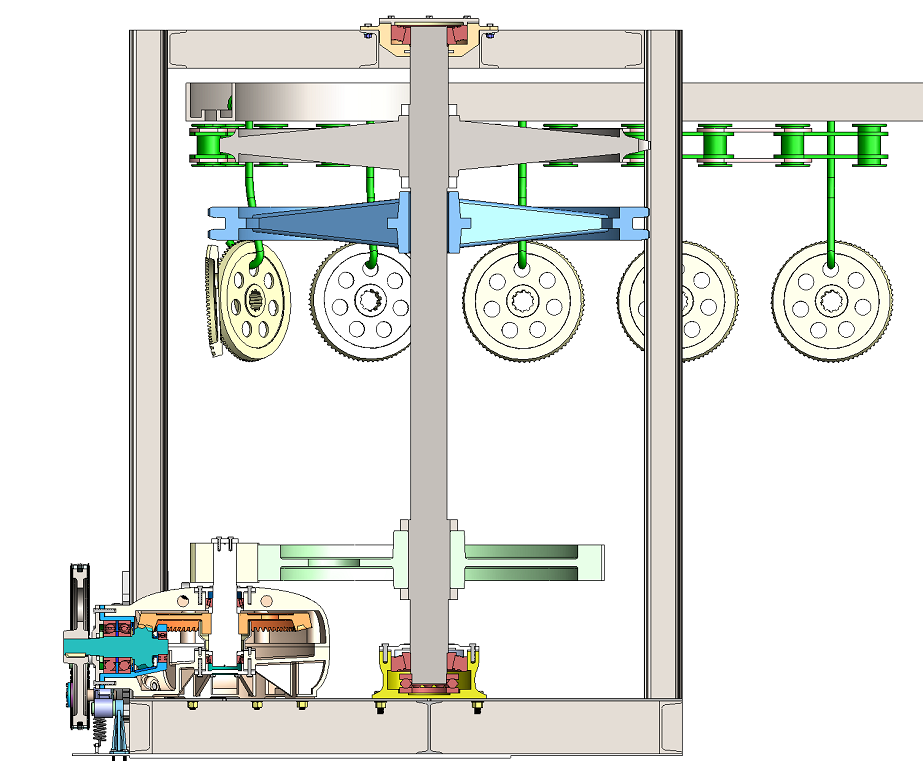

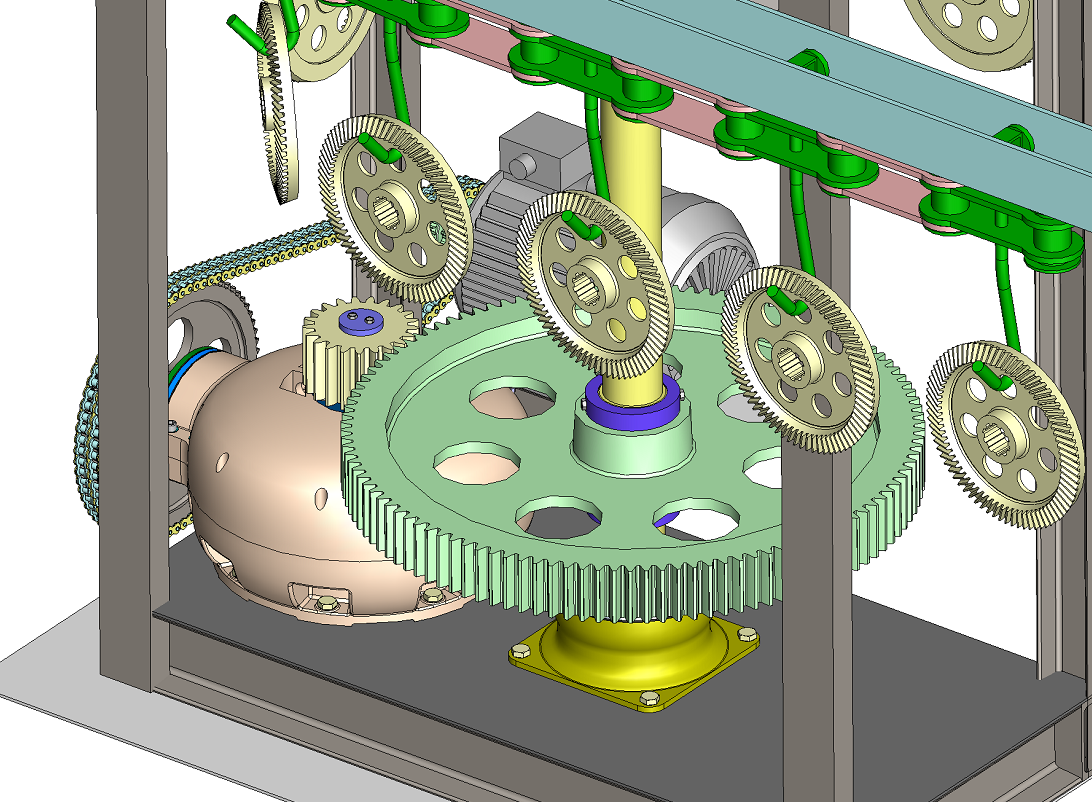

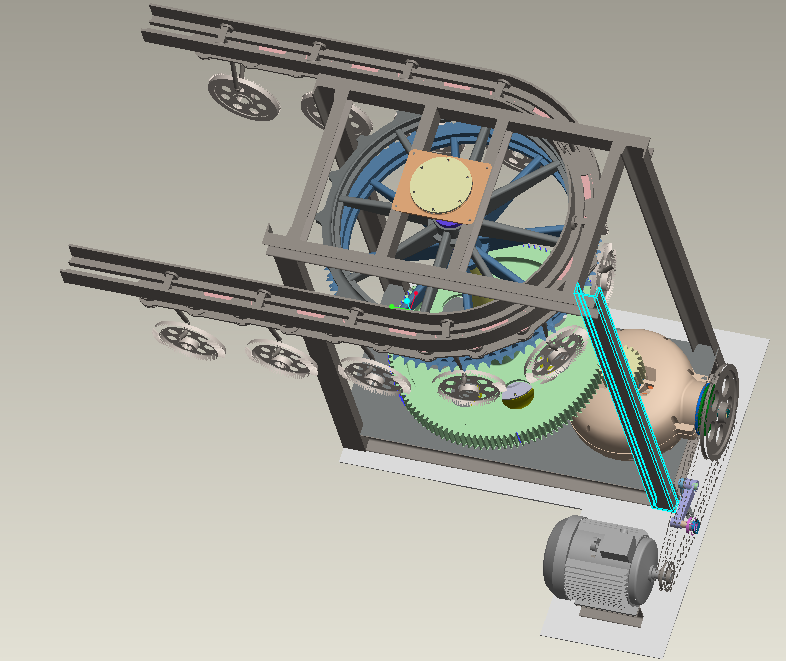

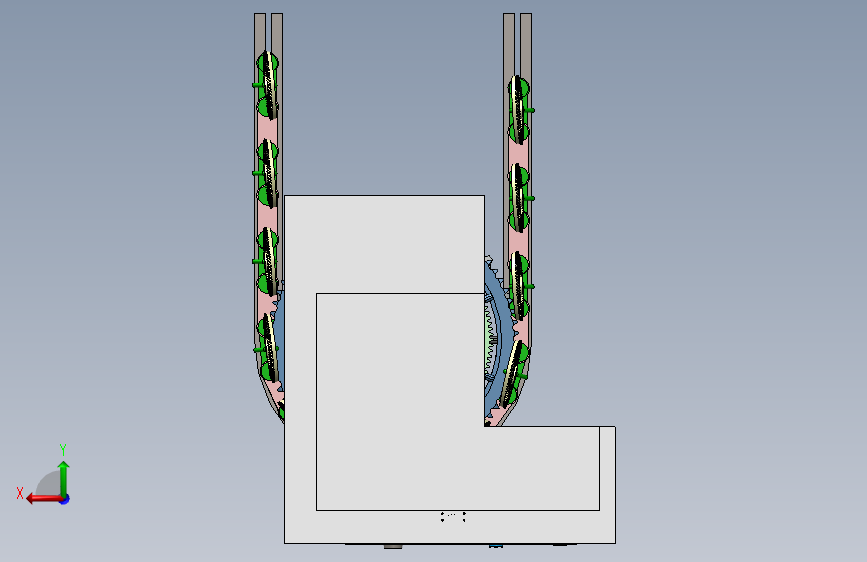

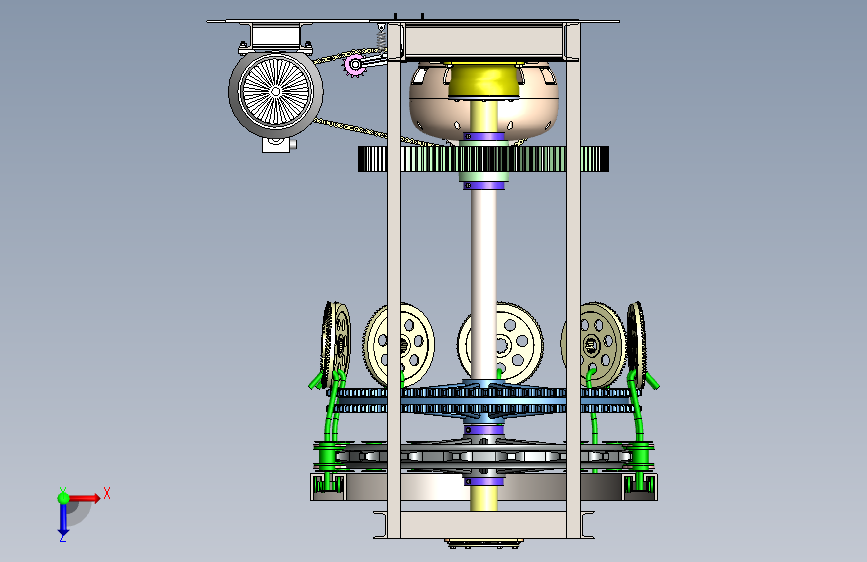

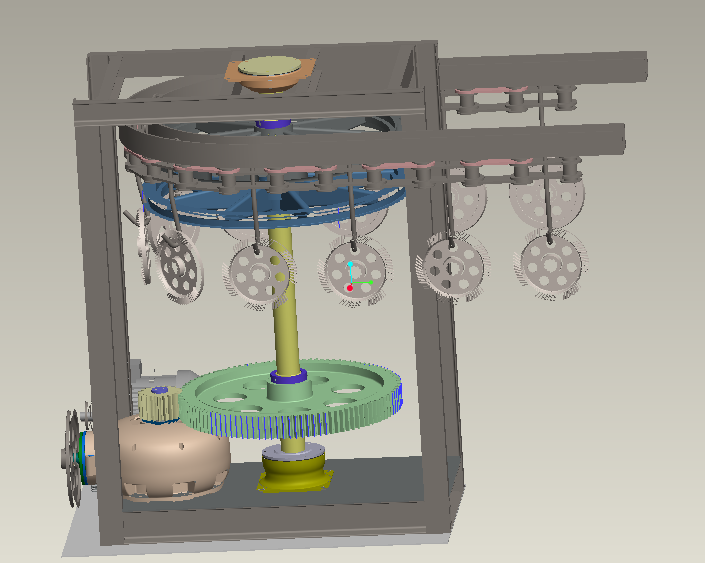

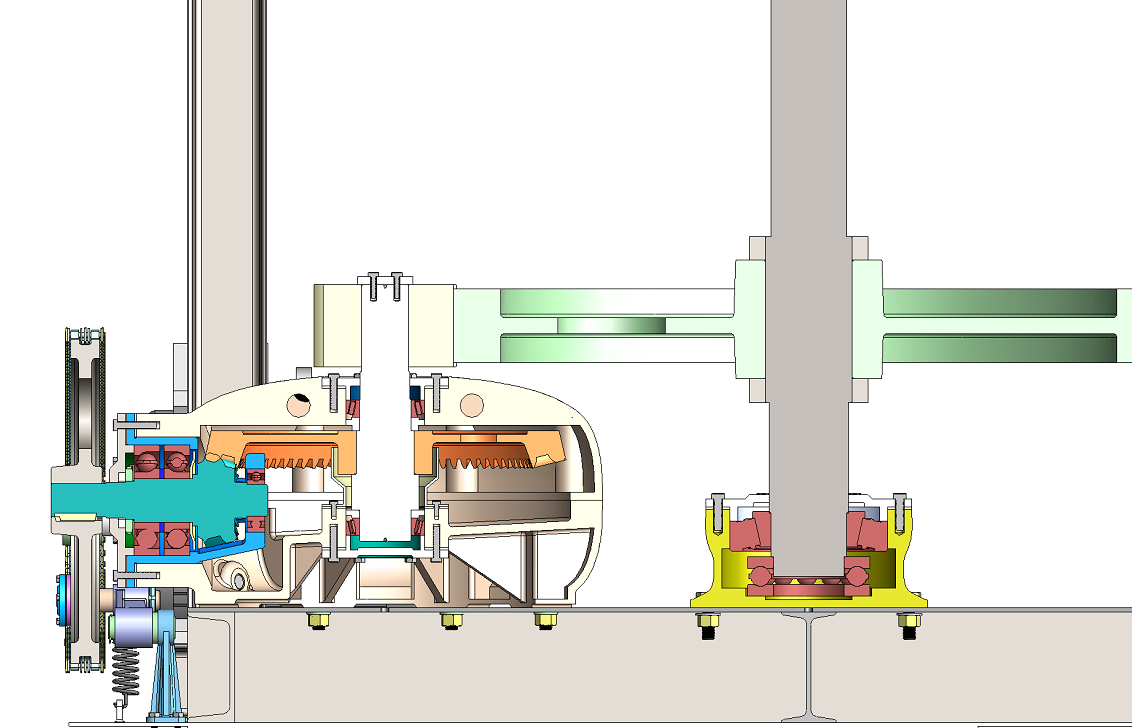

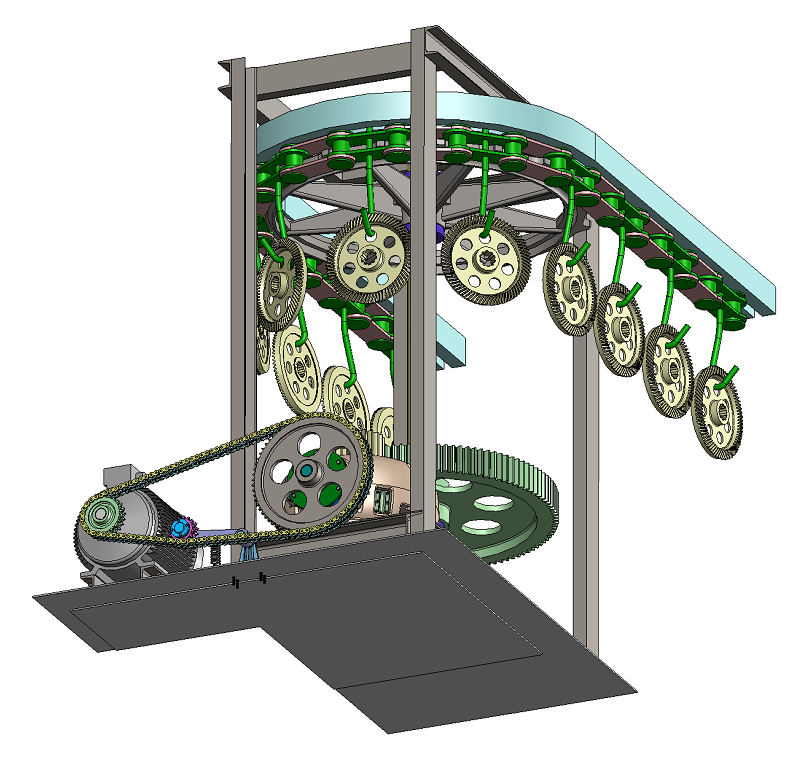

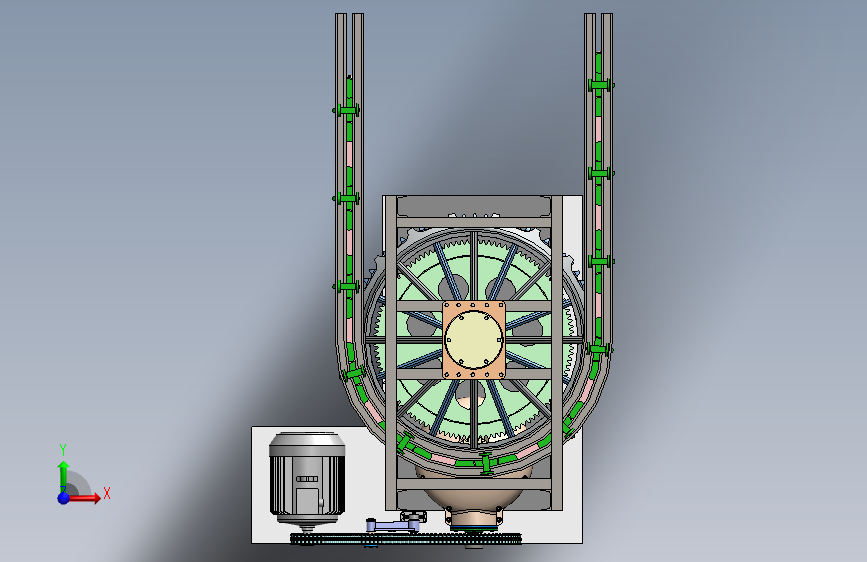

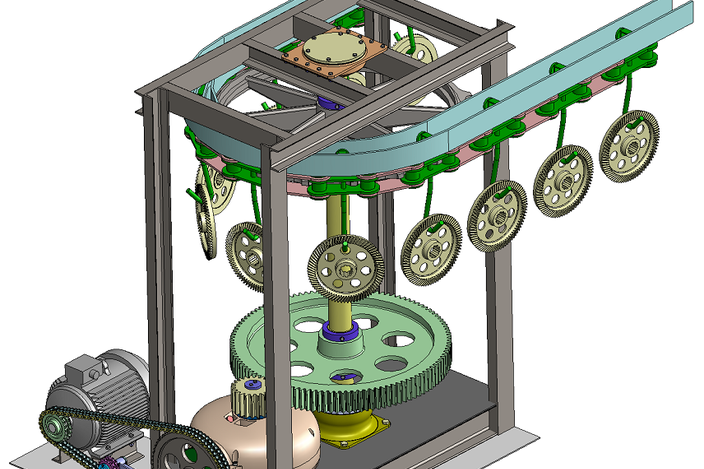

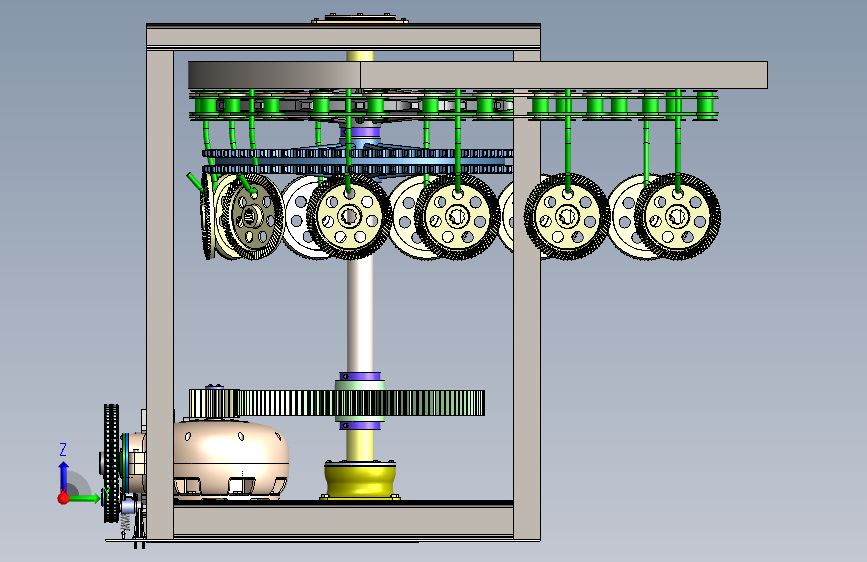

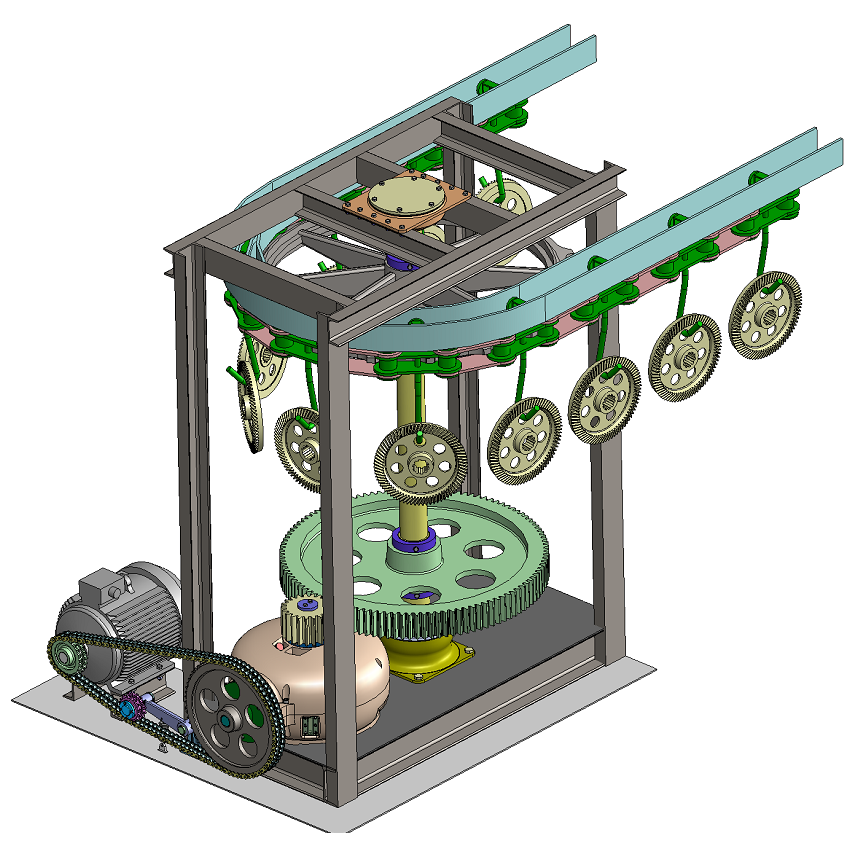

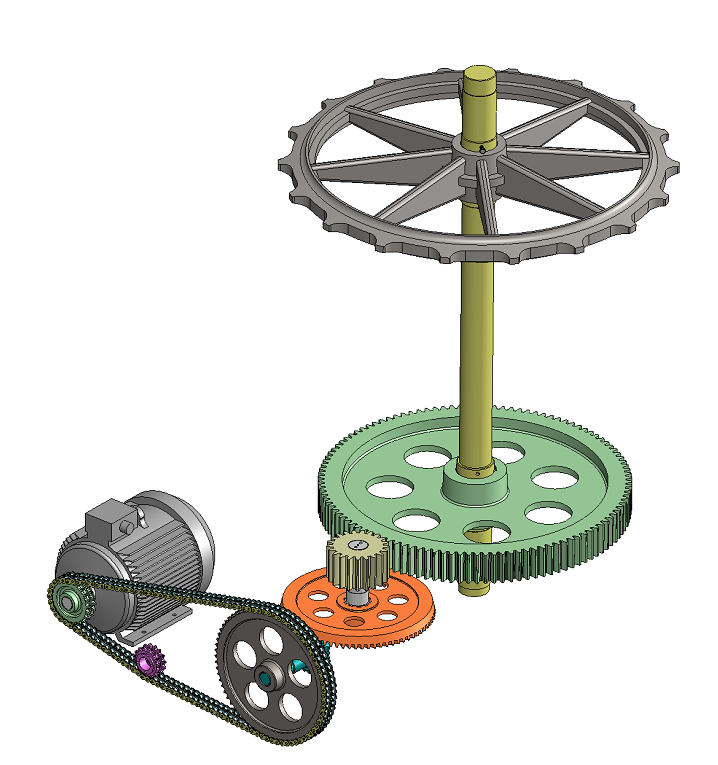

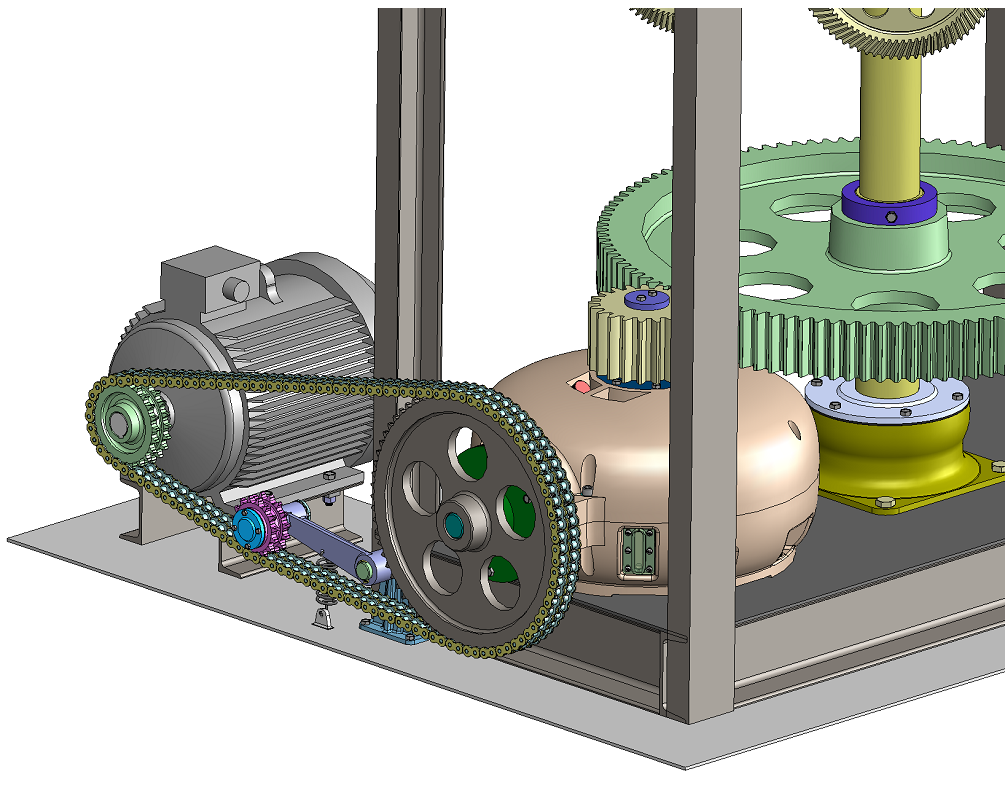

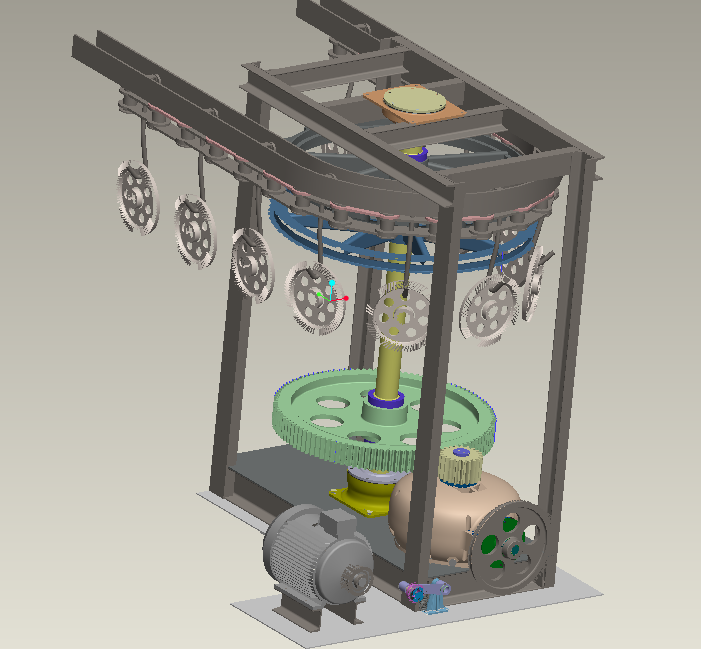

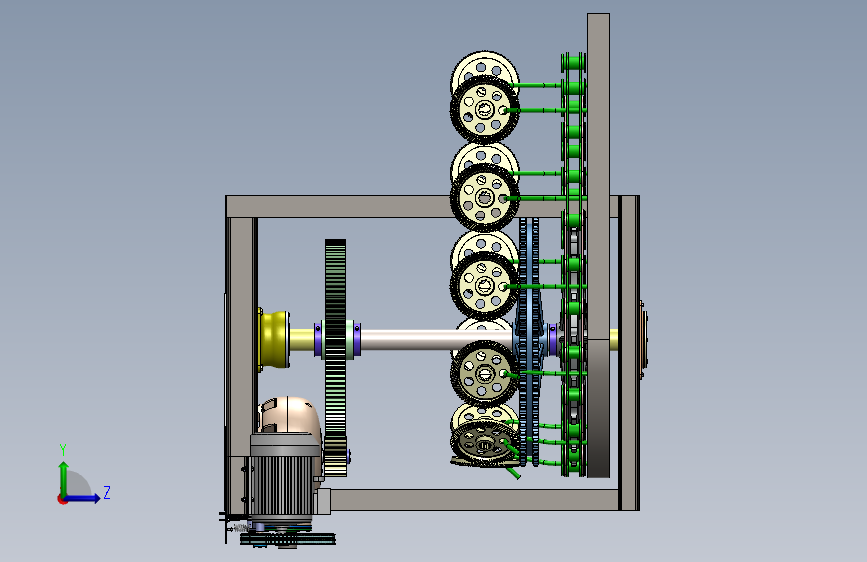

这是一个上世纪机械加工车间常用的苏式输送线的驱动装置，主要是由电动机、链轮链条、蜗轮蜗杆、齿轮传动、输送线、输送线驱动轮、产品齿轮、架子等组成。根据本人经验来看，还应该有链条张紧装置，以便于调节链条的松紧程度，发动机车间的输送也可以采用这种输送方法。可以作为相关设计参考教学使用，文件格式为proe5.0，有特征无参数可以修改，还有stp、igs、esam、x-t格式。
