重载顶升定位顶升定位
（ID:827512）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | ACA2725-1.SLDASM | 92.41K |
| 2 | AG01B-001-A.SLDPRT | 163.46K |
| 3 | AG01B-002-A.SLDPRT | 123.67K |
| 4 | AG01B-003-A.SLDPRT | 347.22K |
| 5 | AG01B-004-A.SLDPRT | 183.56K |
| 6 | AG01B-005-A.SLDPRT | 142.94K |
| 7 | AG01B-006-A.SLDPRT | 116.17K |
| 8 | AG01B-007-A.SLDPRT | 107.51K |
| 9 | AG01B-008-A.SLDPRT | 149.39K |
| 10 | AG01B-009-A.SLDPRT | 124.46K |
| 11 | AG01B-010-A.SLDPRT | 110.02K |
| 12 | AG01B-011-A.SLDPRT | 278.75K |
| 13 | AG01B-012-A.SLDPRT | 125.75K |
| 14 | AG01B-013-A.SLDPRT | 178.12K |
| 15 | AG01B-014-A.SLDPRT | 453.01K |
| 16 | AG01B-015-A.SLDPRT | 125.57K |
| 17 | AG01B-016-A.SLDPRT | 310.08K |
| 18 | AG01B-017-A.SLDPRT | 354.04K |
| 19 | AG01BA.SLDASM | 1.36M |
| 20 | C-NASTFZ20.SLDPRT | 119.08K |
| 21 | GB／T1097-1979导向平键A型12×40.SLDPRT | 155.92K |
| 22 | GB／T5783-2000六角头螺栓全螺纹M12×80.SLDPRT | 183.76K |
| 23 | GB／T6172．1-2000六角薄螺母A级和B级M20.SLDPRT | 119.76K |
| 24 | GB／T93-1987标准型弹性垫圈零件20×10.SLDPRT | 130.29K |
| 25 | GB／T97．2-1985平垫圈倒角型A级20×3.SLDPRT | 65.79K |
| 26 | HGR30R280E1E220.SLDPRT | 167.09K |
| 27 | HGW30CAZO.SLDPRT | 507.31K |
| 28 | LMF01_d30.SLDPRT | 109.58K |
| 29 | MDBL100-125Z-M9P_0_0_0_.SLDASM | 198.25K |
| 30 | RFIDM18X80.SLDPRT | 68.57K |
| 31 | RFID支架.SLDASM | 85.03K |
| 32 | UAC27-D30-V20-T2-.SLDPRT | 68.12K |
| 33 | YFF11-D16-P20.SLDPRT | 120.77K |
| 34 | YFF21-D16-P20.SLDPRT | 145.27K |
| 35 | _ACA-2725-1_Body.SLDPRT | 29.95K |
| 36 | _ACA-2725-1_NT.SLDPRT | 26.81K |
| 37 | _MB-L10_MB_1.SLDPRT | 30.42K |
| 38 | _MB100-125Z_ROD.SLDPRT | 22.42K |
| 39 | _MB100-M9P_SM_1.SLDPRT | 36.46K |
| 40 | _MB100-M9P_SW_1.SLDPRT | 23.54K |
| 41 | _MB100-NT-10_NUT_1.SLDPRT | 24.28K |
| 42 | _MDB100-125Z0_BODY.SLDPRT | 70.88K |
| 43 | 接近检测距离5gx-112ml.SLDPRT | 132.00K |
此图纸下载需要199金币
立即下载
发布者
模型信息
图纸ID：827512
图纸格式：sldasm,sldprt
文件大小：7.25M
所需金币：199
上传时间：2023-12-05 17:31:36
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
顶升定位
重载顶升定位机构
卧式顶升机构
顶升机构
图纸简介

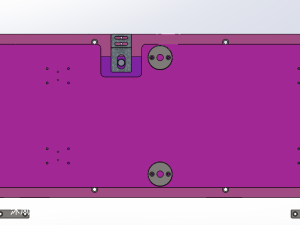

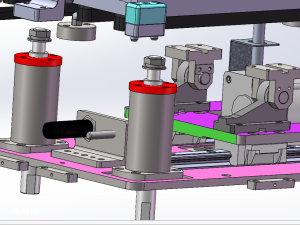

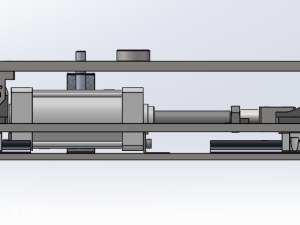

该机构为锂电模组料盘顶升定位机构，该机构为斜坡机构，最大承重500kg，定位精度为±0.03mm，利用气缸进行它的顶升及下降动作，选用标准的直线轴承及光轴配合，该机构数模可编辑，可根据实际运用进行更改。
