CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）（ID:829442）
![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/6717ae3d-1ed7-4191-9e03-48b656ee1e6a原图主0.png)

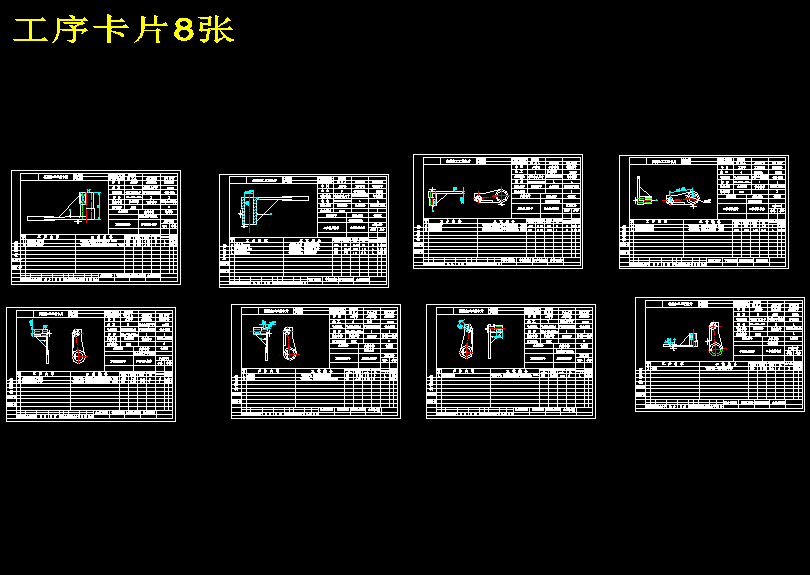

![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/工序卡片8张.png)

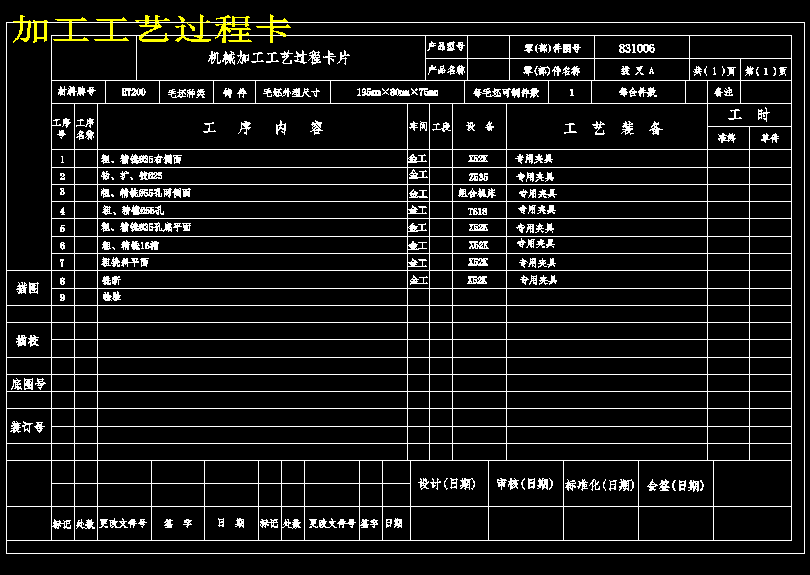

![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/加工工艺过程卡.png)

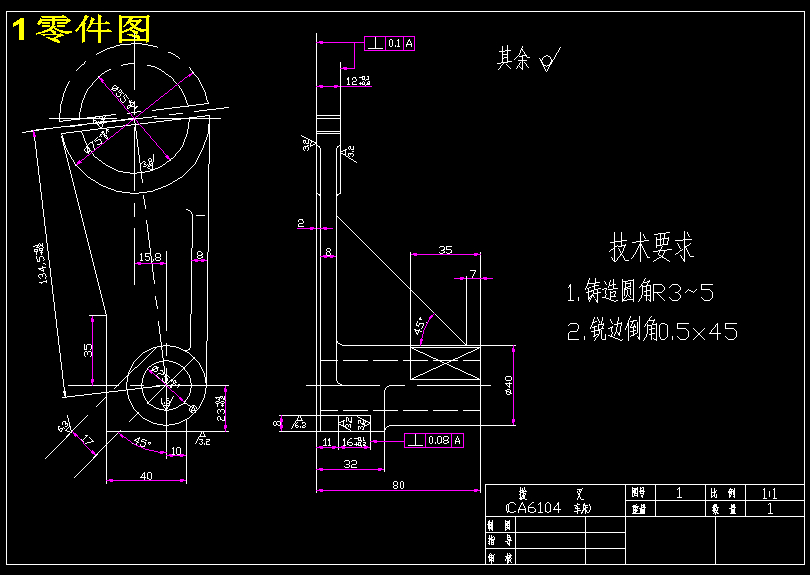

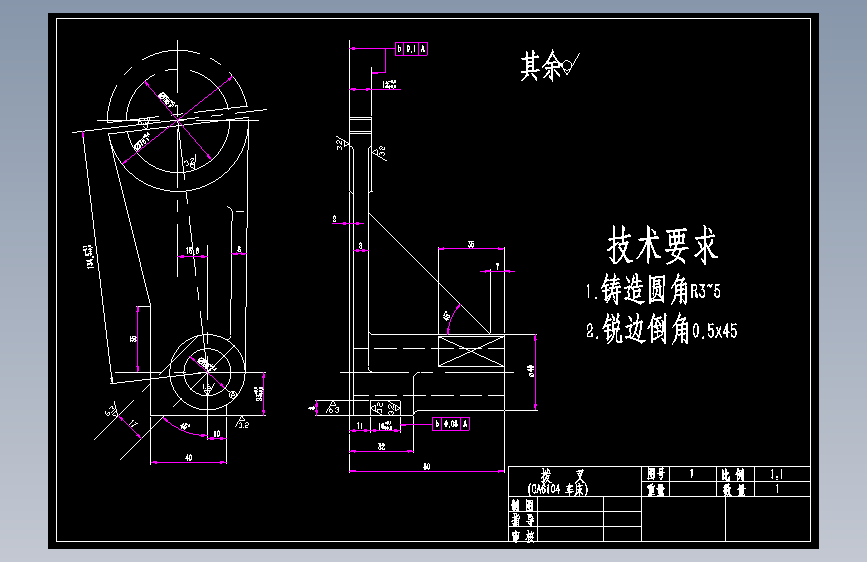

![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/1零件图.png)
![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/b0ba96e2-728f-4a53-93e2-5d8eb211b19e原图主0.png)
![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/d235550f-c1c4-44d4-b454-6e17bc515d46原图主0.png)
![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/f37992a8-3c59-4fe2-beed-0130eaf6f06e原图主0.png)
![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/f7f192ee-2214-4558-8c6b-1a5b70885a1d原图主0.png)

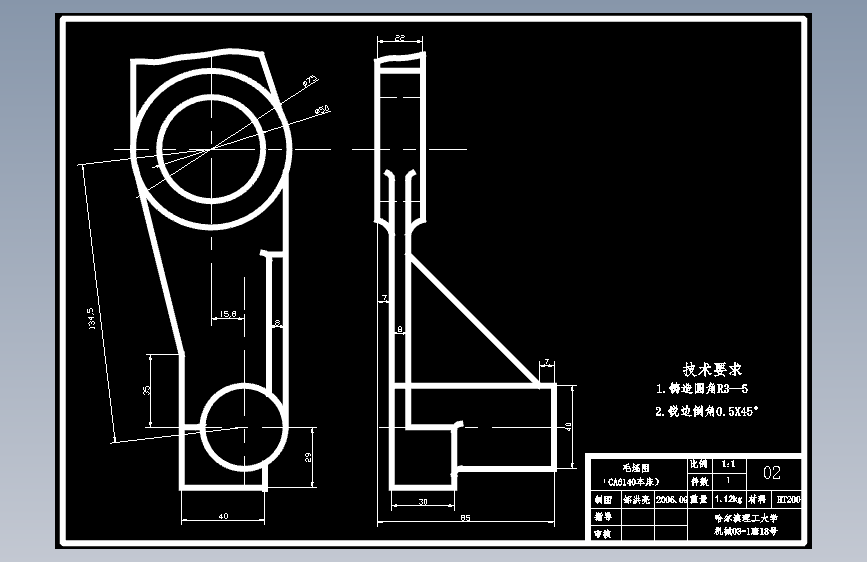

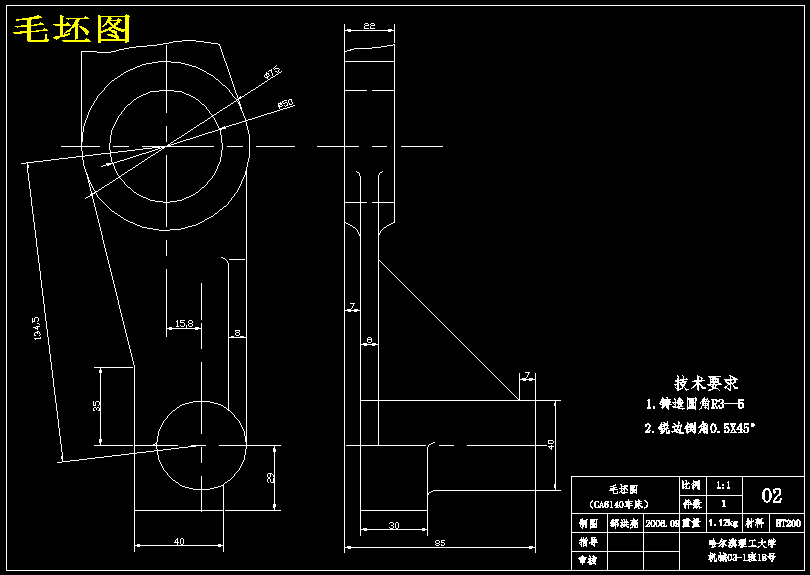

![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/毛坯图.png)

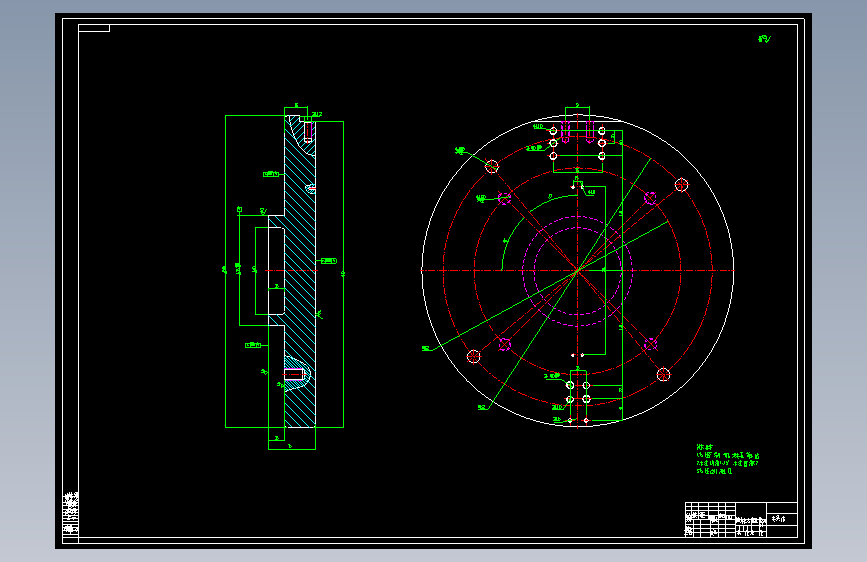

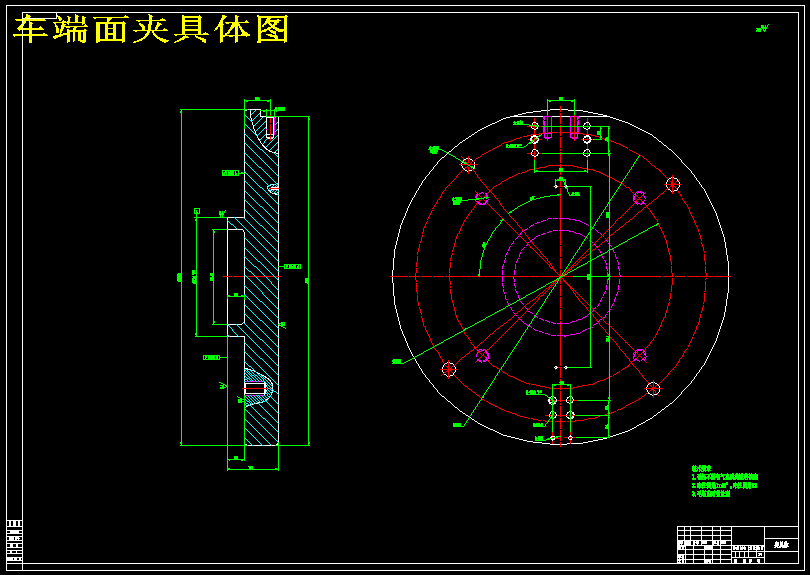

![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/车端面夹具体图.png)

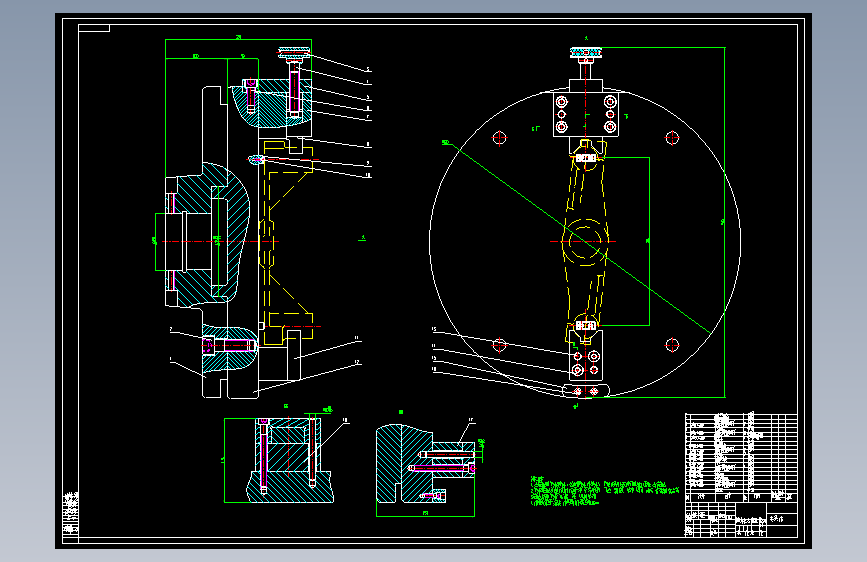

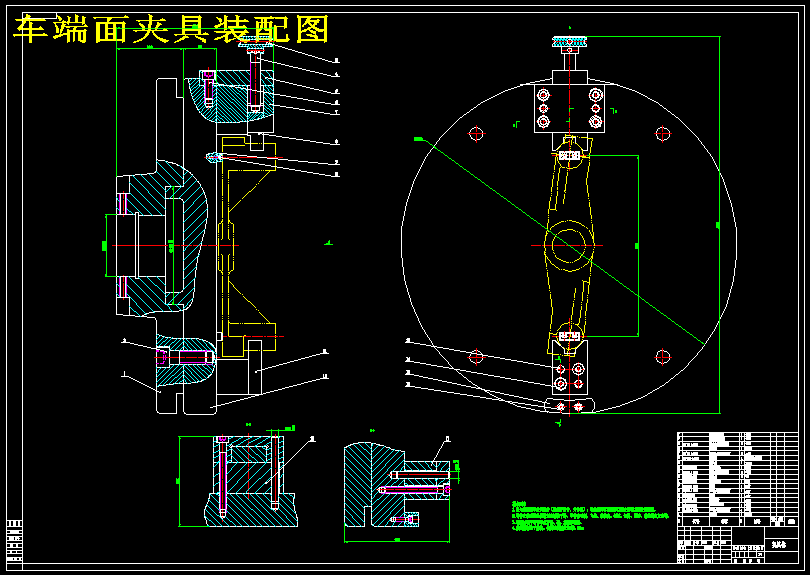

![CA6140车床拨叉[831006] 加工工艺及车φ40右端面设计[1出2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829456/image/车端面夹具装配图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17018908713605.zip | 1.54M |
| 2 | 1零件图.dwg | 313.94K |
| 3 | 1零件图.png | 15.00K |
| 4 | 加工工艺过程卡.dwg | 294.94K |
| 5 | 加工工艺过程卡.png | 15.42K |
| 6 | 工序卡片8张.dwg | 370.53K |
| 7 | 工序卡片8张.png | 16.35K |
| 8 | 摘要.doc | 26.00K |
| 9 | 文献综述.doc | 27.50K |
| 10 | 毛坯图.dwg | 297.34K |
| 11 | 毛坯图.png | 11.30K |
| 12 | 目录.doc | 53.00K |
| 13 | 综述封面.doc | 112.00K |
| 14 | 设计封面.doc | 94.00K |
| 15 | 设计说明书.doc | 2.25M |
| 16 | 车端面夹具体图.dwg | 365.59K |
| 17 | 车端面夹具体图.png | 18.92K |
| 18 | 车端面夹具装配图.dwg | 378.81K |
| 19 | 车端面夹具装配图.png | 23.90K |
