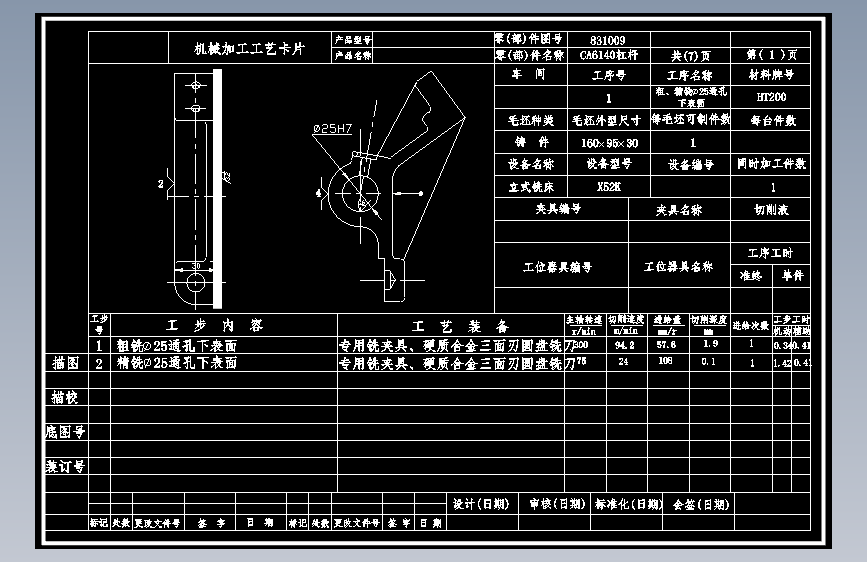

CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）（ID:829558）
![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/1b69418f-d077-4bef-be13-6cd88c654569原图(主)0.png)

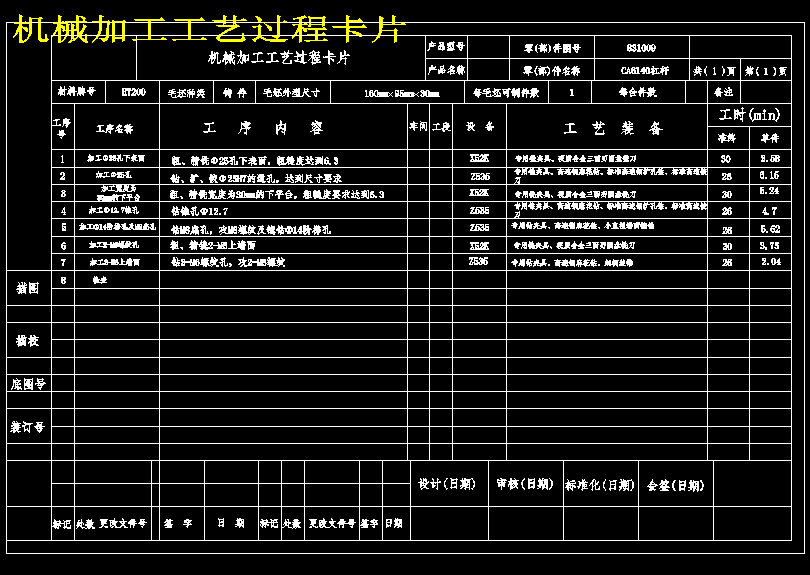

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/机械加工工艺过程卡片.png)

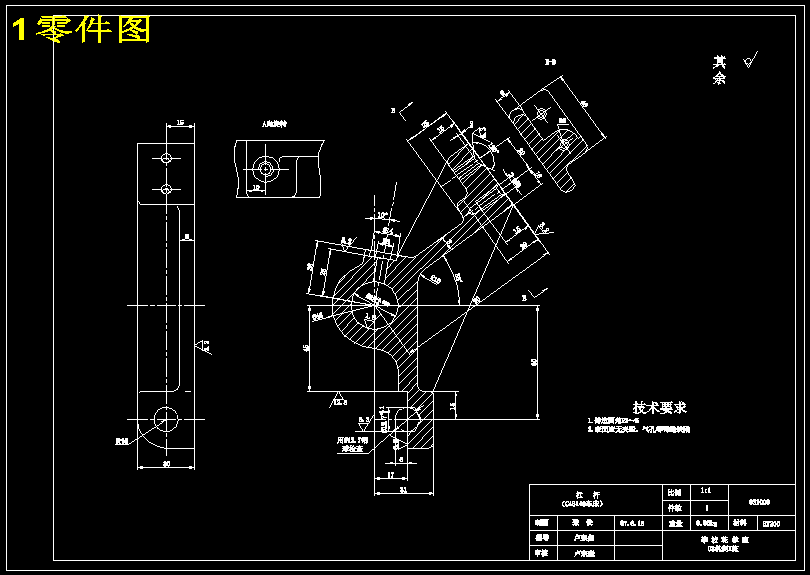

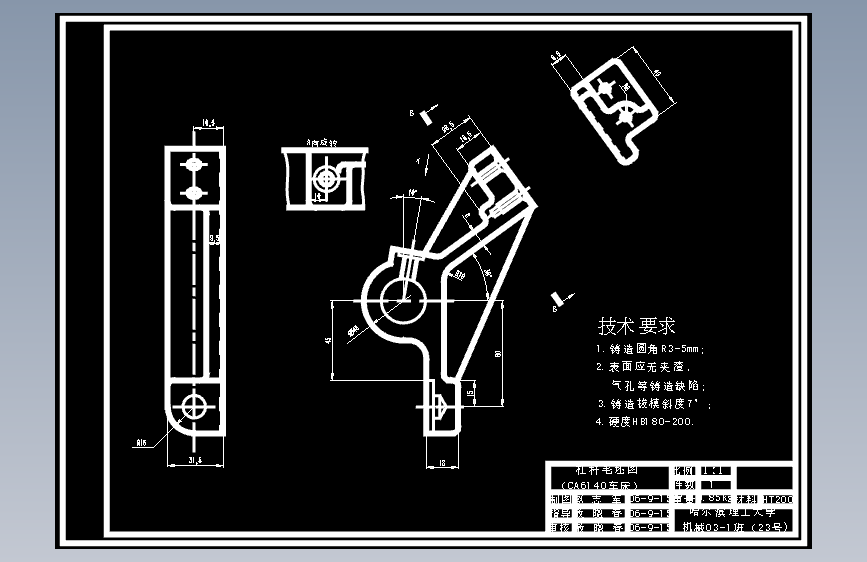

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/1零件图.png)

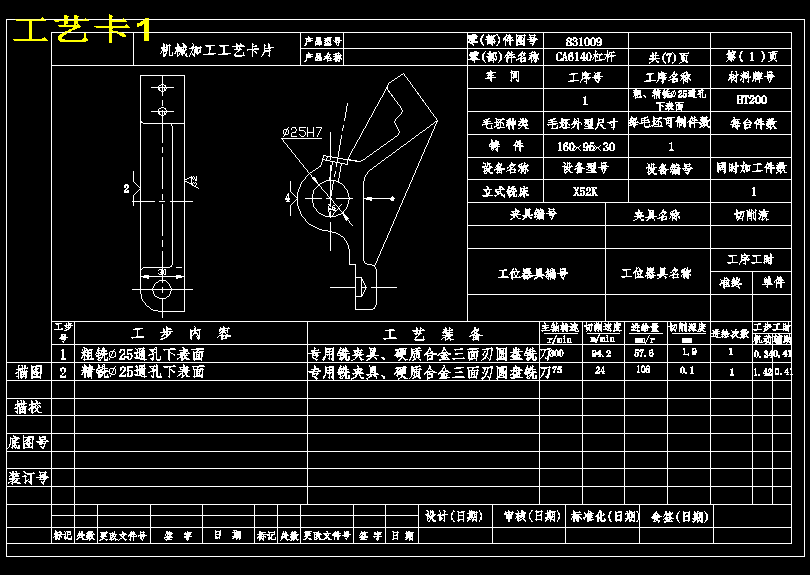

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡1.png)

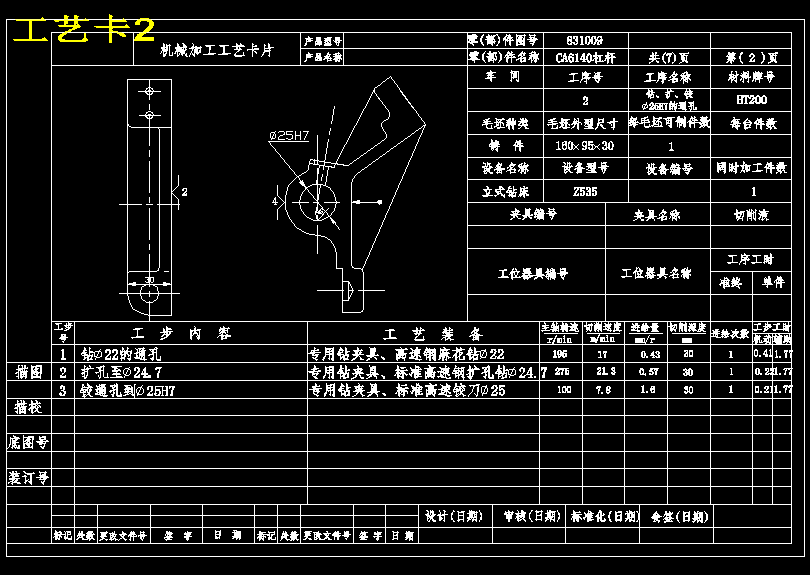

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡2.png)

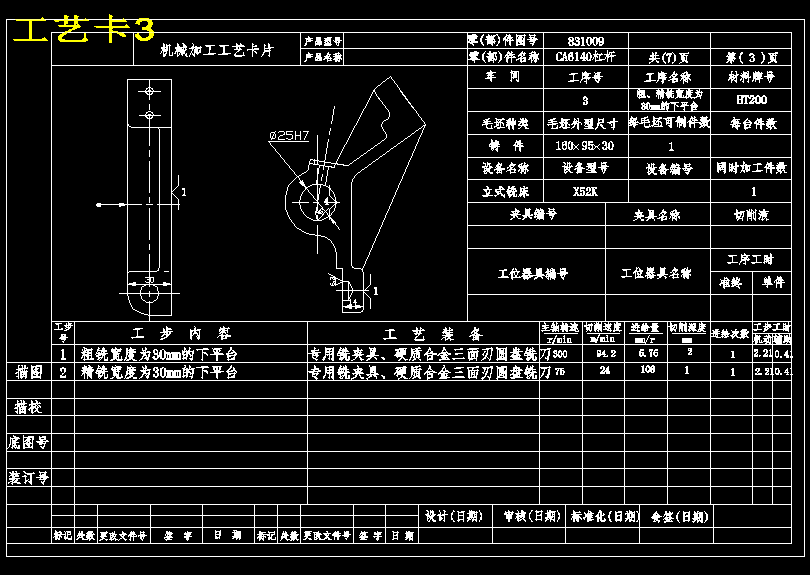

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡3.png)

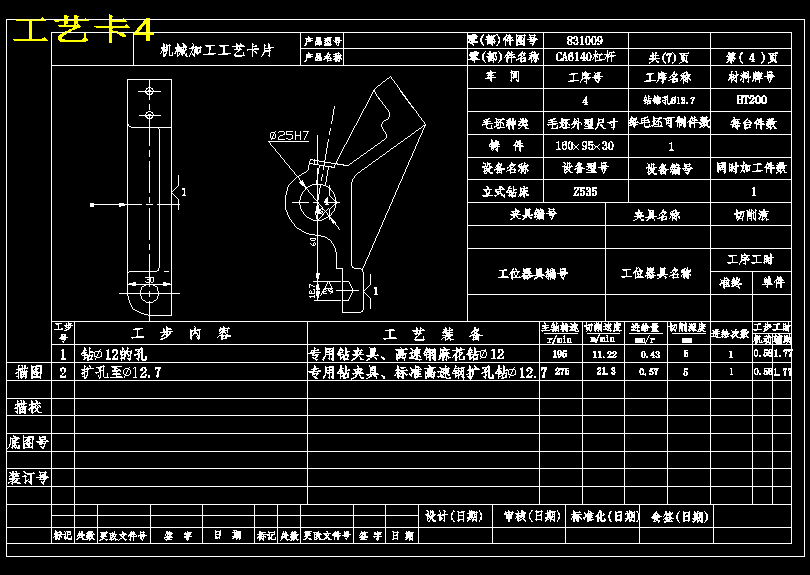

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡4.png)

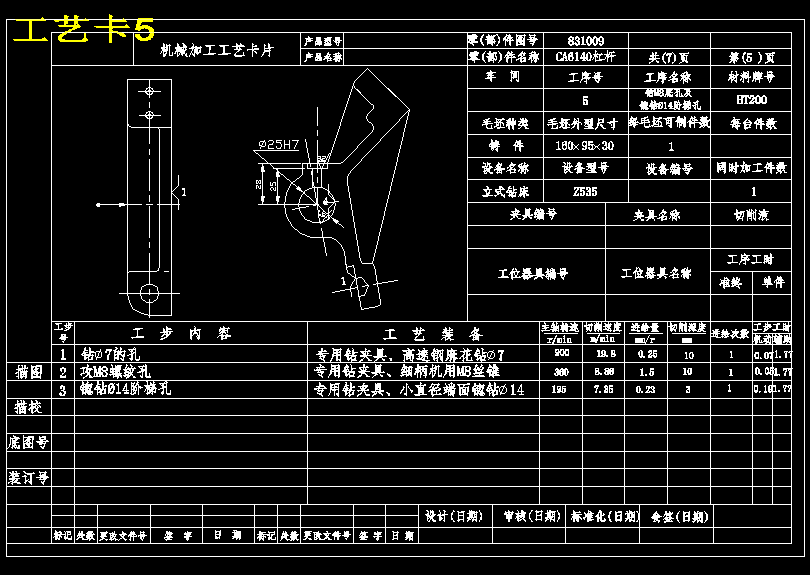

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡5.png)

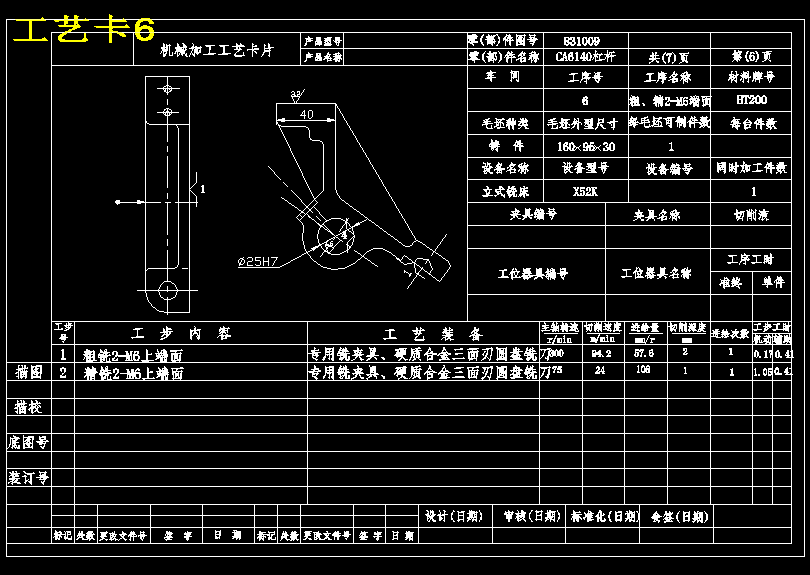

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡6.png)

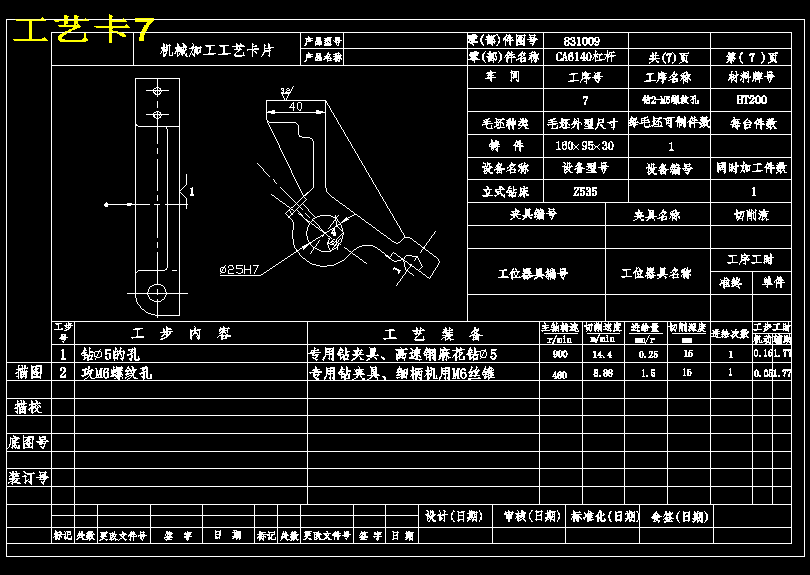

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/工艺卡7.png)
![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/52f88a94-0caa-429a-832c-d708f056af08原图(主)0.png)
![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/7dad2bee-1cdf-41af-8a94-d6828dc9ba95原图(主)0.png)
![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/7f077654-a4fa-47b6-8ec6-12bb02f118cf原图(主)0.png)
![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/882fa739-adae-4a66-aa10-bc6df20122ae原图(主)0.png)

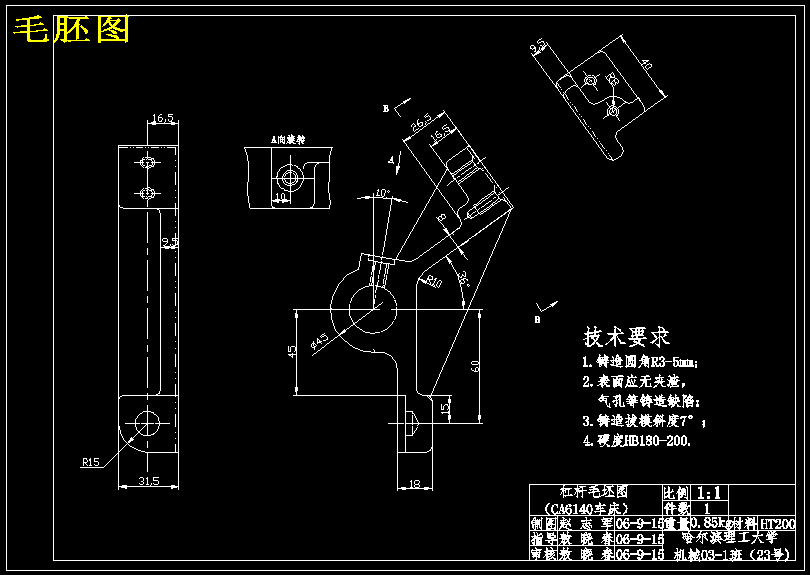

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/毛胚图.png)

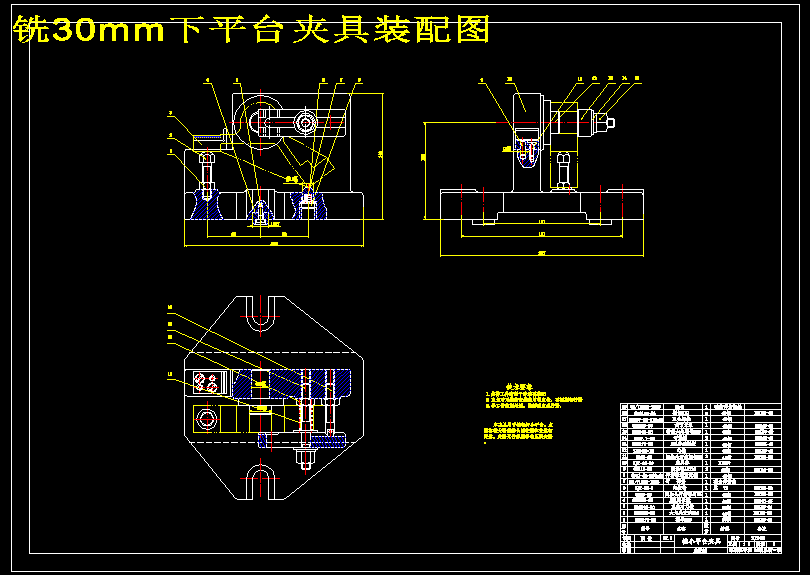

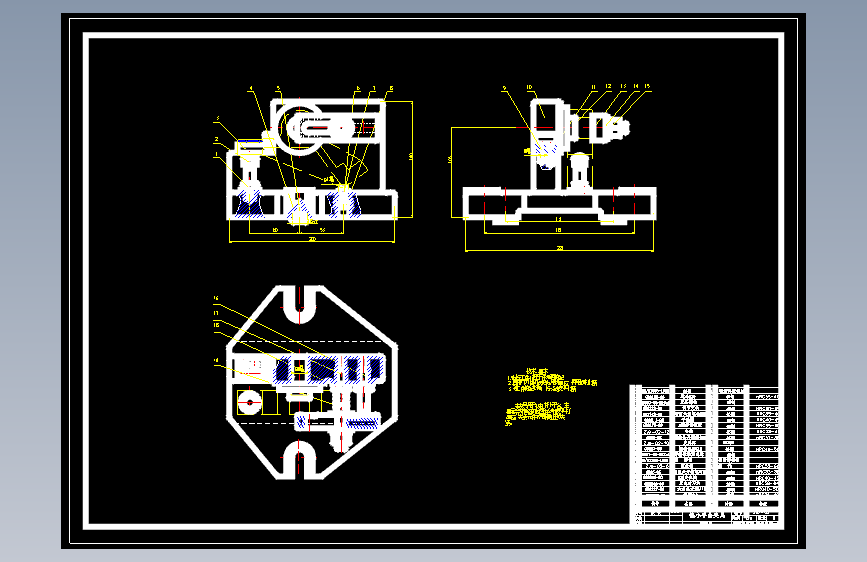

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/铣30mm下平台夹具装配图.png)

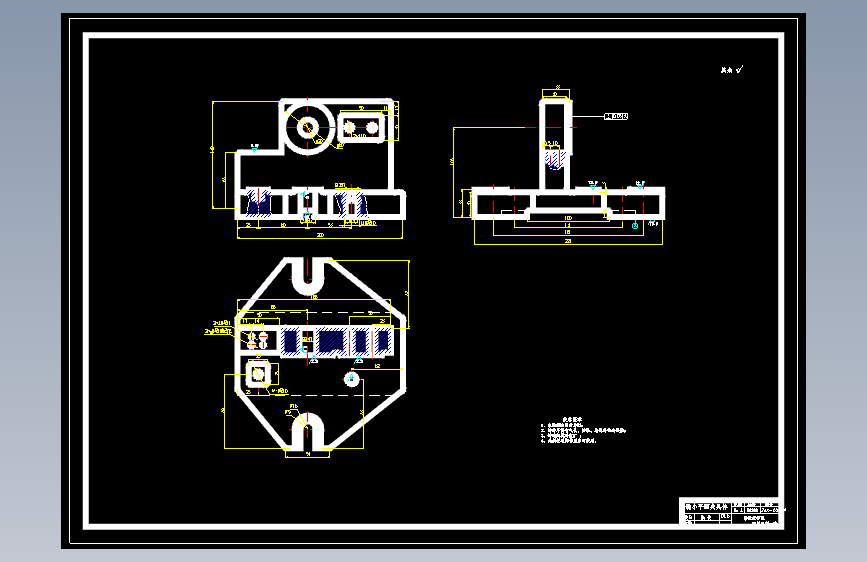

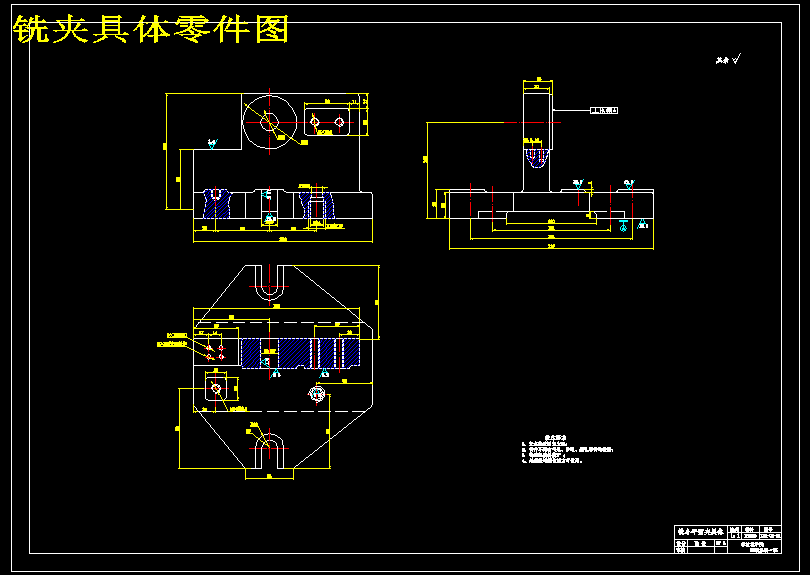

![CA6140车床杠杆[831009] 加工工艺和铣30×30面夹具设计-左下小平面[版本2]（含CAD图纸+工序卡+说明书）](https://html.lazystones.com/lazy/829572/image/铣夹具体零件图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17018913177558.zip | 1.46M |
| 2 | 文献综述.doc | 132.00K |
| 3 | 说明书.doc | 1.60M |
| 4 | 1零件图.dwg | 326.63K |
| 5 | 1零件图.png | 16.85K |
| 6 | 毛胚图.dwg | 326.09K |
| 7 | 毛胚图.png | 17.41K |
| 8 | 铣30mm下平台夹具装配图.dwg | 342.41K |
| 9 | 铣30mm下平台夹具装配图.png | 19.36K |
| 10 | 铣夹具体零件图.dwg | 336.69K |
| 11 | 铣夹具体零件图.png | 12.77K |
| 12 | 工艺卡1.dwg | 303.66K |
| 13 | 工艺卡1.png | 20.80K |
| 14 | 工艺卡2.dwg | 302.16K |
| 15 | 工艺卡2.png | 21.67K |
| 16 | 工艺卡3.dwg | 301.66K |
| 17 | 工艺卡3.png | 21.12K |
| 18 | 工艺卡4.dwg | 301.91K |
| 19 | 工艺卡4.png | 20.27K |
| 20 | 工艺卡5.dwg | 303.41K |
| 21 | 工艺卡5.png | 21.68K |
| 22 | 工艺卡6.dwg | 301.16K |
| 23 | 工艺卡6.png | 20.86K |
| 24 | 工艺卡7.dwg | 302.41K |
| 25 | 工艺卡7.png | 20.35K |
| 26 | 机械加工工艺过程卡片.dwg | 295.94K |
| 27 | 机械加工工艺过程卡片.png | 19.42K |
此图纸下载需要100金币
立即下载
发布者
愉快的咖啡豆
创作: 24852
粉丝: 704
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：1.49M
所需金币：100
上传时间：2023-12-07 03:35:17
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
