汽车制动踏板连接杆的焊接夹具（ID:832724）
1.png)
2.png)
4.png)
0.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17021763526224.zip | 9.89M |
| 2 | QQ截图20140612162543.jpg | 736.39K |
| 3 | QQ截图20140612162600.jpg | 298.05K |
| 4 | QQ截图20140612162609.jpg | 211.24K |
| 5 | QQ截图20140612162627.jpg | 262.04K |
| 6 | QQ截图20140612162646.jpg | 273.94K |
| 7 | 汽车制动踏板的焊接夹具.igs | 8.21M |
| 8 | 汽车制动踏板的焊接夹具.jpg | 185.93K |
此图纸下载需要11金币
立即下载
发布者
whqq
创作: 436
粉丝: 12
加入时间：2023-07-02
模型信息
图纸格式：igs
文件大小：10.13M
所需金币：11
上传时间：2023-12-10 10:46:02
是否可编辑：可修改，不包括参数
版本：IGES
标签
制动
汽车
踏板
焊接
图纸简介

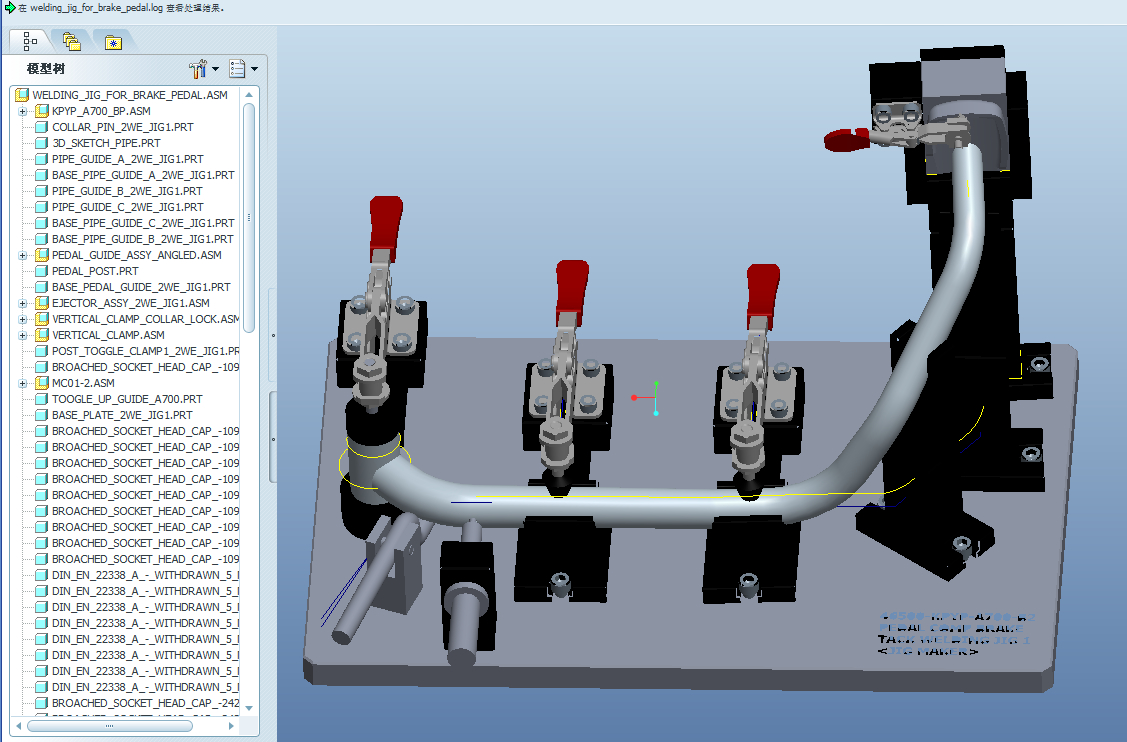

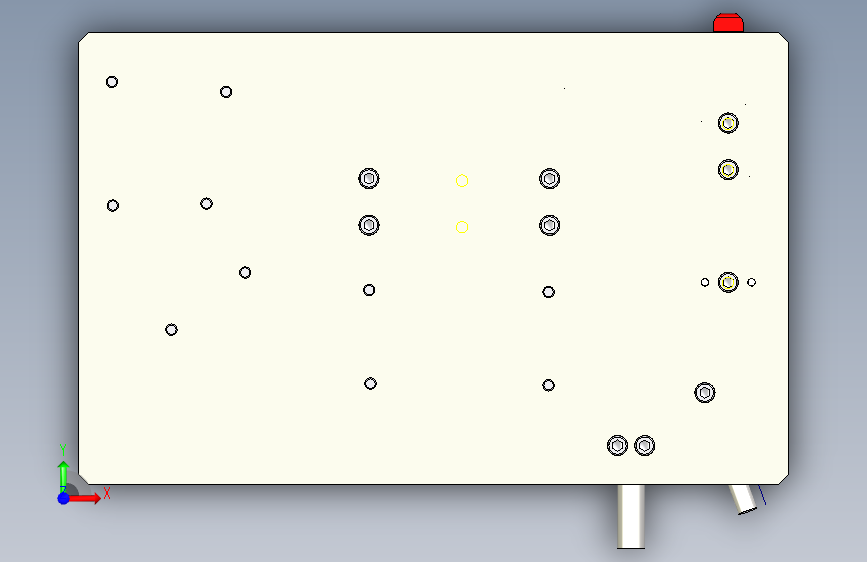

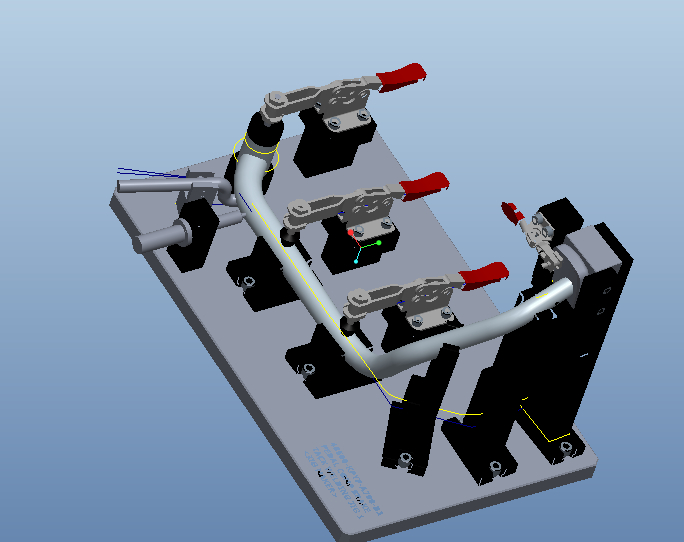

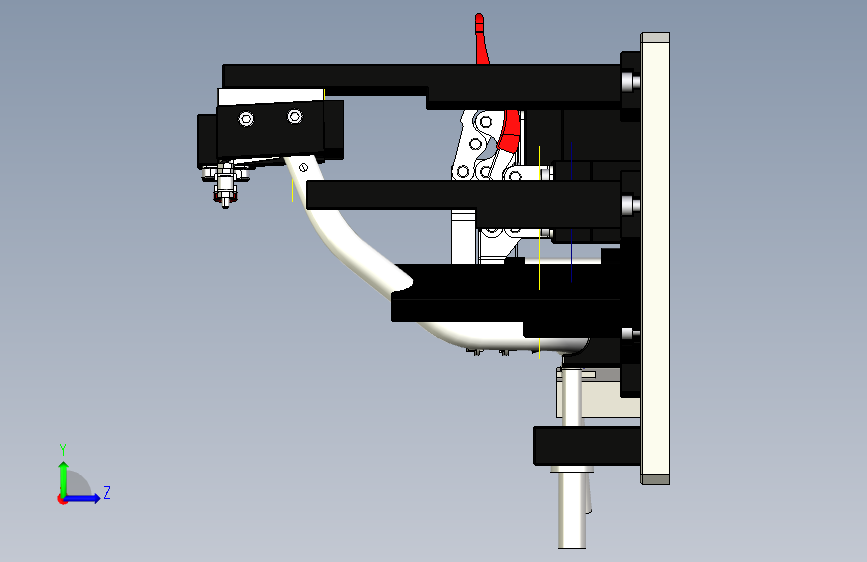

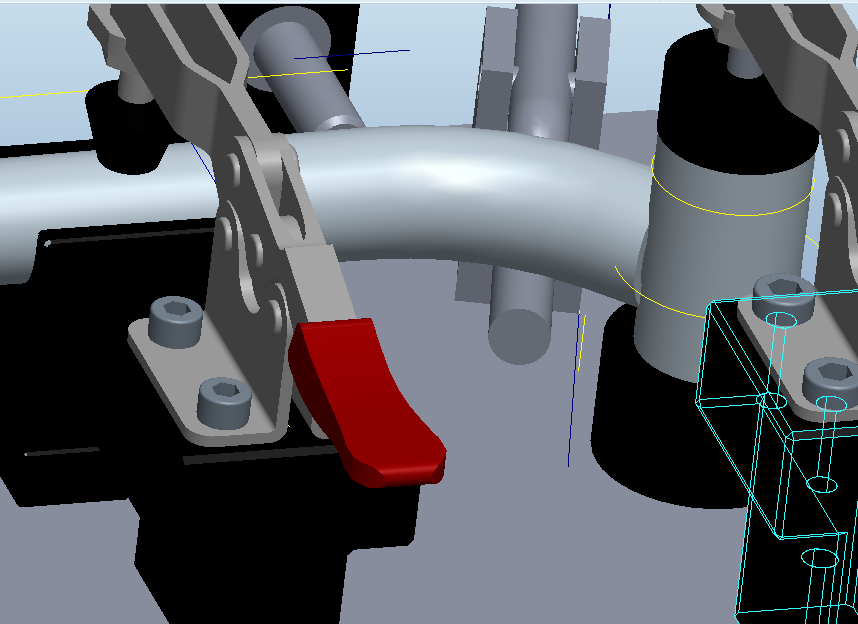

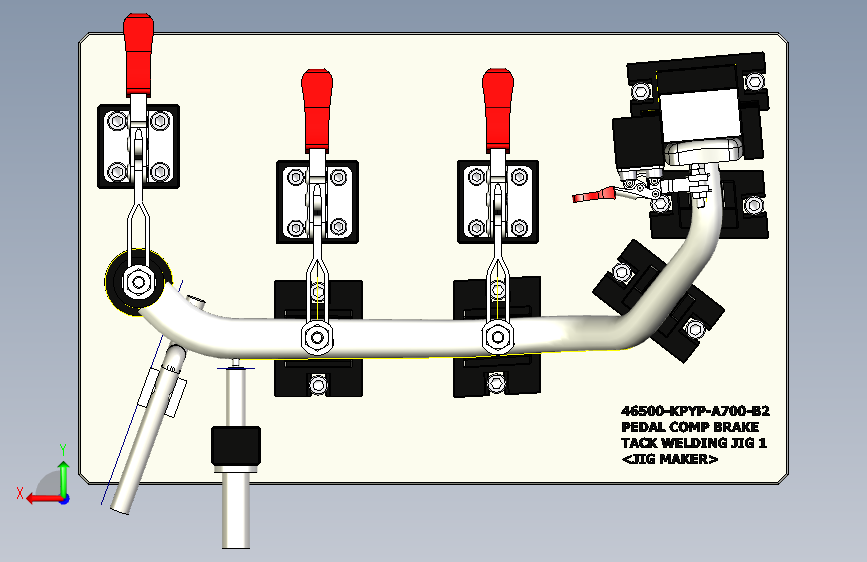

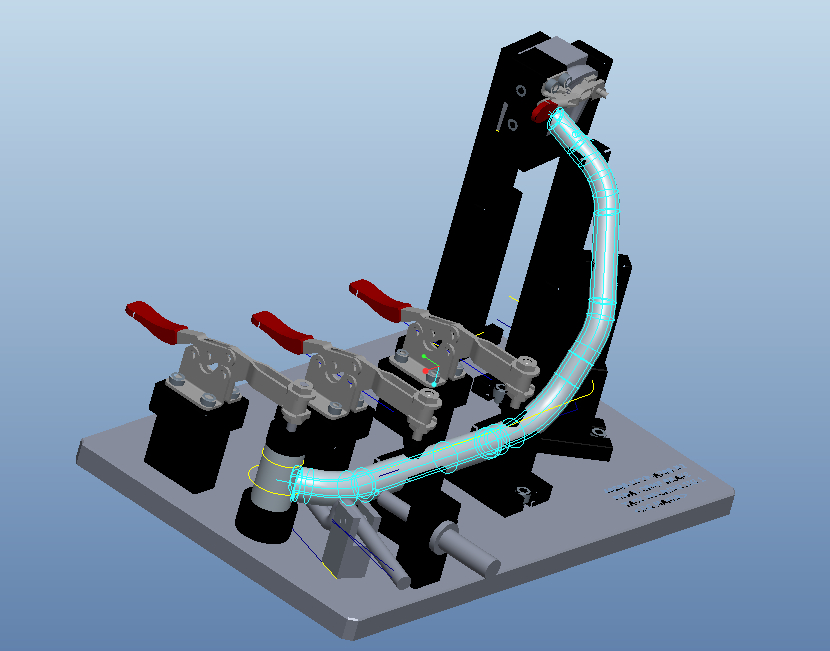

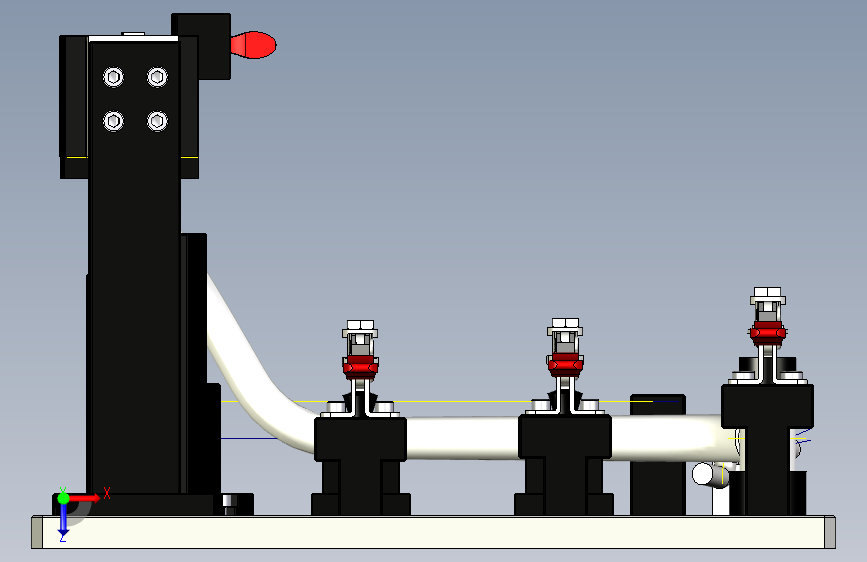

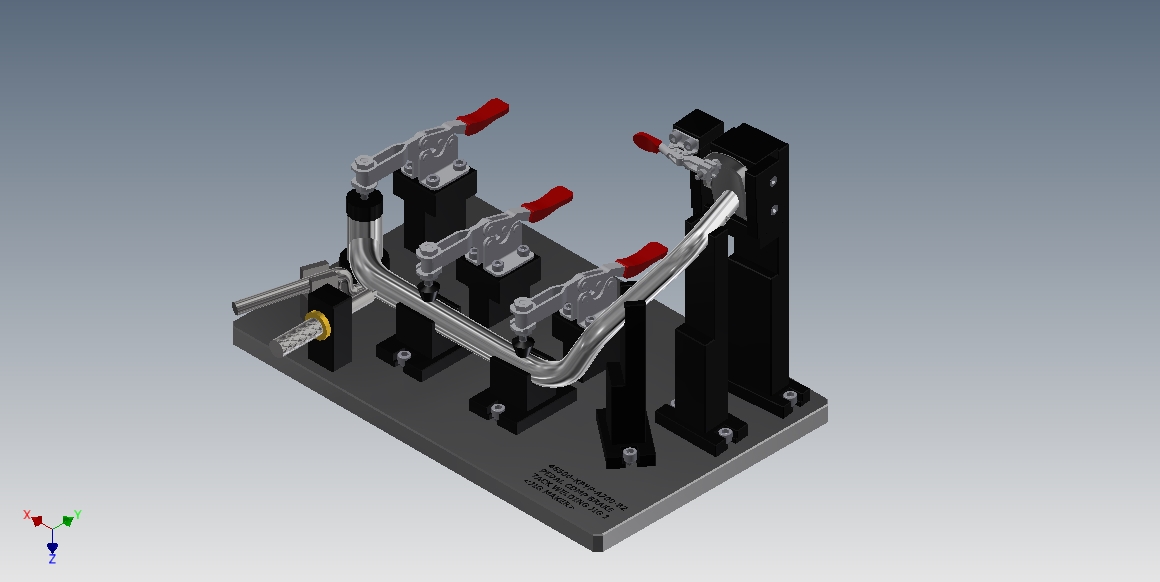

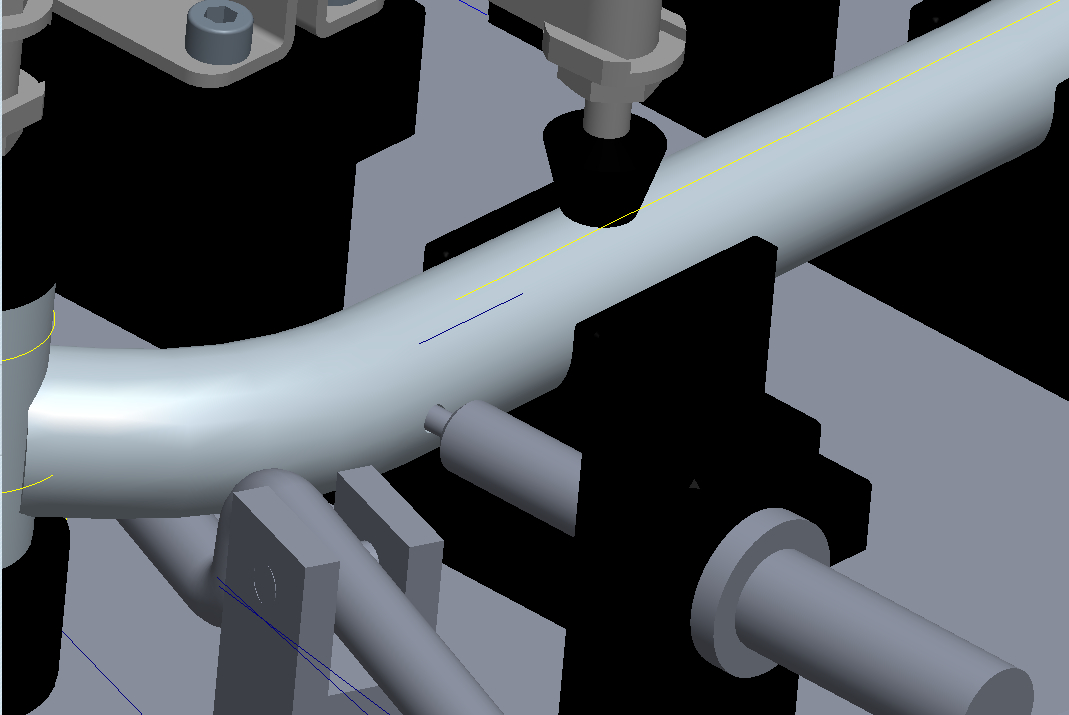

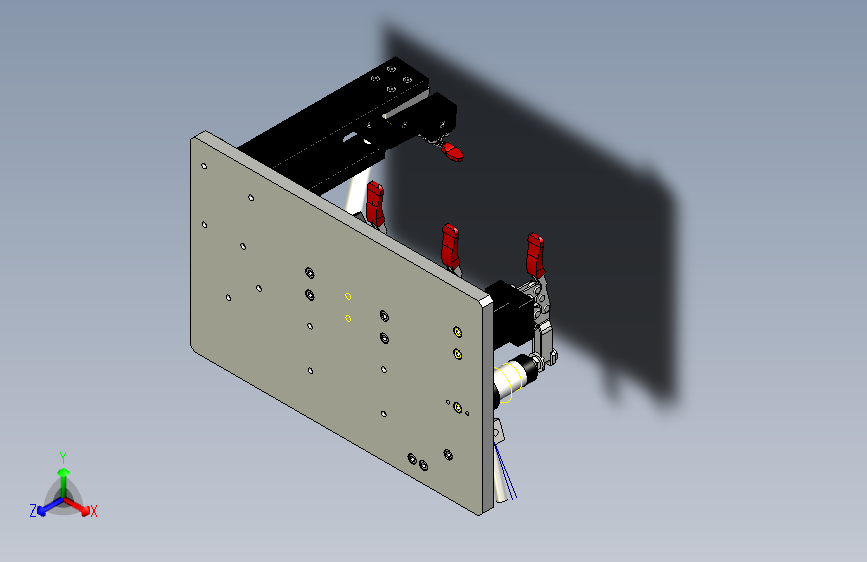

这是一个汽车零部件的焊装夹具，焊接成型汽车制动踏板，有三部分焊接在一起而组成。该夹具有四个快速夹紧器，定位装置，底板等等组成。由于制动踏板的连接部分是一个异形件，这是夹具的设计的难点，该模型建模难度一般，是经典汽车零部件的焊装夹具。可以作为汽车行业焊装夹具设计者参考模型。该文件是工业通用igs格式。
