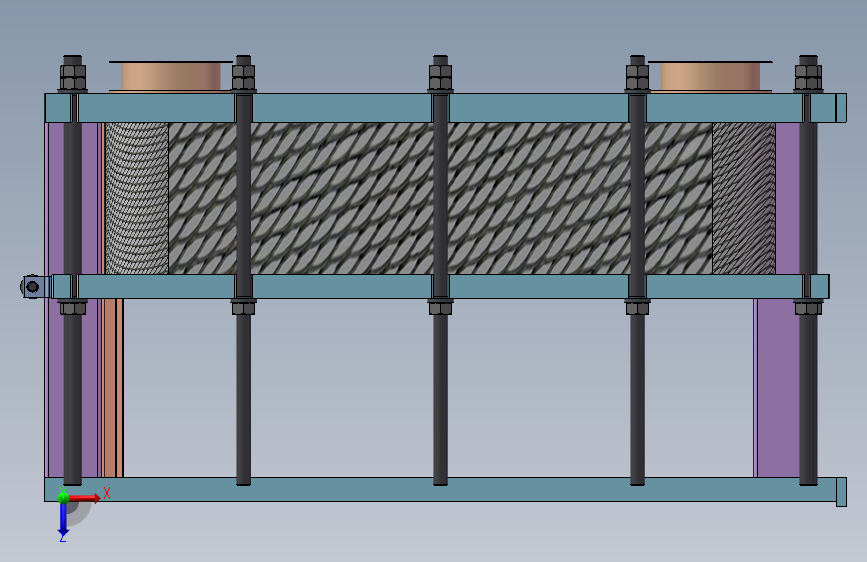

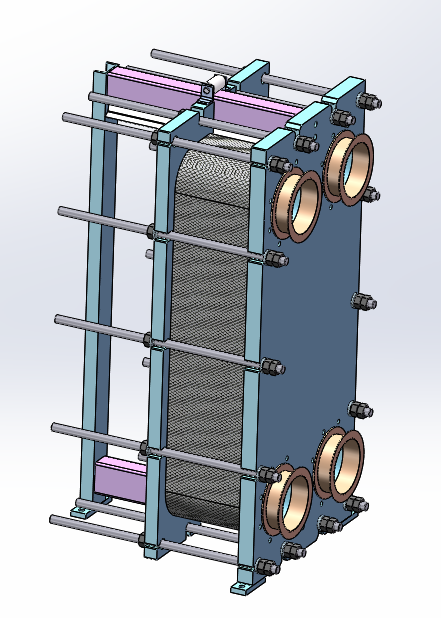

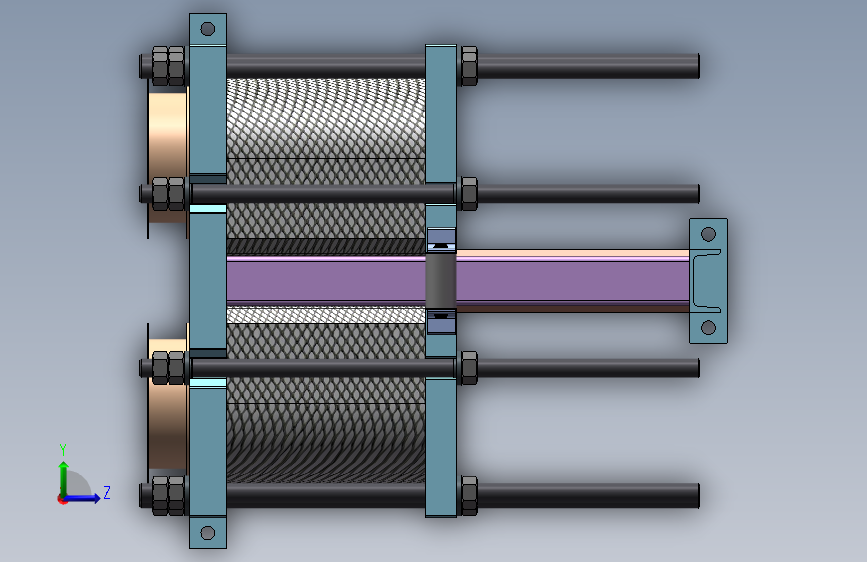

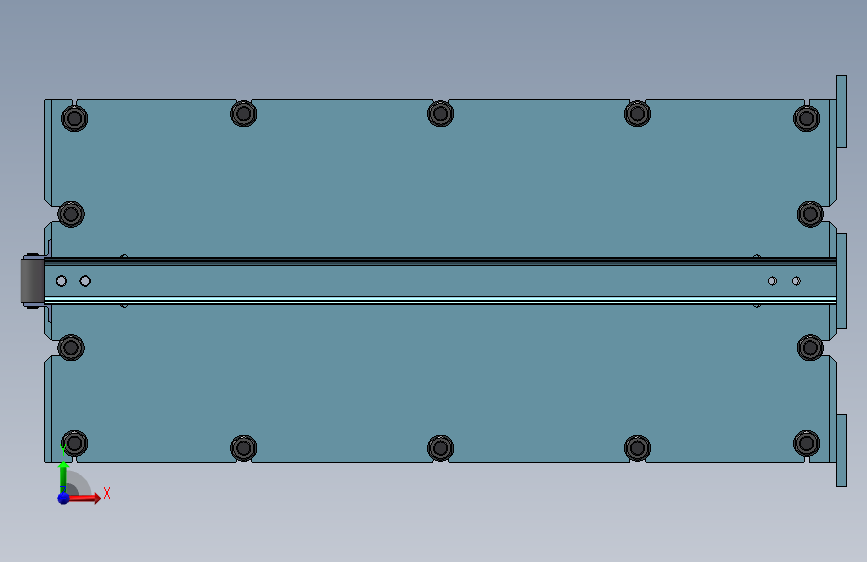

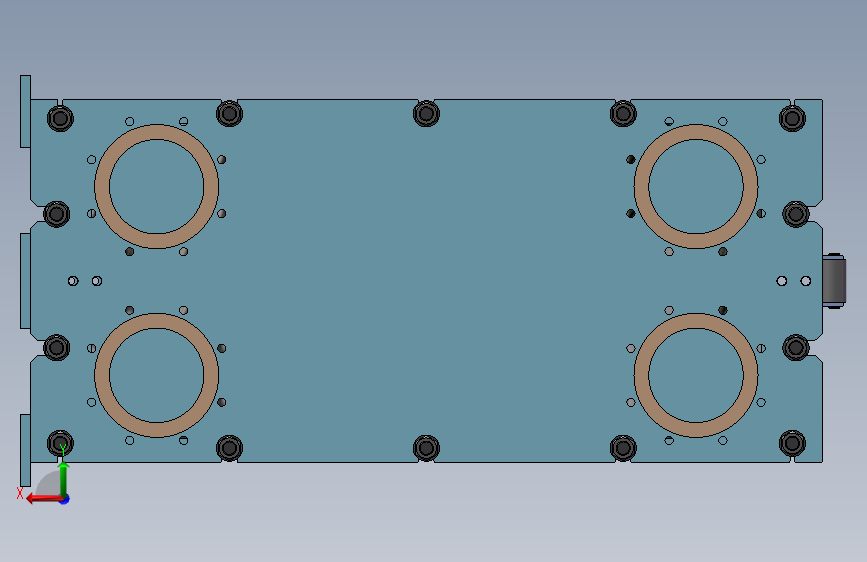

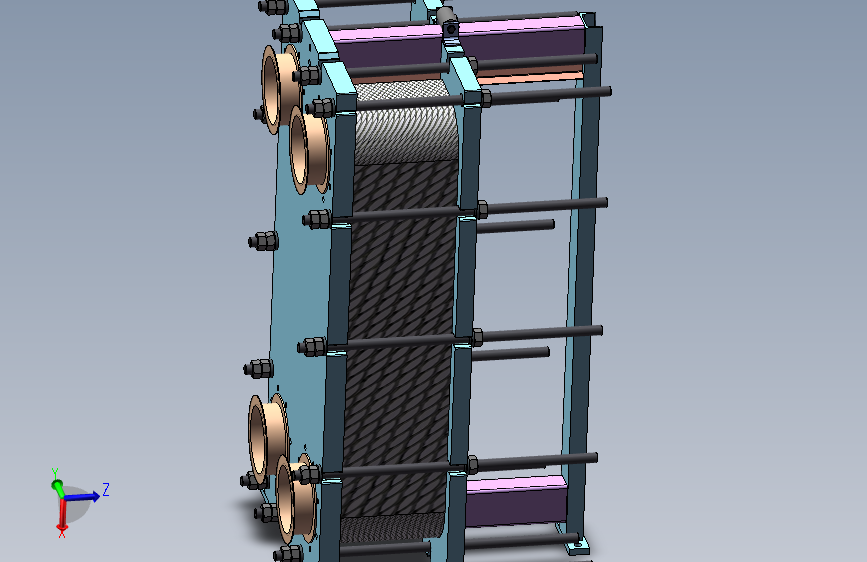

板式换热器（ID:832852）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17022031597456.zip | 2.64M |
| 2 | 换热器-夹板.sldprt | 141.16K |
| 3 | 换热器-夹板A.sldprt | 470.66K |
| 4 | 换热器-夹紧螺杆.sldprt | 50.23K |
| 5 | 换热器-夹紧螺杆螺母.sldprt | 80.46K |
| 6 | 换热器-夹紧螺杆螺母垫片.sldprt | 78.16K |
| 7 | 换热器-导向方管.sldprt | 177.91K |
| 8 | 换热器-导向板.sldprt | 70.92K |
| 9 | 换热器-底脚.sldprt | 50.64K |
| 10 | 换热器-底脚板.sldprt | 54.61K |
| 11 | 换热器-接口.sldprt | 73.26K |
| 12 | 换热器-支架槽钢.sldprt | 133.87K |
| 13 | 换热器-滚轮.sldprt | 69.29K |
| 14 | 换热器-滚轮支撑.sldprt | 54.07K |
| 15 | 换热器-滚轮销轴.sldprt | 71.68K |
| 16 | 换热器-热交换片组.sldprt | 481.99K |
| 17 | 换热器-螺栓M20.sldprt | 80.33K |
| 18 | 换热器-螺栓M20垫片.sldprt | 57.70K |
| 19 | 换热器导向滚轮组件.SLDASM | 100.58K |
| 20 | 换热器装配.SLDASM | 394.15K |
| 21 | 轴用挡圈20.SLDPRT | 85.14K |
此图纸下载需要10金币
立即下载
发布者
138****9080
创作: 10
粉丝: 0
加入时间：2023-10-24
模型信息
图纸格式：sldprt,sldasm
文件大小：2.7M
所需金币：10
上传时间：2023-12-10 18:12:49
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2016
标签
图纸简介
板式换热器的各种板片之间形成薄矩形通道，通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热
