反应釜加热装置
（ID:833614）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 装配体1.DWG | 117.22K |
| 2 | 装配体1.SLDASM | 339.63K |
| 3 | 零件1.SLDPRT | 628.14K |
| 4 | 零件2.SLDPRT | 421.68K |
此图纸下载需要5金币
立即下载
发布者
模型信息
图纸ID：833614
图纸格式：dwg,sldasm,sldprt
文件大小：1.44M
所需金币：5
上传时间：2023-12-11 10:16:52
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2016
标签
反应釜
加热
图纸简介

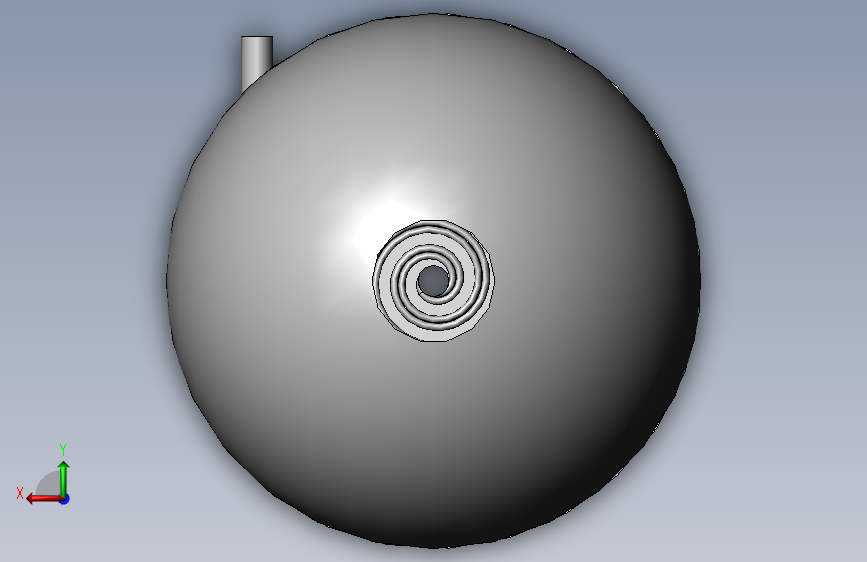

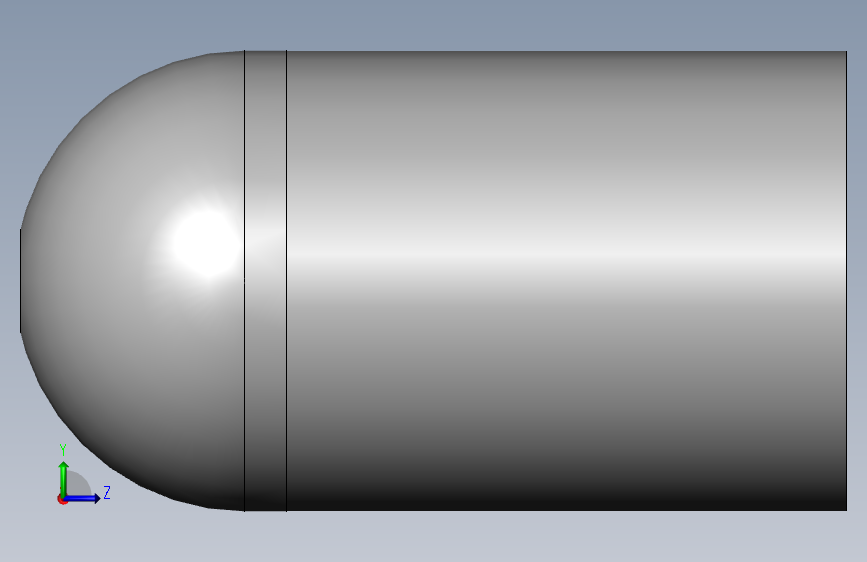

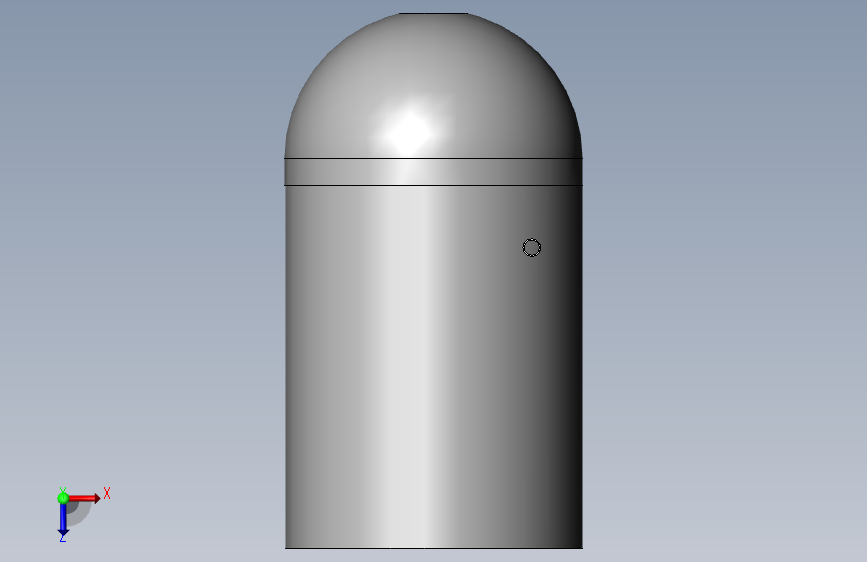

图中：1、加热壳；11、外壳；12、底座；2、加热机构；21、电热盘；22、蒸汽管；220、直角架；221、螺旋管；222、冷却罐；223、回气管；224、混气箱；225、进气管；226、单向阀；3、密封盖；31、进料壳；32、密封环；321、第一温度传感器；322、第二温度传感器。
