18万大卡电加热器（ID:836112）

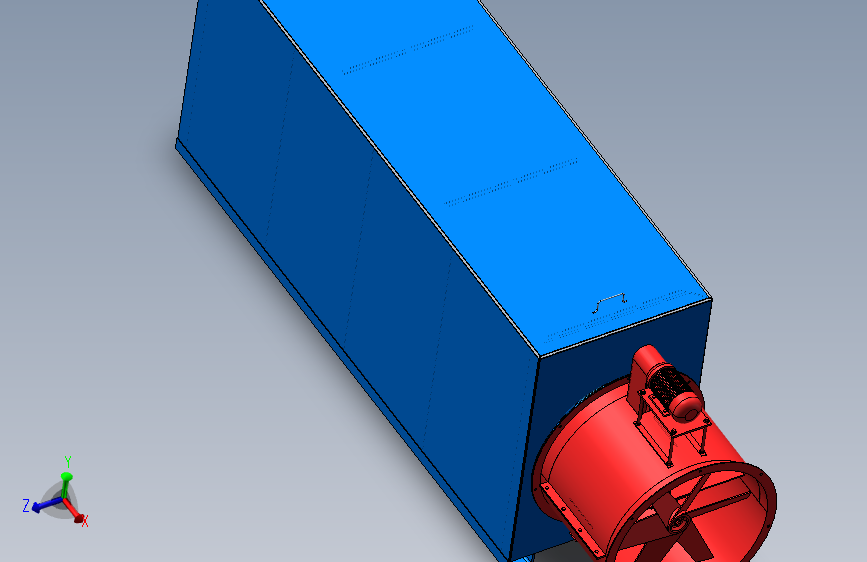

0.png)

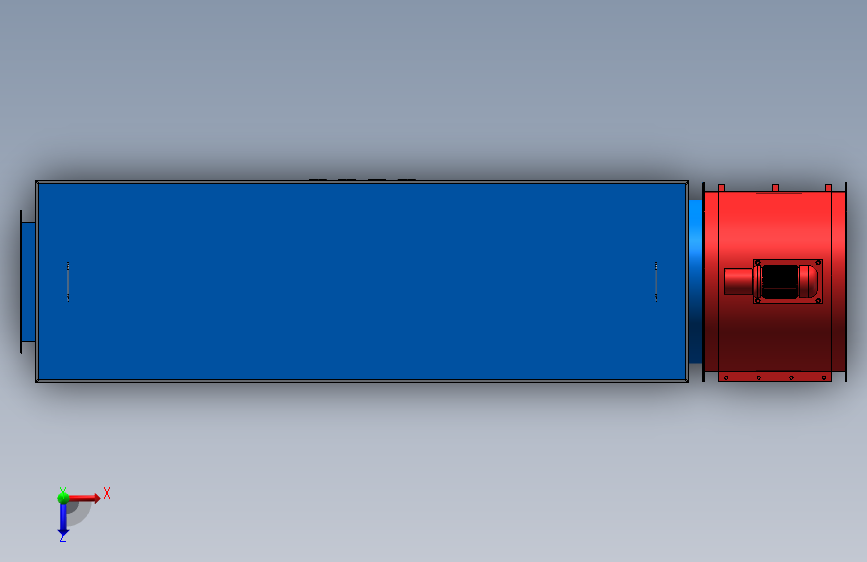

1.png)
2.png)

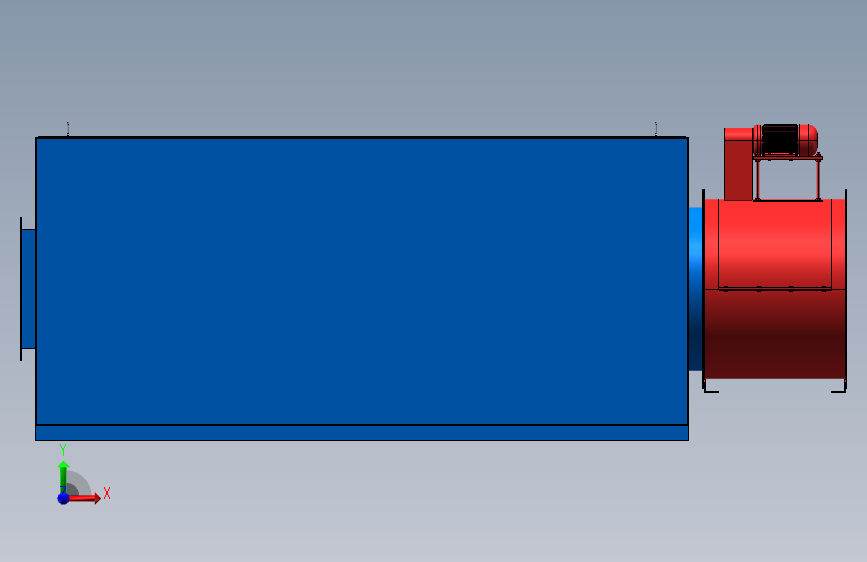

3.png)

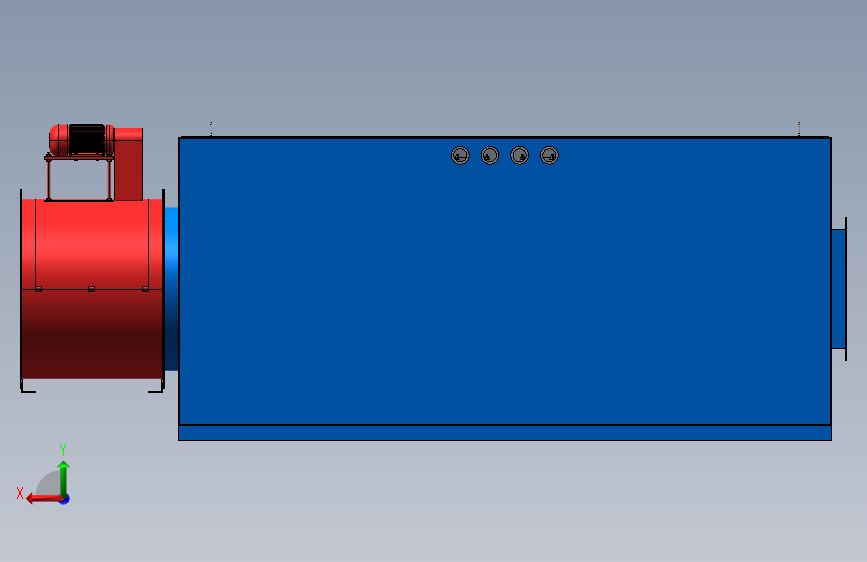

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17023005835910.zip | 13.32M |

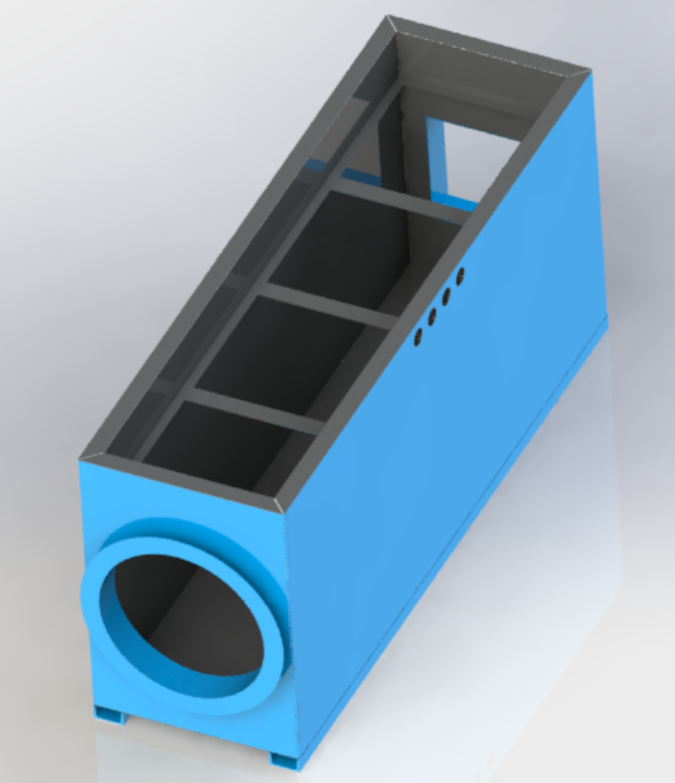

| 2 | 壳体.png | 306.95K |

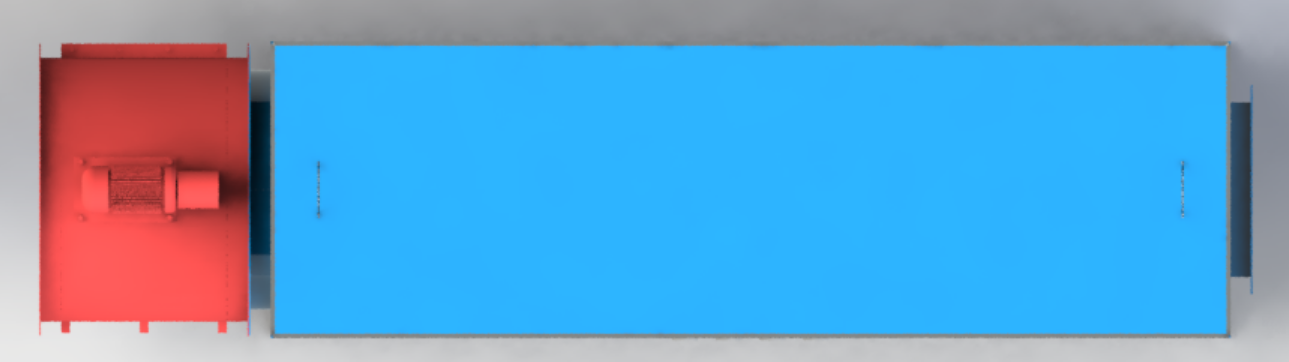

| 3 | 电加热器俯视图.png | 210.01K |

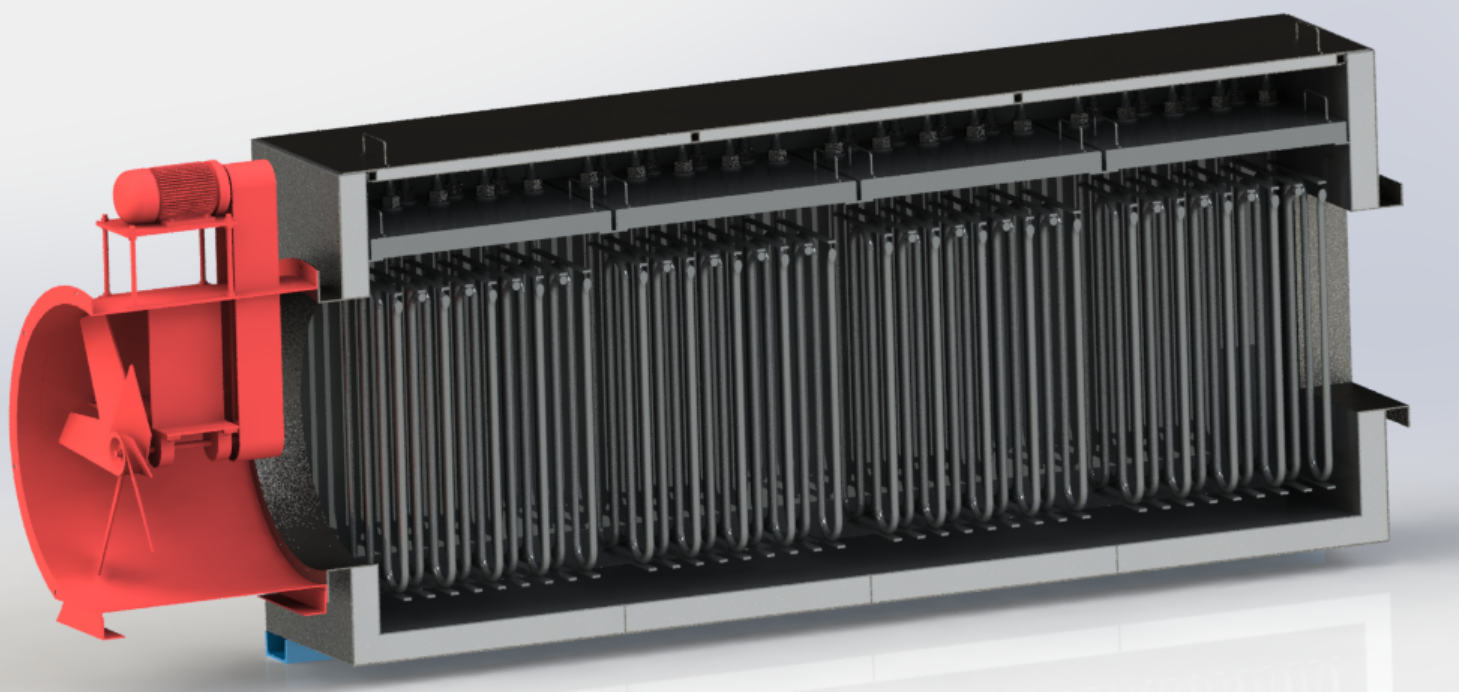

| 4 | 电加热器剖视图.png | 1.13M |

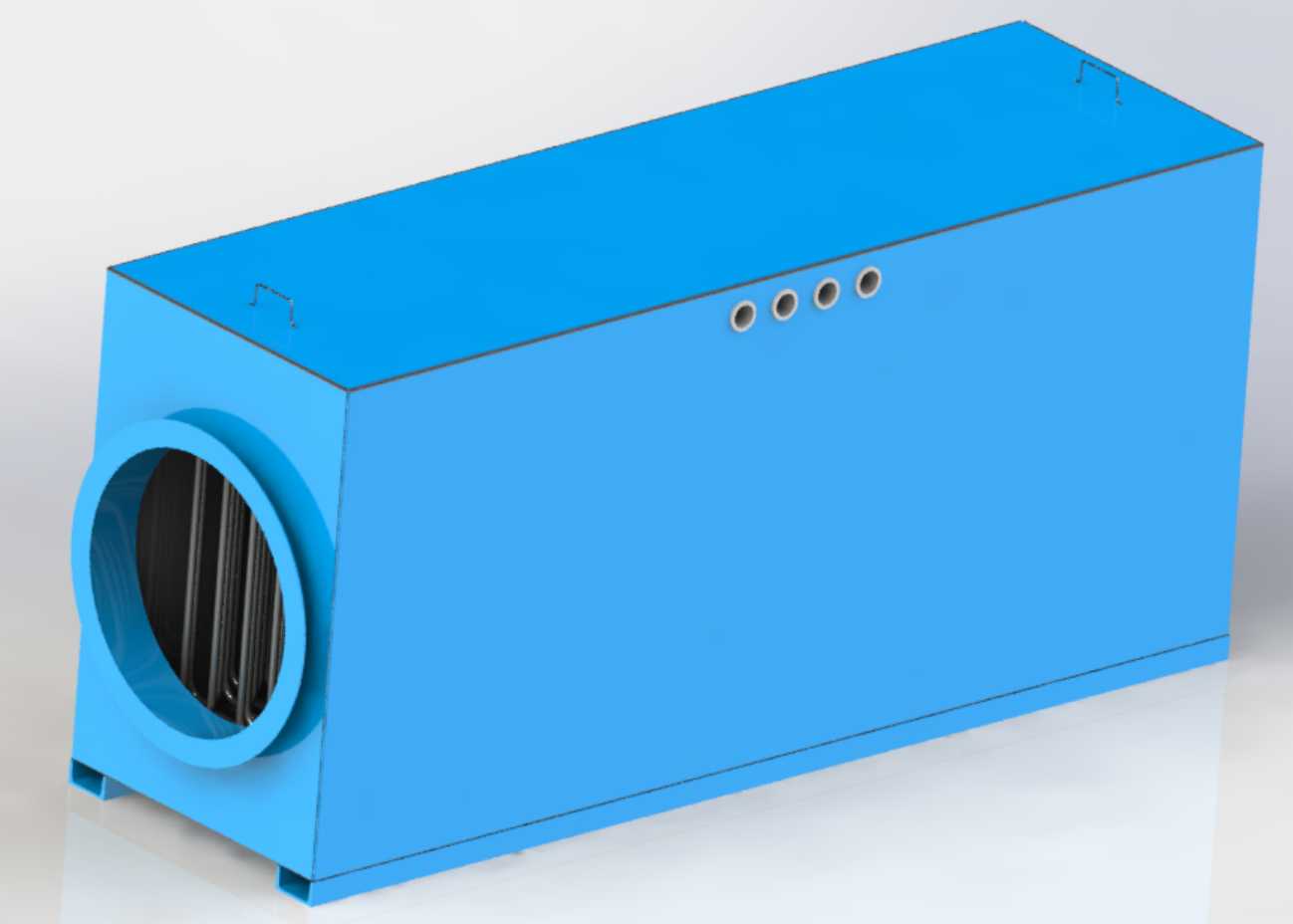

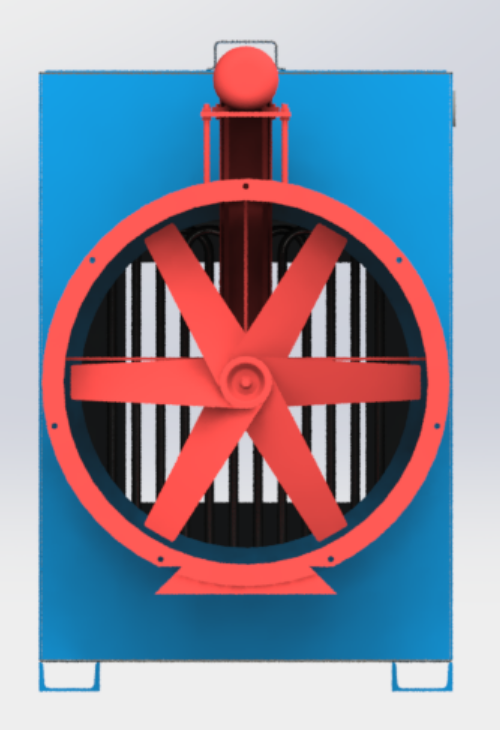

| 5 | 电加热器总图.png | 508.98K |

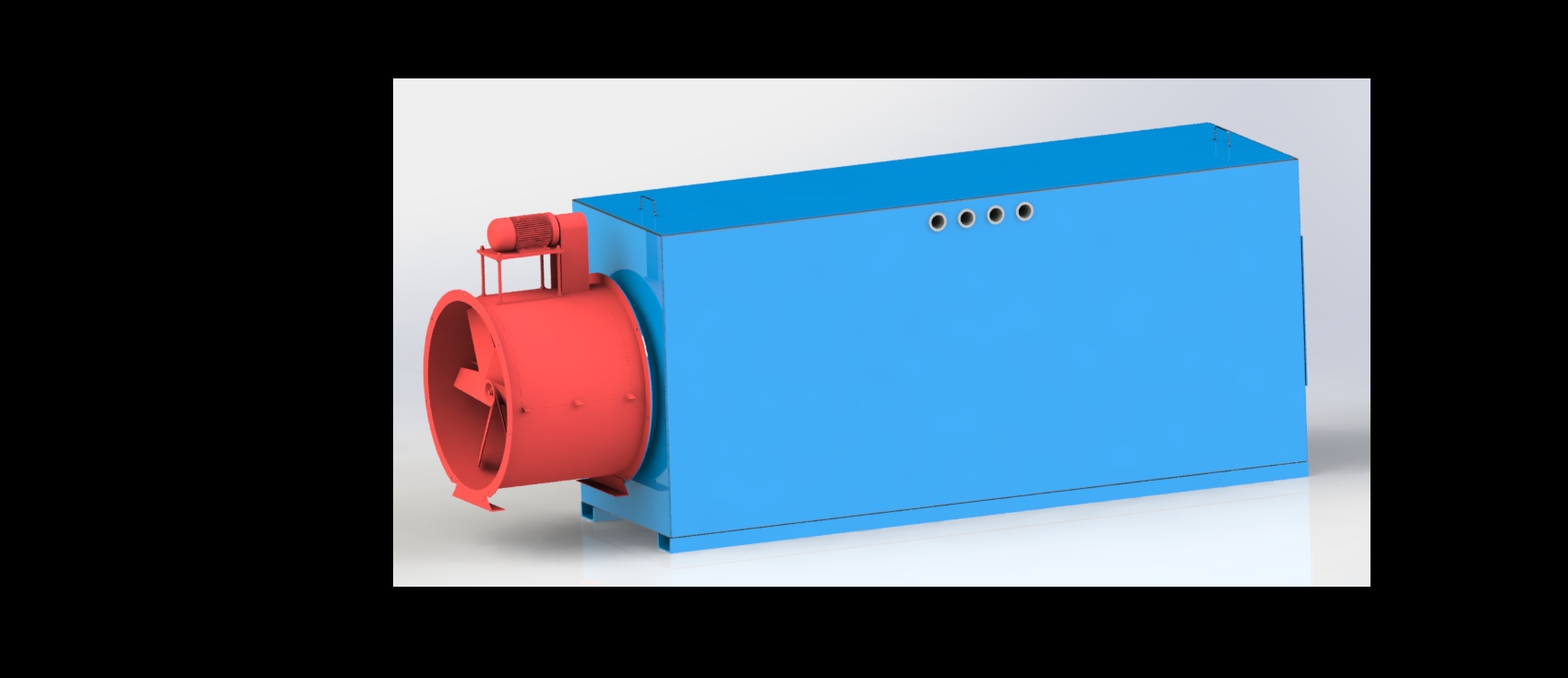

| 6 | 电加热器总装图.JPG | 156.97K |

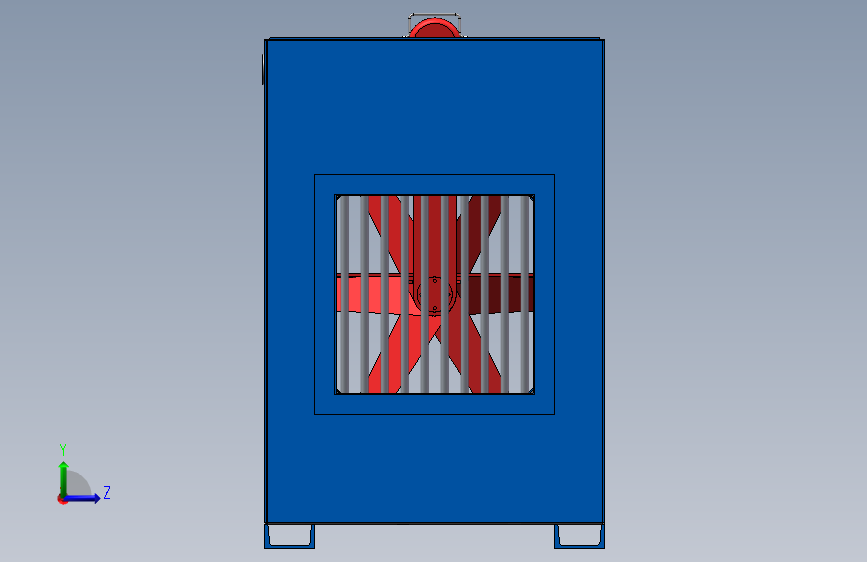

| 7 | 电加热器端面图.png | 289.20K |

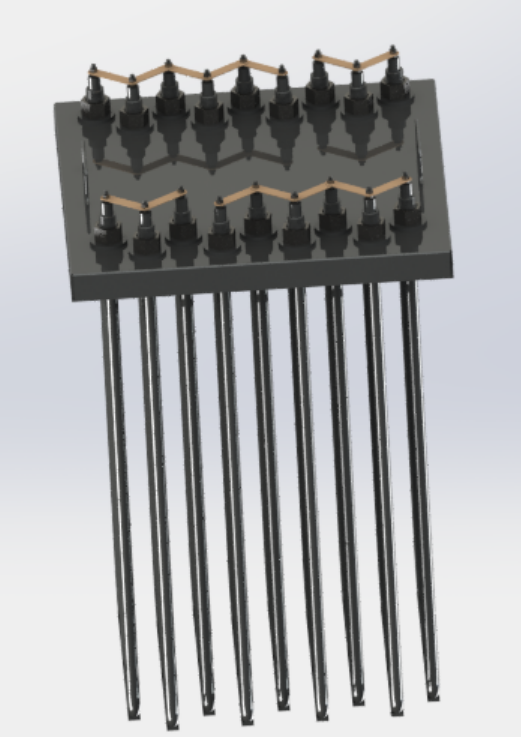

| 8 | 电加热板组件.png | 323.33K |
| 9 | DRQ18-1.SLDPRT | 169.84K |
| 10 | DRQ18.0装配图.SLDASM | 2.33M |
| 11 | DRQ18.1壳体.SLDPRT | 636.97K |
| 12 | DRQ18.2盖板.SLDPRT | 609.24K |
| 13 | DRQ18.3-2.加热管.SLDPRT | 1.16M |
| 14 | DRQ18.3-2.加热管组件.SLDALASM | 954.71K |
| 15 | DRQ18.3-201垫圈.SLDPRT | 89.33K |
| 16 | DRQ18.3-3连接板.SLDPRT | 118.86K |
| 17 | DRQ18.3.1连接主板.SLDPRT | 419.07K |
| 18 | DRQ18.3电加热板组件.SLDASM | 1.27M |
| 19 | GB894．1-86轴用弹性挡圈A型55.SLDPRT | 104.77K |
| 20 | GB／T6170-20001型六角螺母A级和B级M24.SLDPRT | 151.67K |
| 21 | GB／T6170-20001型六角螺母A级和B级M61.SLDPRT | 149.49K |
| 22 | T30C式轴流通风机[T30C式轴流通风机-6C]A.SLDPRT | 2.62M |
此图纸下载需要100金币
立即下载
发布者
风的叹息
创作: 5
粉丝: 0
加入时间：2023-12-11
模型信息
图纸格式：sldprt,sldasm
文件大小：13.64M
所需金币：100
上传时间：2023-12-11 21:16:29
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
电加热器
换热器
热风炉
图纸简介
本电加热换热器总功率为216kW，热量为大约可18万大卡，单根加热管功率为6kW，图纸特征可编辑，可根据需要自行改至所需的尺寸，本系列加热器用于3米钢板线烘干室，系列加热器广泛应用于各钢板线的烘干室。
