水性笔自动装配流水线设计（ID:841727）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
2.png)
3.png)

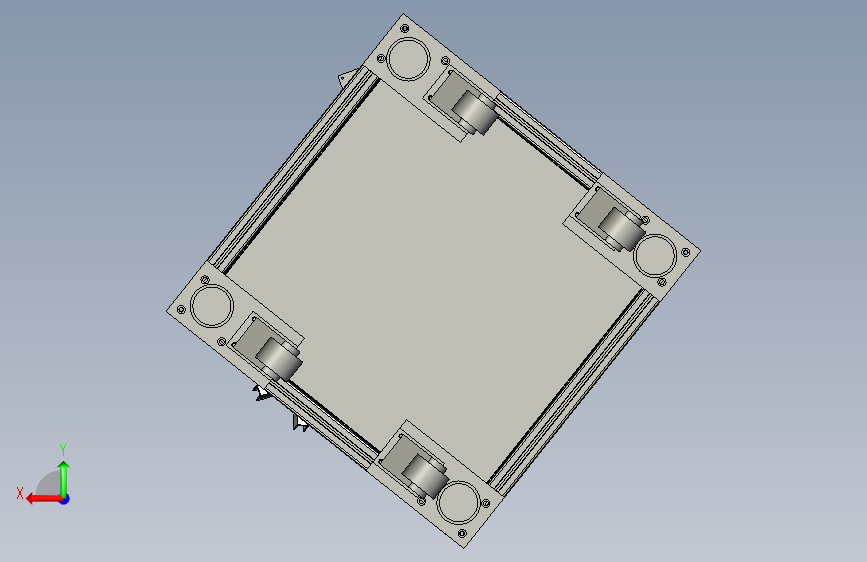

4.png)
1.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

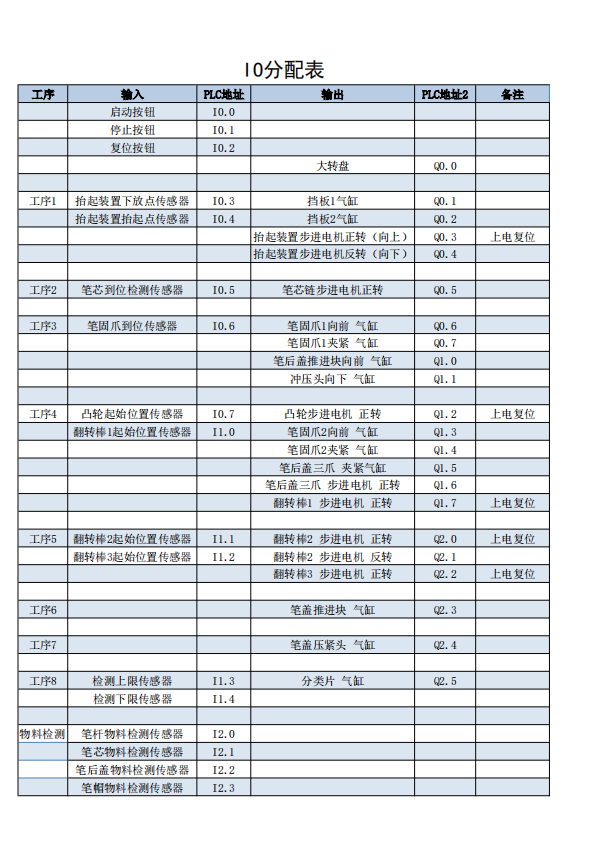

| 1 | IO分配表.png | 133.53K |

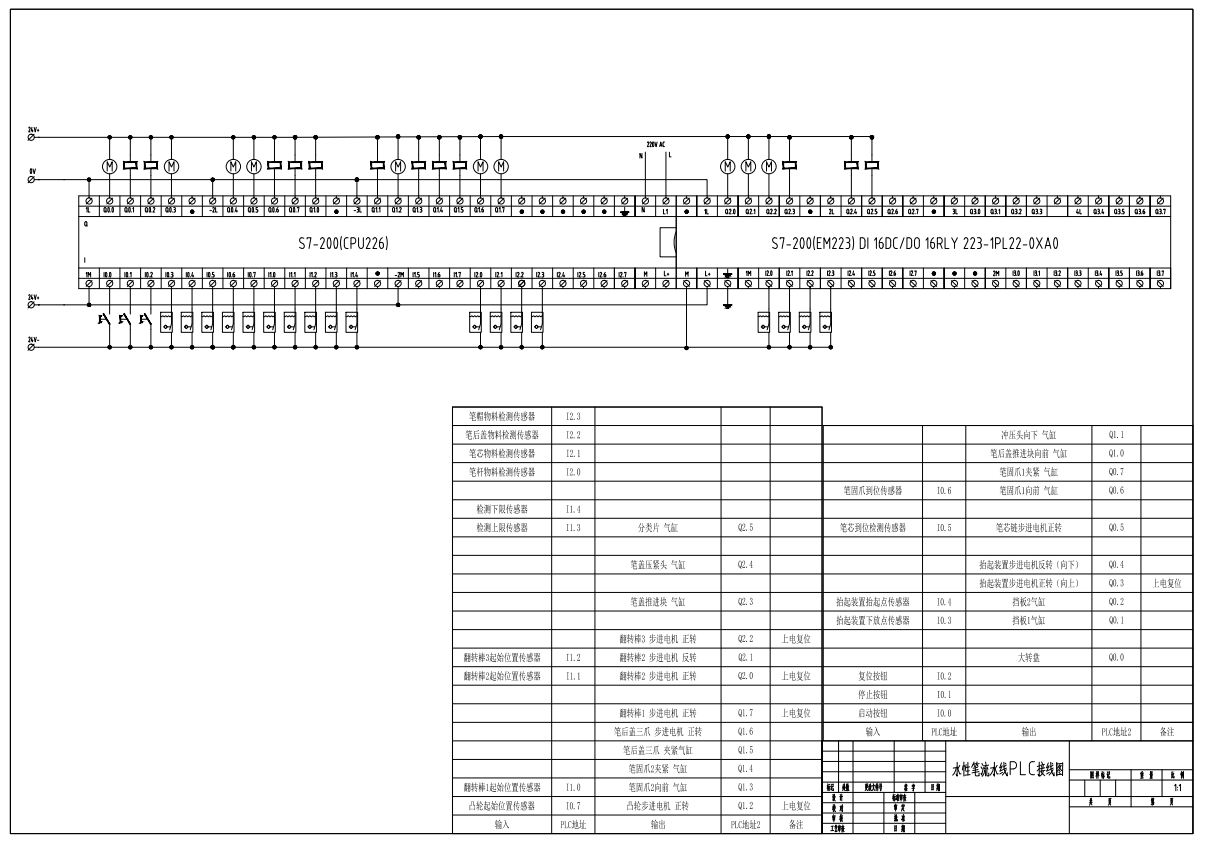

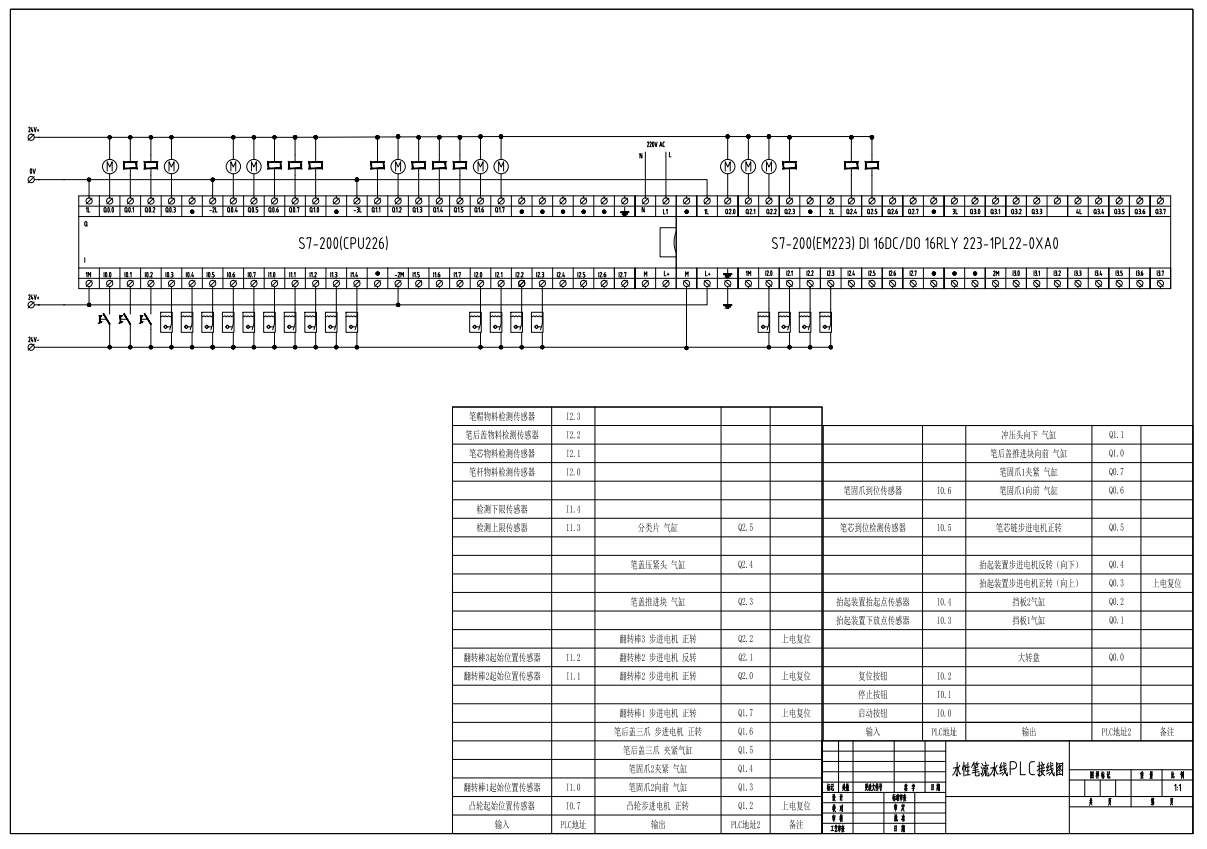

| 2 | PLC接线图.png | 138.55K |

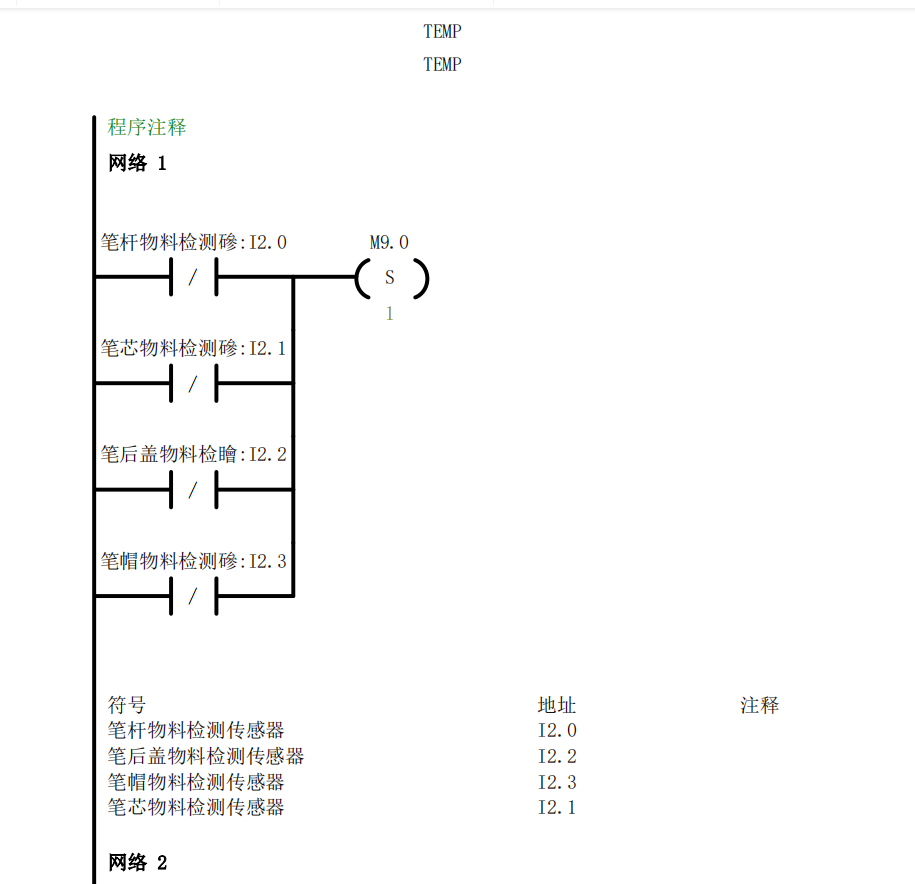

| 3 | PLC程序设计.png | 77.06K |

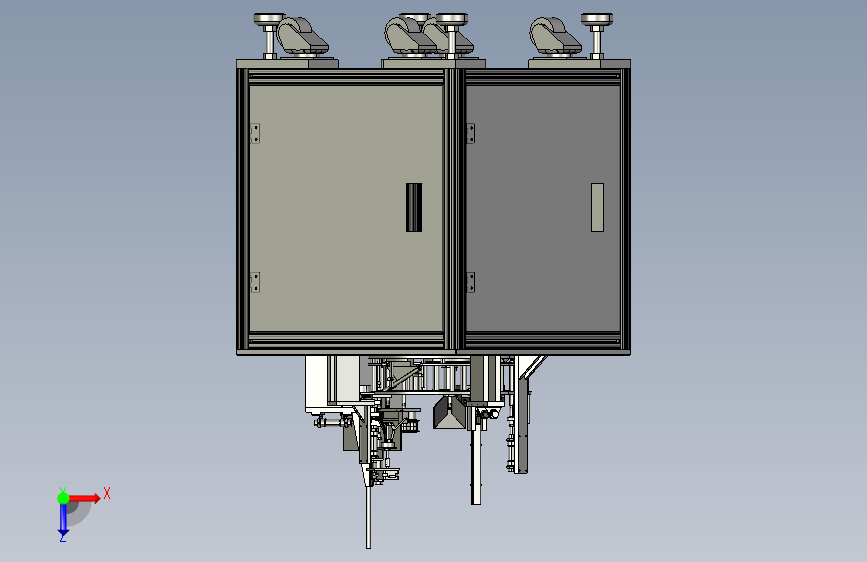

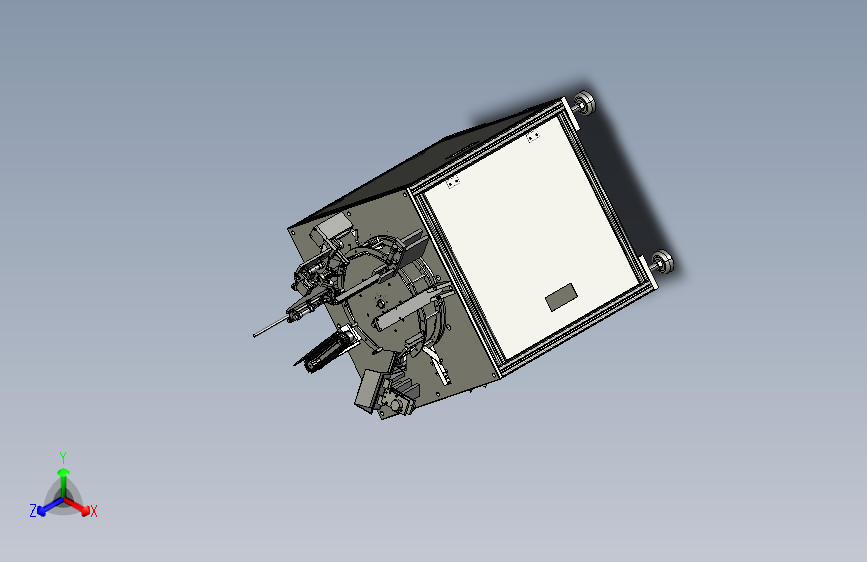

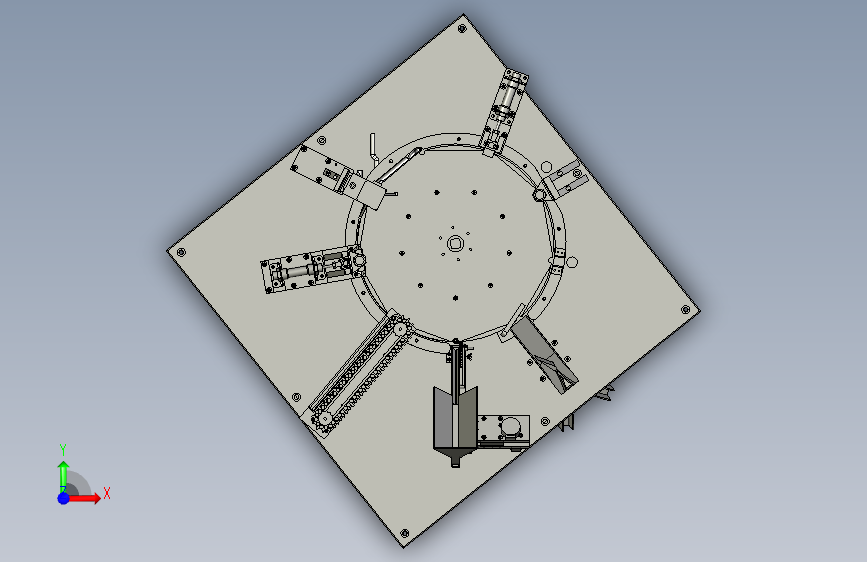

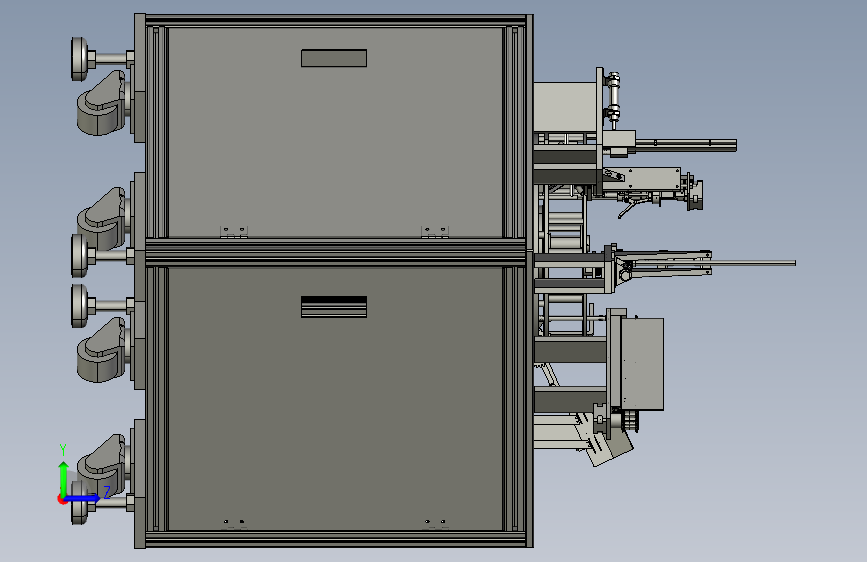

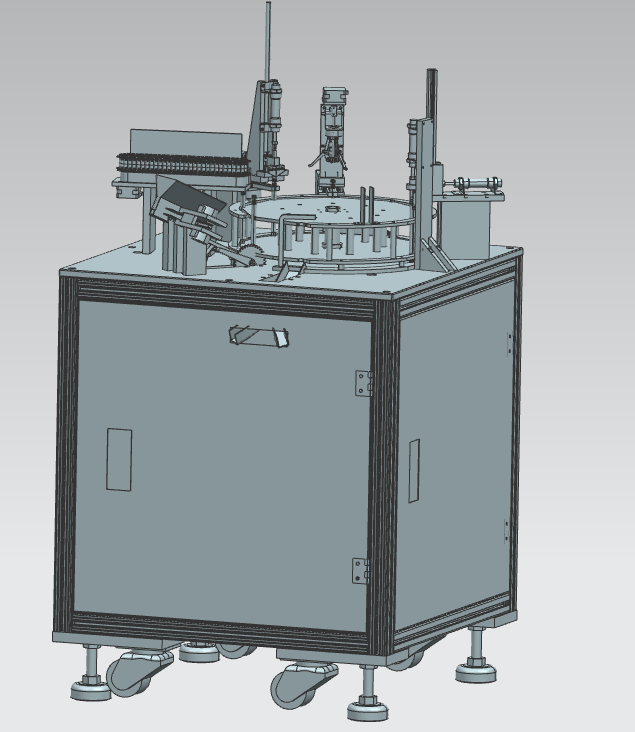

| 4 | 总装配.png | 69.89K |

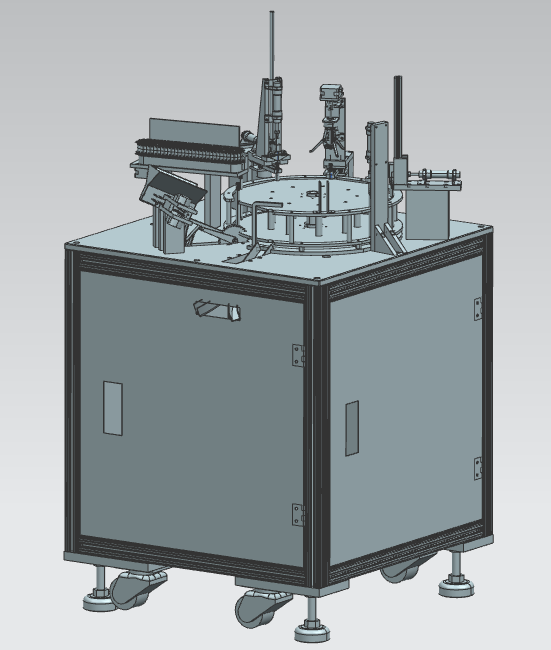

| 5 | 总装配1.png | 48.05K |

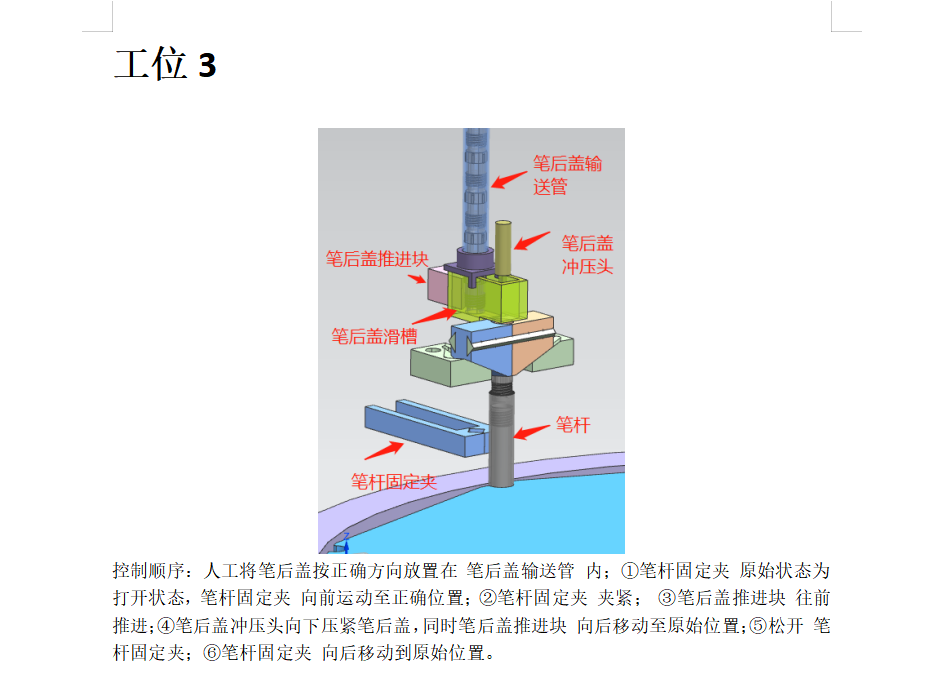

| 6 | 控制流程说明.png | 93.07K |
