自动烟灰缸全结构3D图（ID:850088）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00_ashtray_assy.mtl | 544B |
| 2 | 00_ashtray_assy.obj | 0B |
| 3 | 00_ashtray_assy.stl | 84B |
| 4 | 00_ashtray_assy_asm.igs | 82B |
| 5 | 00_ashtray_assy_asm.stp | 4.21M |
| 6 | 17030747094735.rar | 25.01M |
| 7 | 00_ashtray_assy.asm.1 | 1.59M |
| 8 | 00_ashtray_assy_skel.prt.1 | 548.17K |
| 9 | 01_motor_assy.asm.1 | 166.32K |
| 10 | 01_motor_assy_skel.prt.1 | 40.65K |
| 11 | 02_sweeper_assy.asm.1 | 187.09K |
| 12 | al_plate.prt.1 | 1.01M |
| 13 | baffle.prt.1 | 163.45K |
| 14 | battery-18650.prt.1 | 74.88K |
| 15 | battery_cover.prt.1 | 298.20K |
| 16 | box2_ashtray.prt.1 | 686.46K |
| 17 | box_ashtray.prt.1 | 1.08M |
| 18 | box_cover_water.prt.1 | 816.39K |
| 19 | bracket_ashtray.prt.1 | 206.89K |
| 20 | bracket_inner.prt.1 | 1.32M |
| 21 | brush_ashtray.prt.1 | 315.61K |
| 22 | brush_cover.prt.1 | 899.09K |
| 23 | brush_orbit.prt.1 | 319.90K |
| 24 | connect_pipe.prt.1 | 153.04K |
| 25 | contact_plate1.prt.1 | 209.57K |
| 26 | contact_plate2.prt.1 | 264.55K |
| 27 | filter_bracket.prt.1 | 3.26M |
| 28 | filter_cover.prt.1 | 2.63M |
| 29 | filter_holder.prt.1 | 444.23K |
| 30 | housing_btm_ashtray.prt.1 | 1.51M |
| 31 | housing_top_ashtray.prt.1 | 2.04M |
| 32 | kw12-077.prt.1 | 569.89K |
| 33 | m2x5_k.prt.1 | 1.68M |
| 34 | m2x6-p.prt.1 | 1.92M |
| 35 | maget.prt.1 | 81.63K |
| 36 | motor_new.prt.1 | 339.39K |
| 37 | pcba_ashtray.asm.1 | 60.64K |
| 38 | pcb_ashtray.prt.1 | 124.58K |
| 39 | pin_d2.prt.1 | 62.17K |
| 40 | pmma_plate.prt.1 | 72.42K |
| 41 | pump_ashtray.prt.1 | 354.80K |
| 42 | rubber_foot.prt.1 | 78.78K |
| 43 | rubber_string.prt.1 | 91.25K |
| 44 | screw_axle.prt.1 | 5.39M |
| 45 | screw_st25_l8.prt.1 | 1.84M |
| 46 | set-screw-m25.prt.1 | 265.10K |
| 47 | sponge.prt.1 | 663.35K |
| 48 | ss-12f22.prt.1 | 305.41K |
| 49 | steel_plate.prt.1 | 57.30K |
| 50 | sweeper_connector.prt.1 | 588.54K |
| 51 | sweeper_holder.prt.1 | 659.92K |
| 52 | usb_1.prt.1 | 1.36M |
| 53 | usb_2.prt.1 | 131.76K |
| 54 | usb_3.prt.1 | 50.34K |
| 55 | usb_micro_629105136821.asm.1 | 999.25K |
| 56 | water_box.prt.1 | 677.49K |
| 57 | water_pipe2.prt.1 | 319.33K |
| 58 | water_spary_cover_a.prt.1 | 270.41K |
| 59 | water_spray_assy.asm.1 | 59.72K |
| 60 | water_spray_assy_skel.prt.1 | 52.91K |
| 61 | water_spray_cover_b.prt.1 | 336.59K |
此图纸下载需要200金币
立即下载
发布者
蓝色空间
创作: 114
粉丝: 11
加入时间：2023-11-12
模型信息
图纸格式：obj,stl,igs,stp,asm,prt
文件大小：25.61M
所需金币：200
上传时间：2023-12-20 20:18:37
是否可编辑：可修改，包括参数

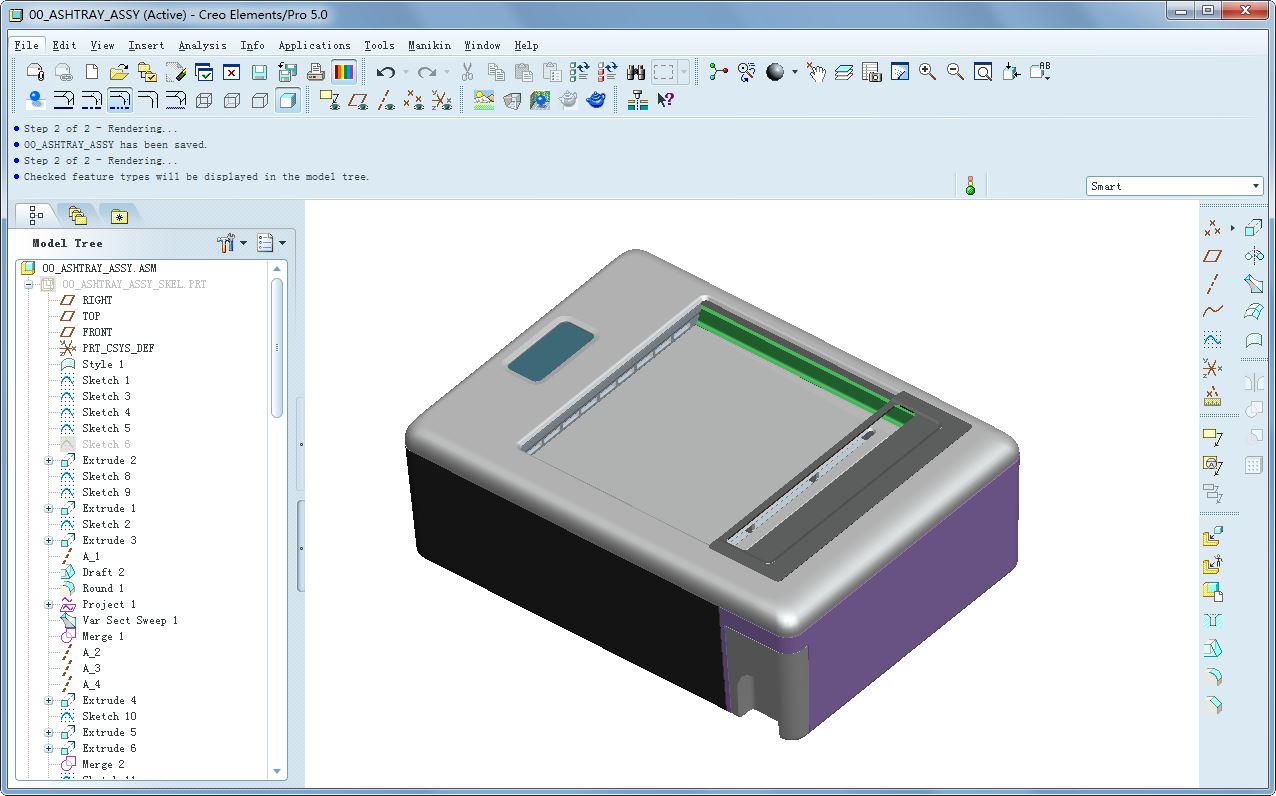

版本：PROE Proe5.0
标签
烟灰缸
自动化
结构设计图
产品设计图
Proe5.0
图纸简介

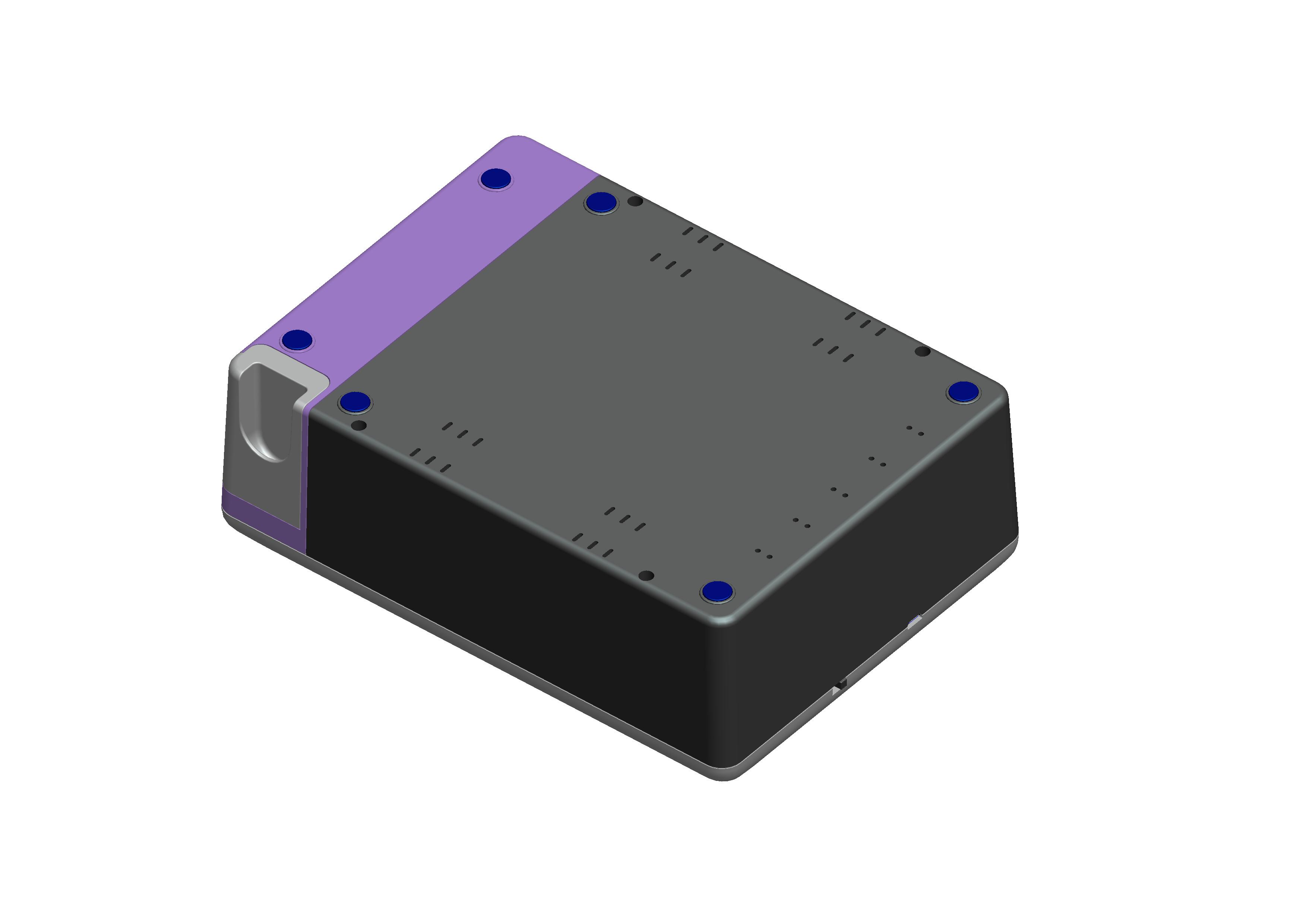

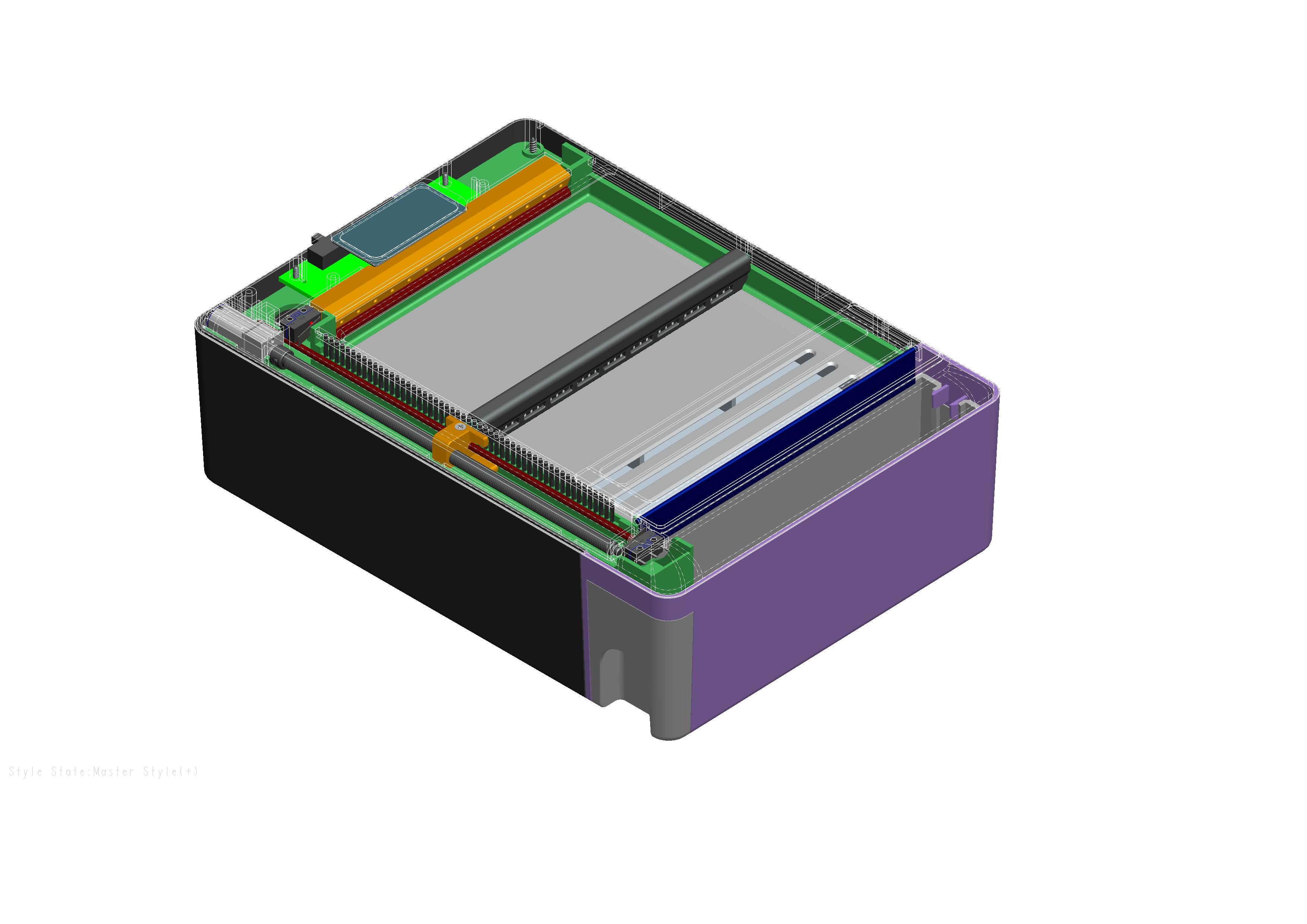

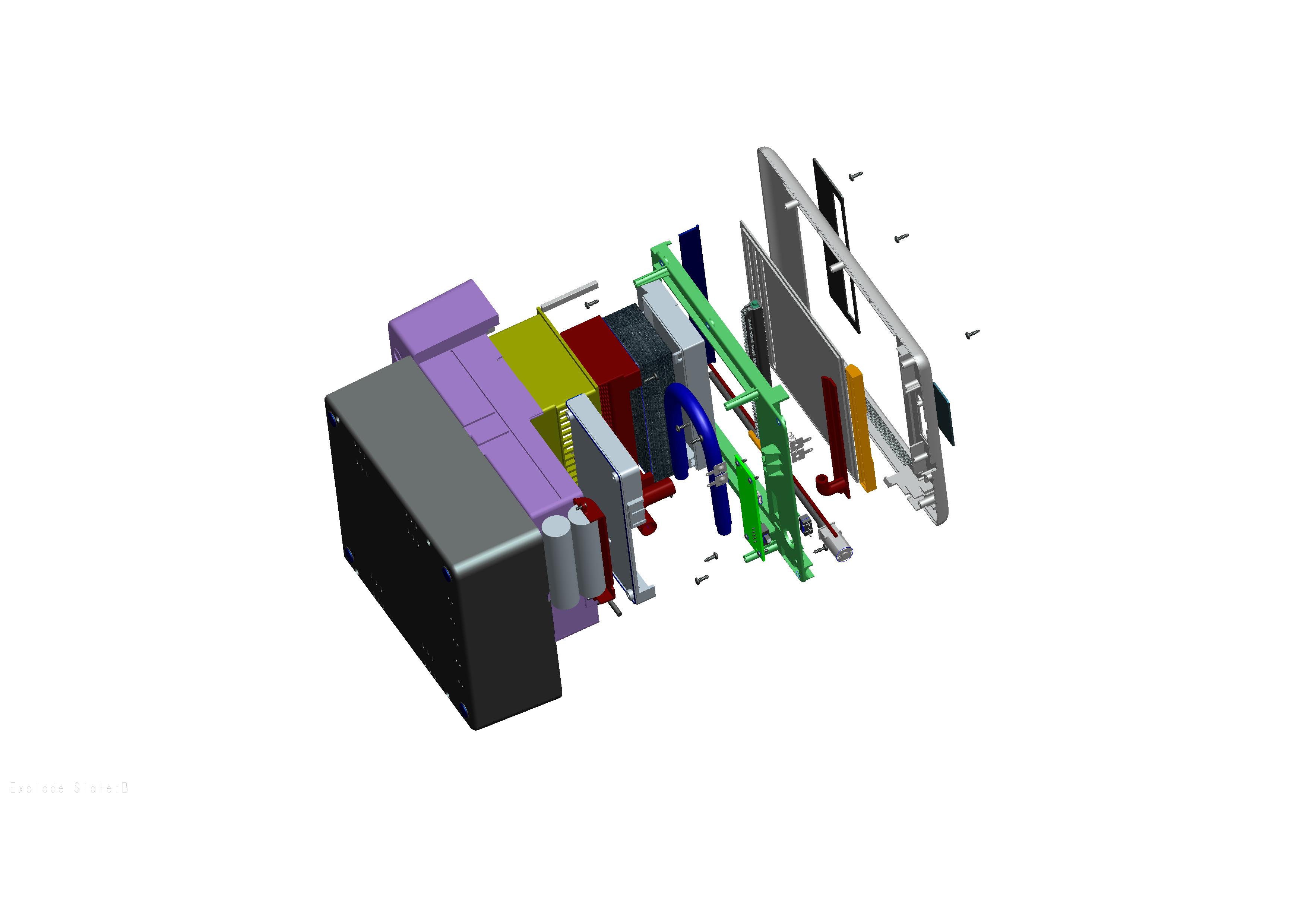

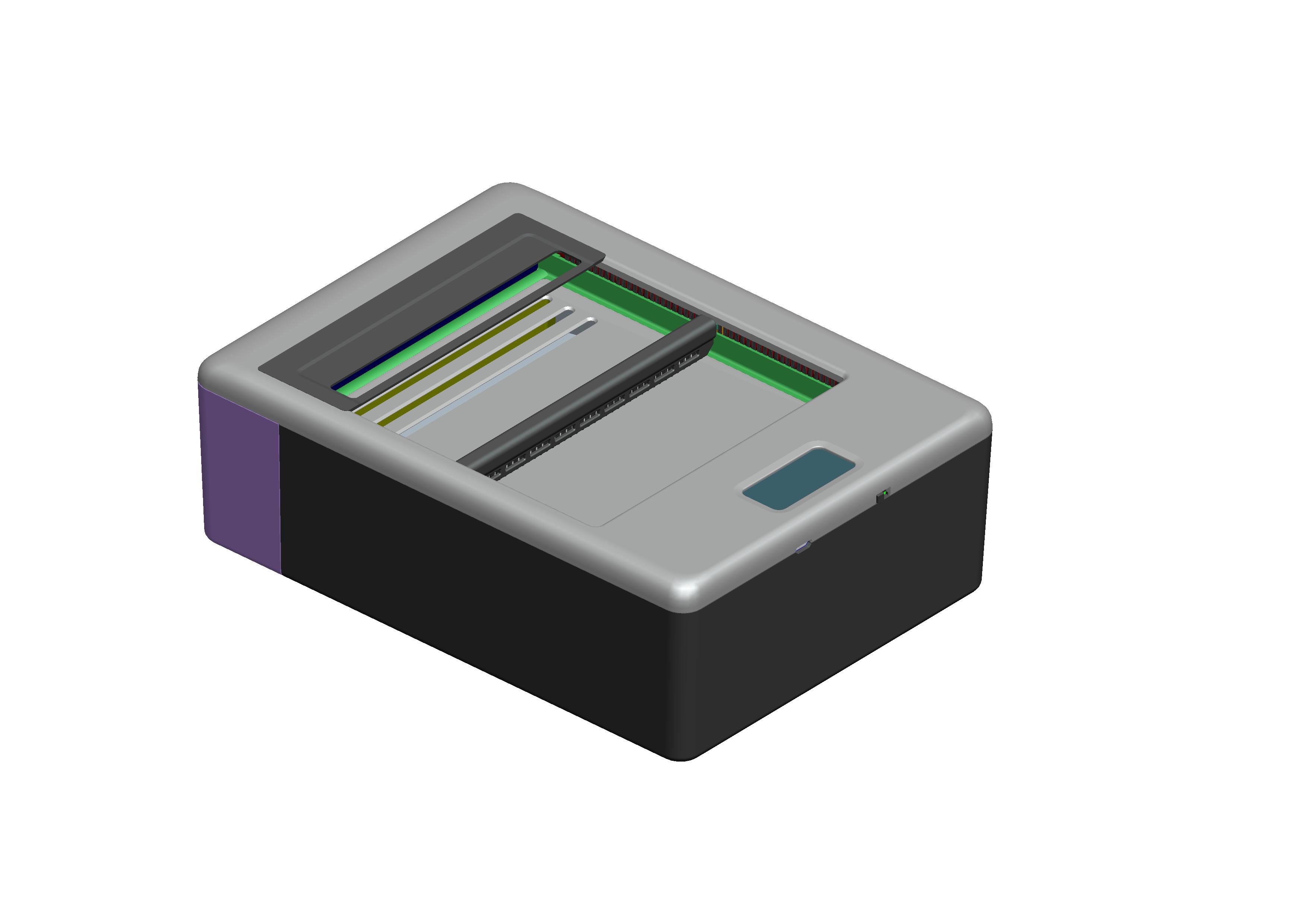

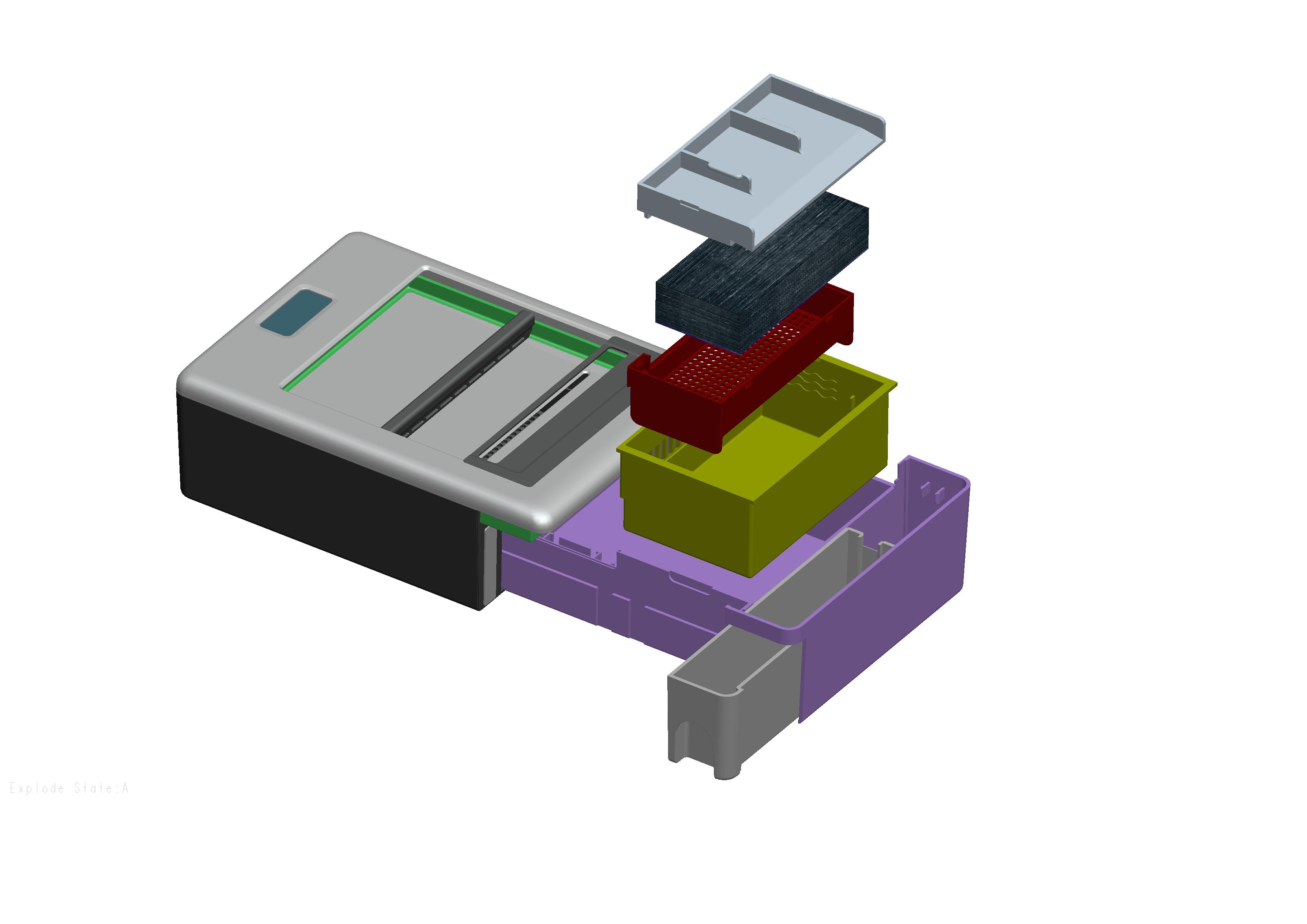

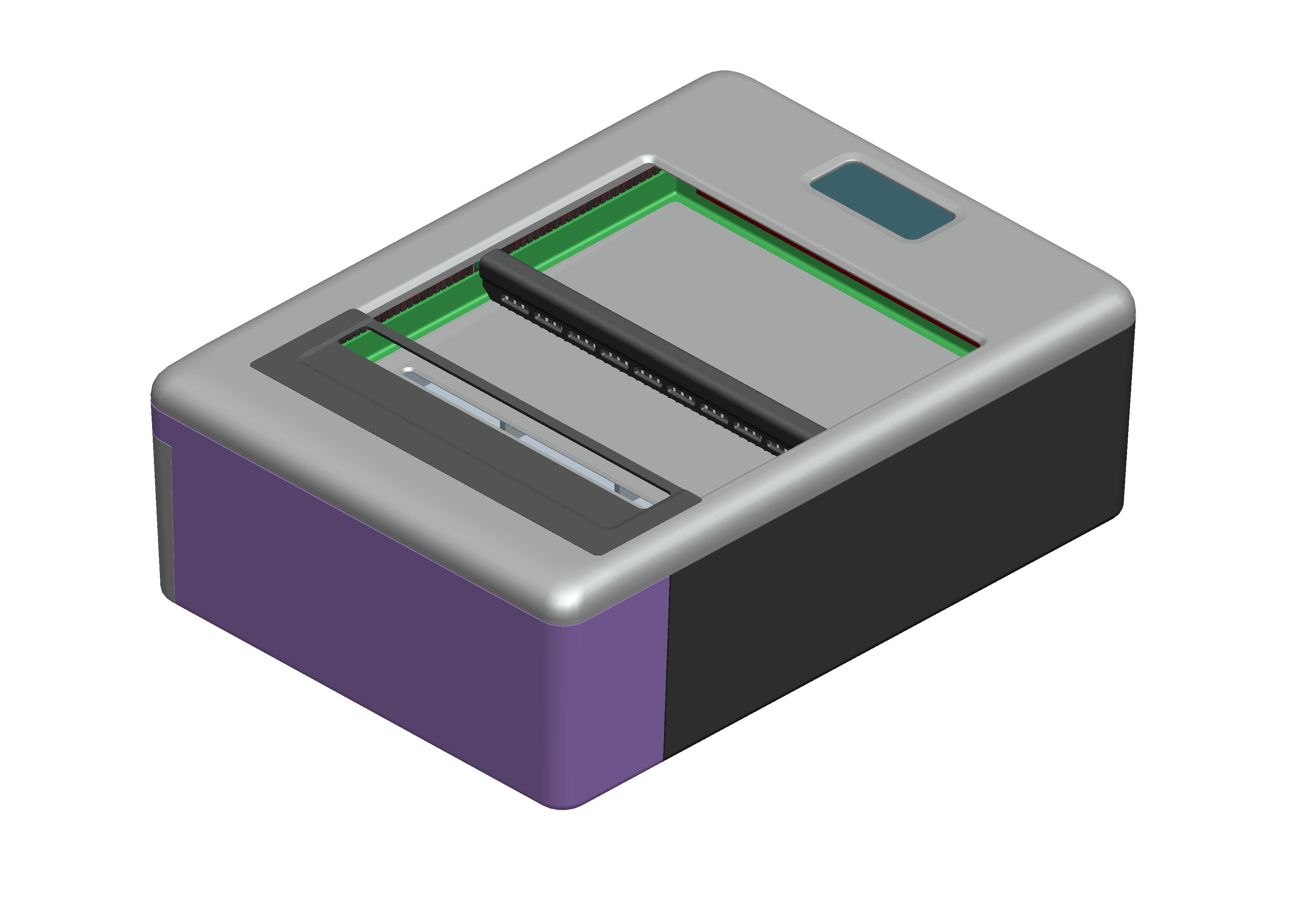

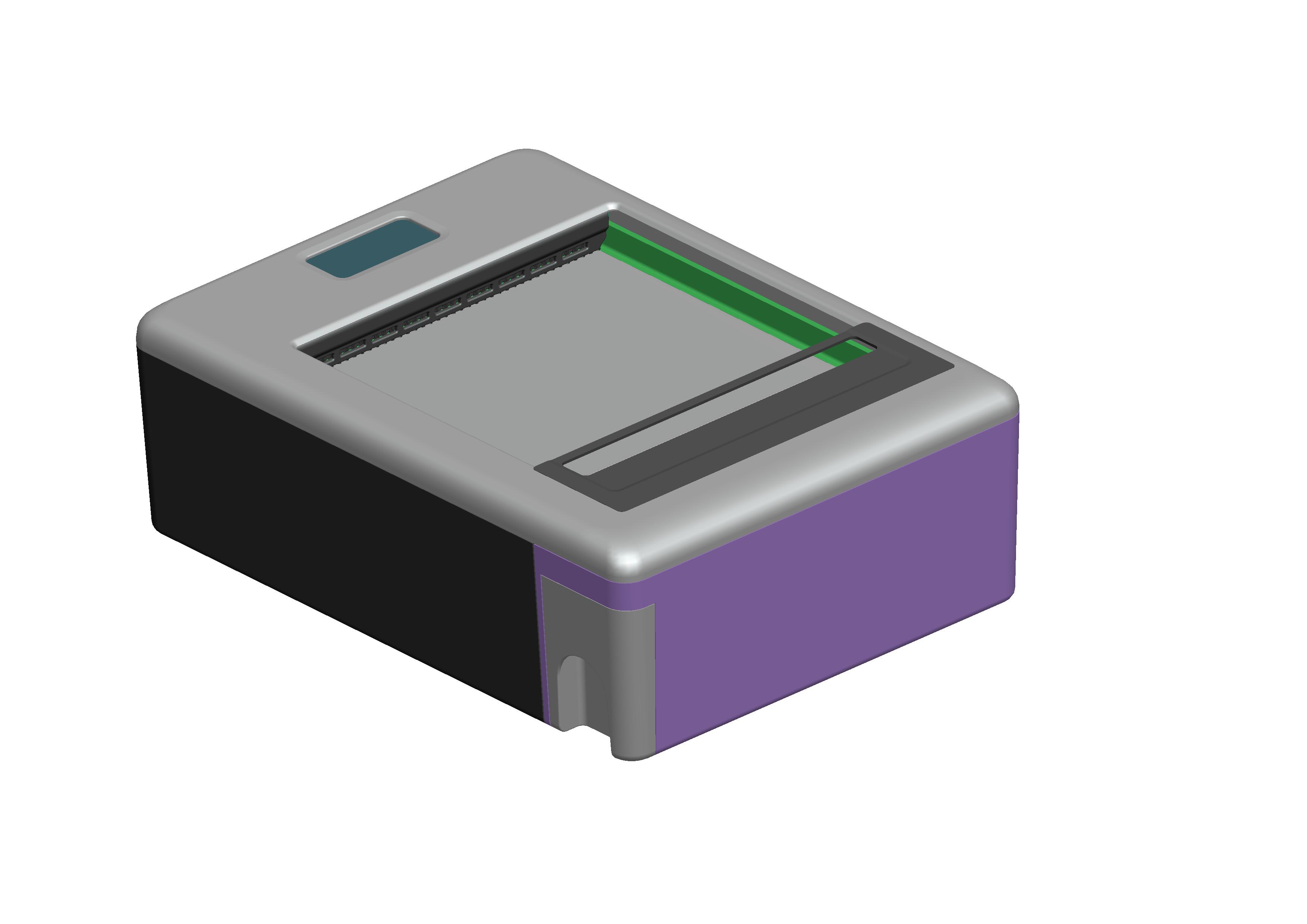

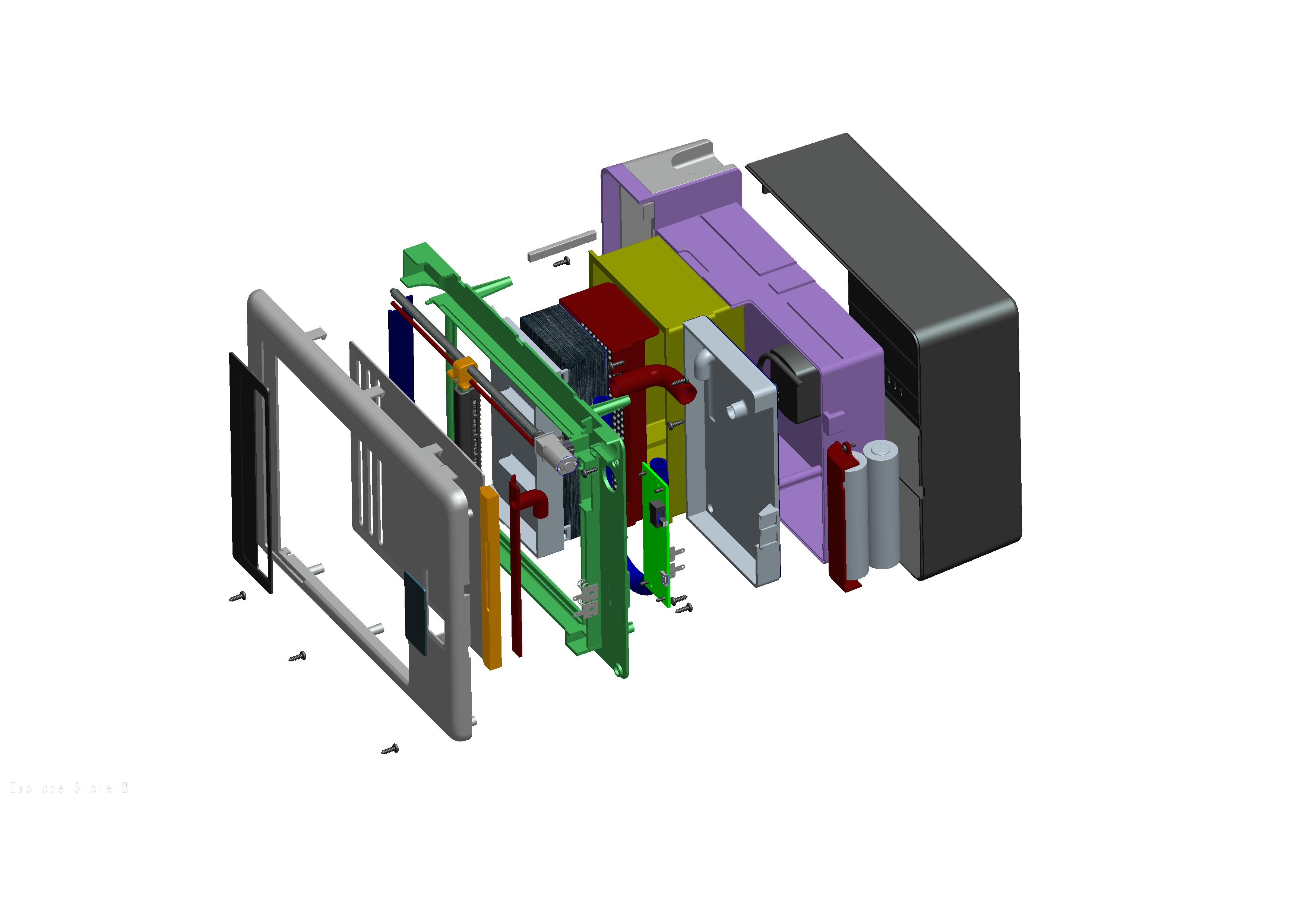

这是一款可以自动清洗的烟灰缸,基本原理是：将水箱设计成三个区域，一个区域设计成净水区，水泵将净水抽到冲刷头，由冲刷头的一排小孔中喷出清洗烟灰；一个区域设计成垃圾盒，专门回收烟头, 该垃圾盒随时可以抽出将搜集的烟头倒掉；一个区域设计成污水区，污水区的水经过滤芯过滤净化后会回流到净水区，让水循环使用。烟灰盒内同时设计有一排毛刷，在电机的驱动下清扫烟灰盒。由Proe建模设计, 有参数可编辑。欢迎下载！
