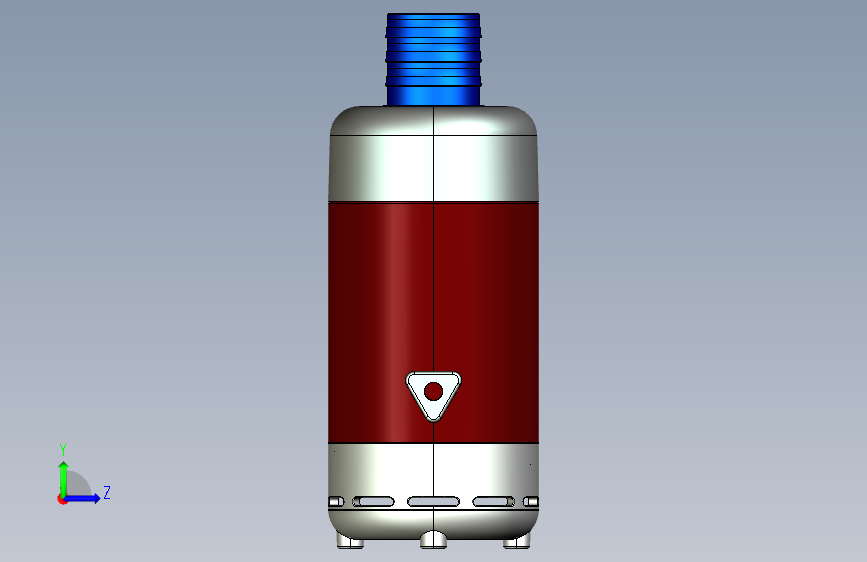

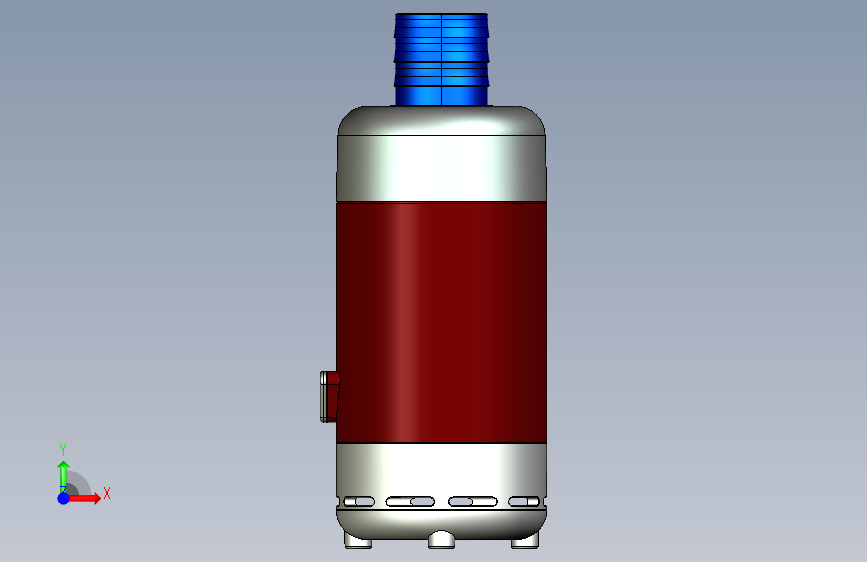

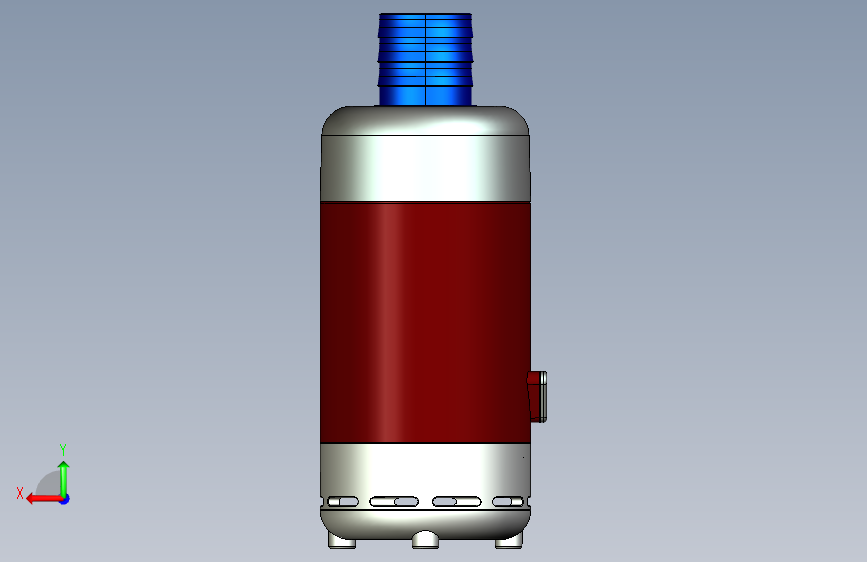

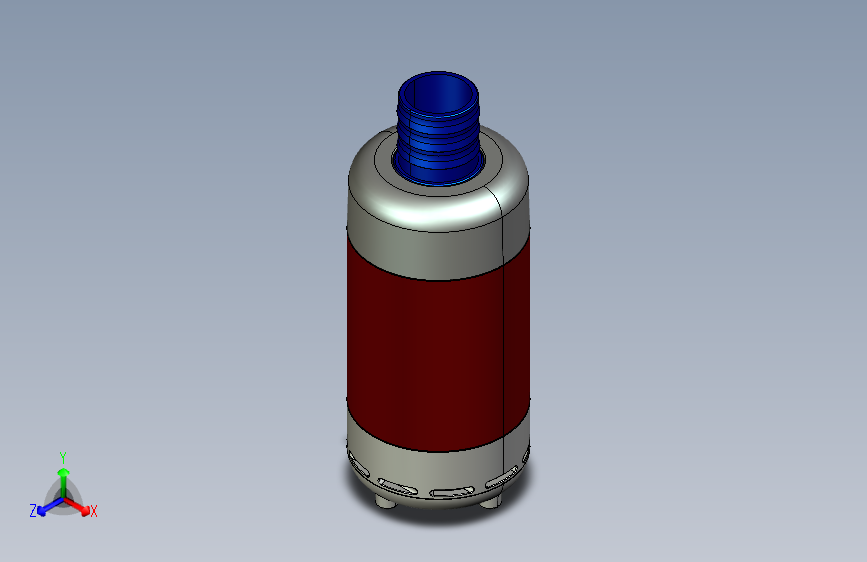

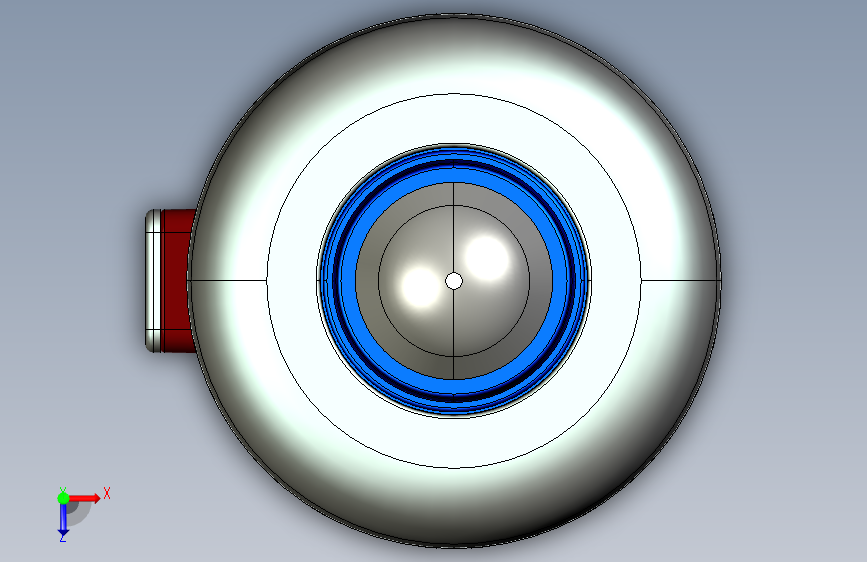

一款鱼缸潜水泵的结构3D图

（ID:856797）

改图/画图

生活办公 / 生活用品 / 一款鱼缸潜水泵的结构3D图

©原创

172

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	00_pump.asm.1	1.03M
2	00_pump_skel.prt.1	120.59K
3	01_motor_rotor_assy.asm.1	60.86K
4	cable_cover_pump.prt.1	128.53K
5	cover_btm_pump.prt.1	2.11M
6	cover_top_inner_pump.prt.1	164.75K
7	cover_top_pump.prt.1	609.14K
8	end_cover_btm_pump.prt.1	256.63K
9	end_cover_top_pump.prt.1	241.90K
10	main_body_pump.prt.1	1.16M
11	pipe_term_pump.prt.1	368.45K
12	rotor_bearing.prt.1	69.71K
13	rotor_prt001.prt.1	174.69K
14	rotor_prt002.prt.1	634.85K
15	rotor_prt002_assy.asm.1	49.70K
16	rotor_prt003.asm.1	40.08K
17	rotor_prt003a.prt.1	392.21K
18	rotor_prt003b.prt.1	240.06K
19	rotor_rubber_tube.prt.1	137.77K
20	seal_ring.prt.1	83.22K
21	00_pump.mtl	275B
22	00_pump.obj	12.52M
23	00_pump.stl	5.82M
24	00_pump_asm.igs	4.68M
25	00_pump_asm.stp	3.46M

此图纸下载需要100金币

立即下载

发布者

蓝色空间

创作: 114

粉丝: 13

加入时间：2023-11-12

私信

关注

模型信息

图纸ID：856797

图纸格式：asm,prt,obj,stl,igs,stp

文件大小：10.49M

所需金币：100

上传时间：2023-12-22 20:56:36

是否可编辑：可修改，包括参数

软件版本：PROE

图纸简介

这是一款鱼缸潜水泵，其工作原理是：工作前,吸入管和泵内首先得充满液体。开始工作后,叶轮做高速旋转,潜水泵中的液体随着叶片一起旋转,在离心力的作用下,飞离叶轮向外射出,射出的液体在泵壳扩散室内速度逐渐变慢,压力逐渐增加,然后从泵出口,排出管流出。全部结构用Proe5.0建模设计，附有stp, 欢迎下载。
