一款10孔排插的结构设计3D图（ID:856798）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17032500399670.rar | 10.44M |
| 2 | 00_socket10.asm.3 | 1.00M |
| 3 | 00_socket10_skel.prt.2 | 1.13M |
| 4 | 01_pcba1_p18121701.asm.1 | 128.76K |
| 5 | 02_pcba2_p18121701.asm.1 | 71.35K |
| 6 | earphone_plug_pj-389ad_d35.prt.1 | 395.07K |
| 7 | housing_btm_p18121701.prt.2 | 757.99K |
| 8 | housing_top_p18121701.prt.2 | 1.89M |
| 9 | led_d5a.prt.1 | 97.74K |
| 10 | led_d5b.prt.1 | 98.74K |
| 11 | led_display_plug.prt.1 | 126.24K |
| 12 | mylar_plate_p18121701.prt.2 | 271.48K |
| 13 | part1.prt.1 | 1.47M |
| 14 | part4.prt.1 | 493.47K |
| 15 | pcb1.prt.2 | 241.41K |
| 16 | pcb2_p18121701.prt.2 | 126.23K |
| 17 | plug_core_new.asm.1 | 82.50K |
| 18 | spring_222.prt.1 | 356.82K |
| 19 | wire_dc_in.prt.1 | 184.98K |
| 20 | 00_socket10.mtl | 237B |
| 21 | 00_socket10.obj | 11.93M |
| 22 | 00_socket10.stl | 4.44M |
| 23 | 00_socket10_asm.igs | 29.91M |
| 24 | 00_socket10_asm.stp | 3.68M |
此图纸下载需要100金币
立即下载
发布者
蓝色空间
创作: 114
粉丝: 11
加入时间：2023-11-12
模型信息
图纸格式：asm,prt,obj,stl,igs,stp
文件大小：10.69M
所需金币：100
上传时间：2023-12-22 21:00:42
是否可编辑：可修改，包括参数
版本：PROE
标签
插头插座
电源插座
排插
结构设计图
Proe
图纸简介

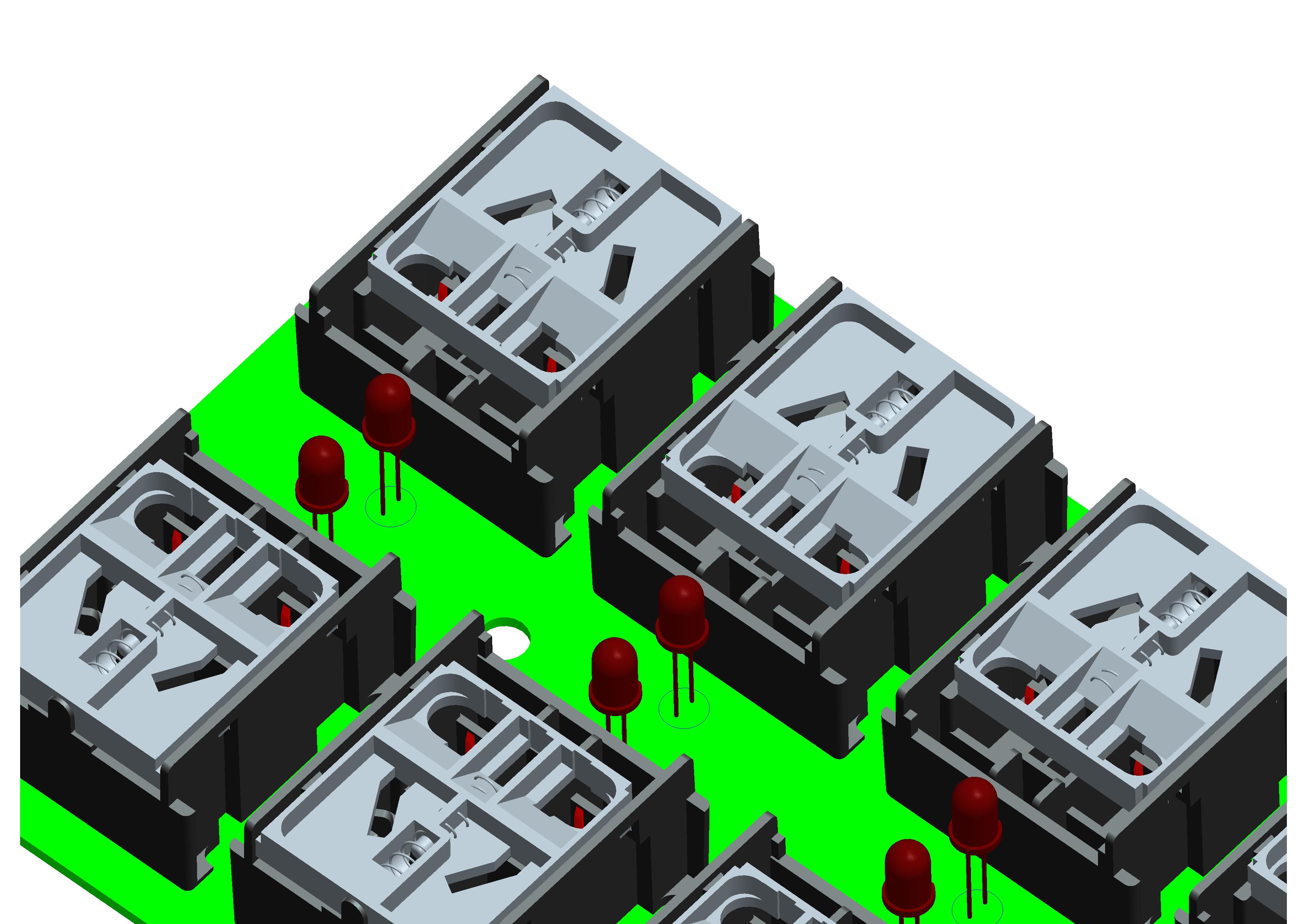

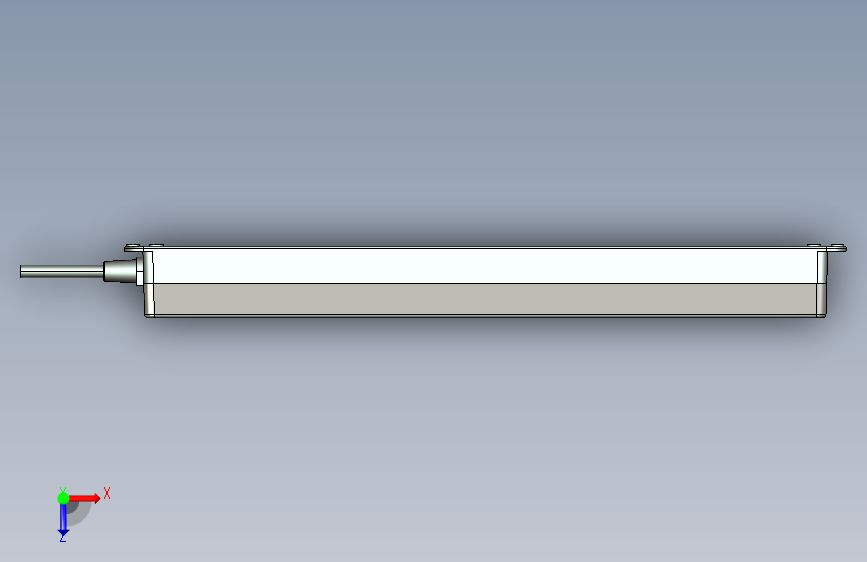

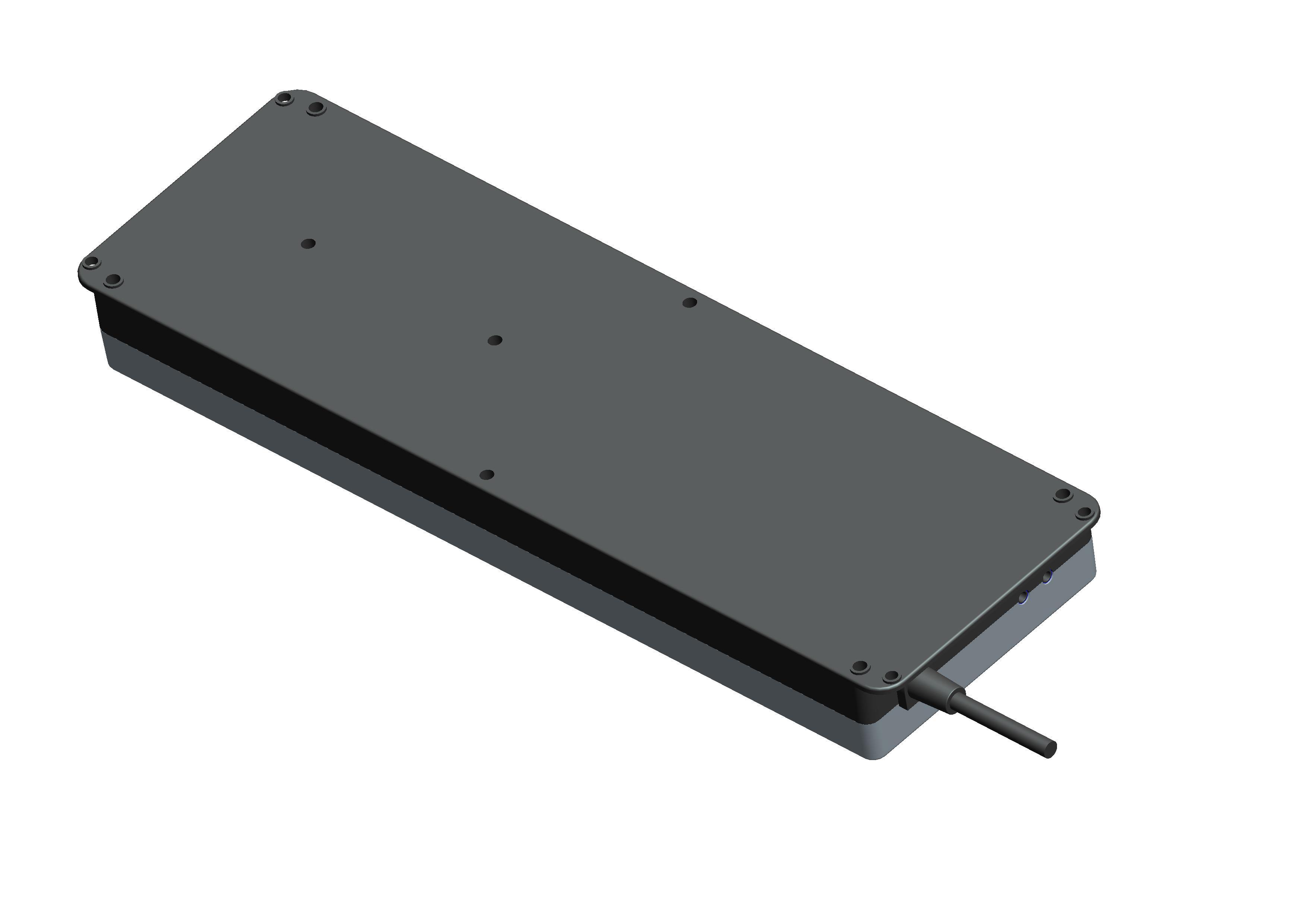

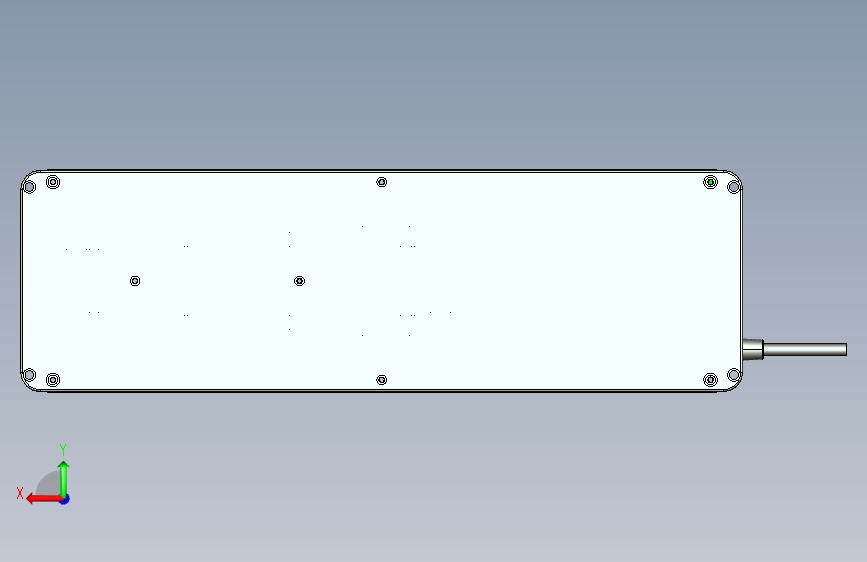

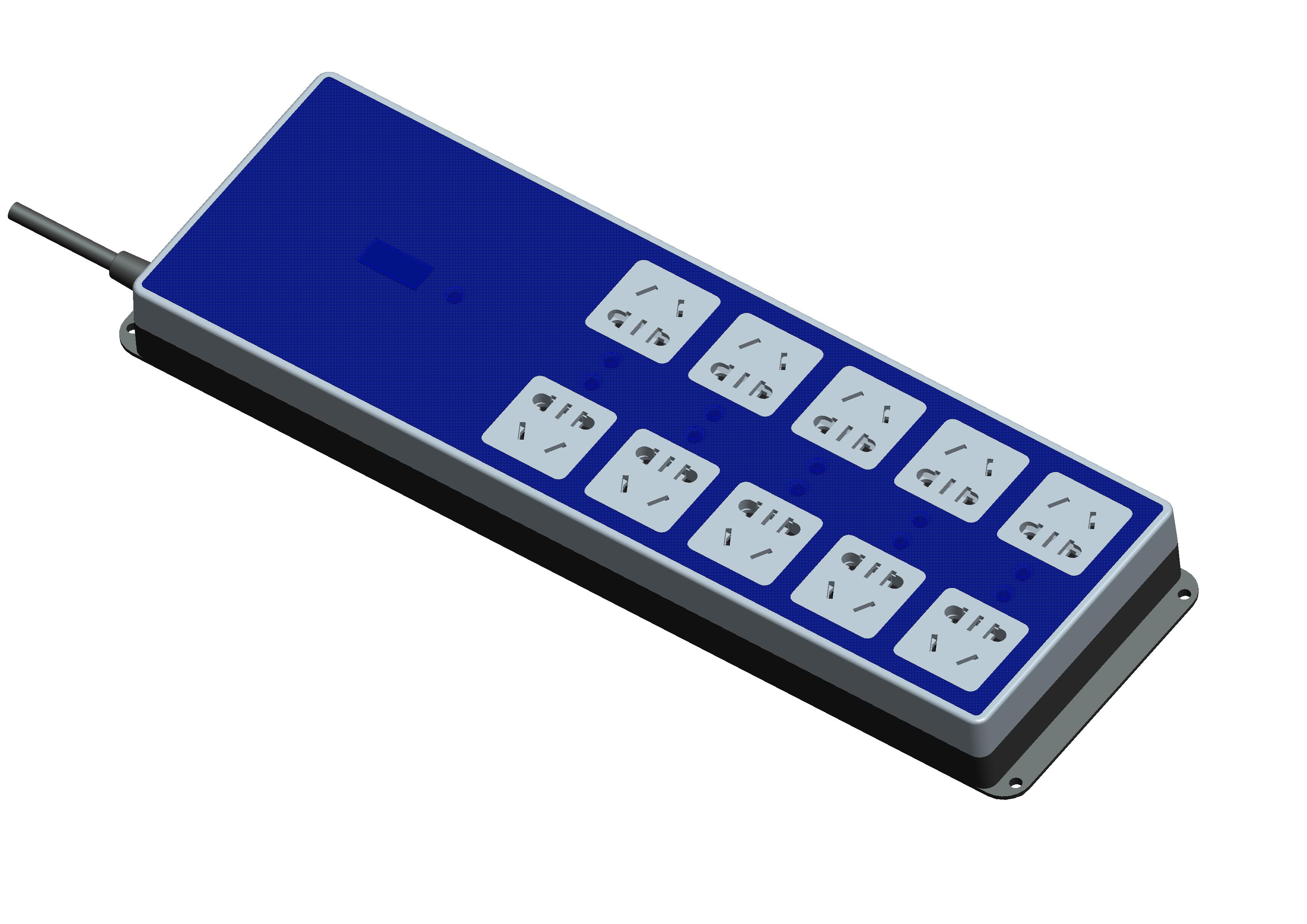

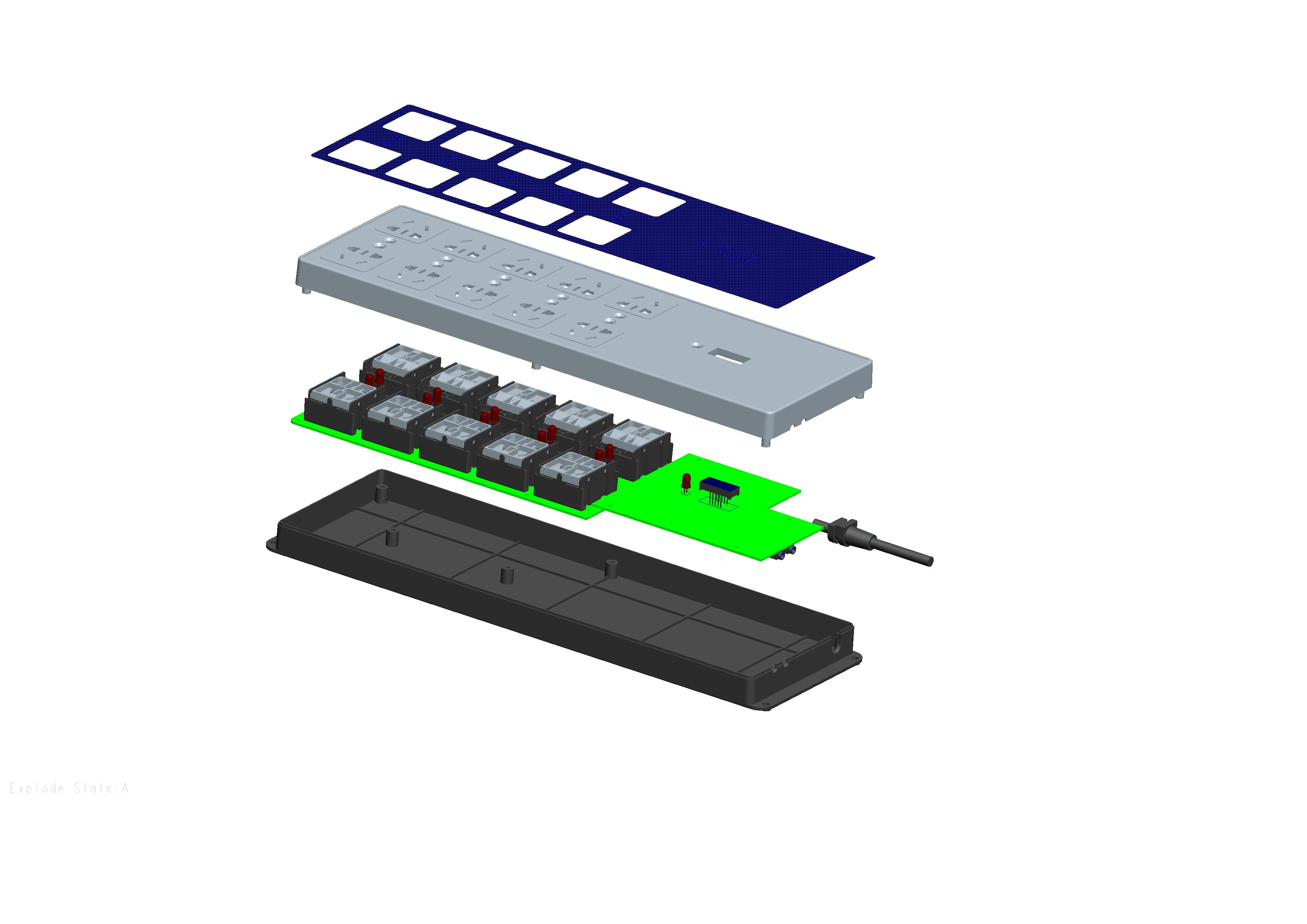

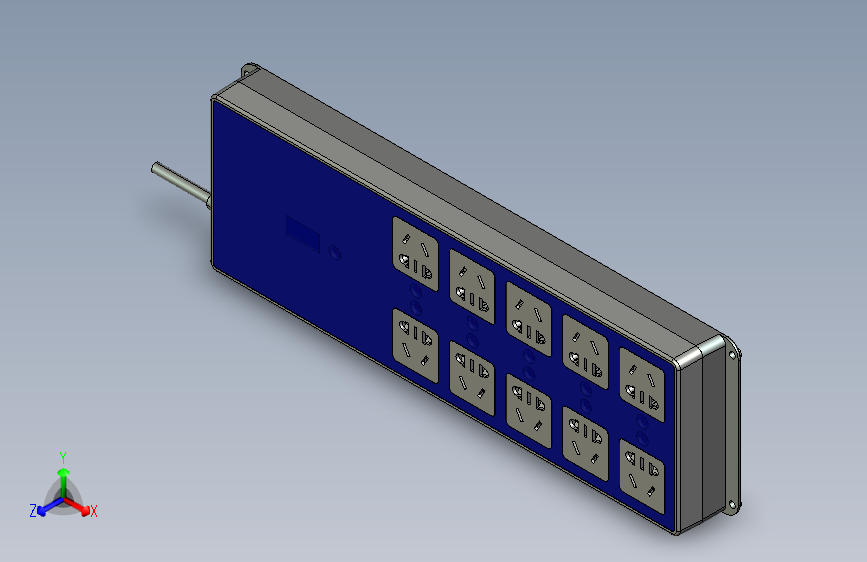

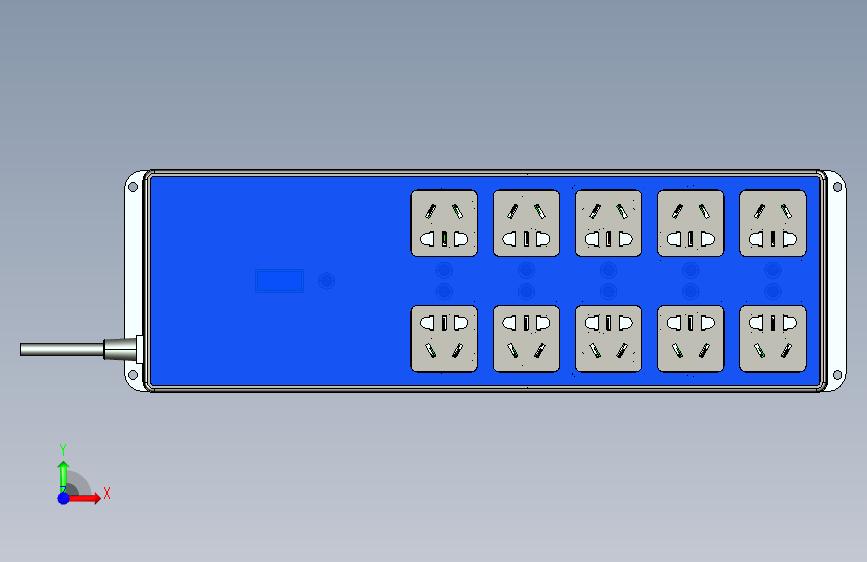

这是一款10孔排插的3D结构模型，该排插有屏幕显示排插工作状态,有状态指示灯显示每一个插座孔的工和状态，另设计有低压直流输出口，可给低压电器供电。排插表面有贴一层透明胶牍，使排插看起来更为美观。感兴趣的欢迎下载。
