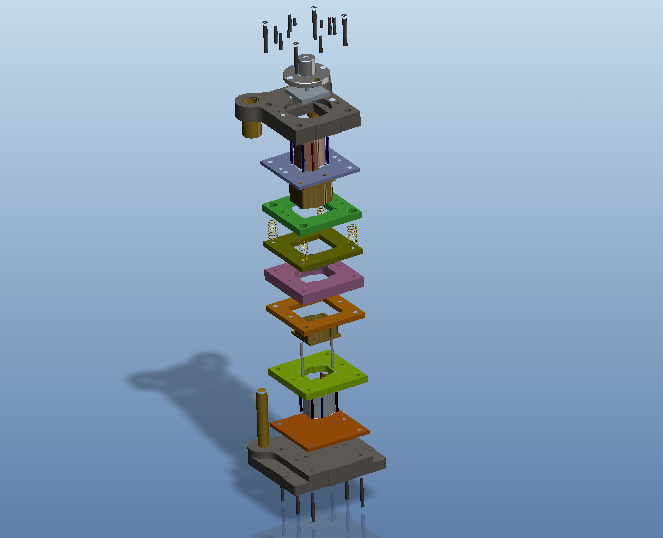

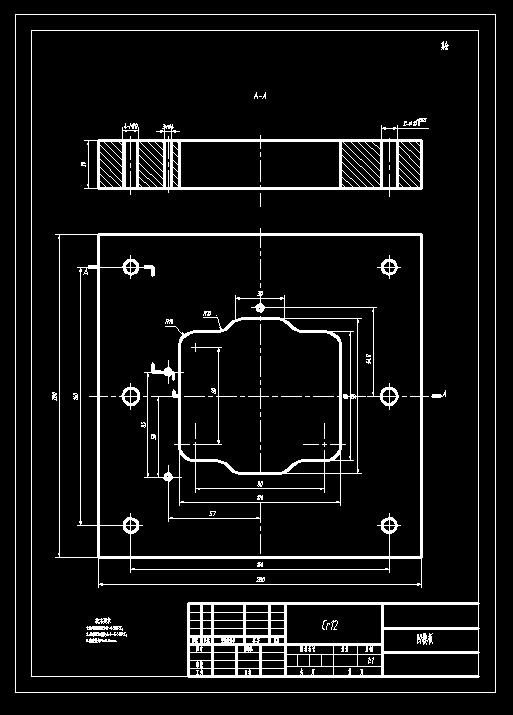

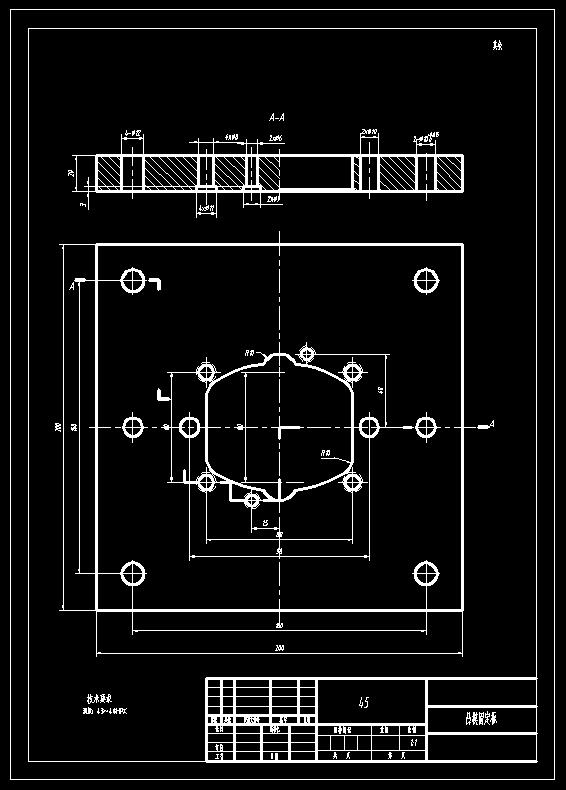

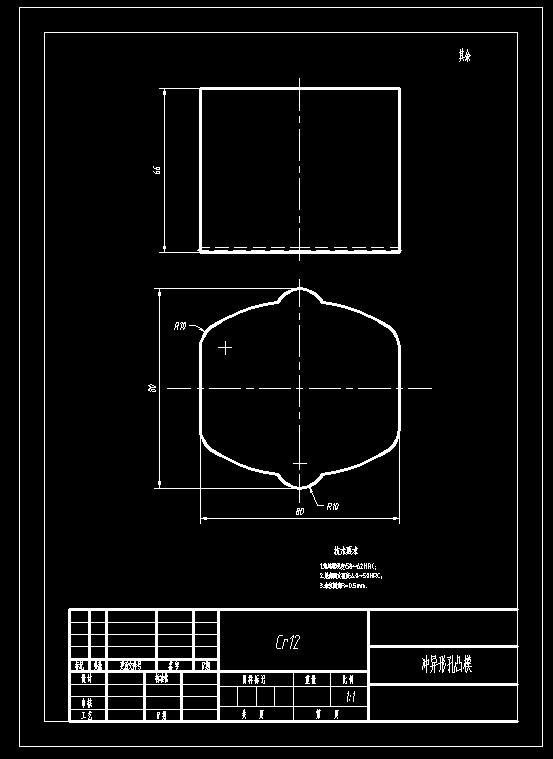

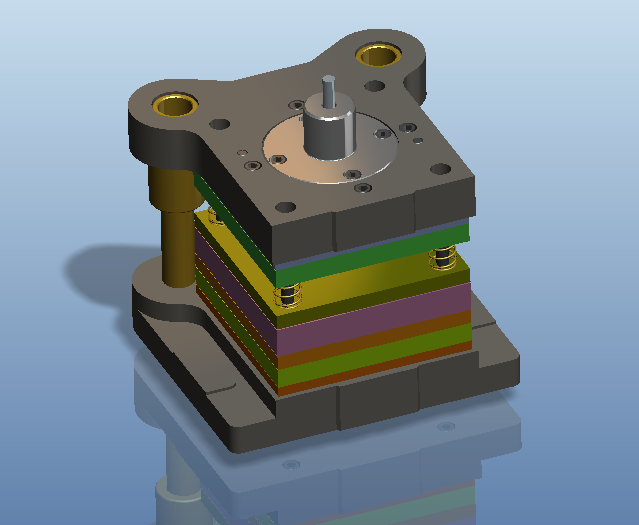

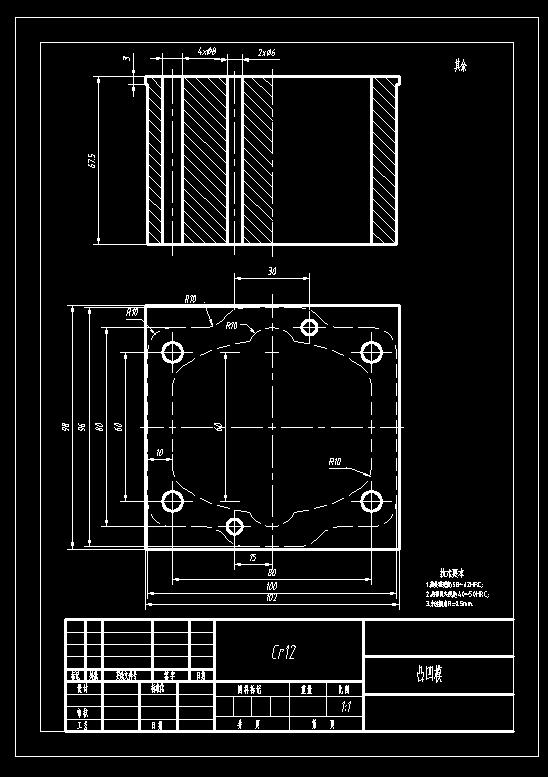

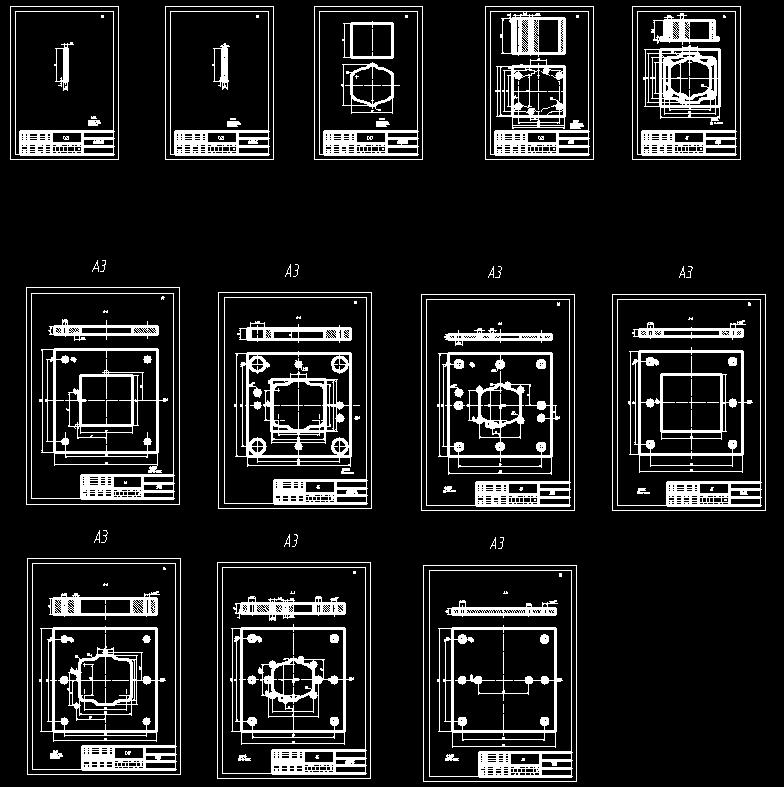

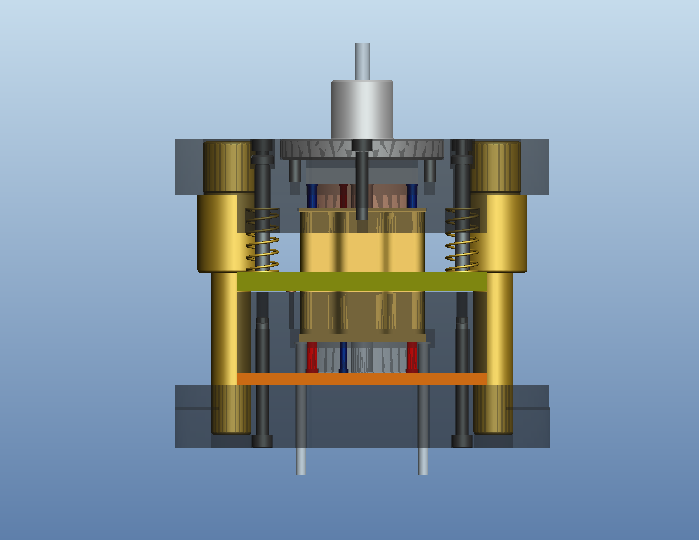

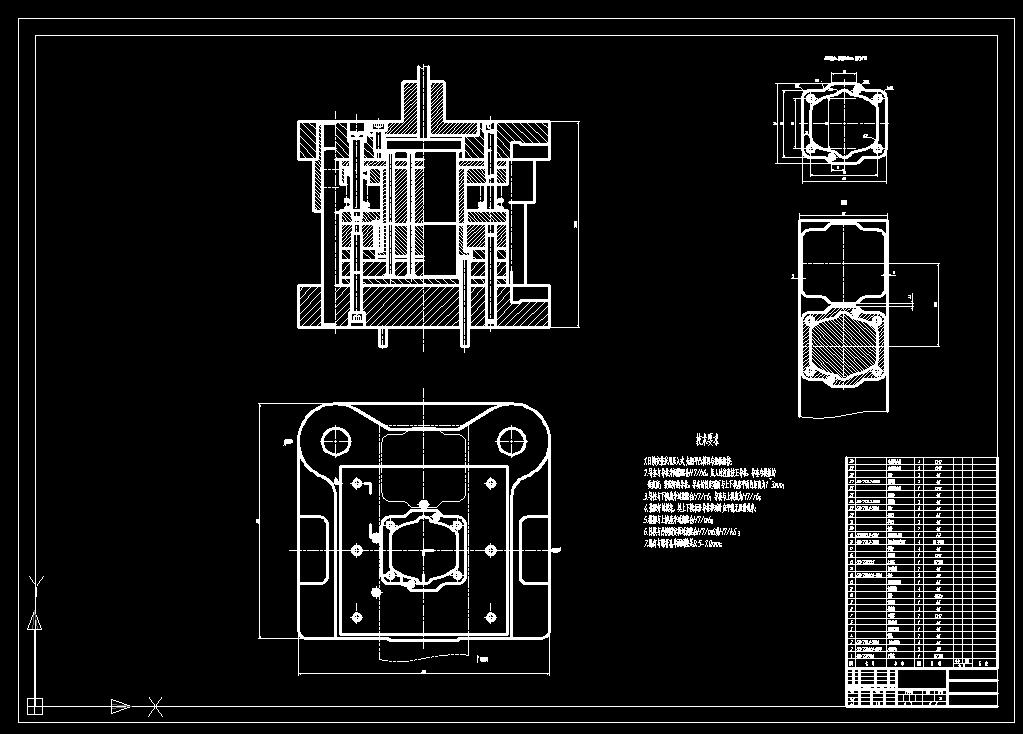

气缸垫冲孔落料复合模（CAD图+Proe三维）
（ID:858063）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | GN007--图纸proe.dwg | 373.47K |
| 2 | gn007_asm.stp | 1.39M |
| 3 | 10x105.prt.2 | 85.24K |
| 4 | 10x55.prt.1 | 83.85K |
| 5 | 10_tanhuang.prt.1 | 997.38K |
| 6 | 11_xieliao_ld.prt.2 | 123.65K |
| 7 | 13_daotao.prt.1 | 221.38K |
| 8 | 14_kx_dianban.prt.1 | 101.56K |
| 9 | 14_s_dianban.prt.1 | 165.74K |
| 10 | 15_s_mozuo.prt.6 | 411.66K |
| 11 | 17_tuigan1.prt.1 | 77.47K |
| 12 | 19_mobin.prt.1 | 221.34K |
| 13 | 1_x_mozuo.prt.2 | 288.17K |
| 14 | 20_dagan.prt.1 | 72.46K |
| 15 | 21_tuigan2.prt.1 | 70.10K |
| 16 | 22_tuigan3.prt.3 | 133.06K |
| 17 | 25_dingjianqi.prt.3 | 214.82K |
| 18 | 26_cyxk_tumo.prt.2 | 159.77K |
| 19 | 28_dinggan.prt.1 | 72.85K |
| 20 | 29_cxyk_tumo.prt.1 | 75.54K |
| 21 | 2_daozu.prt.1 | 89.03K |
| 22 | 30_cdyk_tumo.prt.1 | 76.35K |
| 23 | 4_x_dianban.prt.1 | 101.70K |
| 24 | 5_tuaomo_gdb.prt.1 | 223.08K |
| 25 | 5_tumo_gdb.prt.2 | 250.68K |
| 26 | 7_aomoban.prt.1 | 193.14K |
| 27 | 7_tuaomo.prt.3 | 221.14K |
| 28 | 8_daoliaoxiao.prt.1 | 105.63K |
| 29 | 9_xeiliaoban.prt.1 | 174.50K |
| 30 | gb-t70_1-2000_m10x25.prt.1 | 137.77K |
| 31 | gb-t70_1-2000_m10x55.prt.1 | 124.04K |
| 32 | gb-t70_1-2000_m10x90.prt.1 | 119.39K |
| 33 | gn007.asm.20 | 232.98K |
| 34 | gongjian.prt.1 | 152.25K |
| 35 | 360截图20231223224101476.jpg | 107.24K |
| 36 | 360截图20231223224114480.jpg | 53.53K |
| 37 | 360截图20231223224126036.jpg | 41.17K |
| 38 | 360截图20231223224132767.jpg | 63.50K |
| 39 | 360截图20231223224148896.jpg | 47.95K |
| 40 | 360截图20231223224158859.jpg | 57.30K |
| 41 | 360截图20231223224212920.jpg | 104.76K |
| 42 | 360截图20231223224314787.jpg | 26.60K |
| 43 | QQ截图20190306233558.png | 38.57K |
| 44 | QQ截图20190306233635.png | 36.44K |
| 45 | QQ截图20190306233656.png | 54.69K |
| 46 | QQ截图20190306233734.png | 25.88K |
此图纸下载需要80金币
立即下载
发布者
模型信息
图纸ID：858063
图纸格式：dwg,stp,prt,asm
文件大小：5.67M
所需金币：80
上传时间：2023-12-23 22:43:54
是否可编辑：可修改，包括参数
软件版本：PROE 5.0
标签
气缸垫
复合模
模具
冲压
垫片
图纸简介

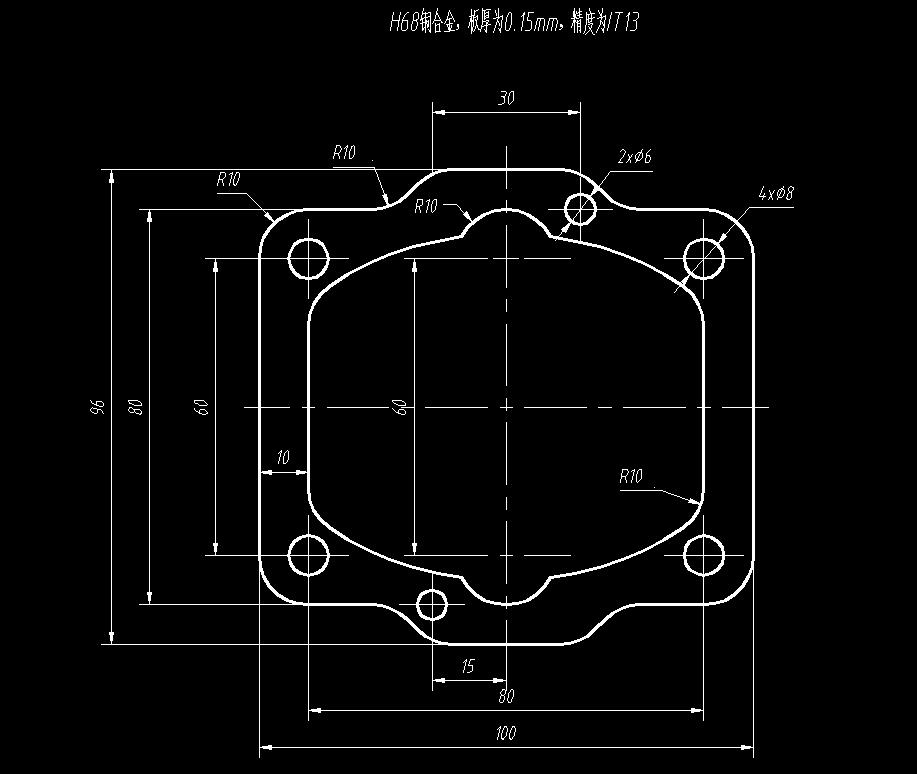

H68铜合金，板厚为0.15mm，精度为IT13
版权说明
