温度控制器结构模型

（ID:859613）

改图/画图

设备部件 / 工器具 / 温度控制器结构模型

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	00_controller02_assy.asm.1	1.08M
2	00_controller02_assy_skel.prt.1	1.58M
3	01_pcba_assy.asm.1	1.01M
4	61400416021.asm.1	992.33K
5	ac-03.prt.1	2.30M
6	button_text.prt.1	1.03M
7	contact_plating.prt.1	76.34K
8	cover_btm_al.prt.1	1.56M
9	display.prt.1	1.33M
10	foot_pad_rubber.prt.1	1.01M
11	housing_mid_abs.prt.1	11.38M
12	insulator.prt.1	140.56K
13	lens_pmma.prt.1	1.06M
14	light_ring_01.prt.1	1.28M
15	m3_k_standard.prt.1	1.76M
16	pcb_controller01.prt.1	1.10M
17	plug01.prt.1	1.47M
18	push_button.prt.1	1.91M
19	push_switch.prt.1	1.02M
20	shielding.prt.1	1.69M
21	text.prt.1	1.06M
22	top_panel.prt.1	1.85M
23	00_controller02_assy.mtl	351B
24	00_controller02_assy.obj	27.29M
25	00_controller02_assy.stl	10.23M
26	00_controller02_assy_asm.igs	21.76M
27	00_controller02_assy_asm.stp	15.91M
28	controller02_B.bip	13.40M

此图纸下载需要50金币

立即下载

发布者

蓝色空间

创作: 114

粉丝: 13

加入时间：2023-11-12

私信

关注

模型信息

图纸ID：859613

图纸格式：asm,prt,obj,stl,igs,stp

文件大小：39.01M

所需金币：50

上传时间：2023-12-24 20:40:29

是否可编辑：可修改，包括参数

软件版本：PROE

图纸简介

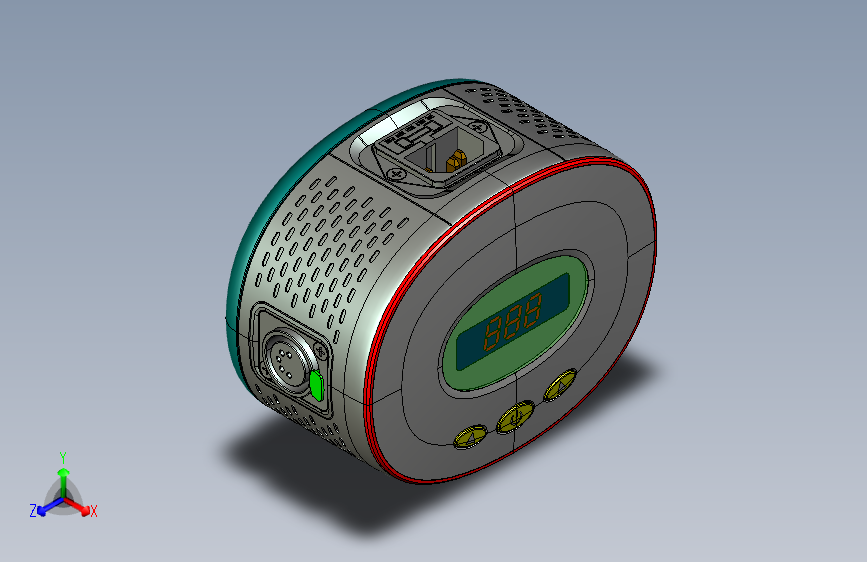

这是一款温度控制器结构模型，其工作原理是通过温度传感器对环境温度自动进行采样、即时监控，当环境温度高于控制设定值时控制电路启动，可以设置控制回差。如温度还在升，当升到设定的超限报警温度点时，启动超限报警功能。当被控制的温度不能得到有效的控制时，为了防止设备的毁坏还可以通过跳闸的功能来停止设备继续运行。主要应用于电力部门使用的各种高低压开关柜、干式变压器、箱式变电站及其他相关的温度使用领域。本模型用Proe5.0建模设计，KS渲染，附有Stp，IGs等格式
