自动化吨袋包装机（ID:864957）

机械设备 / 智能装置 / 自动化吨袋包装机

©非原创

133

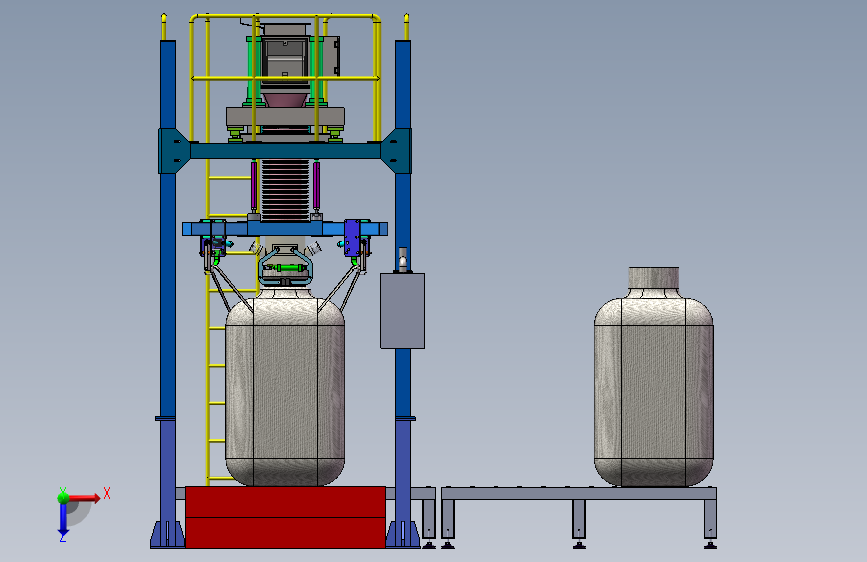

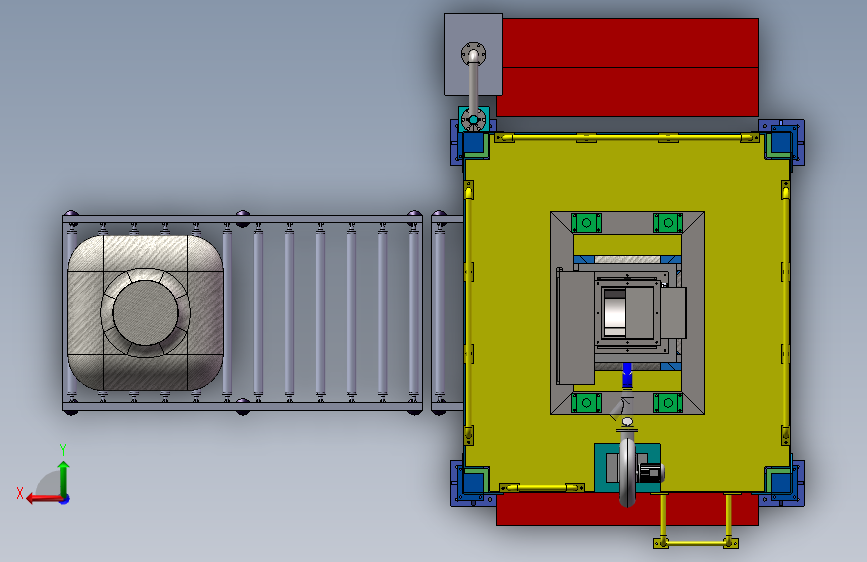

平面图

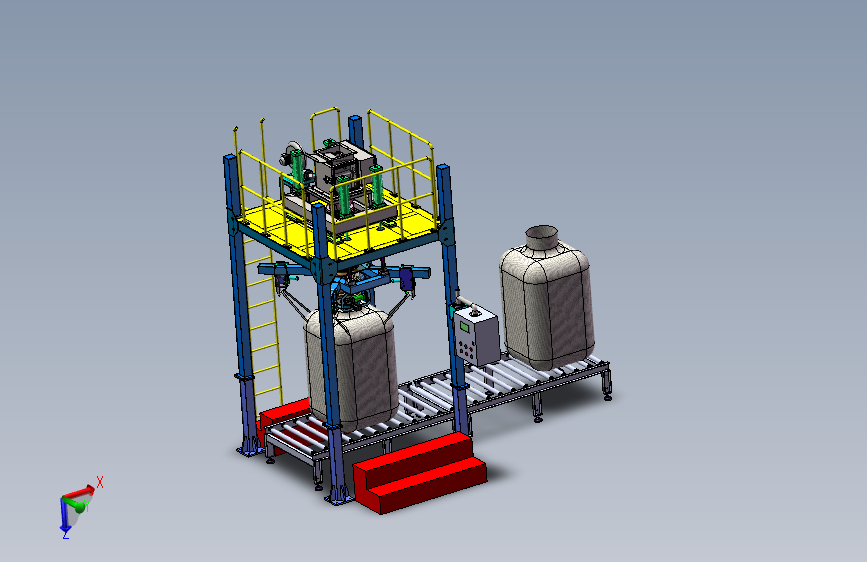

3D视图

文件列表

#	文件名称	文件大小
1	17035557653887.rar	37.28M
2	M12螺柱.SLDDRW	301.00K
3	M12螺柱.SLDPRT	59.40K
4	Φ100行程400mm气缸部件1.SLDPRT	159.46K
5	“zongzhuangtu”.SLDASM	3.54M
6	下料斗.SLDDRW	980.50K
7	下料斗.SLDPRT	391.48K
8	中压风机.SLDPRT	249.33K
9	二次给料弧门（弧径285）部件.SLDPRT	130.48K
10	侧板（1）长175mm.SLDDRW	416.00K
11	侧板（1）长175mm.SLDPRT	72.61K
12	出气布套.SLDDRW	252.50K
13	出气布套.SLDPRT	56.29K
14	出气骨架.SLDDRW	434.00K
15	出气骨架.SLDPRT	207.23K
16	动载模块装配体.SLDASM	558.25K
17	动载模块（SB-A）.SLDPRT	94.06K
18	包装袋1.SLDPRT	306.71K
19	包装袋2.SLDPRT	374.62K
20	单Φ40行程100mm气缸部件1.SLDPRT	151.28K
21	双耳环连接件（S1-Y-40）.SLDPRT	100.59K
22	吨袋-传感器托架.SLDDRW	758.00K
23	吨袋-传感器托架.SLDPRT	307.34K
24	吨袋-传感器连接块.SLDDRW	325.00K
25	吨袋-传感器连接块.SLDPRT	166.00K
26	吨袋-压块.SLDDRW	361.50K
27	吨袋-压块.SLDPRT	69.99K
28	吨袋-套板1.SLDDRW	415.00K
29	吨袋-套板1.SLDPRT	218.00K
30	吨袋-套板2.SLDDRW	263.00K
31	吨袋-套板2.SLDPRT	123.00K
32	吨袋-框架.SLDASM	616.86K
33	吨袋-框架.SLDDRW	941.00K
34	吨袋-立柱1.SLDDRW	515.50K
35	吨袋-立柱1.SLDPRT	110.61K
36	吨袋-立柱2.SLDDRW	385.00K
37	吨袋-立柱2.SLDPRT	72.99K
38	吨袋-调节平台.SLDDRW	1.33M
39	吨袋-调节平台.SLDPRT	725.23K
40	吨袋-调节架.SLDDRW	729.00K
41	吨袋-调节架.SLDPRT	261.72K
42	吨袋外购件材料清单.xls	105.50K
43	吨袋装配体.SLDASM	3.88M
44	吨袋装配体.SLDDRW	4.06M
45	复合Φ40气缸部件.SLDPRT	154.25K
46	大袋夹袋系统--壳体.SLDDRW	851.50K
47	大袋夹袋系统--壳体.SLDPRT	283.39K
48	大袋给料装置--SCA2-B-40B-70-18.SLDASM	163.29K
49	大袋给料装置--二次给料弧门（弧径285）.SLDASM	87.88K
50	大袋给料装置--二次给料弧门（弧径285）.SLDDRW	685.50K
51	大袋给料装置--给料箱体（孔中心120mm）.SLDASM	104.26K
52	大袋给料装置--给料箱体（孔中心120mm）.SLDDRW	369.00K
53	夹带橡皮.SLDDRW	381.00K
54	夹带橡皮.SLDPRT	64.03K
55	夹紧架.SLDDRW	469.50K
56	夹紧架.SLDPRT	107.28K
57	夹紧环.SLDDRW	373.00K
58	夹紧环.SLDPRT	121.65K
59	夹袋环.SLDDRW	331.00K
60	夹袋环.SLDPRT	67.36K
61	夹袋系统（大袋）（圆口）--装配体1.SLDASM	101.10K
62	夹袋系统（大袋）（圆口）.SLDASM	310.15K
63	夹袋系统（大袋）（圆口）.SLDDRW	799.50K
64	尼龙轴承.SLDDRW	276.00K
65	尼龙轴承.SLDPRT	63.76K
66	平台护栏.SLDDRW	536.50K
67	平台护栏.SLDPRT	245.33K
68	平台护栏2.SLDDRW	526.50K
69	平台护栏2.SLDPRT	220.04K
70	手动插板阀-压板.SLDDRW	483.00K
71	手动插板阀-压板.SLDPRT	90.04K
72	手动插板阀-密封条.SLDDRW	288.00K
73	手动插板阀-密封条.SLDPRT	63.44K
74	手动插板阀-插板.SLDDRW	274.00K
75	手动插板阀-插板.SLDPRT	59.80K
76	手动插板阀-插板阀框架.SLDDRW	687.50K
77	手动插板阀-插板阀框架.SLDPRT	201.23K
78	手动插板阀-装配体.SLDASM	100.74K
79	手动插板阀-装配体.SLDDRW	408.50K
80	扶梯.SLDDRW	790.00K
81	扶梯.SLDPRT	250.73K
82	挂钩-16套管.SLDDRW	285.00K
83	挂钩-16套管.SLDPRT	62.62K
84	挂钩-M12套管.SLDDRW	292.00K
85	挂钩-M12套管.SLDPRT	59.83K
86	挂钩-固定螺栓.SLDDRW	363.00K
87	挂钩-固定螺栓.SLDPRT	69.31K
88	挂钩-挂钩.SLDDRW	397.50K
89	挂钩-挂钩.SLDPRT	95.69K
90	挂钩-挡板.SLDDRW	356.00K
91	挂钩-挡板.SLDPRT	59.88K
92	挂钩-挡柱.SLDDRW	285.50K
93	挂钩-挡柱.SLDPRT	69.72K
94	挂钩-气缸12销子.SLDDRW	285.00K
95	挂钩-气缸12销子.SLDPRT	90.51K
96	挂钩-气缸安装座.SLDDRW	448.00K
97	挂钩-气缸安装座.SLDPRT	93.64K
98	挂钩-气缸装配体.SLDASM	135.50K
99	挂钩-气缸连接件.SLDPRT	66.94K
100	挂钩-长螺栓1.SLDDRW	324.50K
101	挂钩-长螺栓1.SLDPRT	73.40K
102	挂钩-长螺栓2.SLDDRW	320.00K
103	挂钩-长螺栓2.SLDPRT	66.79K
104	挂钩-面板.SLDDRW	361.50K
105	挂钩-面板.SLDPRT	65.31K
106	挂钩装配体.SLDASM	229.80K
107	挂钩装配体.SLDDRW	762.00K
108	挡板.SLDDRW	372.50K
109	挡板.SLDPRT	72.97K
110	挡板橡皮.SLDDRW	328.00K
111	挡板橡皮.SLDPRT	56.45K
112	操作箱连接装置.SLDASM	286.38K
113	操作箱连接装置.SLDDRW	499.00K
114	方案图.SLDDRW	3.80M
115	气缸CMK2-00-40-60.SLDPRT	83.52K
116	气缸SCA2-CB-40B-100-Y.SLDASM	101.82K
117	气缸螺母.SLDPRT	50.71K
118	气缸连接件.SLDDRW	405.50K
119	气缸连接件.SLDPRT	77.10K
120	气缸连接件2.SLDDRW	359.00K
121	气缸连接件2.SLDPRT	98.67K
122	气缸连接件3.SLDDRW	284.00K
123	气缸连接件3.SLDPRT	68.14K
124	气缸部件2.SLDPRT	213.31K
125	法兰连接件.SLDDRW	384.00K
126	法兰连接件.SLDPRT	96.47K
127	波纹管.SLDPRT	243.54K
128	电器安装板.SLDDRW	369.00K
129	电器安装板.SLDPRT	74.60K
130	电控箱.SLDPRT	128.37K
131	电控箱门.SLDDRW	461.00K
132	电控箱门.SLDPRT	112.13K
133	电气控制箱体A（长692mm）.SLDDRW	910.00K
134	电气控制箱体A（长692mm）.SLDPRT	253.43K
135	简易台阶.SLDPRT	56.13K
136	箱门.SLDDRW	527.00K
137	箱门.SLDPRT	96.35K
138	给料箱体框架（孔中心120mm）.SLDDRW	773.00K
139	给料箱体框架（孔中心120mm）.SLDPRT	203.79K
140	给料箱体（弧径280）料斗.SLDDRW	576.50K
141	给料箱体（弧径280）料斗.SLDPRT	77.83K
142	给料装置A（复合气缸出料180X294）.SLDASM	1.01M
143	给料装置A（复合气缸出料180X294）.SLDDRW	1.09M
144	螺纹轴.SLDDRW	344.50K
145	螺纹轴.SLDPRT	75.63K
146	装配体1.SLDASM	221.00K
147	转动臂挡板.SLDDRW	270.00K
148	转动臂挡板.SLDPRT	51.43K
149	转动臂（中心距100mm角度50°）.SLDDRW	447.50K
150	转动臂（中心距100mm角度50°）.SLDPRT	96.08K
151	转动轴（中心距280mm）.SLDDRW	537.50K
152	转动轴（中心距280mm）.SLDPRT	134.82K
153	软管.SLDPRT	143.92K
154	轴.SLDDRW	330.50K
155	轴.SLDPRT	70.40K
156	轴承座底板.SLDDRW	293.50K
157	轴承座底板.SLDPRT	76.15K
158	轴承座（UCFLU205）.SLDPRT	821.05K
159	输送机-基架.SLDPRT	273.72K
160	输送机-支撑脚.SLDPRT	65.87K
161	输送机-装配体.SLDASM	552.81K
162	输送机-轴.SLDPRT	64.76K
163	输送机-轴承.SLDPRT	459.09K
164	输送机-辊.SLDASM	423.03K
165	输送机-辊体.SLDPRT	61.76K
166	过渡架.SLDDRW	789.50K
167	过渡架.SLDPRT	324.41K
168	进料装置-弧门压板改.SLDDRW	350.50K
169	进料装置-弧门压板改.SLDPRT	100.94K
170	连接架.SLDDRW	620.50K
171	连接架.SLDPRT	127.92K
172	连接架装配体.SLDASM	189.00K
173	连接爆炸.SLDASM	102.05K
174	连接爆炸.SLDDRW	398.00K
175	连接管.SLDDRW	600.50K
176	连接管.SLDPRT	137.15K
177	销钉（S1-P-40）.SLDPRT	81.96K
178	鼓风机支架.SLDDRW	406.50K
179	鼓风机支架.SLDPRT	205.39K
180	鼓风机连接-吹气管.SLDDRW	324.50K
181	鼓风机连接-吹气管.SLDPRT	138.61K
182	鼓风机连接-挡板.SLDDRW	294.50K
183	鼓风机连接-挡板.SLDPRT	61.36K
184	鼓风机连接-挡板连接件.SLDDRW	350.00K
185	鼓风机连接-挡板连接件.SLDPRT	84.37K
186	鼓风机连接-法兰.SLDDRW	327.00K
187	鼓风机连接-法兰.SLDPRT	72.72K
188	鼓风机连接装配体.SLDASM	130.07K
189	鼓风机连接装配体.SLDDRW	494.00K
