WLN1000内进水微滤机三维模型（ID:870995）

机械设备 / 非标机械 / WLN1000内进水微滤机三维模型

©非原创

125

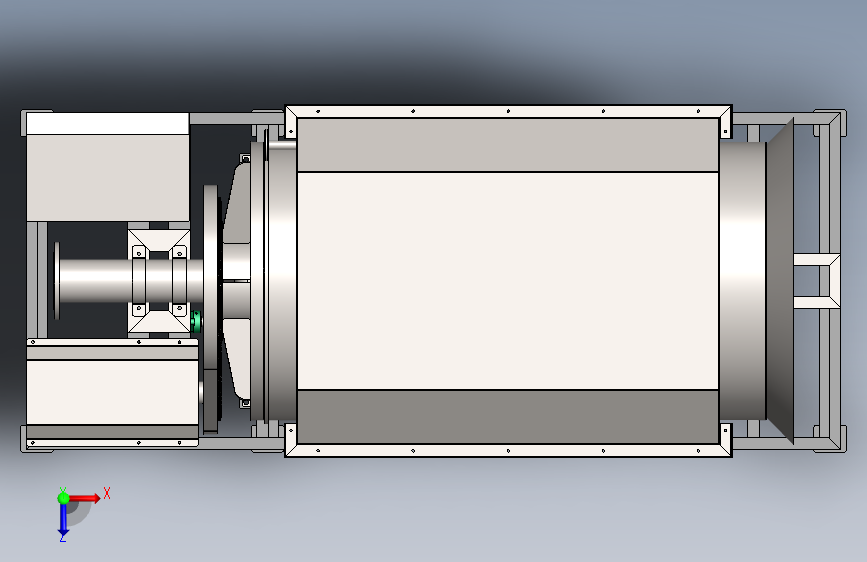

平面图

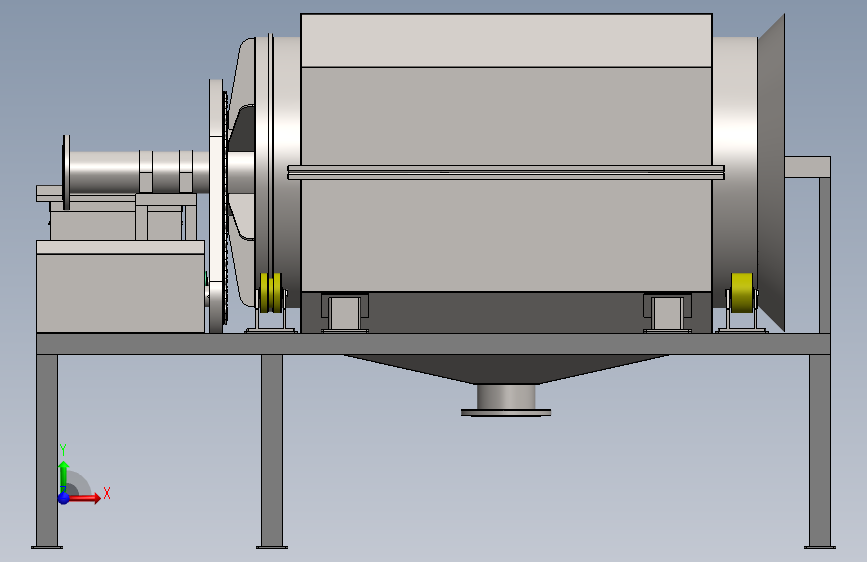

3D视图

文件列表

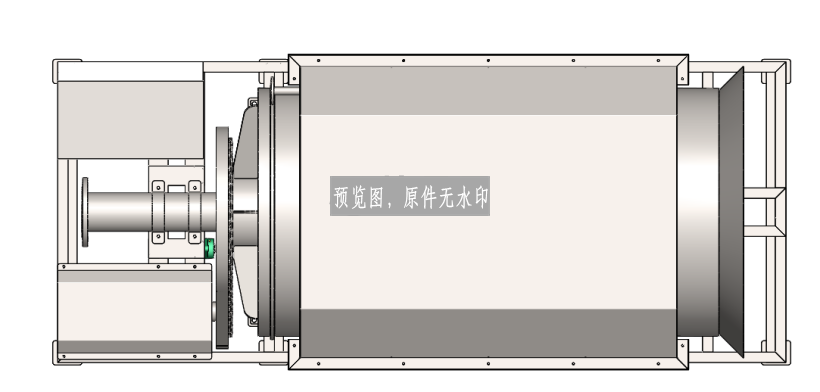

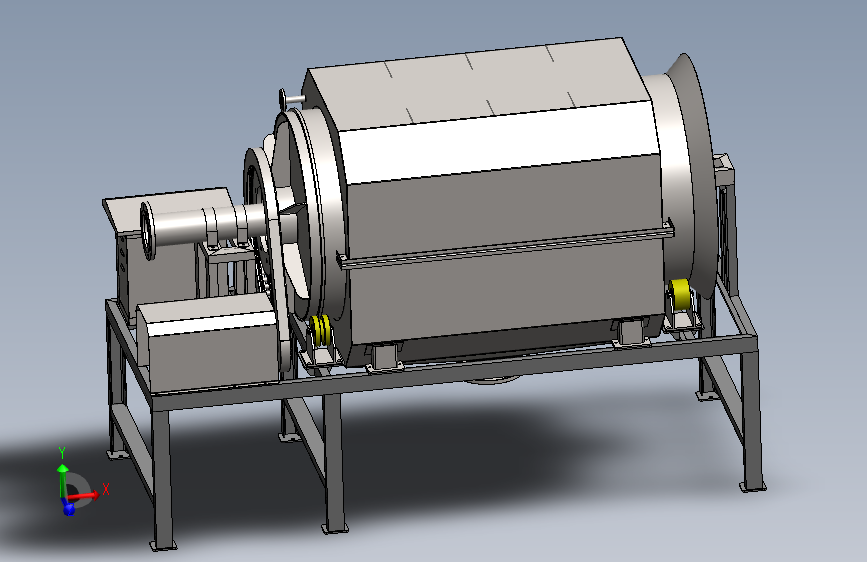

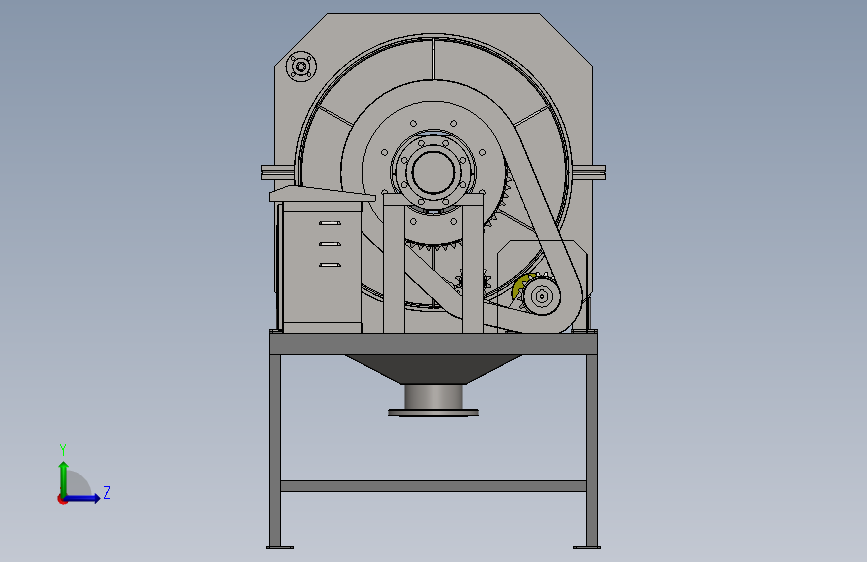

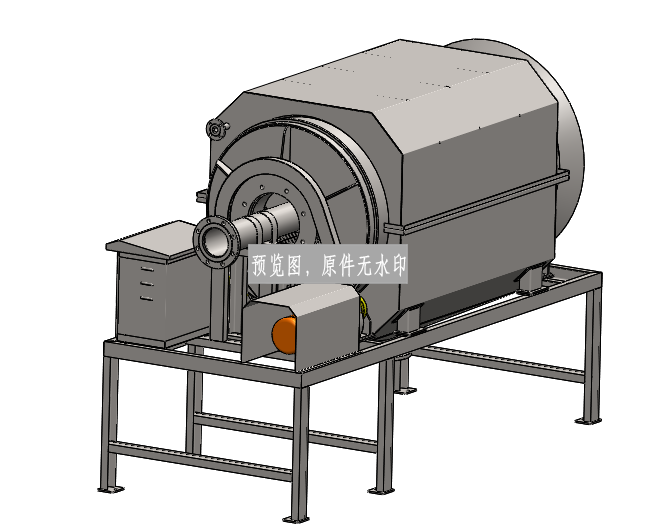

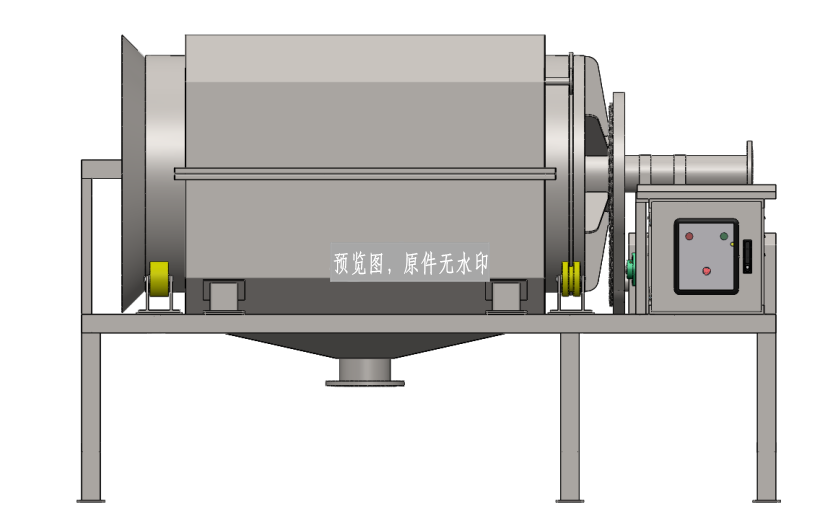

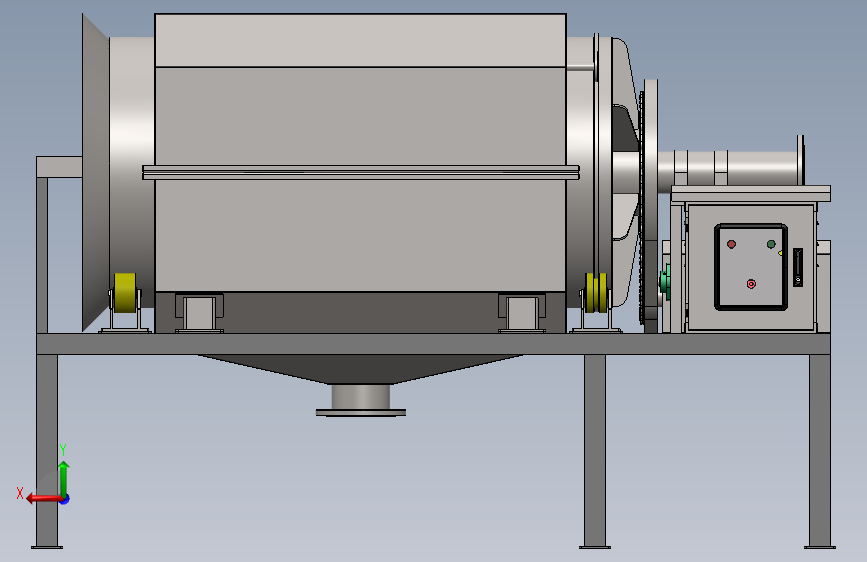

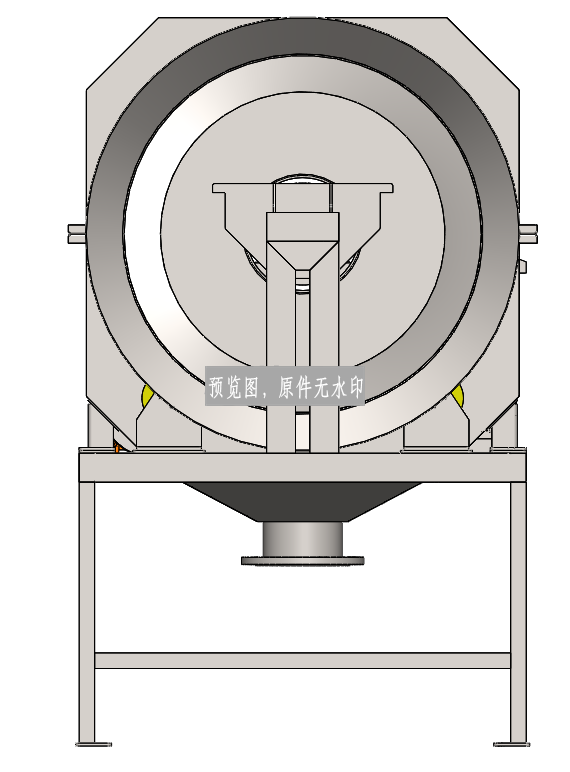

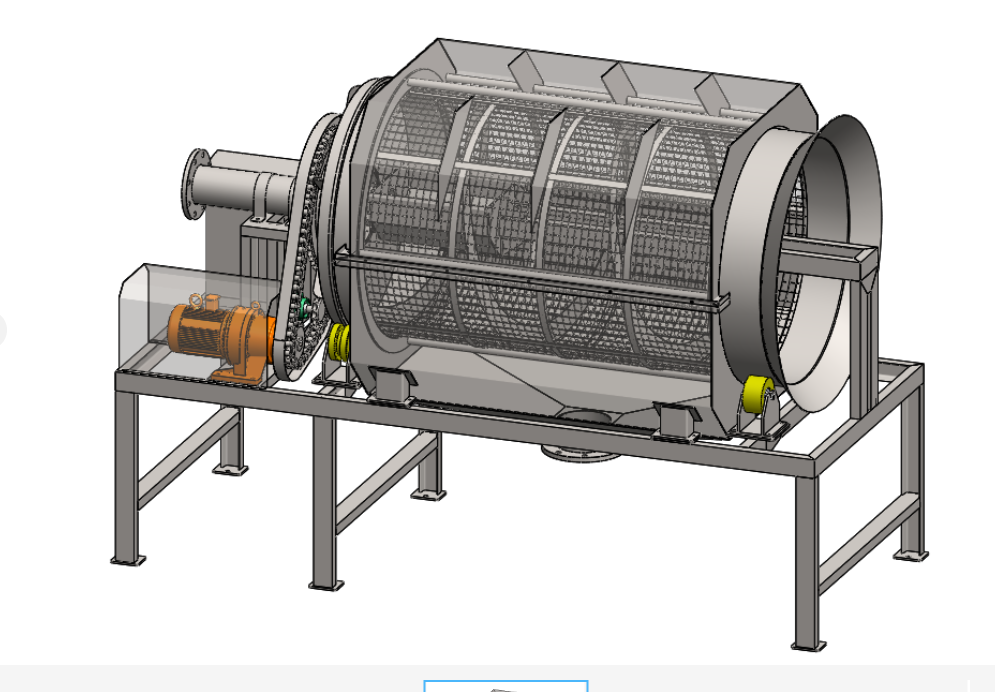

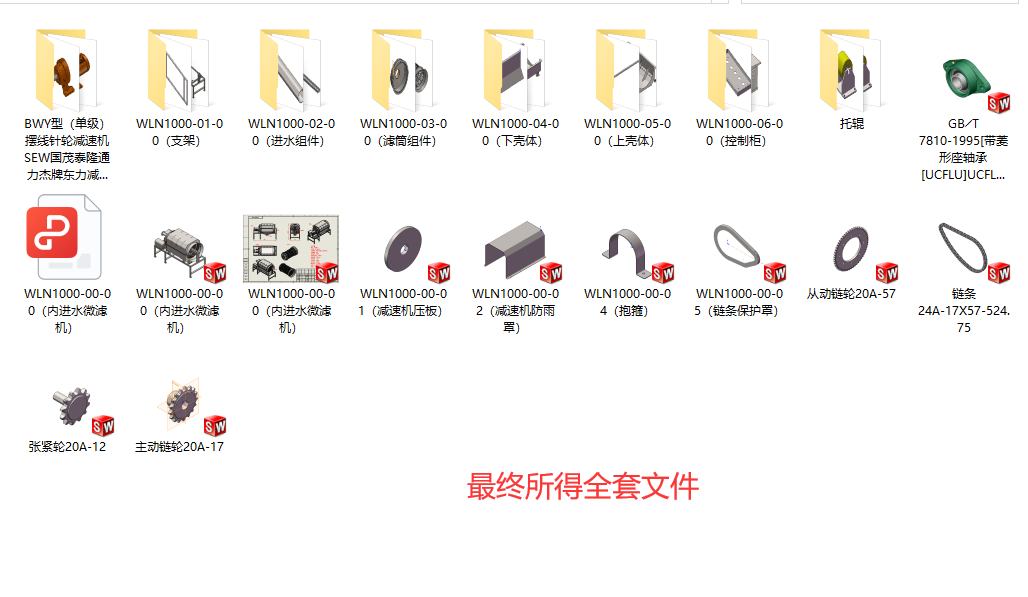

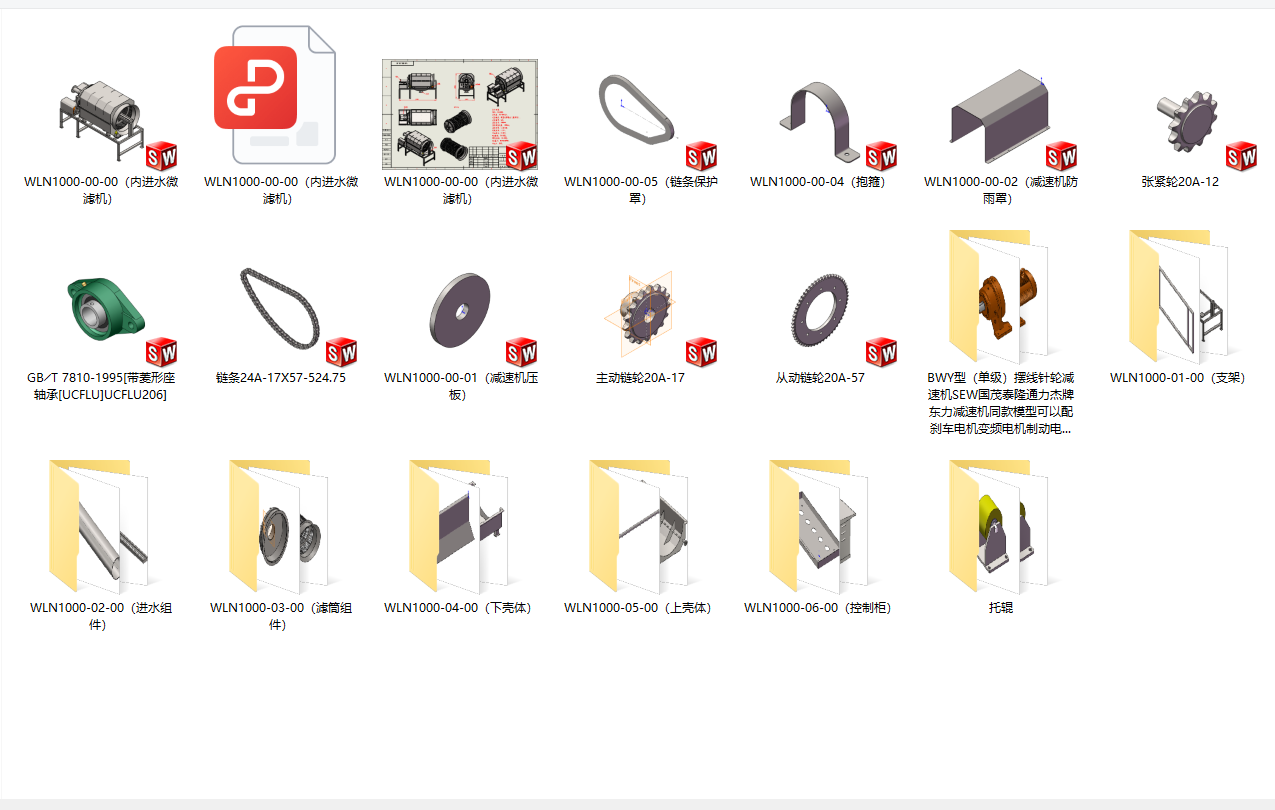

#	文件名称	文件大小
1	0预览图1.png	86.84K
2	0预览图10.png	260.80K
3	0预览图11.png	83.86K
4	0预览图12.png	29.32K
5	0预览图13.png	74.93K
6	0预览图14.png	109.33K
7	0预览图15.png	230.58K
8	0预览图2.png	98.83K
9	0预览图3.png	107.08K

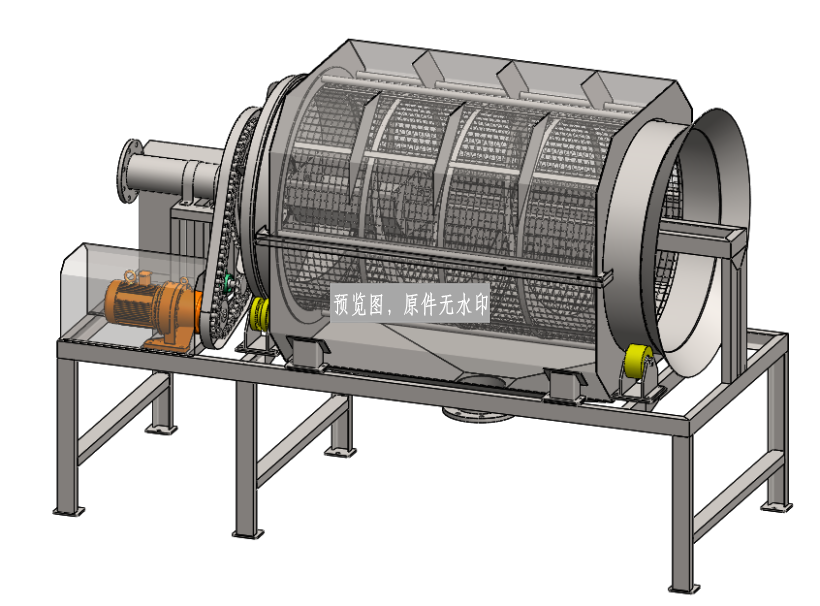

10	0预览图4.png	305.78K

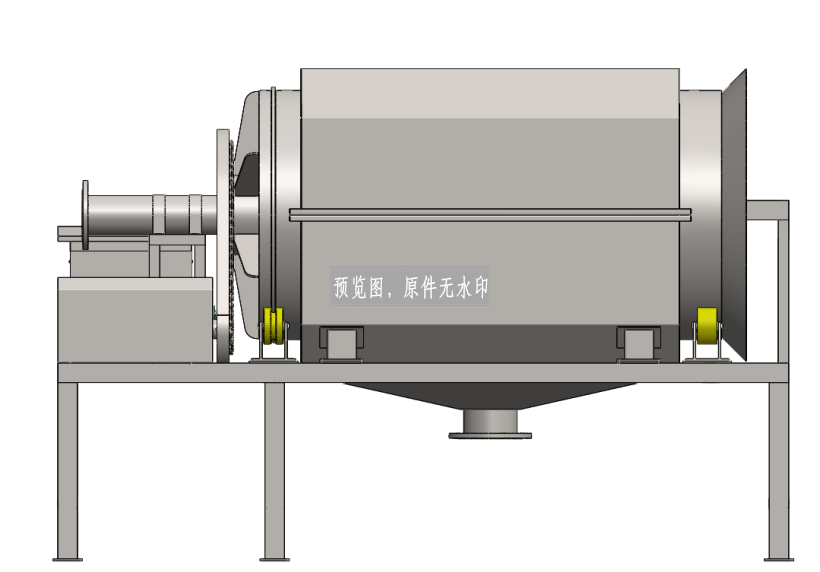

11	0预览图5.png	52.12K
12	0预览图6.png	84.37K
13	0预览图7.png	52.30K
14	0预览图8.png	50.61K
15	0预览图9.png	115.36K
16	17036968129091.zip	76.75M
17	GB╱T7810-1995[带菱形座轴承[UCFLU]UCFLU206].sldprt	259.97K

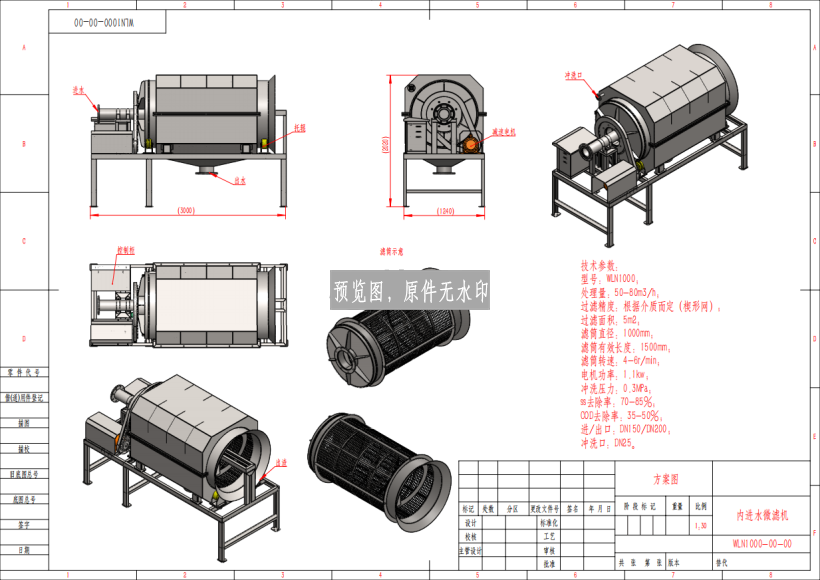

18	WLN1000-00-00（内进水微滤机）.PDF	495.32K
19	WLN1000-00-00（内进水微滤机）.SLDASM	10.89M
20	WLN1000-00-00（内进水微滤机）.SLDDRW	14.71M
21	WLN1000-00-00（内进水微滤机）.STEP	28.00M
22	WLN1000-00-01（减速机压板）.SLDPRT	86.33K
23	WLN1000-00-02（减速机防雨罩）.SLDPRT	144.91K
24	WLN1000-00-04（抱箍）.SLDPRT	124.23K
25	WLN1000-00-05（链条保护罩）.SLDPRT	126.75K
26	主动链轮20A-17.SLDPRT	474.37K
27	从动链轮20A-57.SLDPRT	869.36K
28	张紧轮20A-12.SLDPRT	333.90K
29	链条24A-17X57-524.75.SLDPRT	1.59M
30	BWY型单级.SLDPRT	2.02M

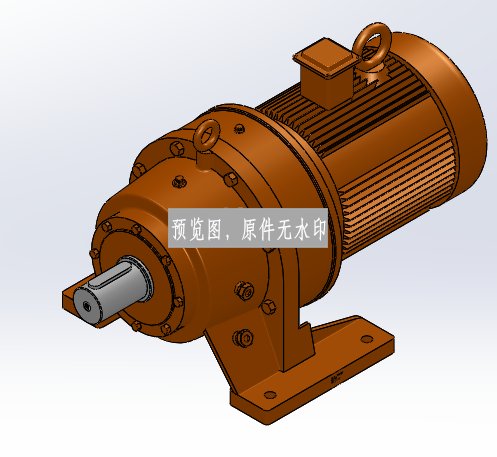

31	BWY型（单级）摆线针轮减速机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[BWY2-87-Y1.1-4P-M1-270°-1].sldasm	851.85K
32	BWY型（单级）摆线针轮减速机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[BWY2-87-Y1.1-4P-M1-270°-1]_BWY型单级.sldprt	2.06M
33	BWY型（单级）摆线针轮减速机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[BWY2-87-Y1.1-4P-M1-270°-1]_Y2系列电机.sldprt	1.02M
34	Y2系列电机.SLDPRT	1.01M

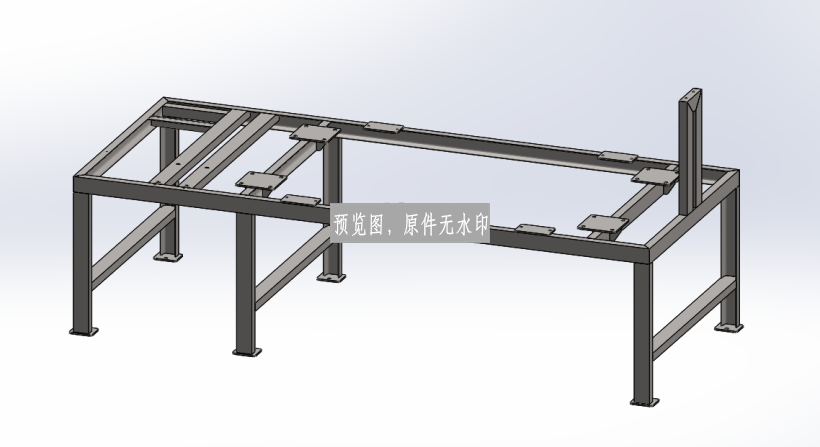

35	WLN1000-01-00（支架）.SLDASM	191.20K
36	WLN1000-01-01（框架）.SLDPRT	309.39K
37	WLN1000-01-02（立柱片）.SLDPRT	156.45K
38	WLN1000-01-03（安装板1）.SLDPRT	82.63K
39	WLN1000-01-04（安装板2）.SLDPRT	87.82K
40	WLN1000-01-05（加强板1）.SLDPRT	78.04K
41	WLN1000-01-06（支撑架1）.SLDPRT	166.00K
42	WLN1000-01-07（支撑架2）.SLDPRT	189.48K
43	WLN1000-02-00（进水组件）.SLDASM	145.28K
44	WLN1000-02-01（端板1）.SLDPRT	92.02K
45	WLN1000-02-02（溢流槽）.SLDPRT	136.01K
46	WLN1000-02-03（端板3）.SLDPRT	83.09K
47	WLN1000-02-04（肋板）.SLDPRT	82.13K
48	WLN1000-02-05（支架）.SLDPRT	141.08K
49	WLN1000-02-06（进水管）.SLDPRT	108.72K
50	WLN1000-04-00（下壳体）.SLDDRW	7B
51	法兰DN150.SLDPRT	140.00K
52	WLN1000-03-00（滤筒组件）.SLDASM	5.06M
53	WLN1000-03-01-00（左法兰）.SLDASM	184.57K
54	WLN1000-03-01-01（连接法兰）.SLDPRT	119.06K
55	WLN1000-03-01-02（连接管）.SLDPRT	106.46K
56	WLN1000-03-01-03（端板1）.SLDPRT	92.91K
57	WLN1000-03-01-04（滚筒）.SLDPRT	139.04K
58	WLN1000-03-01-05（端板2）.SLDPRT	100.01K
59	WLN1000-03-01-06（导轨）.SLDPRT	91.08K
60	WLN1000-03-01-07（肋板）.SLDPRT	77.41K

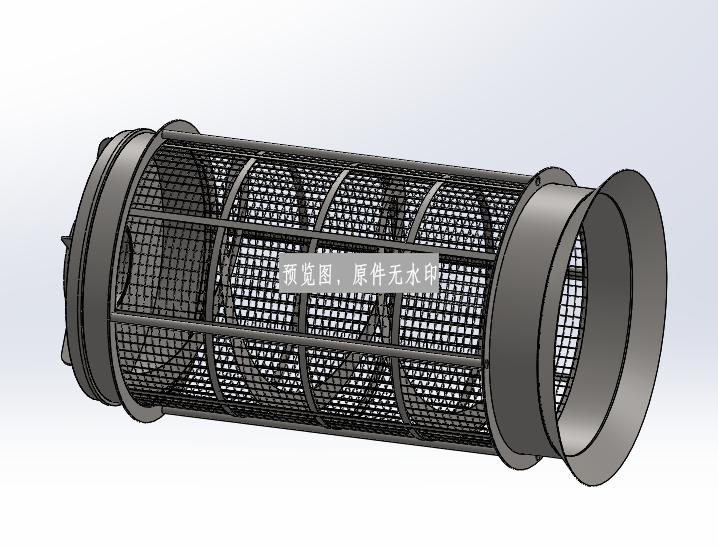

61	WLN1000-03-02-00（滤筒）.SLDASM	4.89M
62	WLN1000-03-02-01（滤网）.SLDPRT	5.90M
63	WLN1000-03-02-02（滤网加强筋）.SLDPRT	77.62K
64	WLN1000-03-03-00（右法兰）.SLDASM	118.33K
65	WLN1000-03-03-01（端板）.SLDPRT	99.83K
66	WLN1000-03-03-02（滚筒）.SLDPRT	122.71K
67	WLN1000-03-03-03（喇叭口）.SLDPRT	84.75K
68	WLN1000-03-04（螺旋片）.SLDPRT	220.51K

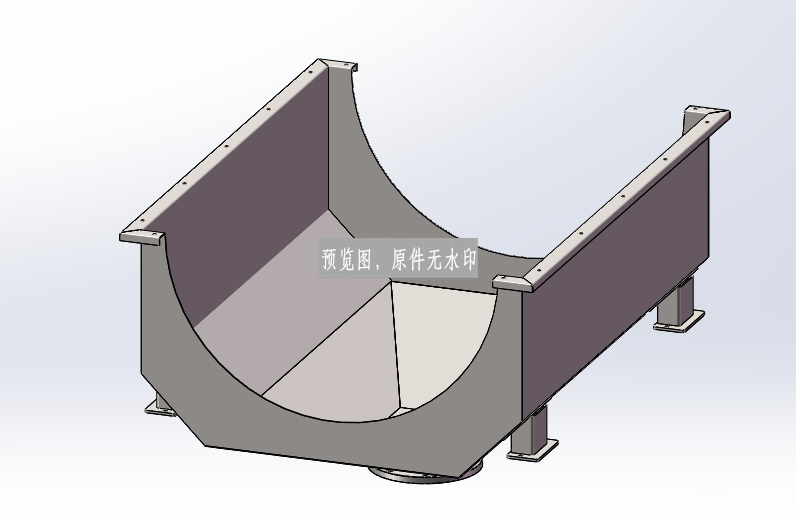

69	WLN1000-04-00（下壳体）.SLDASM	229.23K
70	WLN1000-04-01（前后端板）.SLDPRT	174.11K
71	WLN1000-04-02（左右侧板）.SLDPRT	150.26K
72	WLN1000-04-03（板1）.SLDPRT	78.71K
73	WLN1000-04-04（板2）.SLDPRT	75.83K
74	WLN1000-04-05（板3）.SLDPRT	81.14K
75	WLN1000-04-06-00（支座）.SLDASM	69.76K
76	WLN1000-04-06-01（底板）.SLDPRT	82.02K
77	WLN1000-04-06-02（围板）.SLDPRT	95.13K
78	WLN1000-04-06-03（钢板）.SLDPRT	68.23K
79	法兰DN200.SLDPRT	144.89K

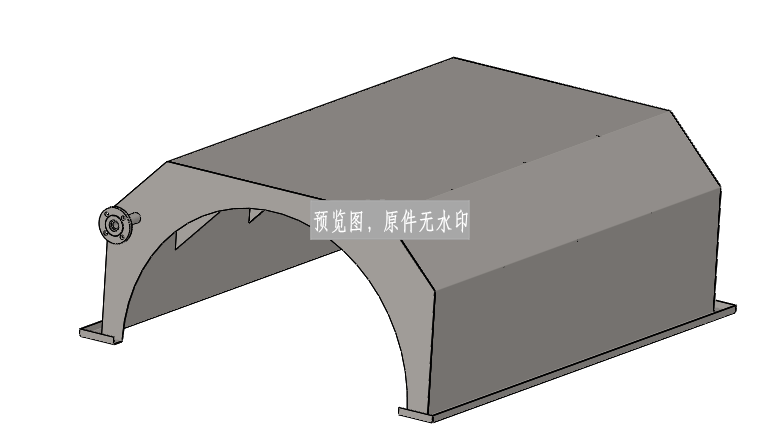

80	WLN1000-05-00（上壳体）.SLDASM	386.35K
81	WLN1000-05-01（前端板）.SLDPRT	184.61K
82	WLN1000-05-02（封盖）.SLDPRT	261.98K
83	WLN1000-05-03（后端板）.SLDPRT	174.84K
84	WLN1000-05-04（加强筋1）.SLDPRT	67.55K
85	WLN1000-05-05（加强筋2）.SLDPRT	70.45K
86	WLN1000-05-06（喷淋管）.SLDPRT	275.87K
87	喷嘴（Φ2-1-8）.SLDPRT	256.75K
88	法兰DN25.SLDPRT	111.66K

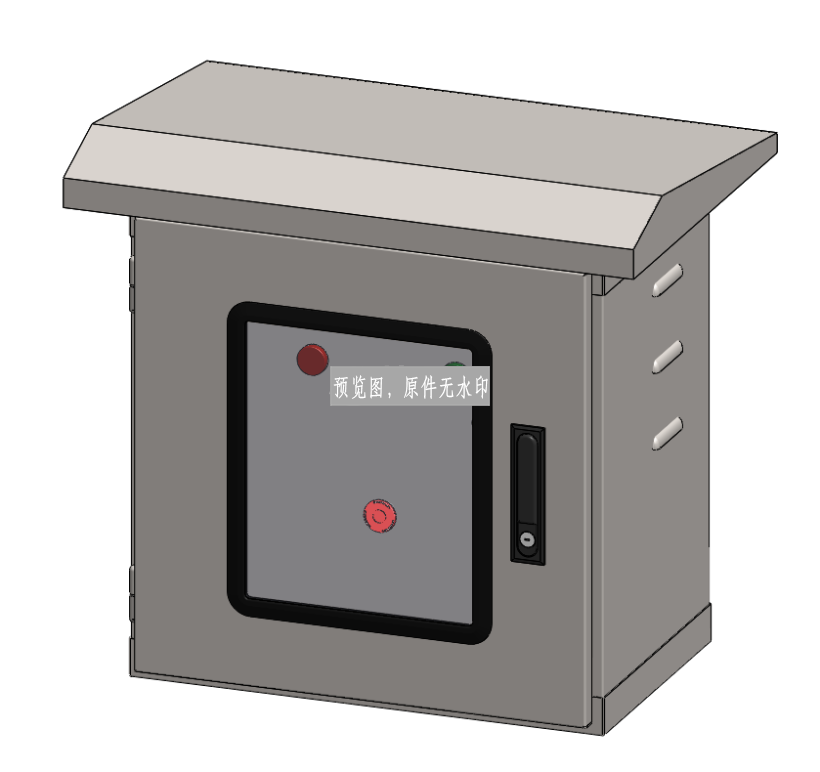

89	WLN1000-06-00防雨控制柜.SLDASM	1.18M
90	WLN1000-06-01底板.SLDPRT	184.77K
91	WLN1000-06-02顶板.SLDPRT	149.22K
92	WLN1000-06-03侧板.SLDPRT	461.80K
93	WLN1000-06-04外门板.SLDPRT	333.98K
94	WLN1000-06-05隔板.SLDPRT	209.44K
95	WLN1000-06-06内部门.SLDPRT	322.85K
96	WLN1000-06-07防雨棚.SLDPRT	90.53K
97	停止按钮.SLDPRT	106.90K
98	启动按钮.SLDPRT	104.08K
99	急停开关.SLDPRT	289.82K
100	有机玻璃.SLDPRT	212.98K
101	六角薄螺母2014623134351.SLDPRT	209.45K
102	小垫圈A级2014623132439.SLDPRT	57.75K
103	开槽盘头螺钉201462313171.SLDPRT	444.85K
104	机械锁.SLDASM	566.62K
105	机械锁.SLDPRT	439.29K
106	机械锁.STEP	3.60M
107	锁舌.SLDPRT	105.55K
108	CL226-1.SLDPRT	191.09K
109	CL226-销子.SLDPRT	70.73K
110	CL226[CL226-1].sldasm	166.55K
111	CL226[CL226-1]_CL226-1.sldprt	267.57K
112	CL226[CL226-1]_CL226-销子.sldprt	73.70K
113	焊接铰链.SLDASM	85.38K
114	铰链上部.SLDPRT	88.12K
115	铰链下部.SLDPRT	73.37K
116	90°门锁.sldasm	112.57K
117	压板.sldprt	40.65K
118	门锁.sldprt	67.25K
119	门锁片.sldprt	38.60K
120	GB╱T276-1994[两面带密封圈（接触式）的深沟球轴承[60000-2LS]6008-2LS].SLDPRT	1.09M
121	尼龙套.SLDPRT	122.15K
122	尼龙套2.SLDPRT	92.24K
123	托辊支座.SLDPRT	150.49K
124	托辊装配图.SLDASM	1.22M
125	托辊装配图2.SLDASM	1.20M
126	托辊轴.SLDPRT	112.43K
127	轴承套.SLDPRT	76.90K
