轻卡汽车后视镜注塑模具（ID:876036）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17040954529857.rar | 6.00M |

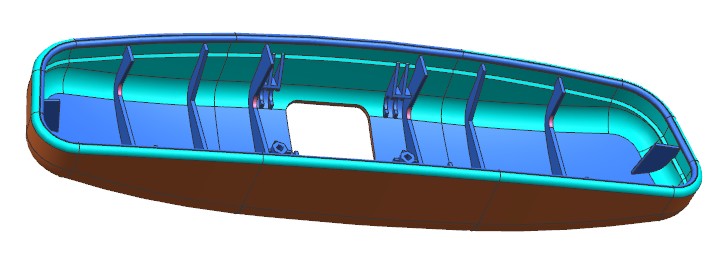

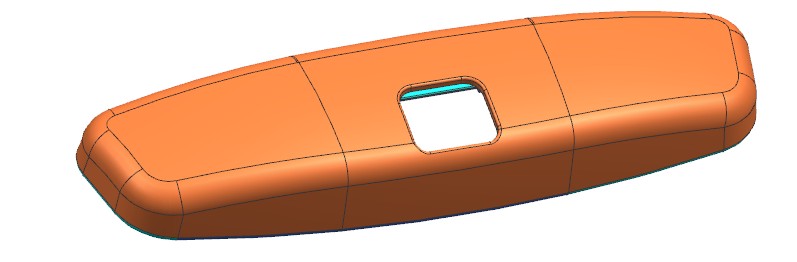

| 2 | 1.产品正面.jpg | 27.96K |
| 3 | 2.产品背面.jpg | 38.08K |

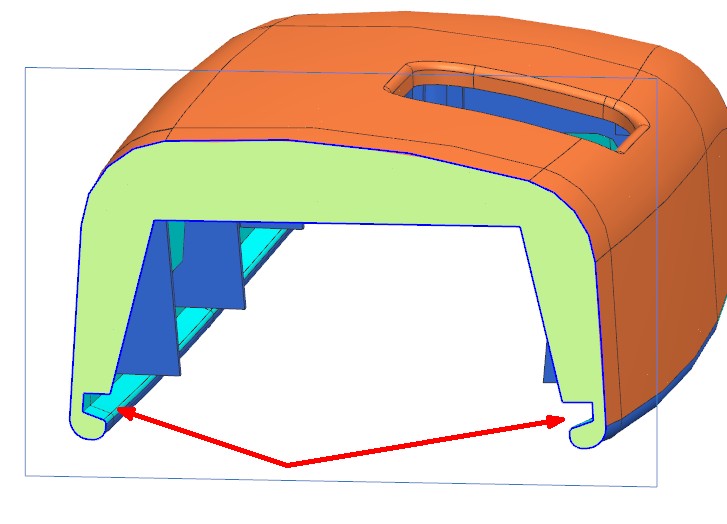

| 4 | 3.周圈倒扣.jpg | 55.40K |

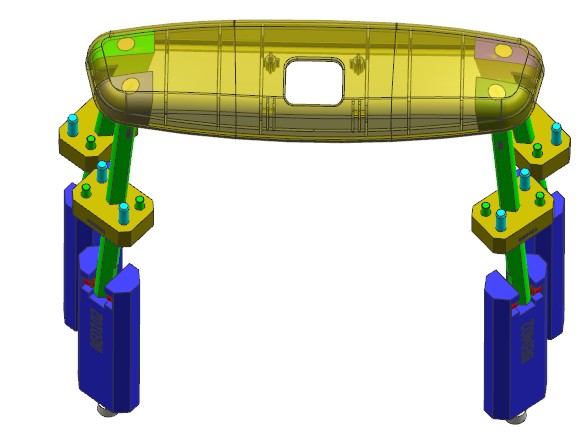

| 5 | 4.4角斜顶抽芯.jpg | 41.16K |

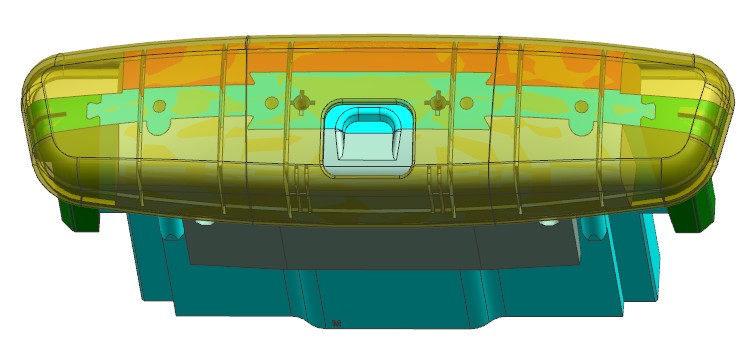

| 6 | 5.4边缩呵抽芯.jpg | 49.52K |

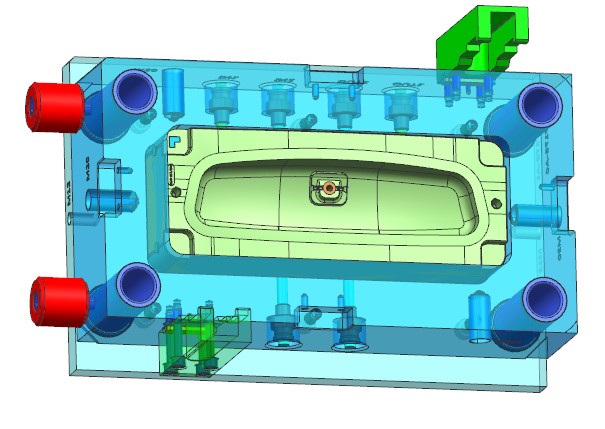

| 7 | 6.前模.jpg | 64.03K |

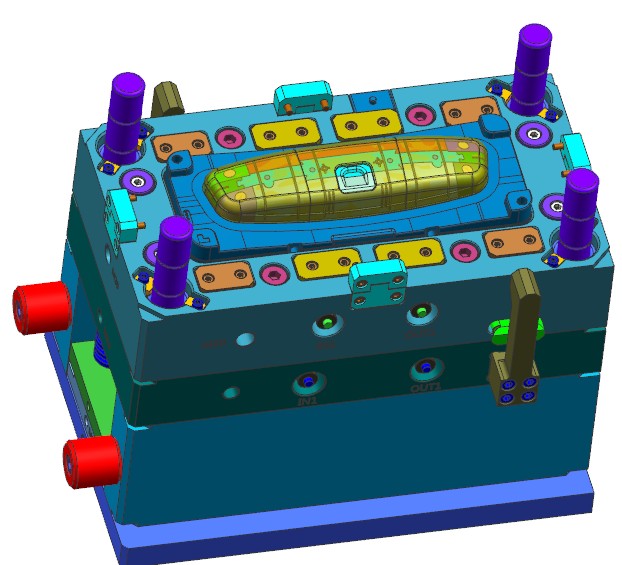

| 8 | 7.后模.jpg | 79.06K |

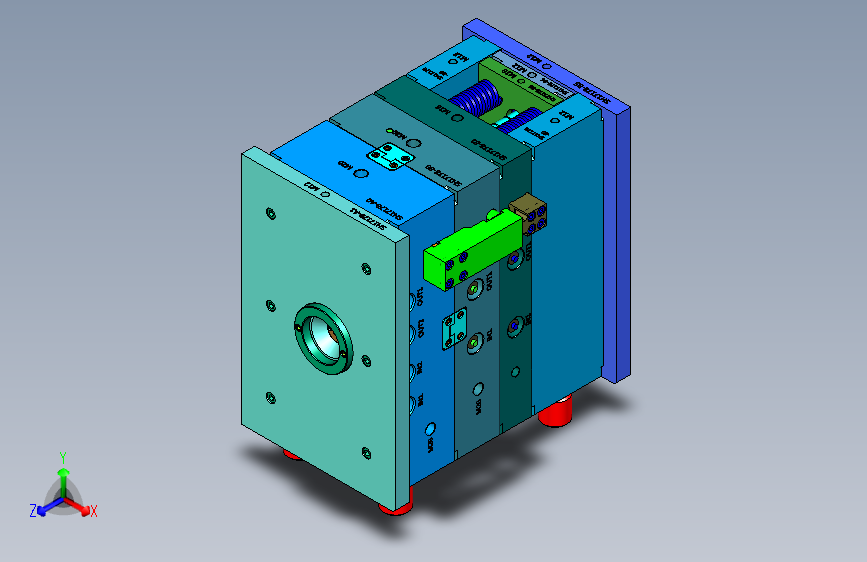

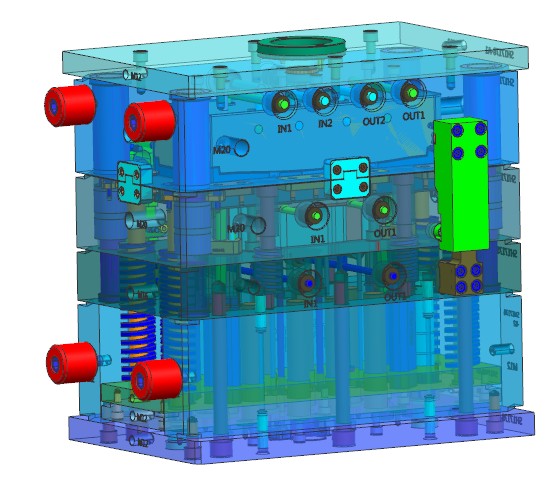

| 9 | 8.模具整体.jpg | 70.80K |
| 10 | SH17178-A.stp | 46.91M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.14M
所需金币：200
上传时间：2024-01-01 15:50:53
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
轻卡
后视镜
周圈倒扣
缩呵
图纸简介
轻卡汽车内视镜背壳注塑模具，产品材质PP-T20，模具排位1X1，冷流道直接浇口进胶。产品内测底部有整圈倒扣（用于放置后视镜片），倒扣量3.3MM，无法强制脱模，需设计抽芯结构。本例使用四边缩呵+四角斜顶的组合结构实现脱模。
