打印机分纸通道注塑模具（ID:876039）
截图
AI截图渲染
✨AI图片渲染
0.png)

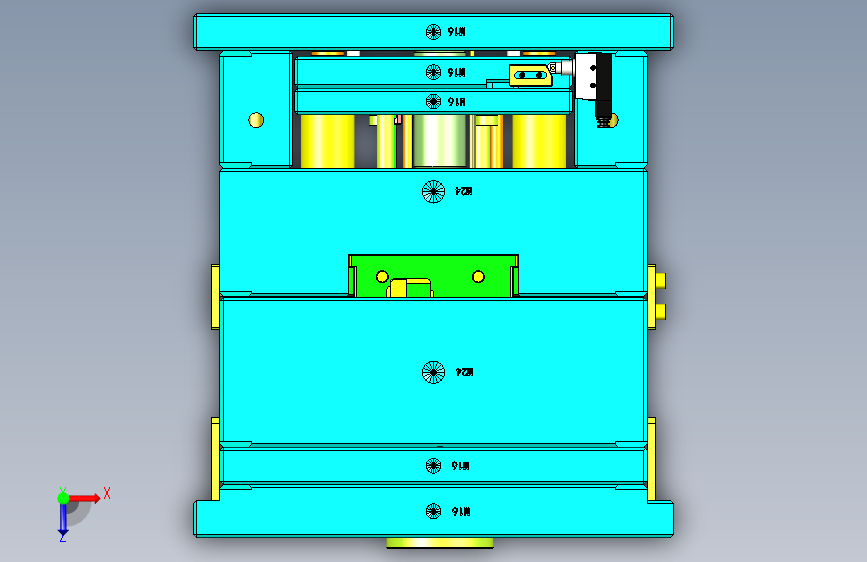

1.png)

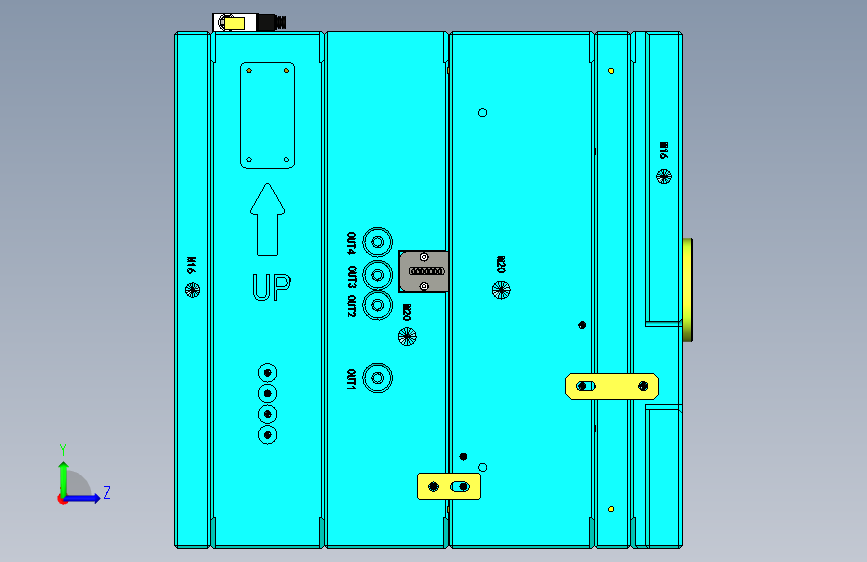

2.png)

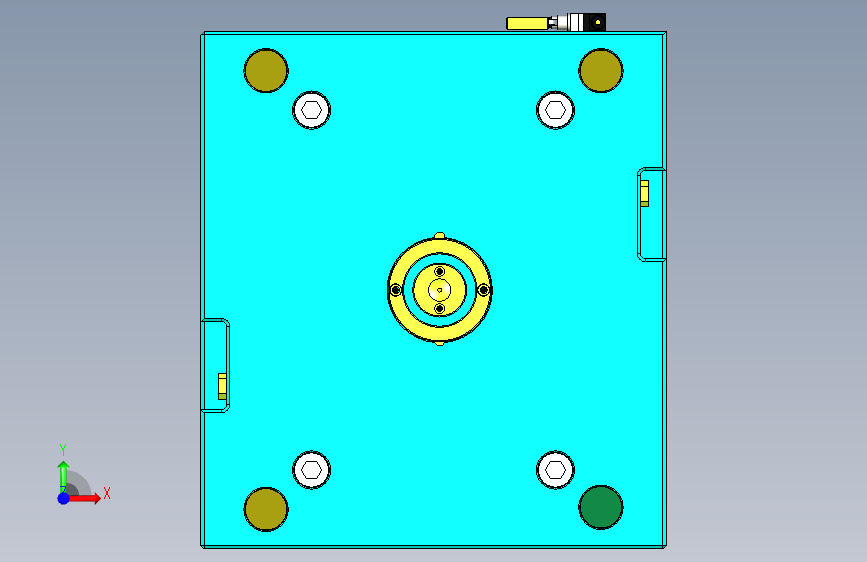

3.png)

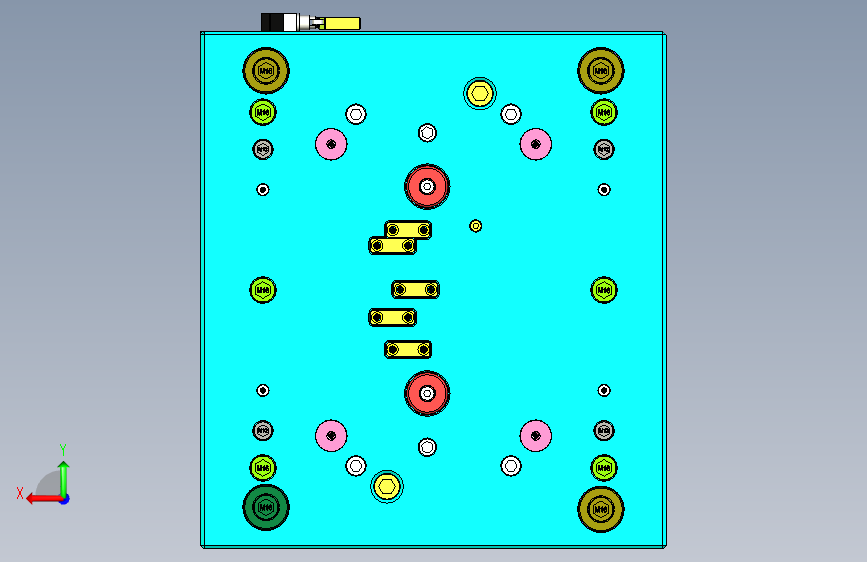

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17040956548334.rar | 4.84M |

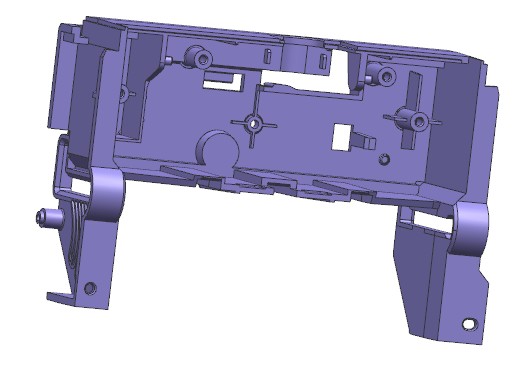

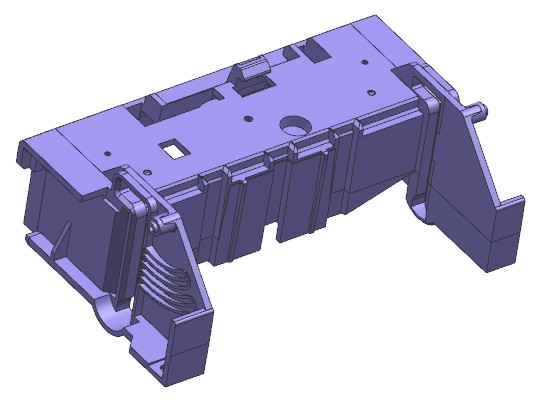

| 2 | 1.产品.jpg | 35.11K |
| 3 | 2.产品背面.jpg | 31.10K |

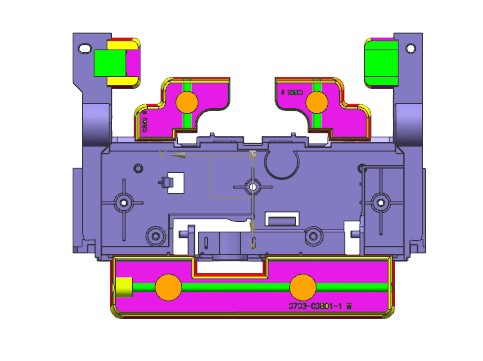

| 4 | 3.顶块和斜顶.jpg | 31.64K |

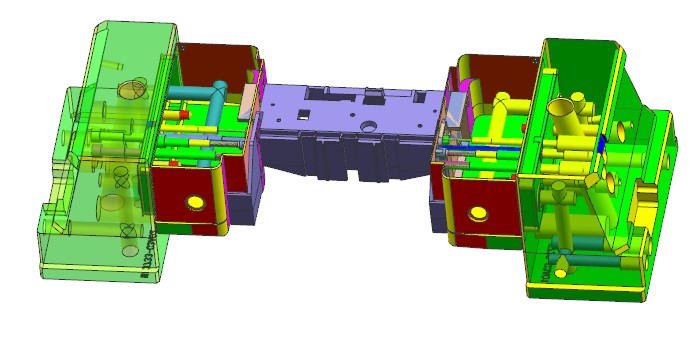

| 5 | 4.滑块.jpg | 58.13K |

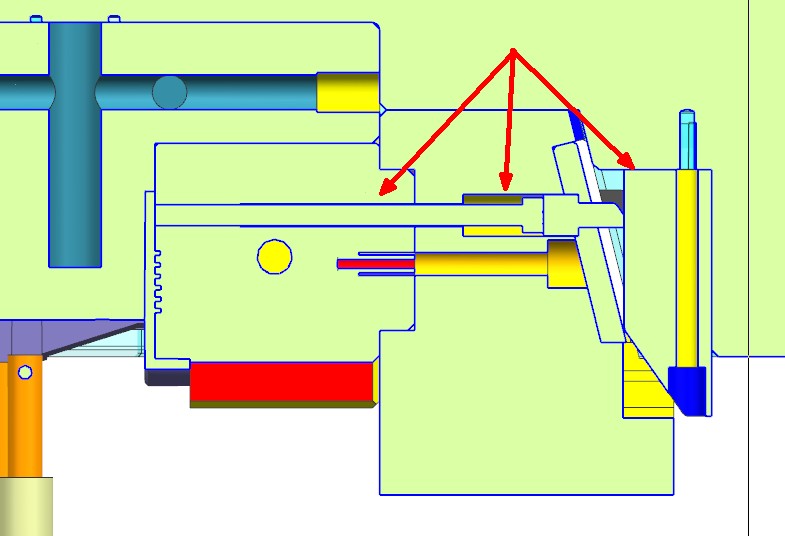

| 6 | 5.滑块反顶针.jpg | 56.57K |

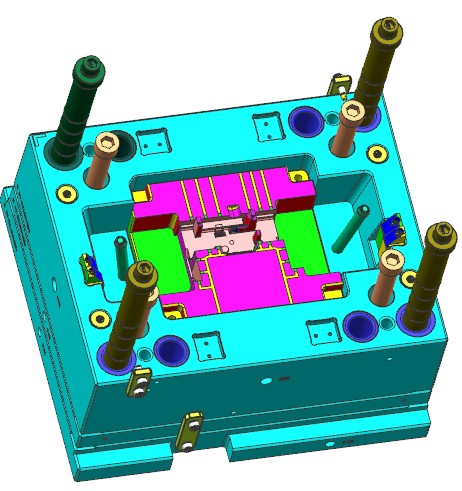

| 7 | 6.后模.jpg | 87.33K |
| 8 | 7.后模.jpg | 69.65K |

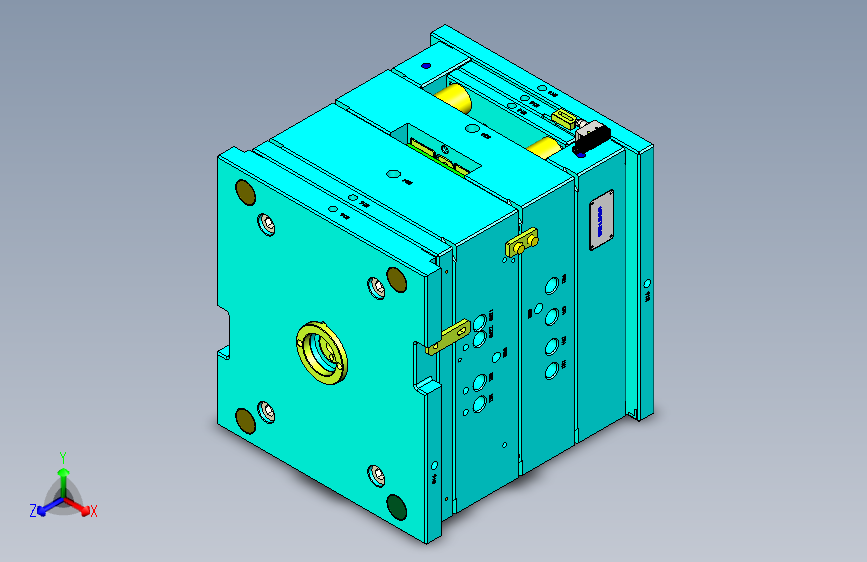

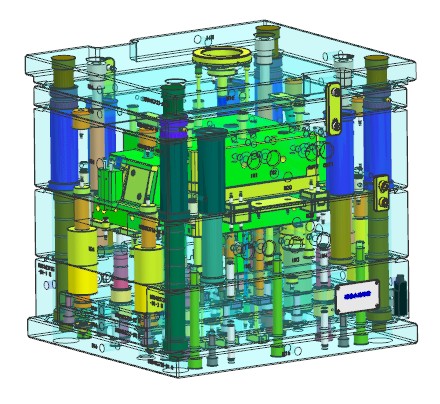

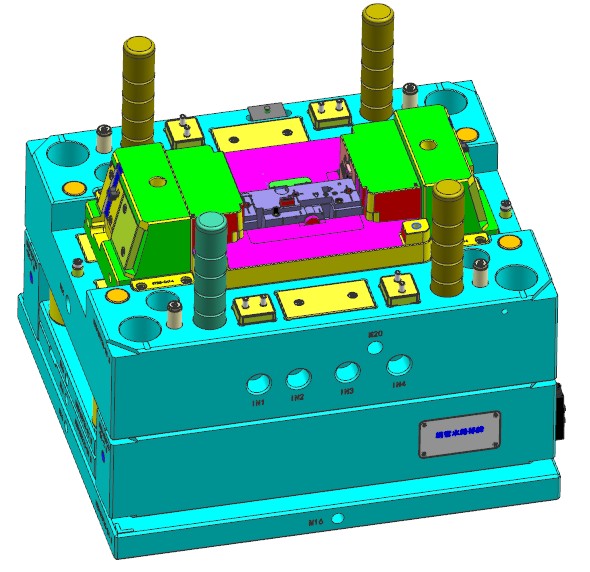

| 9 | 8.模具整体.jpg | 72.16K |
| 10 | _3733-TOP.stp | 43.12M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：4.95M
所需金币：100
上传时间：2024-01-01 15:54:15
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
打印机
分纸通道
反顶针
粘滑块
图纸简介
打印机分纸上通道注塑模具，产品采用三板模冷流道2点浇口进胶，顶出采用顶杆加顶块。两侧翅膀上有多处倒扣，使用滑块抽芯。滑块上骨位较多还有BOSS柱，对滑块的抱紧力很大，产品有很高风险会粘滑块，因此设计有反顶针顶住产品。当滑块后退时，反顶针在铲机作用下原地不动顶住产品，当到达一定距离后，铲机脱离反顶针杯头，反顶针在弹簧的作用下复位。
