高温送风烤箱（ID:877952）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041873205038.zip | 19.95M |
| 2 | 38圆管.SLDPRT | 52.79K |
| 3 | 3角加强板.SLDPRT | 54.00K |
| 4 | 40方管-1070.SLDPRT | 66.25K |
| 5 | 40方管-500.SLDPRT | 69.66K |
| 6 | 40方管-778.SLDPRT | 67.64K |
| 7 | 80圆管.SLDPRT | 67.93K |
| 8 | a发热管组合.SLDPRT | 1.63M |
| 9 | hexagonweldnutsgb.sldprt | 214.80K |
| 10 | motodown.SLDPRT | 100.24K |
| 11 | MOTOdownASSM.SLDASM | 170.88K |
| 12 | mototop.SLDPRT | 98.25K |
| 13 | mototopasm.SLDASM | 135.18K |
| 14 | 上右框架焊接.SLDASM | 174.13K |
| 15 | 下电机支架.SLDPRT | 373.86K |
| 16 | 下风口盖.SLDPRT | 90.77K |
| 17 | 下风机叶片.SLDPRT | 86.94K |
| 18 | 下风机壳.SLDPRT | 128.59K |
| 19 | 下风机壳焊接.SLDASM | 90.60K |
| 20 | 下风机法兰.SLDPRT | 400.36K |
| 21 | 下风机装配A.SLDASM | 115.55K |
| 22 | 不锈钢内胆.SLDPRT | 212.92K |
| 23 | 不锈钢内胆B.SLDPRT | 194.90K |
| 24 | 不锈钢内胆后盖.SLDPRT | 107.28K |
| 25 | 不锈钢内胆焊接.SLDASM | 328.96K |
| 26 | 入风口管.SLDPRT | 66.01K |
| 27 | 变频器安装板.SLDPRT | 318.27K |
| 28 | 右上后板.SLDPRT | 289.27K |
| 29 | 右上顶板.SLDPRT | 357.02K |
| 30 | 右下底板.SLDPRT | 351.52K |
| 31 | 右侧门.SLDPRT | 365.28K |
| 32 | 叶片.SLDPRT | 76.40K |
| 33 | 叶片12.SLDPRT | 203.22K |
| 34 | 叶片装配.SLDASM | 146.08K |
| 35 | 安全保护罩.SLDPRT | 2.15M |
| 36 | 左上后板.SLDPRT | 295.56K |
| 37 | 左侧门.SLDPRT | 388.82K |
| 38 | 干燥筒.SLDPRT | 258.20K |
| 39 | 底座A柱焊接.SLDASM | 67.04K |
| 40 | 底座总焊接.SLDASM | 187.87K |
| 41 | 底座总装配.SLDASM | 483.76K |
| 42 | 底座焊接板.SLDPRT | 376.94K |
| 43 | 开关盒子.SLDPRT | 311.59K |
| 44 | 开关盒子焊接.SLDASM | 80.07K |
| 45 | 总焊接.SLDASM | 478.74K |
| 46 | 总装.SLDASM | 2.88M |
| 47 | 托盘.SLDPRT | 370.03K |
| 48 | 支撑架管-260.SLDPRT | 255.69K |
| 49 | 支撑架管.SLDPRT | 259.12K |
| 50 | 支撑架管焊接A.SLDASM | 71.79K |
| 51 | 支撑管架.SLDASM | 84.02K |
| 52 | 橡胶槽焊接.SLDPRT | 295.64K |
| 53 | 箱体外壳上.SLDPRT | 386.95K |
| 54 | 箱体外壳下.SLDPRT | 420.09K |
| 55 | 箱体外壳右.SLDPRT | 399.28K |
| 56 | 箱体外壳左.SLDPRT | 467.19K |
| 57 | 箱体外壳焊接.SLDASM | 384.22K |
| 58 | 绞链.SLDPRT | 71.80K |
| 59 | 背板.SLDPRT | 384.49K |
| 60 | 轮子安装铁板.SLDPRT | 62.78K |
| 61 | 轴套.SLDPRT | 96.19K |
| 62 | 进风下板.SLDPRT | 147.81K |
| 63 | 锥口焊接.SLDPRT | 565.06K |
| 64 | 门A.SLDPRT | 509.01K |
| 65 | 门内盖A.SLDPRT | 747.61K |
| 66 | 门橡胶条安装槽.SLDPRT | 440.91K |
| 67 | 门装配.SLDASM | 224.27K |
| 68 | 顶部电机安装板.SLDPRT | 549.94K |
| 69 | 风机保护罩焊接.SLDASM | 311.36K |
| 70 | 风机壳.SLDPRT | 116.38K |
此图纸下载需要15金币
立即下载
发布者
秋刀鱼
创作: 108
粉丝: 6
加入时间：2023-11-23
模型信息
图纸格式：sldprt,sldasm
文件大小：20.43M
所需金币：15
上传时间：2024-01-02 17:22:04
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

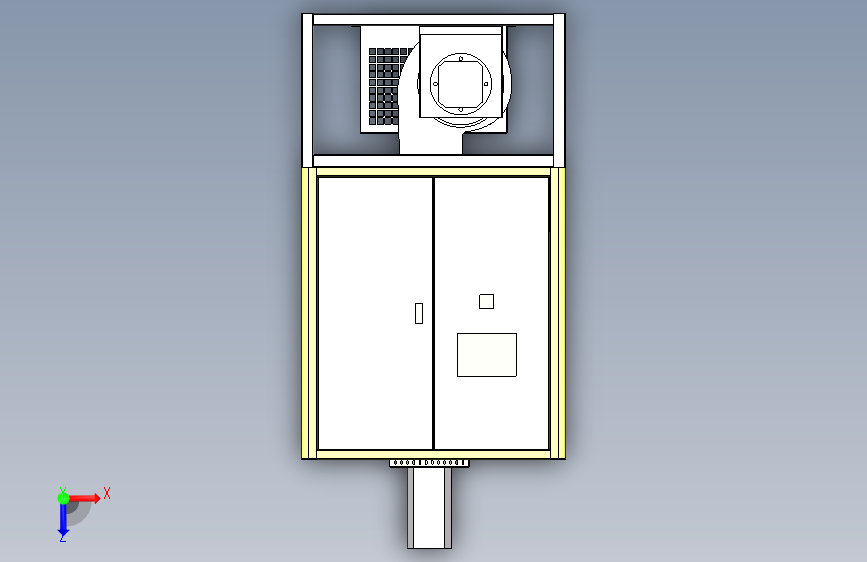

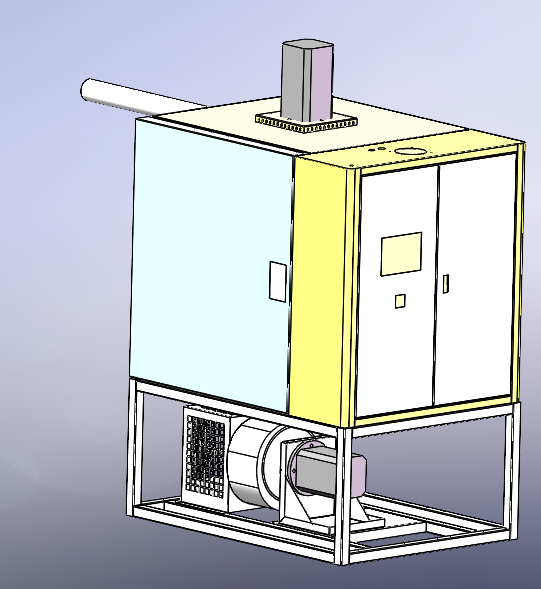

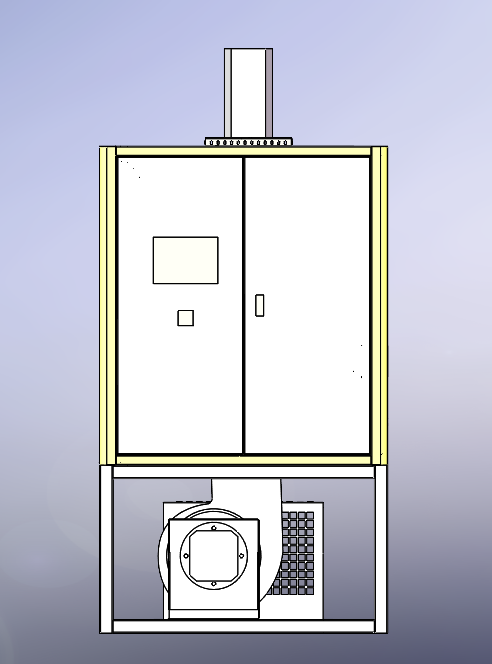

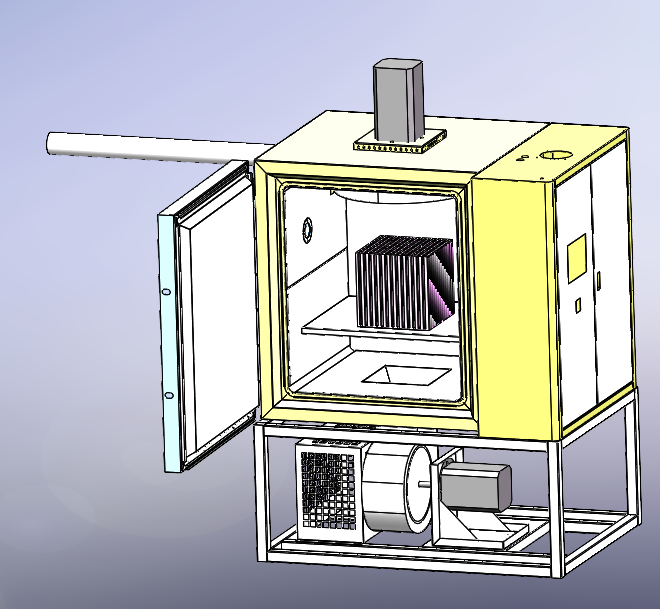

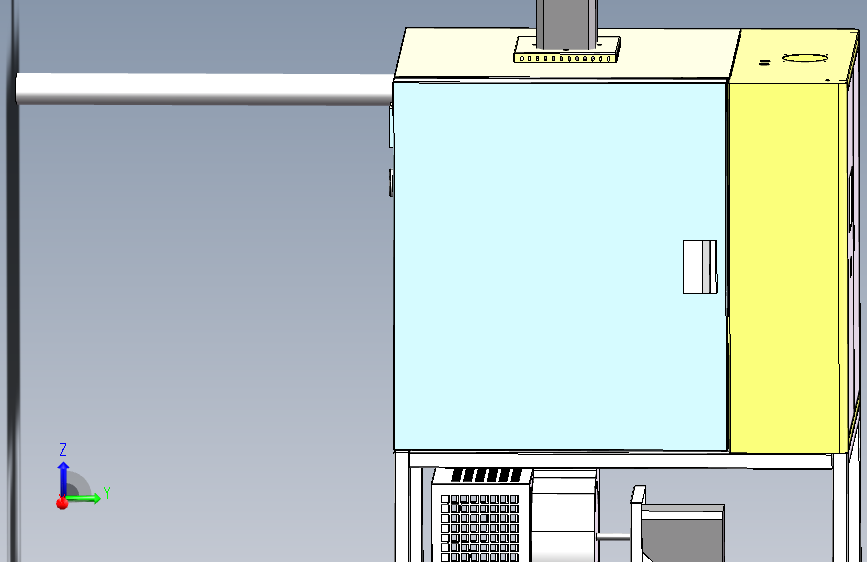

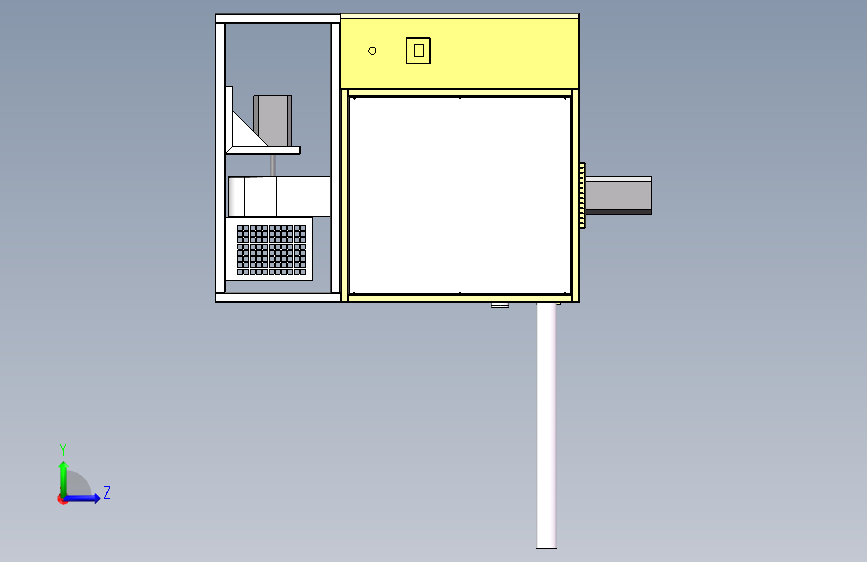

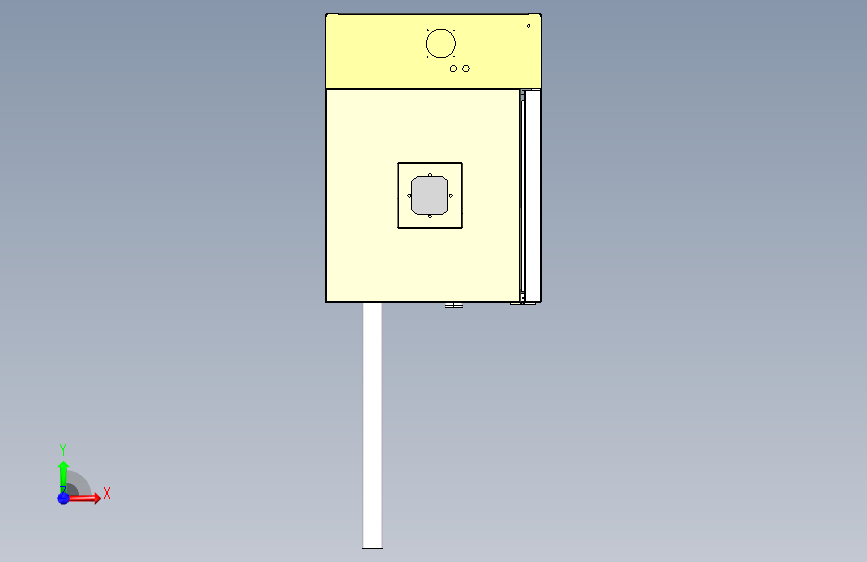

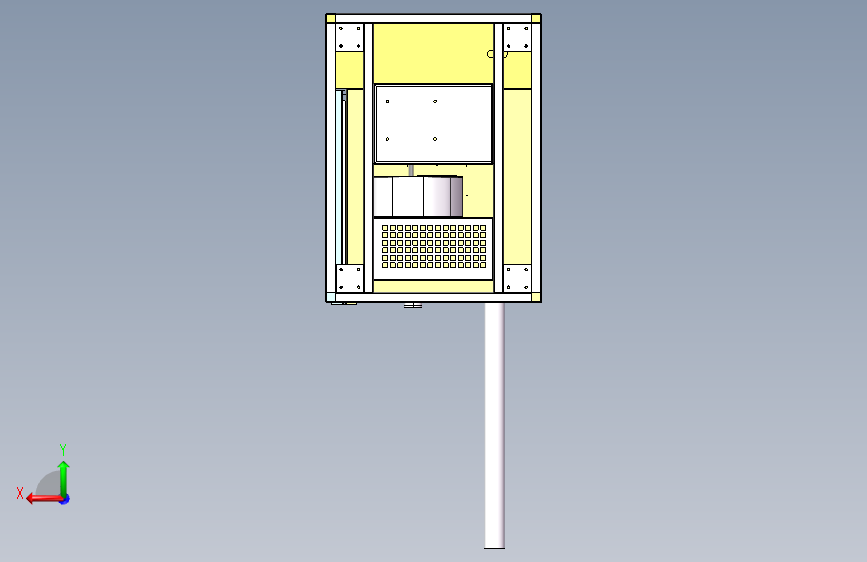

该高温送风烤箱，顶部采用功率 700W 转速：2880转/分钟 电机，内置大风轮往外送风，中间部分为加热管组合，箱体底部采用1组370W 风轮对箱体内进行送风， 该结构确保送出的热风速度达到70m每分钟。且保温效果好，双层隔热纤维层，其中箱体上一层，门上一层。 烘箱内部为304不锈钢结构，外部喷涂，工作温度高达200摄氏度。 工作室尺寸-w650Xd650Xh850mm ,该结构方便安装与维修，技术成熟。 solidworks图纸可以编辑.可修改，可直接用于生产。
