工业高温烘烤箱

（ID:879083）

改图/画图

机械设备 / 食品罐装 / 工业高温烘烤箱

©原创

202

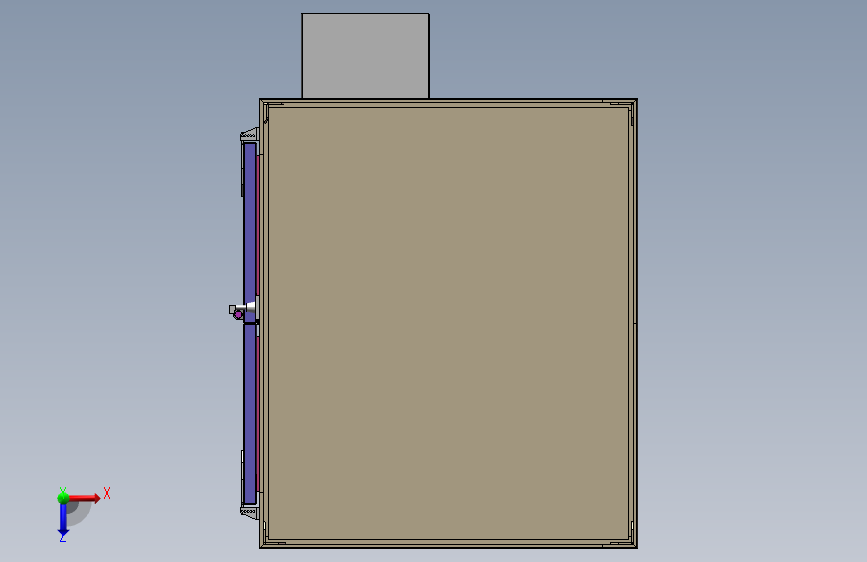

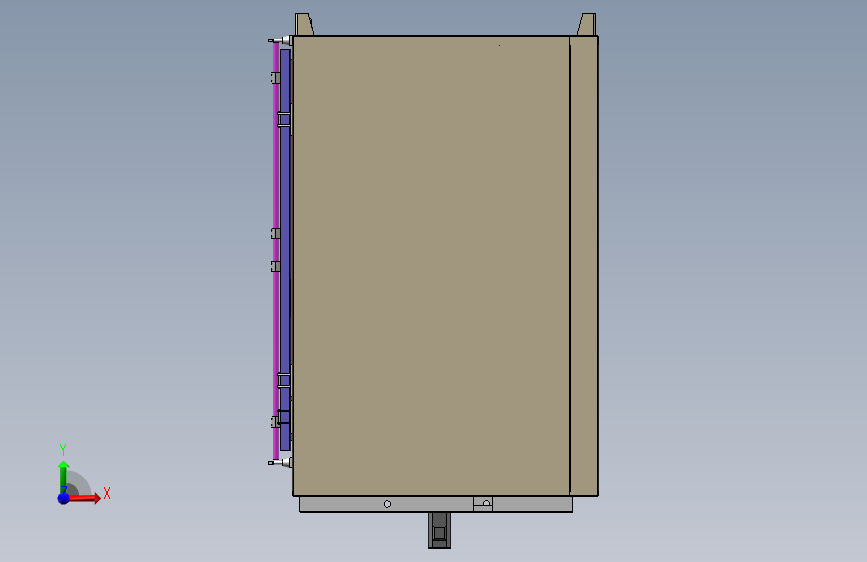

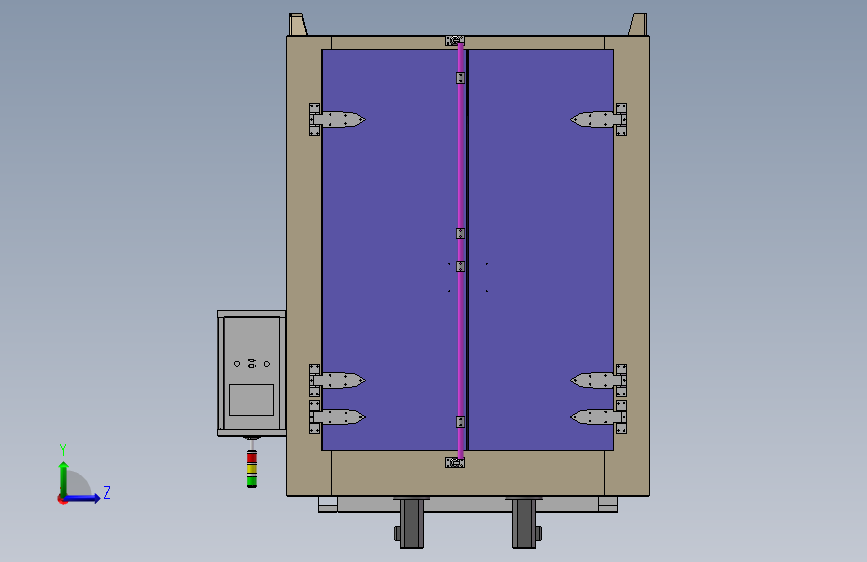

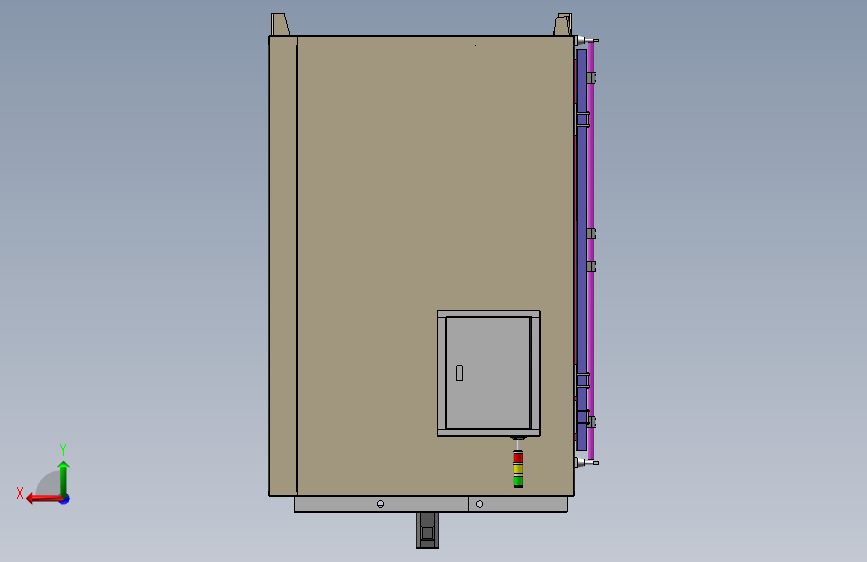

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	372W电机92X92N.SLDPRT	127.11K
2	4020矩形管-1135.SLDPRT	54.32K
3	4020矩形管-1507.SLDPRT	54.77K
4	40方管1335.SLDPRT	57.41K
5	40方管1507.SLDPRT	57.13K
6	8寸鼓风轮叶片.SLDPRT	231.74K
7	DOORLEFT.SLDPRT	795.44K
8	DOORR.SLDPRT	885.23K
9	lockFORBIGA.SLDPRT	119.92K
10	lockFORBIGB.SLDPRT	88.75K
11	lockforbigC.SLDPRT	110.88K
12	lockford.SLDPRT	107.10K
13	turbo.SLDPRT	103.54K
14	u筋.SLDPRT	102.44K
15	三色灯.SLDPRT	82.83K
16	上横梁.SLDPRT	108.89K
17	下横梁.SLDPRT	103.20K
18	内壁填平块.SLDPRT	151.10K
19	内胆右侧.SLDPRT	256.38K
20	内胆后板.SLDPRT	154.45K
21	内胆后立柱.SLDPRT	163.11K
22	内胆左侧.SLDPRT	323.30K
23	内胆底板.SLDPRT	62.03K
24	内胆底板几子筋-1180.SLDPRT	133.44K
25	内胆底板几子筋.SLDPRT	89.72K
26	内胆焊接.SLDASM	631.20K
27	内胆顶A.SLDPRT	157.67K
28	内胆顶B.SLDPRT	107.36K
29	几字筋.SLDPRT	87.72K
30	右侧板.SLDPRT	227.78K
31	右后板.SLDPRT	164.57K
32	右梁.SLDPRT	152.40K
33	右门装配.SLDASM	250.21K
34	基脚.SLDPRT	95.99K
35	左侧板.SLDPRT	226.75K
36	左侧板dx.SLDPRT	125.88K
37	左后板.SLDPRT	164.78K
38	左门档板.SLDPRT	108.04K
39	左门装配.SLDASM	219.06K
40	底板-.SLDPRT	349.90K
41	底板-顶板.SLDPRT	102.20K
42	底板.SLDPRT	48.30K
43	总装.SLDASM	1.44M
44	控制面板.SLDPRT	82.16K
45	电箱焊接.SLDASM	237.97K
46	箱体焊接.SLDASM	278.74K
47	背板.SLDPRT	175.00K
48	角钢T3-539.SLDPRT	86.26K
49	角钢T3.SLDPRT	102.63K
50	角铁A.SLDPRT	74.42K
51	角铁B.SLDPRT	106.47K
52	锁杆25.SLDPRT	72.97K
53	门.SLDPRT	322.89K
54	门内罩-R.SLDPRT	207.18K
55	门内罩.SLDPRT	240.26K
56	门内罩加强筋-445.SLDPRT	76.26K
57	门内罩加强筋.SLDPRT	73.50K
58	顶板.SLDPRT	220.02K
59	顶线槽-b.SLDPRT	145.56K
60	顶线槽.SLDPRT	137.81K
61	风道档板.SLDPRT	102.26K
62	风道档板b.SLDPRT	84.53K
63	风道网口面板.SLDPRT	713.00K
64	风道顶板.SLDPRT	84.57K

此图纸下载需要15金币

立即下载

发布者

秋刀鱼

创作: 109

粉丝: 10

加入时间：2023-11-23

私信

关注

模型信息

图纸ID：879083

图纸格式：sldprt,sldasm

文件大小：12.29M

所需金币：15

上传时间：2024-01-03 09:12:31

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

该工业烘烤箱，烘箱内部为304不锈钢结构，可烘烤的种类较多，工作温度高达200摄氏度。工作室尺寸-w1150Xd1150Xh1600mm ,采用两组 370W 电机 8英寸风轮进行热风循环。保温效果好，双层隔热纤维层，其中箱体上一层，门上一层。左右可安装隔层板。该结构方便安装与维修，技术成熟。 solidworks图纸可以编辑.可修改
