长方形烘烤箱（ID:879103）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 120扣手.SLDPRT | 142.41K |
| 2 | 17042474943983.zip | 25.40M |
| 3 | 5630铰链.SLDPRT | 103.28K |
| 4 | 7寸触屏PLC-1.SLDPRT | 86.77K |
| 5 | 8寸鼓风轮叶片.SLDPRT | 231.74K |
| 6 | D右侧板.SLDPRT | 403.06K |
| 7 | D左侧板.SLDPRT | 402.19K |
| 8 | GB╱T1096-2003[普通平键A型键6×6×22].sldprt | 132.46K |
| 9 | GB╱T1096-2003[普通平键C型键C10×8×50].sldprt | 93.12K |
| 10 | GB╱T276-2013[深沟球轴承[60000]6209].sldprt | 1.34M |
| 11 | GB╱T301-1995[推力球轴承[51000]51205].sldprt | 241.64K |
| 12 | GB╱T70.1-2008[内六角圆柱头螺钉M10×20].sldprt | 136.74K |
| 13 | GB╱T70.1-2008[内六角圆柱头螺钉M10×40].sldprt | 136.09K |
| 14 | GB╱T70.1-2008[内六角圆柱头螺钉M10×55].sldprt | 138.55K |
| 15 | GB╱T70.1-2008[内六角圆柱头螺钉M12×30].sldprt | 141.35K |
| 16 | GB╱T70.1-2008[内六角圆柱头螺钉M12×50].sldprt | 142.31K |
| 17 | GB╱T70.1-2008[内六角圆柱头螺钉M8×16].sldprt | 136.80K |
| 18 | GB╱T70.1-2008[内六角圆柱头螺钉M8×30].sldprt | 134.93K |
| 19 | GB╱T78-2007[内六角锥端紧定螺钉M8×16].sldprt | 171.08K |
| 20 | GB╱T812-1988[圆螺母M25×1.5].sldprt | 122.39K |
| 21 | GB╱T858-1988[圆螺母用止动垫圈25].sldprt | 123.92K |
| 22 | GB╱T893-2017[孔用弹性挡圈A型85].sldprt | 165.92K |
| 23 | GB╱T894.1-1986[轴用弹性挡圈A型d0≥1045].sldprt | 86.99K |
| 24 | GB╱T95-2002[平垫圈C级10].sldprt | 63.52K |
| 25 | GB╱T95-2002[平垫圈C级12].sldprt | 80.17K |
| 26 | GB╱T95-2002[平垫圈C级8].sldprt | 63.50K |
| 27 | GB／T41-2000[1型六角螺母C级M10].SLDPRT | 128.52K |
| 28 | GB／T41-2000[1型六角螺母C级M12].SLDPRT | 129.77K |
| 29 | leg.SLDPRT | 81.60K |
| 30 | moto92X92.SLDPRT | 102.29K |
| 31 | SLW-G21-30-10左右螺杆.SLDPRT | 130.01K |
| 32 | SLW-G21-30-11丝杆调节座2.SLDPRT | 126.19K |
| 33 | SLW-G21-30-12挡片.SLDPRT | 77.17K |
| 34 | SLW-G21-30-13轴承座.SLDPRT | 140.62K |
| 35 | SLW-G21-30-14托轮芯轴.SLDPRT | 161.74K |
| 36 | SLW-G21-30-15托轮.SLDPRT | 189.19K |
| 37 | SLW-G21-30-1导轨.SLDPRT | 115.20K |
| 38 | SLW-G21-30-2支撑座.SLDPRT | 103.29K |
| 39 | SLW-G21-30-3托辊座固定底板.SLDPRT | 149.41K |
| 40 | SLW-G21-30-4调节座.SLDPRT | 158.03K |
| 41 | SLW-G21-30-5销轴.SLDPRT | 112.88K |
| 42 | SLW-G21-30-6联轴套.SLDPRT | 218.14K |
| 43 | SLW-G21-30-7减速电机座.SLDPRT | 161.59K |
| 44 | SLW-G21-30-8顶紧座.SLDPRT | 87.06K |
| 45 | SLW-G21-30-9螺母座套.SLDPRT | 147.22K |
| 46 | 内胆.SLDPRT | 587.66K |
| 47 | 内胆支架.SLDPRT | 183.58K |
| 48 | 内胆焊装配.SLDASM | 109.45K |
| 49 | 内胆隔板活动.SLDPRT | 849.71K |
| 50 | 减速电机.SLDPRT | 194.65K |
| 51 | 加强筋-门.SLDPRT | 212.74K |
| 52 | 加强筋-门2.SLDPRT | 197.41K |
| 53 | 加强筋.SLDPRT | 144.79K |
| 54 | 右上顶板.SLDPRT | 486.78K |
| 55 | 右下底板.SLDPRT | 1.03M |
| 56 | 右侧12mm条子.SLDPRT | 56.73K |
| 57 | 固化炉旋转机构.SLDASM | 2.05M |
| 58 | 外壳.SLDPRT | 2.82M |
| 59 | 外壳焊接.SLDASM | 667.47K |
| 60 | 底盘支架.SLDPRT | 295.05K |
| 61 | 底隔板.SLDPRT | 443.92K |
| 62 | 开关按钮-gre.SLDPRT | 142.44K |
| 63 | 开关按钮.SLDPRT | 140.94K |
| 64 | 总装配.SLDASM | 3.45M |
| 65 | 控制器面板焊接.SLDPRT | 203.61K |
| 66 | 气弹簧A.SLDPRT | 131.60K |
| 67 | 气弹簧B.SLDPRT | 131.89K |
| 68 | 气弹簧安装座.SLDPRT | 214.84K |
| 69 | 气弹簧座B.SLDPRT | 210.30K |
| 70 | 油缸-连接块.SLDPRT | 151.18K |
| 71 | 油缸.SLDPRT | 140.62K |
| 72 | 油缸装配.SLDASM | 81.25K |
| 73 | 玻璃框架焊接B.SLDASM | 99.04K |
| 74 | 玻璃框架装饰板.SLDPRT | 110.99K |
| 75 | 玻璃焊接框B-2.SLDPRT | 499.63K |
| 76 | 玻璃焊接框B.SLDPRT | 263.17K |
| 77 | 电箱焊接.SLDASM | 309.87K |
| 78 | 电箱门.SLDPRT | 368.46K |
| 79 | 缺口挡板.SLDPRT | 133.35K |
| 80 | 芯轴.SLDPRT | 123.41K |
| 81 | 角铁1794.SLDPRT | 88.48K |
| 82 | 铸铁喇叭型手轮[CTH306-200].SLDPRT | 159.96K |
| 83 | 门.SLDPRT | 500.93K |
| 84 | 门加固角铁-b.SLDPRT | 253.39K |
| 85 | 门加固角铁.SLDPRT | 213.70K |
| 86 | 门焊接.SLDASM | 368.38K |
| 87 | 门盖板.SLDPRT | 512.45K |
此图纸下载需要50金币
立即下载
发布者
秋刀鱼
创作: 108
粉丝: 6
加入时间：2023-11-23
模型信息
图纸格式：sldprt,sldasm
文件大小：26M
所需金币：50
上传时间：2024-01-03 10:05:00
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

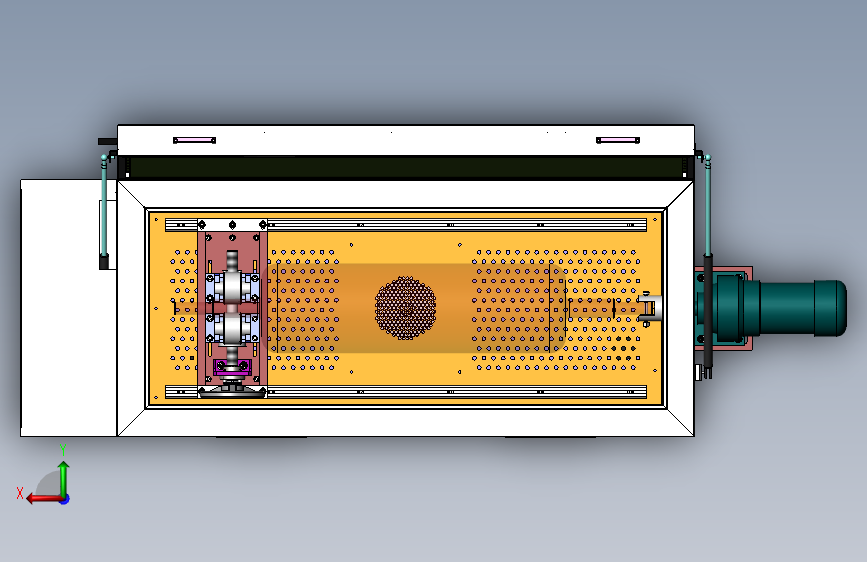

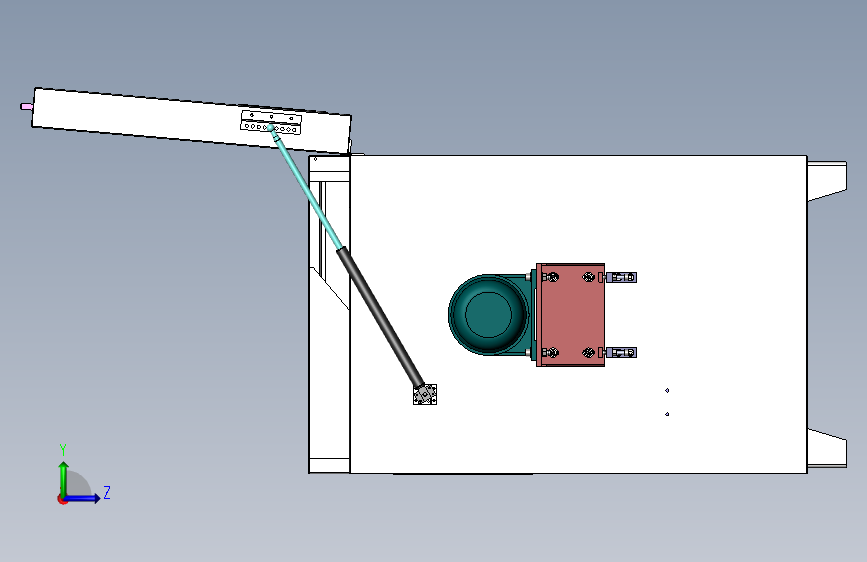

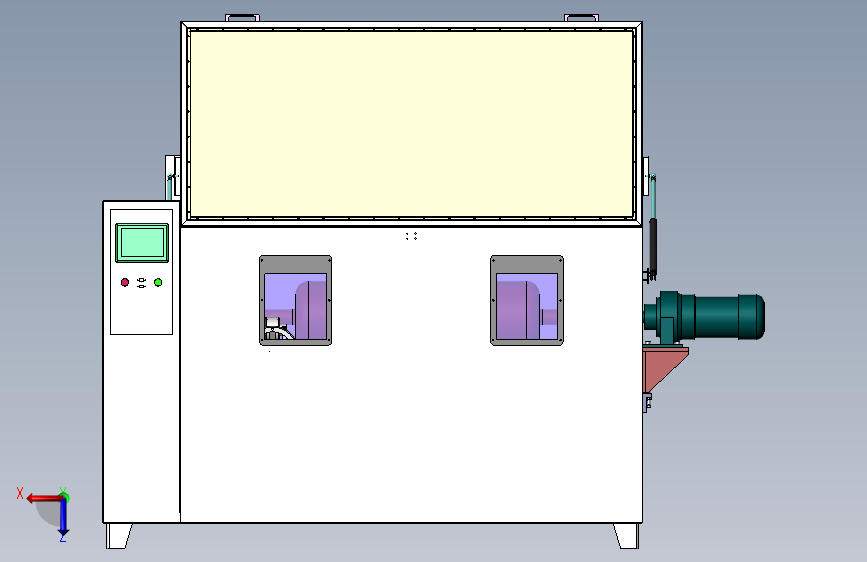

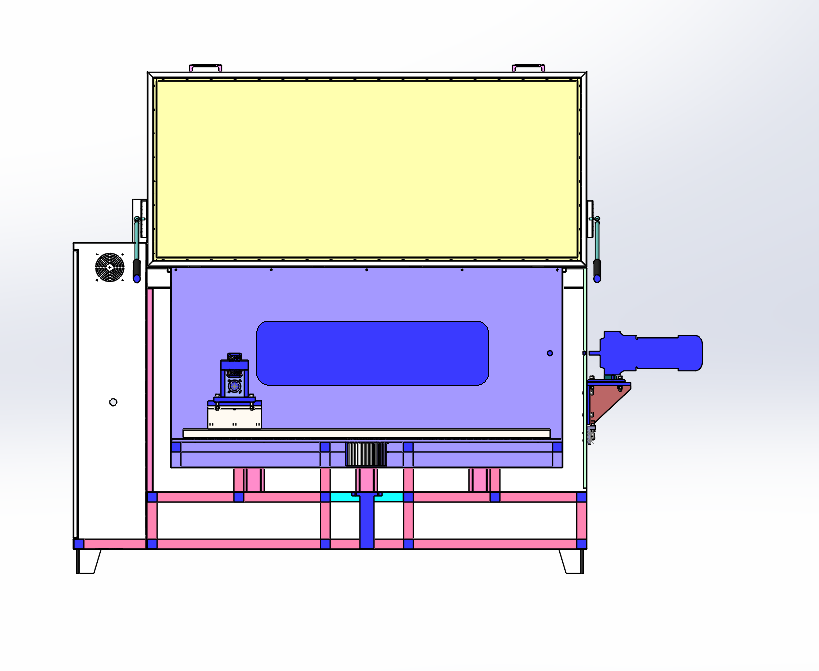

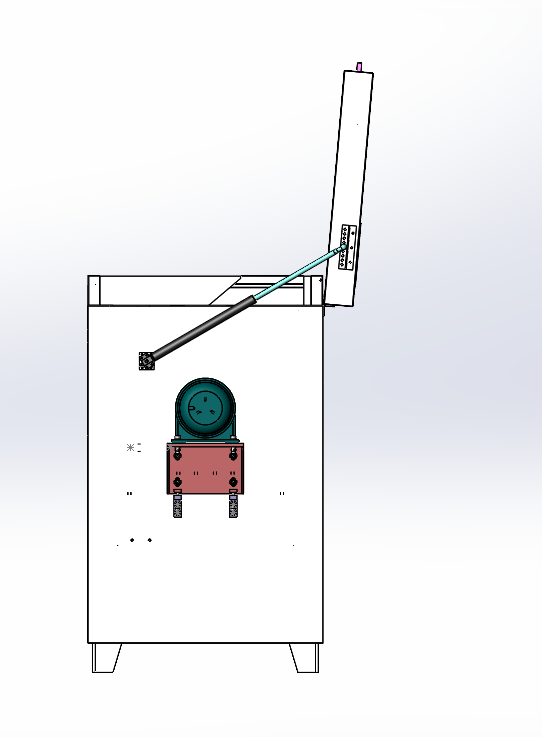

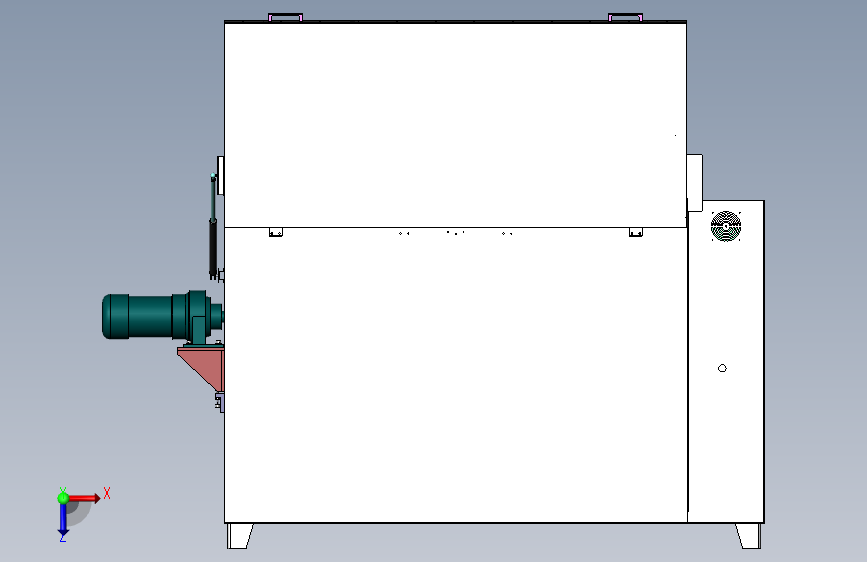

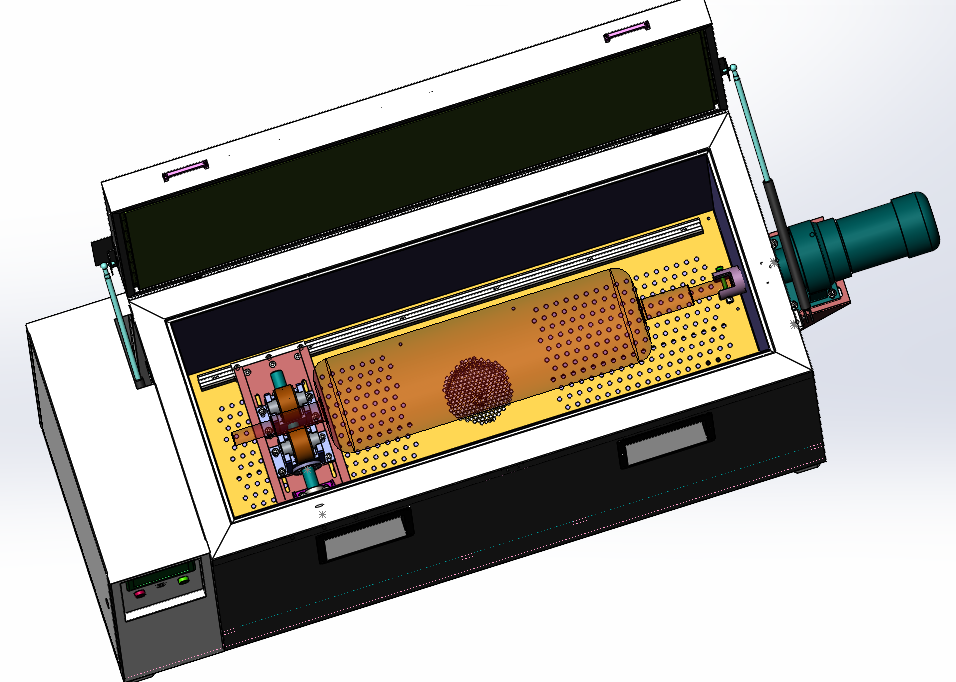

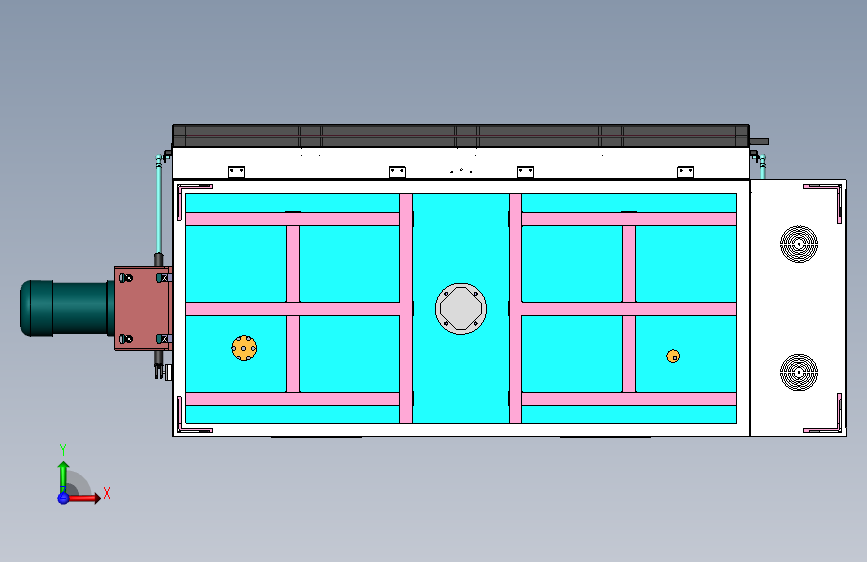

该工业烘烤箱，烘箱内部为304不锈钢结构，可烘烤的种类较多，如固化炉，电力配件，医药等等，工作温度高达200摄氏度。 工作室尺寸-w1600Xd600Xh700mm ,正面带2个玻璃视窗，底部采用1组 370W 电机 8英寸风轮进行热风循环。保温效果好，双层隔热纤维层，其中箱体上一层，门上一层。左右可安装隔层板。 该结构方便安装与维修，技术成熟。 solidworks图纸可以编辑.可修改.
