高温烘箱400度（ID:879247）

机械设备 / 非标机械 / 高温烘箱400度

©原创

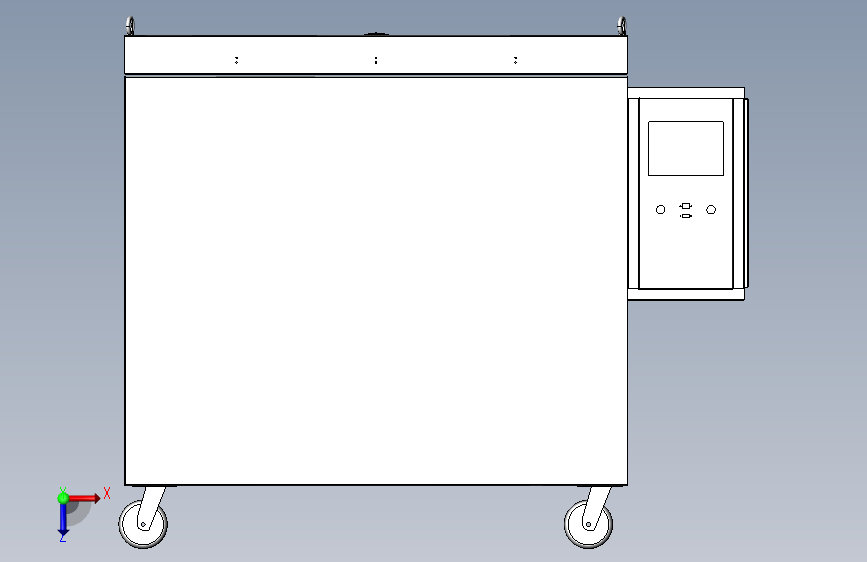

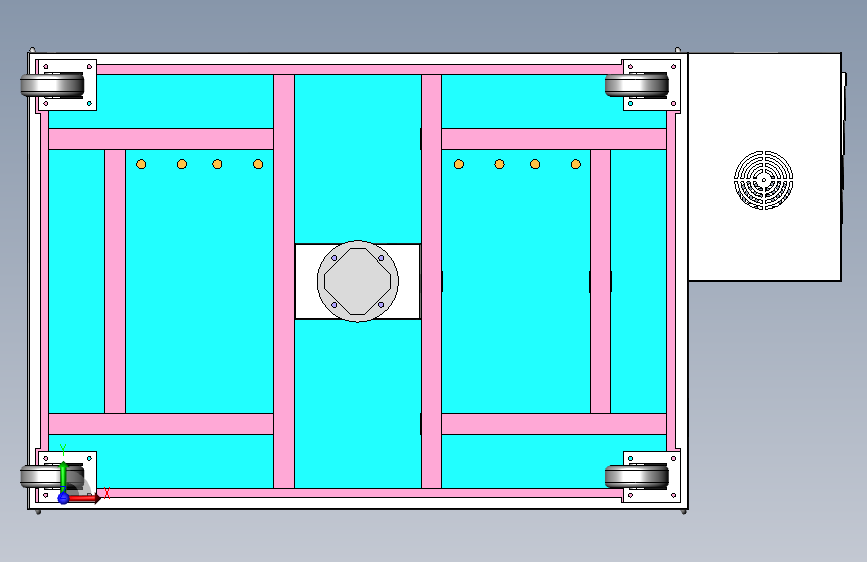

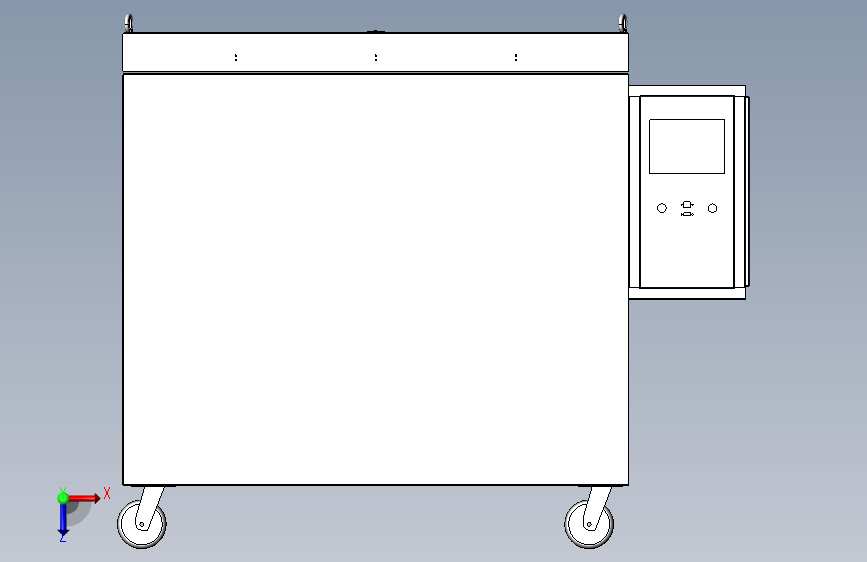

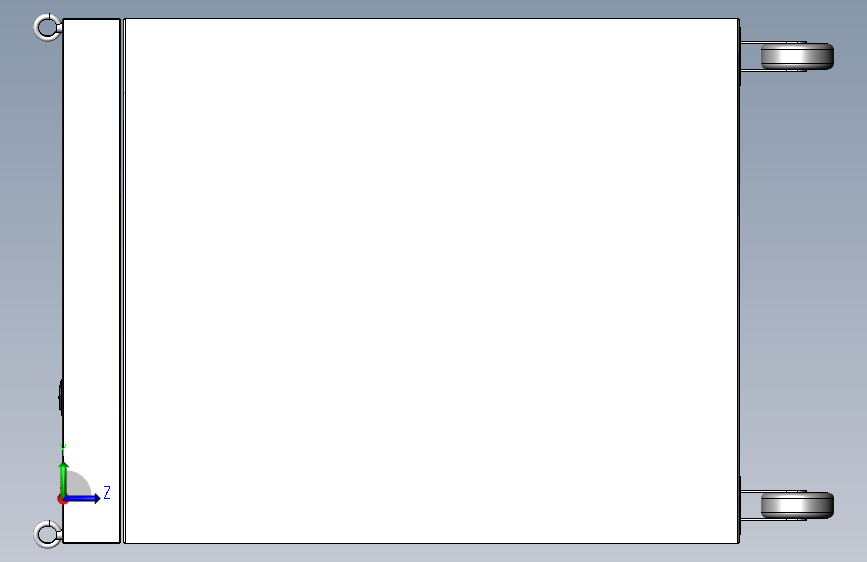

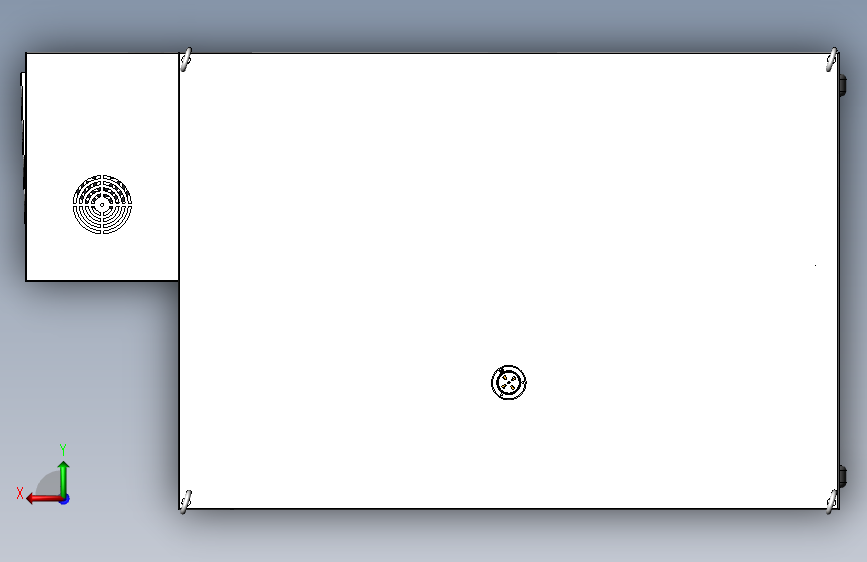

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17042526025094.zip	12.06M
2	5寸轮子.SLDPRT	173.77K
3	8寸鼓风轮叶片.SLDPRT	231.74K
4	crossrecessedcountersunkheadscrewsgb1.sldprt	211.17K
5	crossrecessedctskwoodscrewsgb.sldprt	178.77K
6	hexnutsstyle1-gradesabgb.sldprt	173.66K
7	leg.SLDPRT	81.60K
8	moto92X92.SLDPRT	100.00K
9	内胆.SLDPRT	297.37K
10	内胆支架.SLDPRT	168.21K
11	内胆焊装配.SLDASM	125.82K
12	内胆隔板活动.SLDPRT	634.43K
13	出风口装配.SLDASM	214.81K
14	出风盖-b.SLDPRT	185.08K
15	出风盖.SLDPRT	135.17K
16	出风管.SLDPRT	95.79K
17	加强筋-门.SLDPRT	178.51K
18	加强筋-门2.SLDPRT	195.61K
19	卷轴.SLDPRT	157.08K
20	右梁.SLDPRT	152.40K
21	吊环M10.SLDPRT	231.29K
22	外壳.SLDPRT	1.77M
23	外壳焊接.SLDASM	304.27K
24	左侧板d.SLDPRT	210.13K
25	底板-.SLDPRT	283.40K
26	底盘支架.SLDPRT	294.44K
27	底隔板.SLDPRT	452.64K
28	总装配.SLDASM	1.48M
29	控制面板.SLDPRT	81.75K
30	电机固定板.SLDPRT	225.19K
31	电箱箱体焊接.SLDASM	241.90K
32	箱体焊接.SLDASM	340.82K
33	背板.SLDPRT	110.51K
34	门.SLDPRT	872.86K
35	门DX.SLDPRT	324.59K
36	门加固角铁-b.SLDPRT	151.90K
37	门加固角铁.SLDPRT	148.42K
38	门焊接.SLDASM	550.83K
39	门盖板.SLDPRT	627.24K
40	顶板.SLDPRT	286.63K

此图纸下载需要50金币

立即下载

发布者

秋刀鱼

创作: 108

粉丝: 6

加入时间：2023-11-23

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：12.35M

所需金币：50

上传时间：2024-01-03 11:30:04

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

该图为高温烘箱结构总图，外观为长方形，采用顶部吊环开启门结构，主要烘烤卷轴类高温产品。烘箱容积360L，工作室尺寸：W600 D600 L1000mm, 设计功率为9000W ,可安装4条鳍片发热管，每条功率约2300W. 采用硅酸铝保温层，厚度在150mm.，升温速率在300度/半小时内。图纸为solidworsk 可编辑，可修改。
