调节器底座注塑模具（ID:880031）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17042913063187.rar | 8.91M |

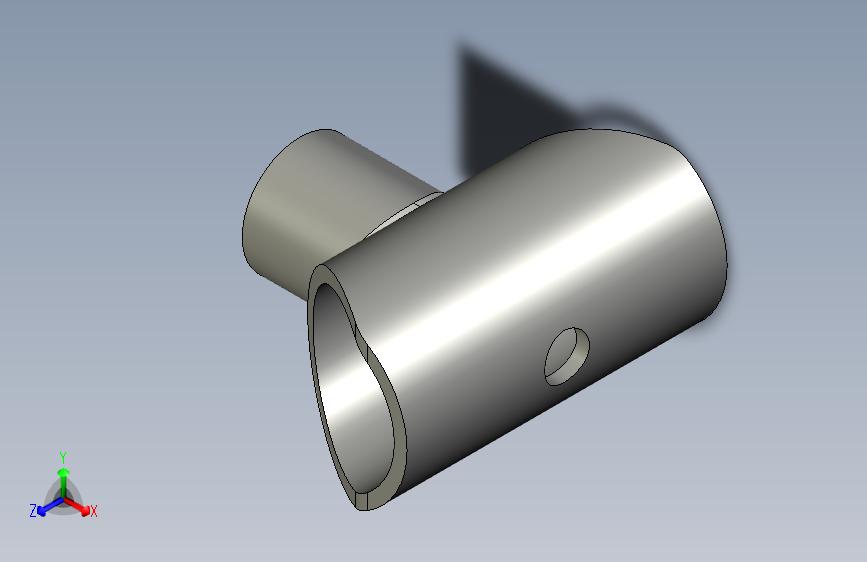

| 2 | 1.产品.jpg | 21.63K |
| 3 | 10.油缸防退1.jpg | 47.81K |
| 4 | 2.产品剖视图.jpg | 18.46K |
| 5 | 3.螺纹抽芯.jpg | 23.23K |
| 6 | 4.前模哈弗弹块.jpg | 41.20K |
| 7 | 5.转角度抽芯.jpg | 31.05K |
| 8 | 6.前模.jpg | 37.39K |

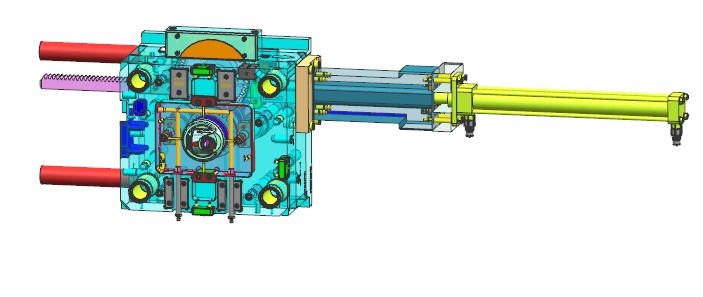

| 9 | 7.后模.jpg | 39.00K |

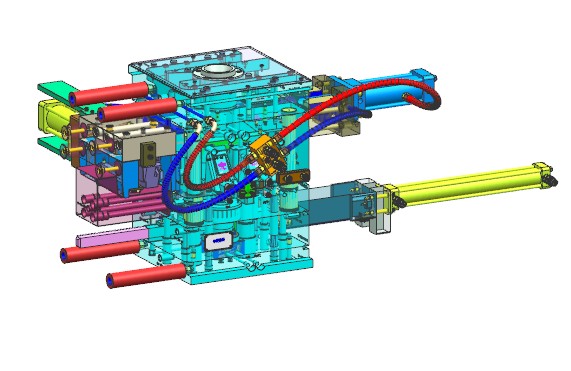

| 10 | 8.模具整体.jpg | 49.39K |

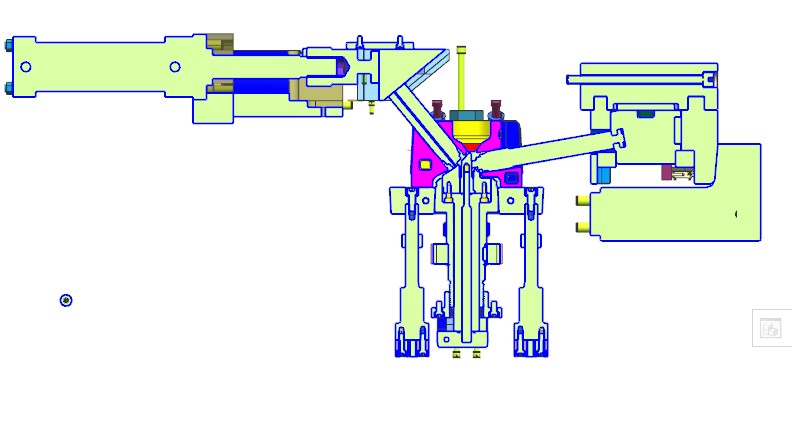

| 11 | 9.剖视图.jpg | 50.36K |
| 12 | _HRD04263-TOP.stp | 75.21M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.13M
所需金币：200
上传时间：2024-01-03 22:15:08
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
哈弗滑块
前模弹块
螺纹抽芯
油缸防退
图纸简介

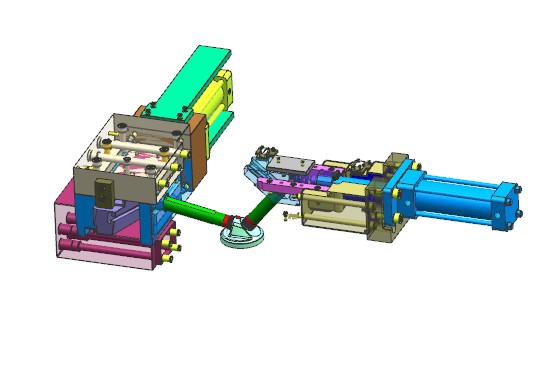

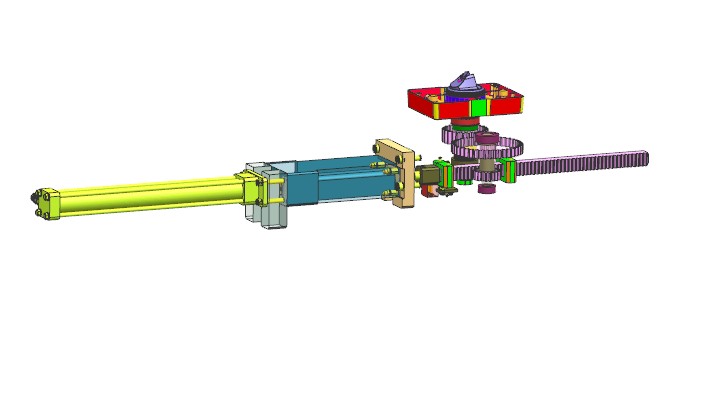

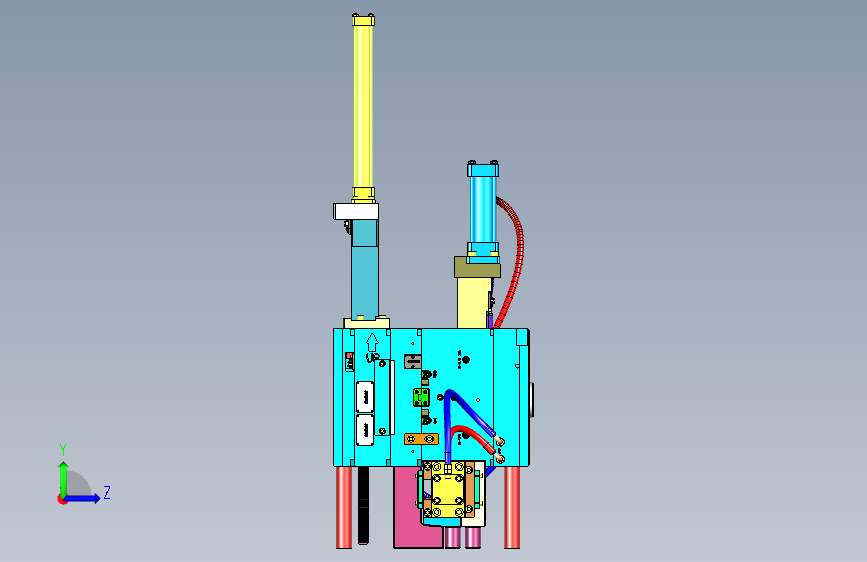

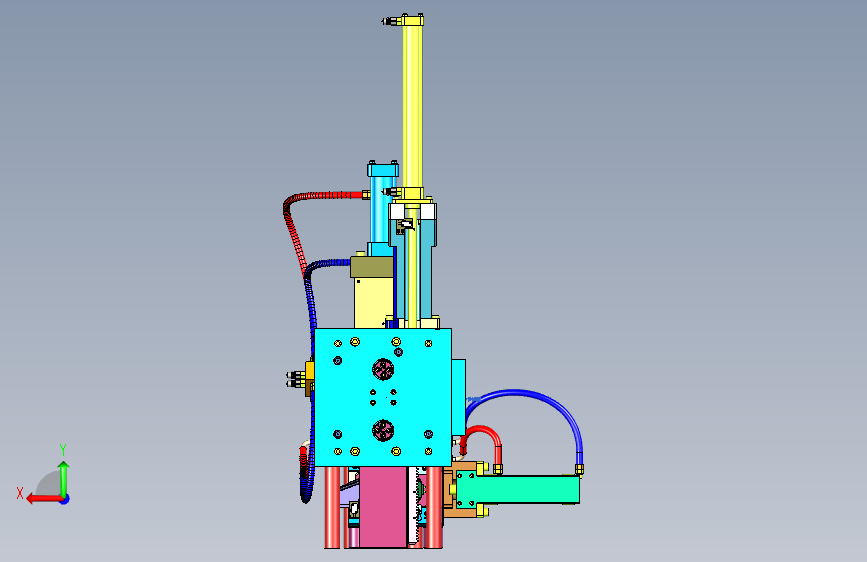

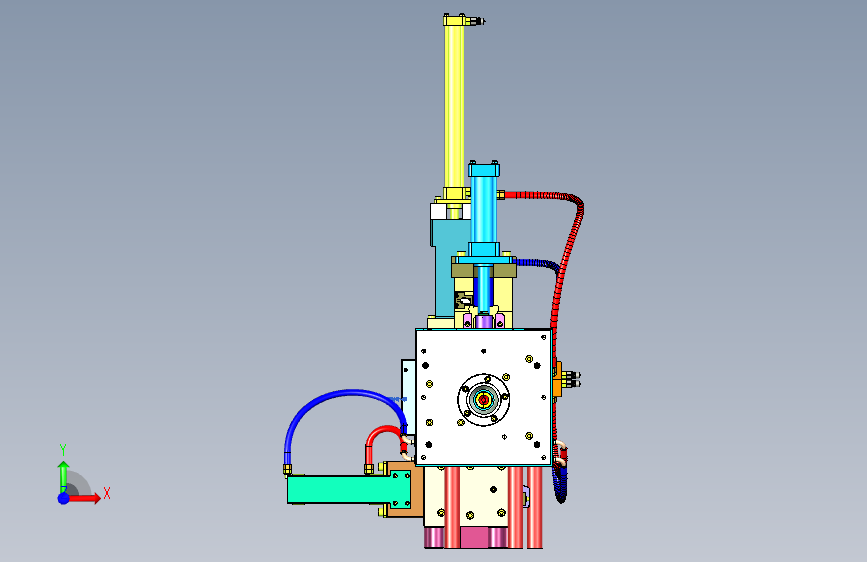

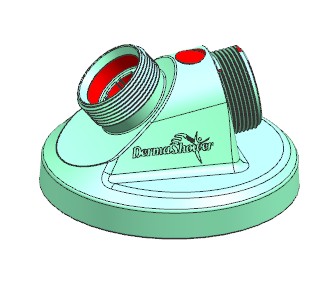

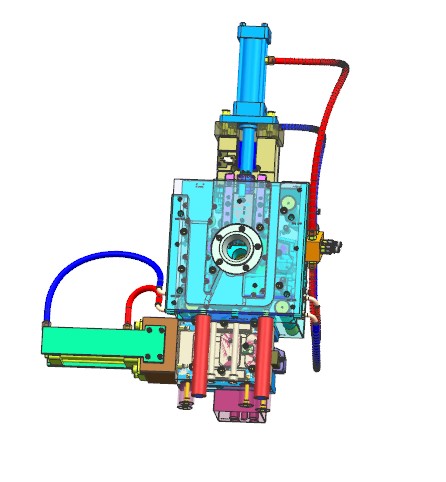

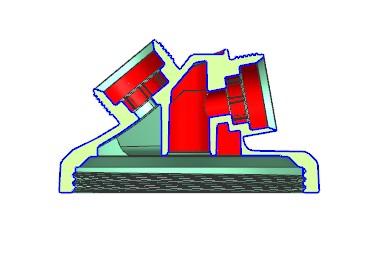

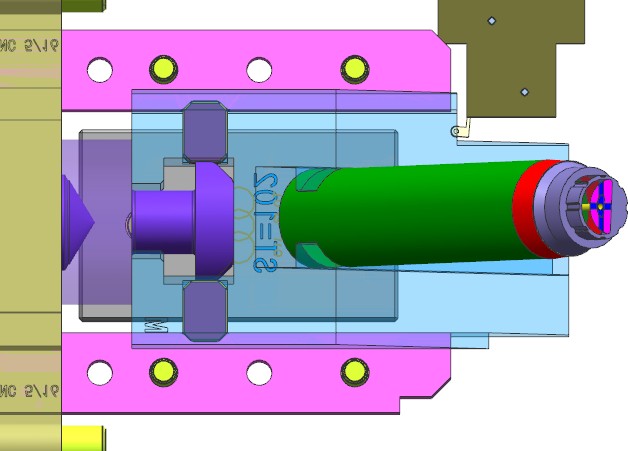

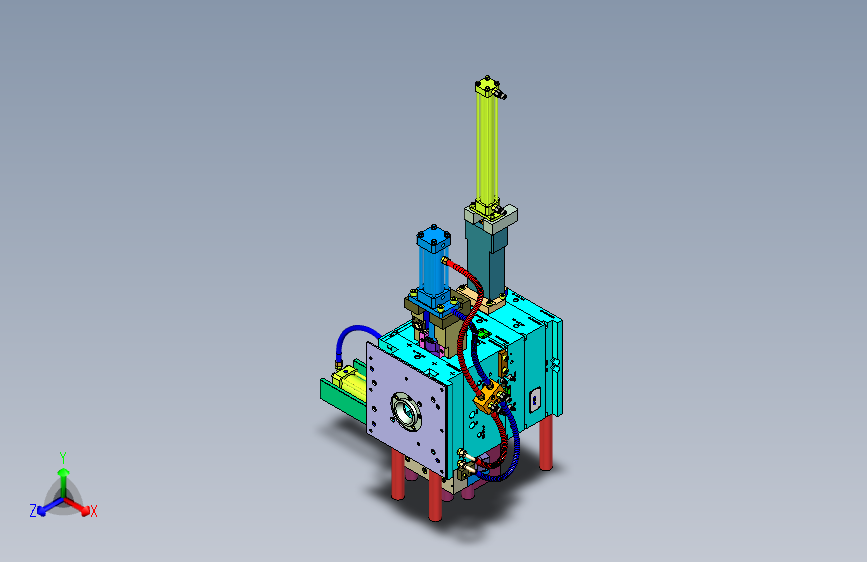

调节器底座注塑模具。产品为管道类底座，外部有两处外螺纹，内部有管道和一处内螺纹。外螺纹使用前模哈弗弹块抽芯，内管道使用滑块转角度抽芯，内螺纹使用推板加油缸齿条齿轮抽芯。3种机构都较为复杂，有诸多关键技术点，如前模油缸滑块的防止回退结构，螺纹抽芯结构的冷却和装配。
