洗衣机喷射端口注塑模具（ID:882770）
截图
AI截图渲染
✨AI图片渲染

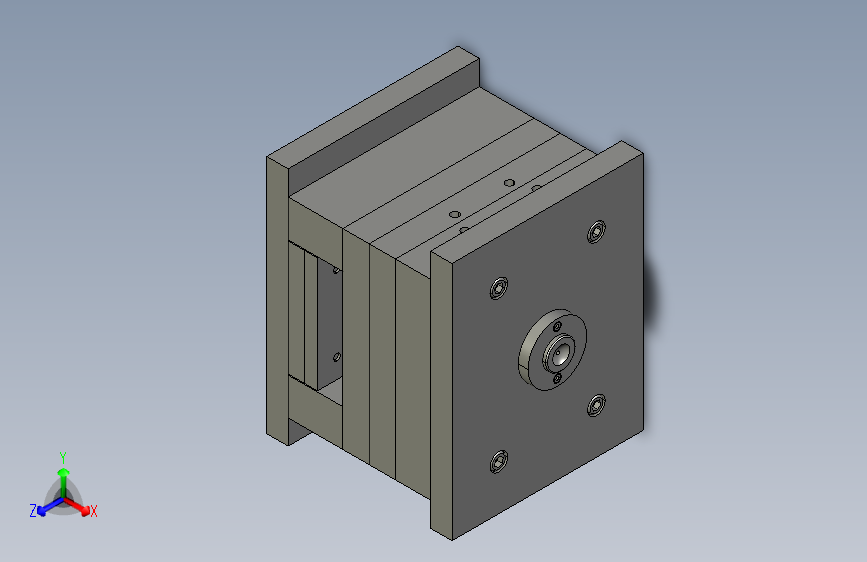

0.png)
1.png)

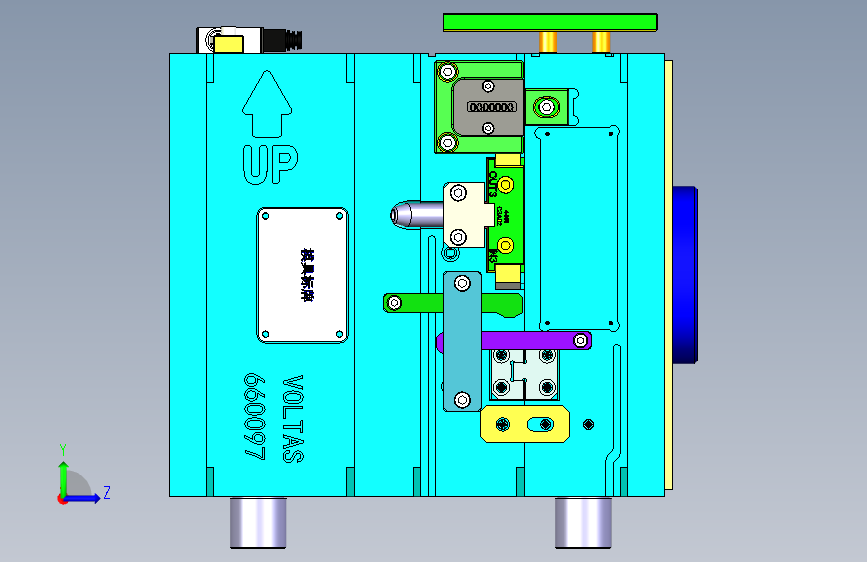

2.png)
3.png)

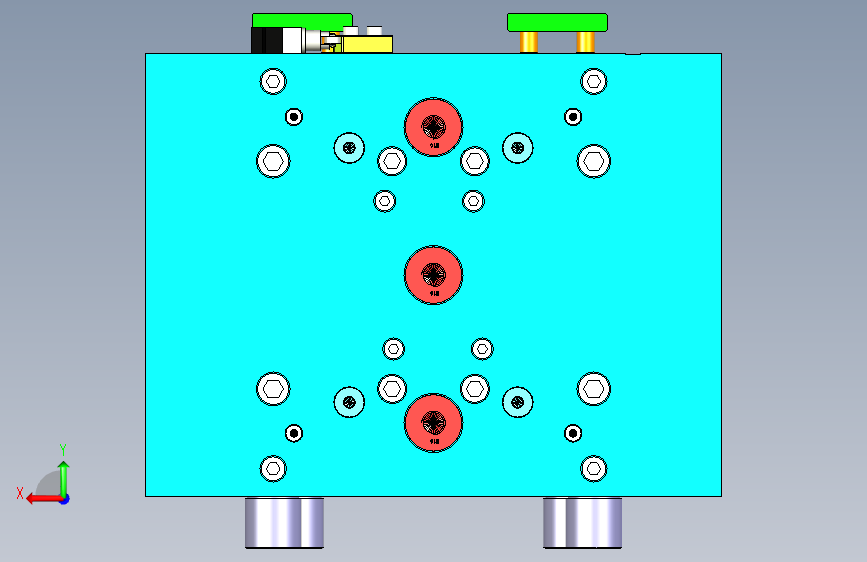

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17043787294325.rar | 2.85M |

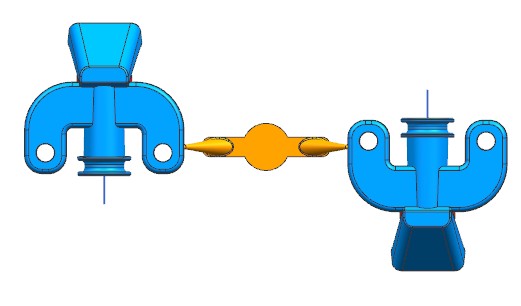

| 2 | 1.产品排位.jpg | 21.59K |

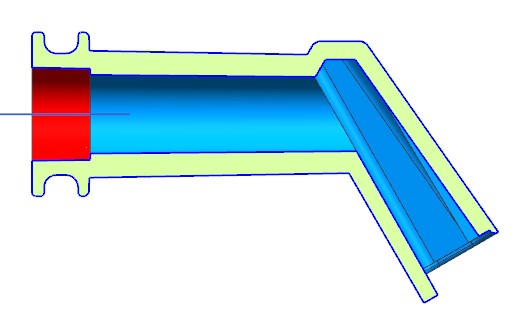

| 3 | 2.剖视图.jpg | 24.78K |

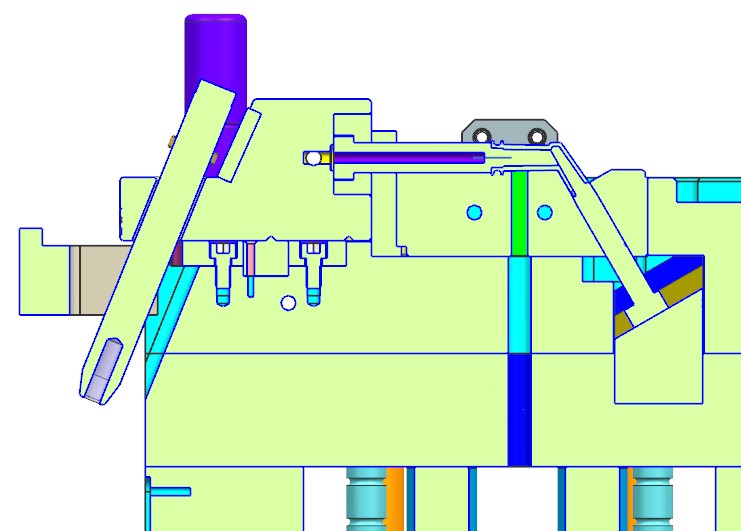

| 4 | 3.结构剖视图.jpg | 59.75K |

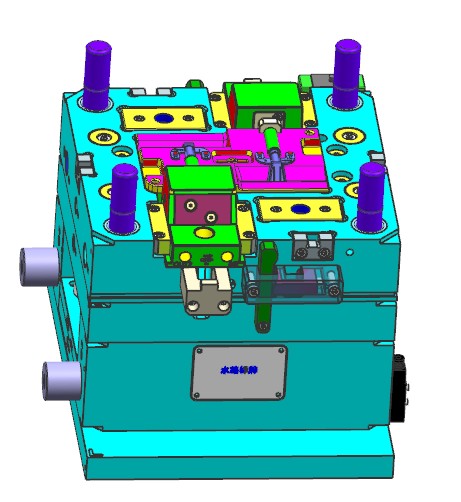

| 5 | 4.后模.jpg | 56.06K |
| 6 | 5.后模.jpg | 55.78K |

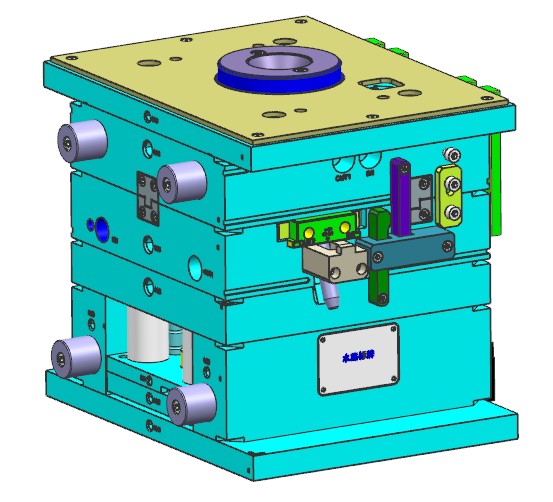

| 7 | 6.模具整体.jpg | 68.68K |
| 8 | _HRD204461-TOP.stp | 23.19M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：2.91M
所需金币：50
上传时间：2024-01-04 22:32:10
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
喷射端口
转角度
先抽芯
图纸简介

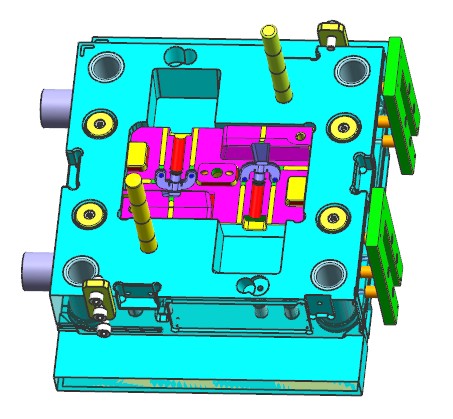

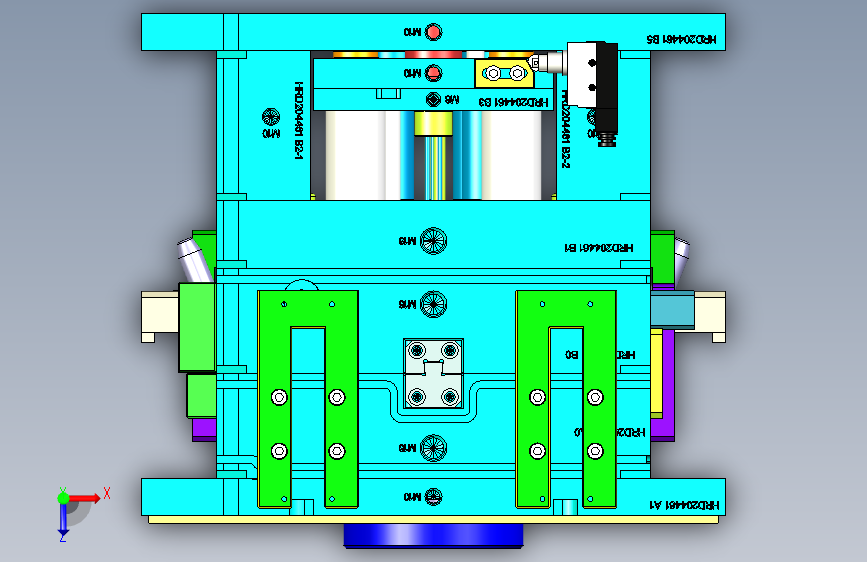

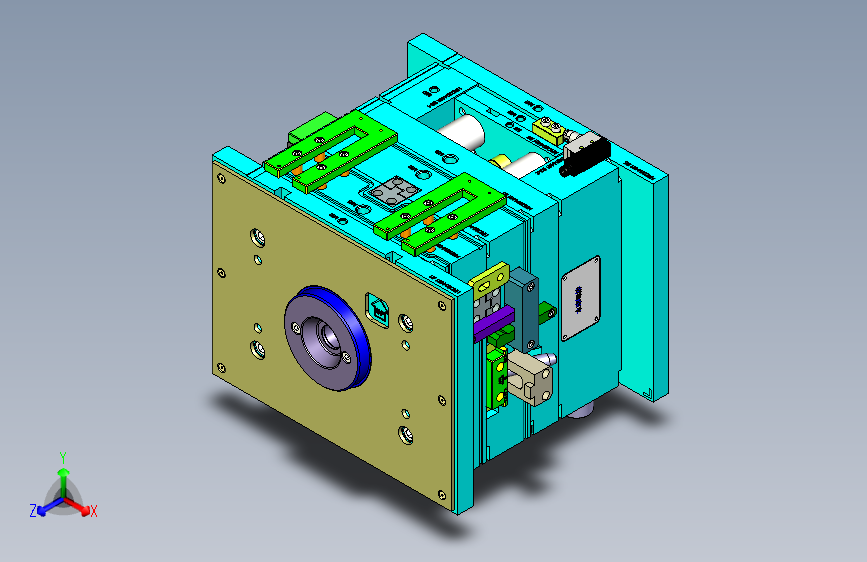

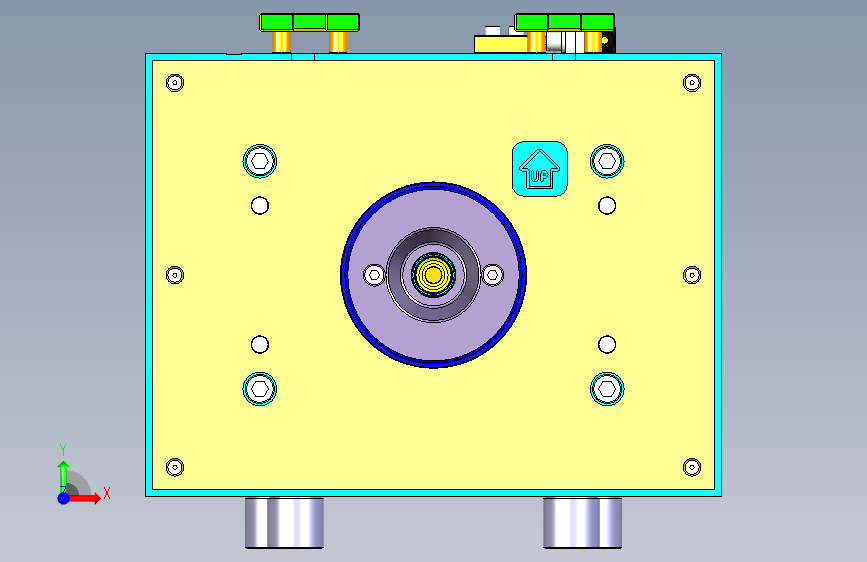

洗衣机喷射端口注塑模具，模具布局1X2,内部结构件无外观要求，因此使用潜伏浇口，潜在产品表面。产品内部为管道状，一侧水平抽芯，一侧与竖直方向夹角30度。30度是设计转角度抽芯的分界点，30度以下设计竖直方向转角度，30度以上设计水平方向转角度。竖直方向转角度，需要模具多一次开模动作。
