塑料支架组件注塑模具（ID:883078）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)

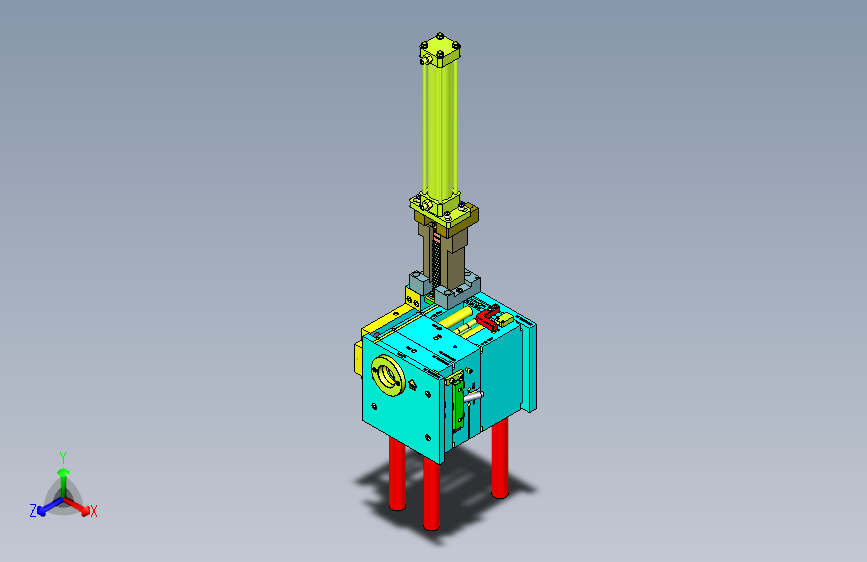

1.png)

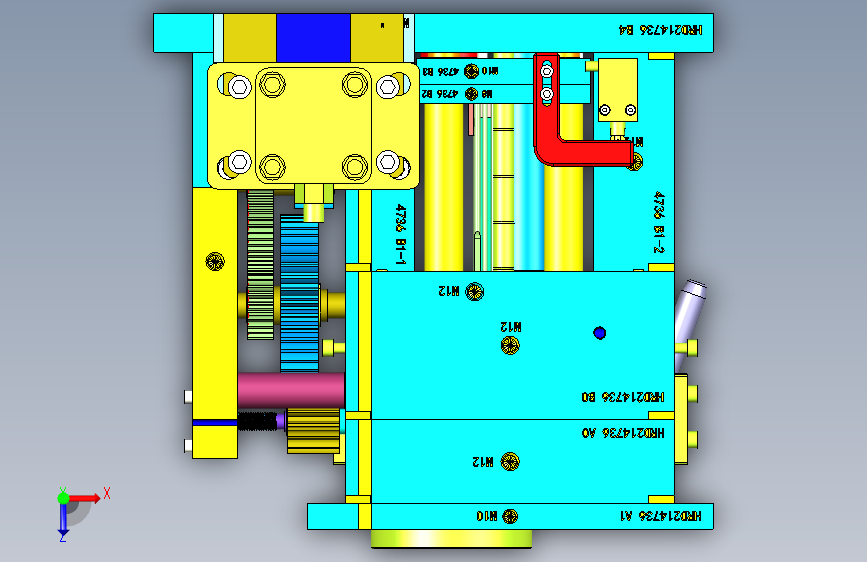

2.png)
3.png)

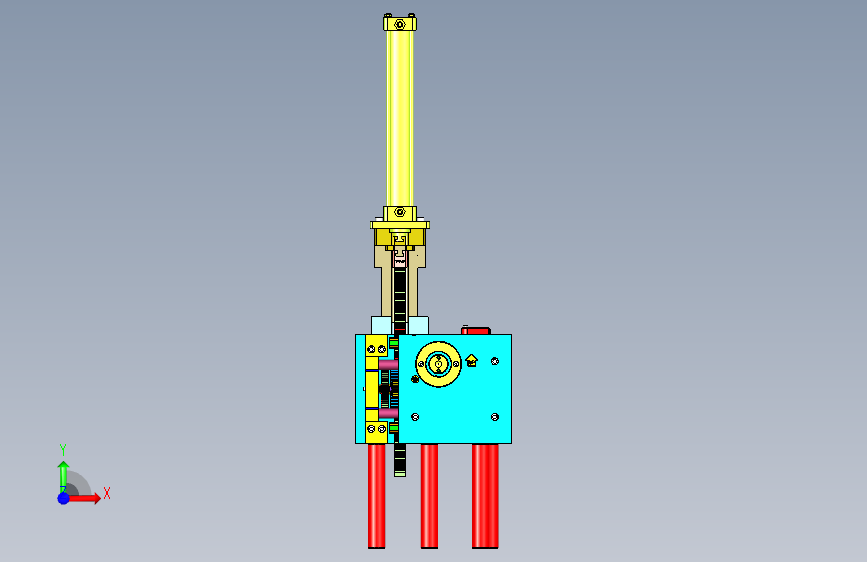

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.产品正面.jpg | 23.13K |
| 2 | 2.产品背面.jpg | 28.53K |

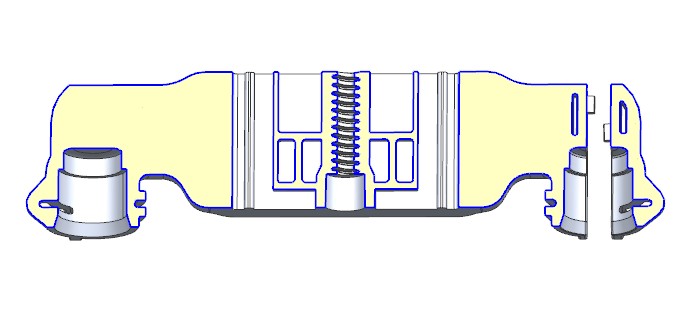

| 3 | 3.产品剖视图.jpg | 33.46K |
| 4 | 4.螺纹抽芯.jpg | 40.06K |

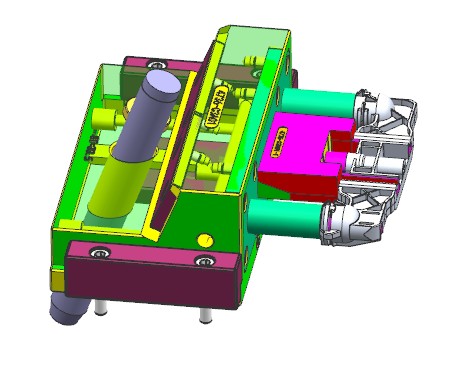

| 5 | 5.滑块结构.jpg | 38.05K |

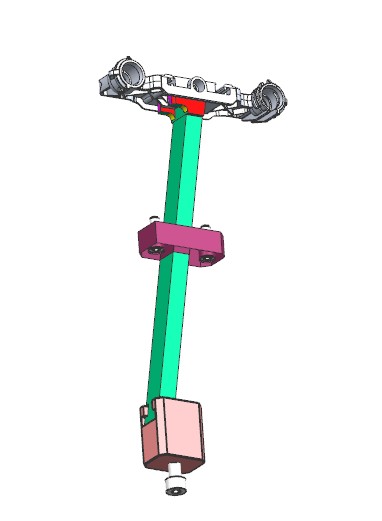

| 6 | 6.斜顶结构.jpg | 17.49K |

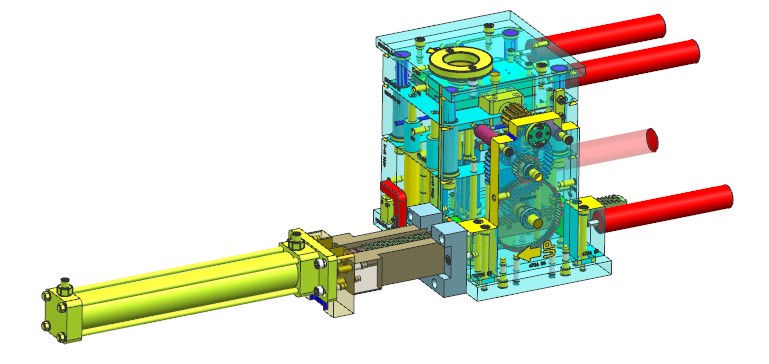

| 7 | 7.模具整体.jpg | 57.97K |

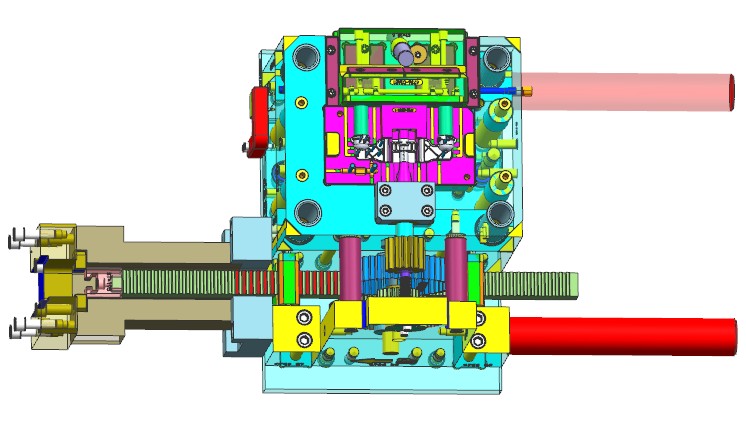

| 8 | 8.后模.jpg | 70.45K |
| 9 | _HRD214736-TOP.stp | 44.68M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸ID：883078
图纸格式：stp
文件大小：7.48M
所需金币：200
上传时间：2024-01-05 21:35:51
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
螺纹抽芯
注塑模具
齿条
齿轮
图纸简介
塑料支架组件注塑模具。产品侧面有螺纹，需要有螺纹抽芯机构。本例使用油缸+齿条+齿轮+往复芯轴结构抽芯。往复芯轴螺纹抽芯技术要点：1.芯轴末端需要有与产品螺牙等螺距的螺纹，并与固定不动的螺纹套配合，这样才能保证芯轴一边旋转一边后退。2.齿轮经过多级传动，必须选用相同模数才能啮合。3.齿条的国标尺寸是2模20X20 3模30X30 以此类推。4.齿条需要耐磨/导向块，齿轮需要轴承减小摩擦力。
