电机转子注塑模具（ID:884120）
0.png)

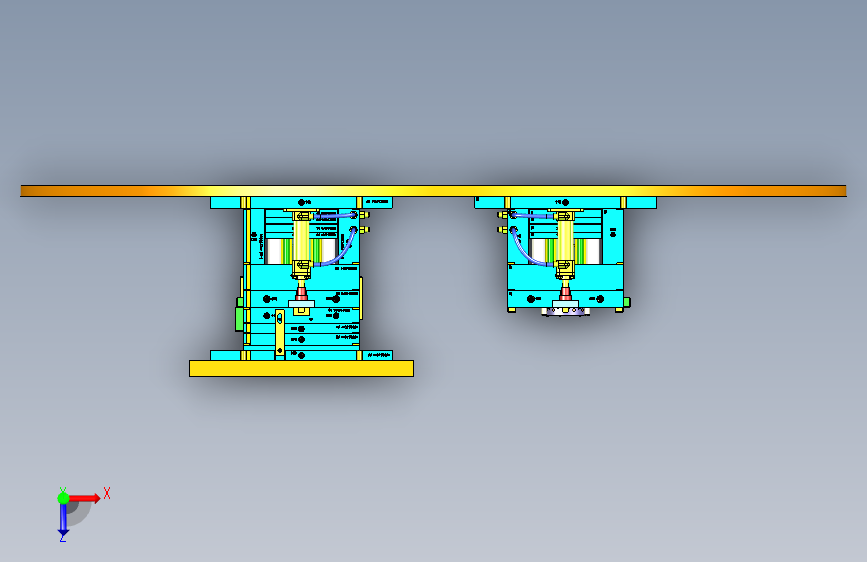

1.png)

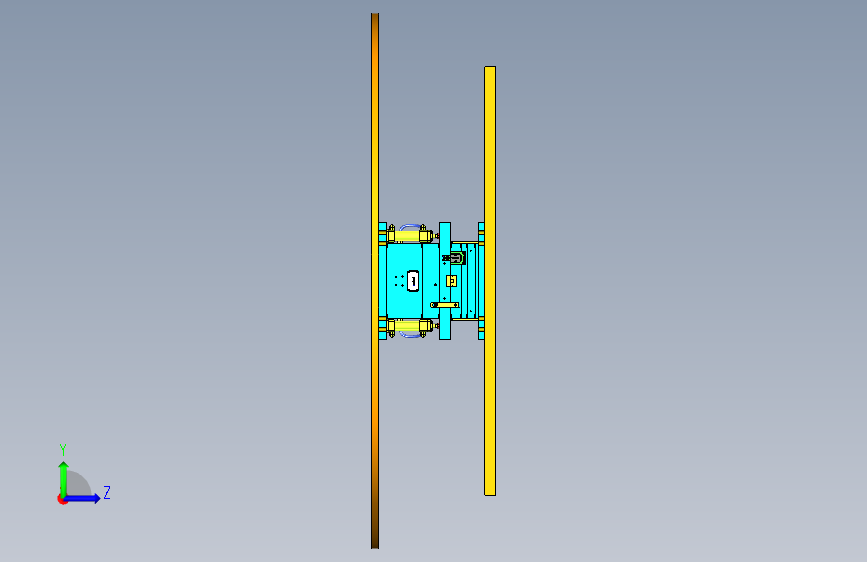

2.png)
3.png)

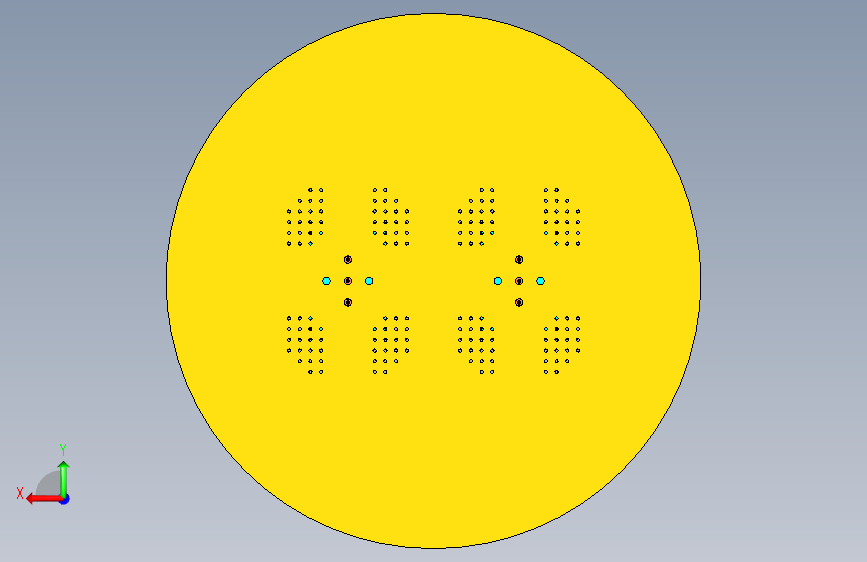

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045500629247.rar | 8.17M |

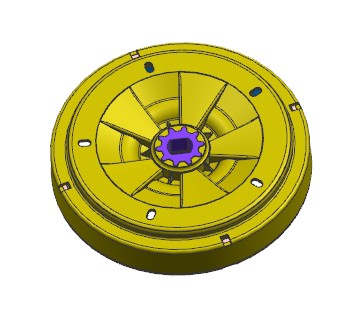

| 2 | 1.产品正面.jpg | 27.21K |

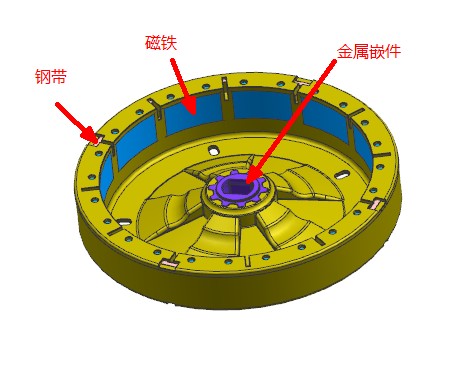

| 3 | 2.产品背面.jpg | 38.42K |

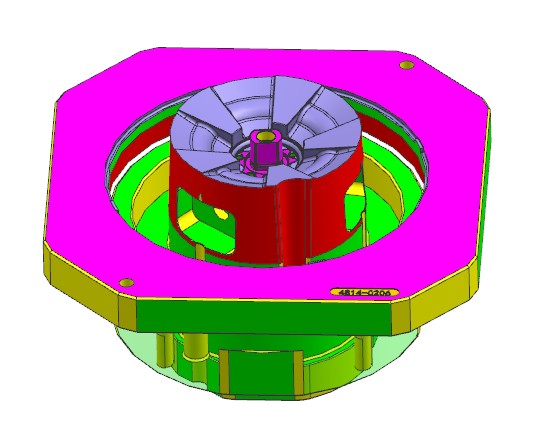

| 4 | 3.推板与固定型芯.jpg | 46.00K |
| 5 | 4.活动型芯.jpg | 28.42K |

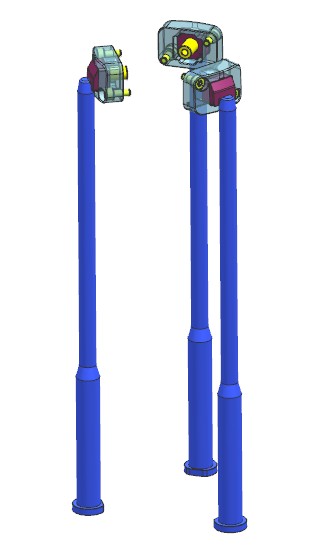

| 6 | 5.型芯锁紧机构.jpg | 19.62K |

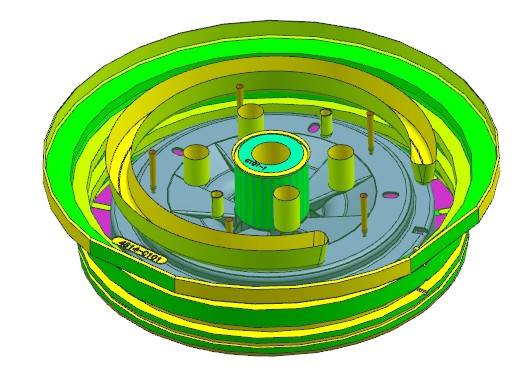

| 7 | 6.前模仁.jpg | 65.73K |

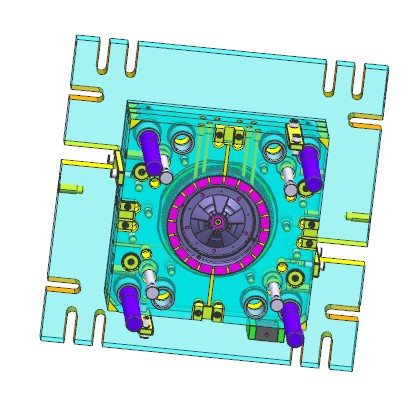

| 8 | 7.前模.jpg | 49.60K |

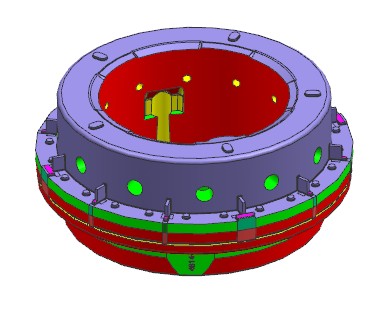

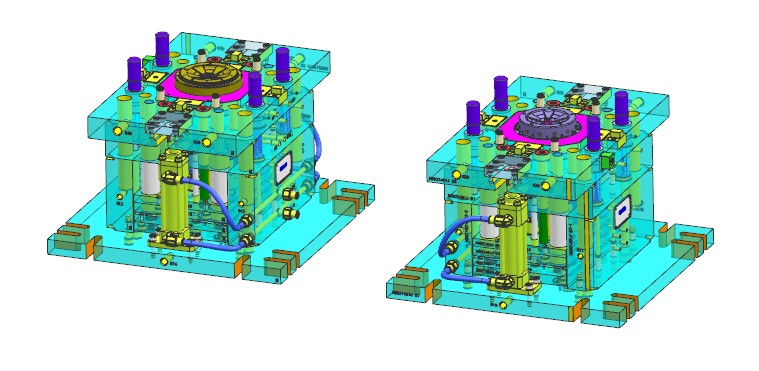

| 9 | 8.后模.jpg | 75.26K |

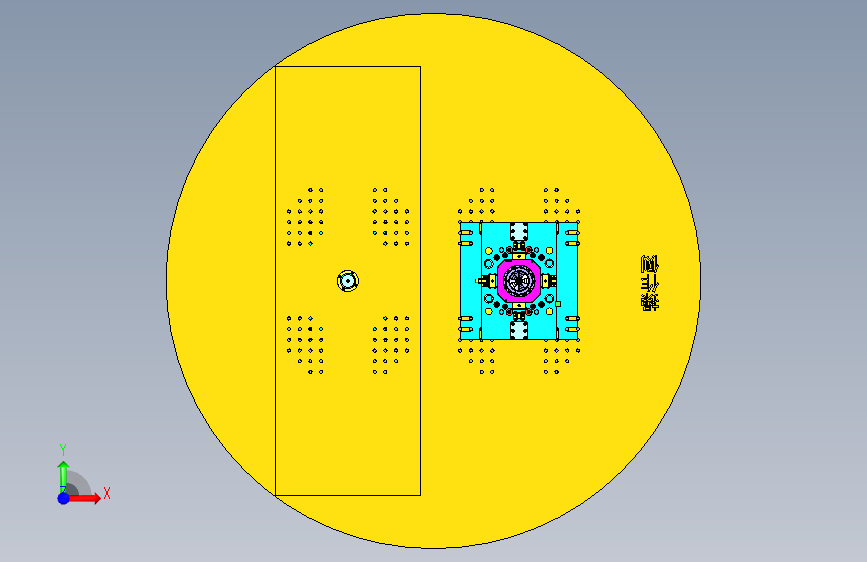

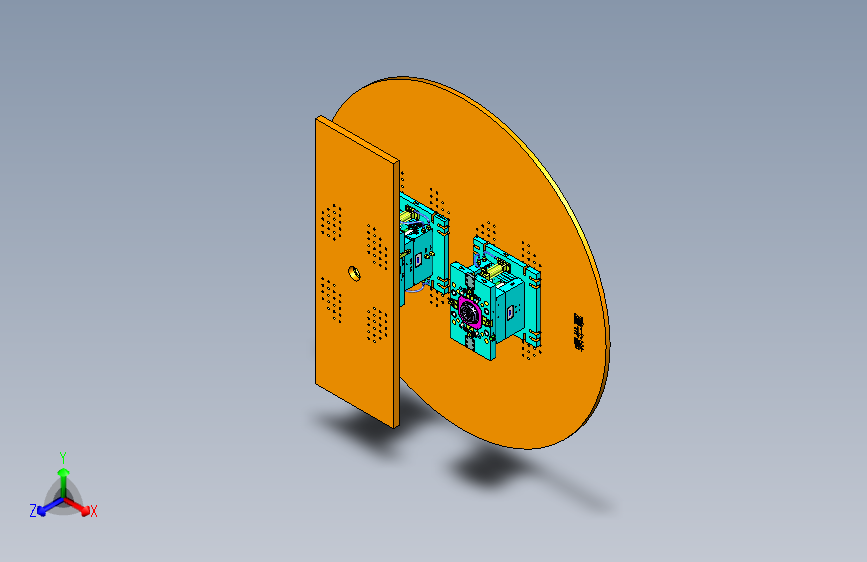

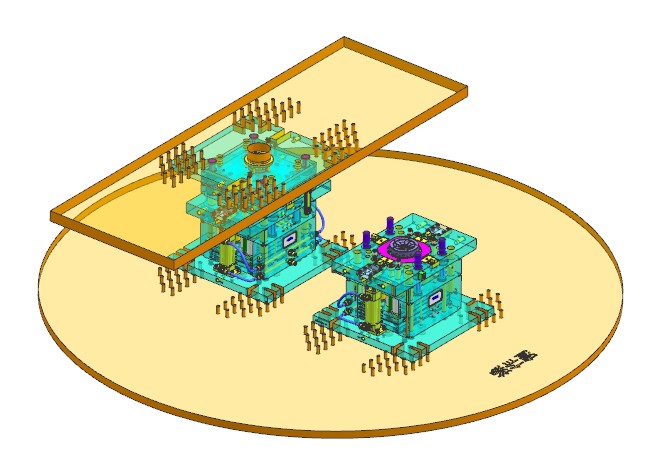

| 10 | 9.立式转盘注塑机.jpg | 63.84K |
| 11 | _HRD214814-TOP.stp | 66.59M |
此图纸下载需要300金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：8.37M
所需金币：300
上传时间：2024-01-06 22:07:43
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
转盘式注塑机
立式机
转子
电机
图纸简介
电机转子注塑模具。产品为电机内部转子部件，塑料件内包裹着钢带、磁铁和金属嵌件。因此需要4个活动型芯才能满足生产速度。当注塑机内正在注塑产品时，第二后模正在顶出产品，还有两个活动型芯在使用自动设备缠绕钢带和安装磁铁。活动型芯安装到模具内，需要有锁紧机构防止顶出产品时活动型芯移动。模具有两次顶出动作，第一次使用油缸+推板顶出产品，第二次机械顶出活动型芯。
