螺纹小底座注塑模具（ID:884125）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045501171097.rar | 3.93M |
| 2 | 1.产品正面.jpg | 37.11K |
| 3 | 2.产品背面.jpg | 30.17K |
| 4 | 3.剖视图.jpg | 35.23K |

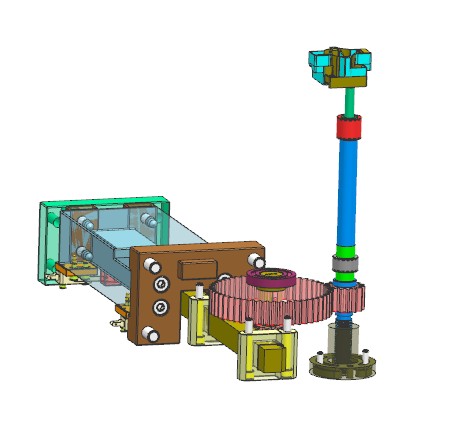

| 5 | 4.脱螺纹机构.jpg | 28.13K |
| 6 | 5.滑块.jpg | 40.38K |

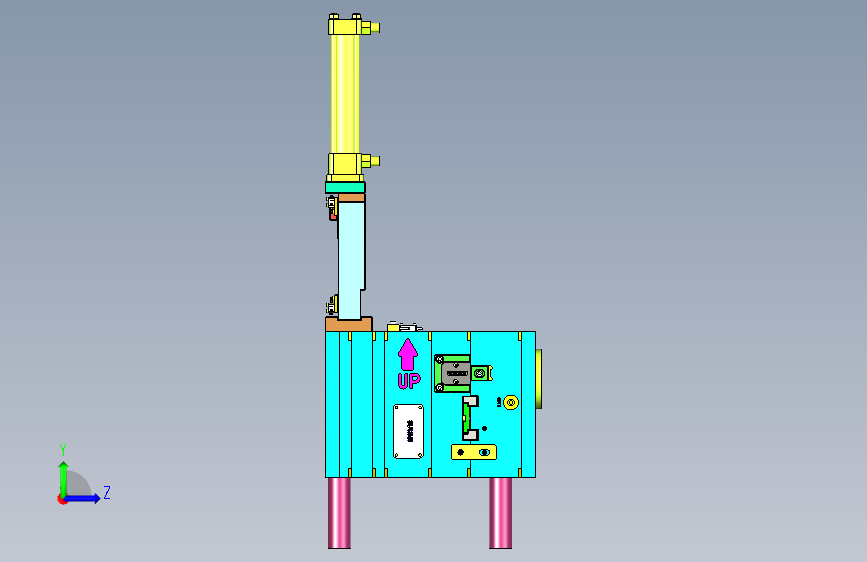

| 7 | 6.模具整体.jpg | 61.82K |
| 8 | 7.芯轴剖视图.jpg | 26.75K |
| 9 | _HRD214822-TOP.stp | 34.97M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸ID：884125
图纸格式：stp
文件大小：4.02M
所需金币：200
上传时间：2024-01-06 22:08:37
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
注塑模具
螺纹
往复芯轴
齿条
齿轮
图纸简介
螺纹小底座注塑模具。产品有两处倒扣需要使用滑块抽芯结构。螺纹形状使用往复芯轴抽芯。芯轴细长，为保证强度和方便维修，采用两段式结构，使用销钉连接。往复芯轴需要使用滚针轴承，能同时保证法向和轴向的定位。螺纹套建议使用青铜材质，有自润滑特性不容易卡顿，
