壳体注塑模具（ID:884131）

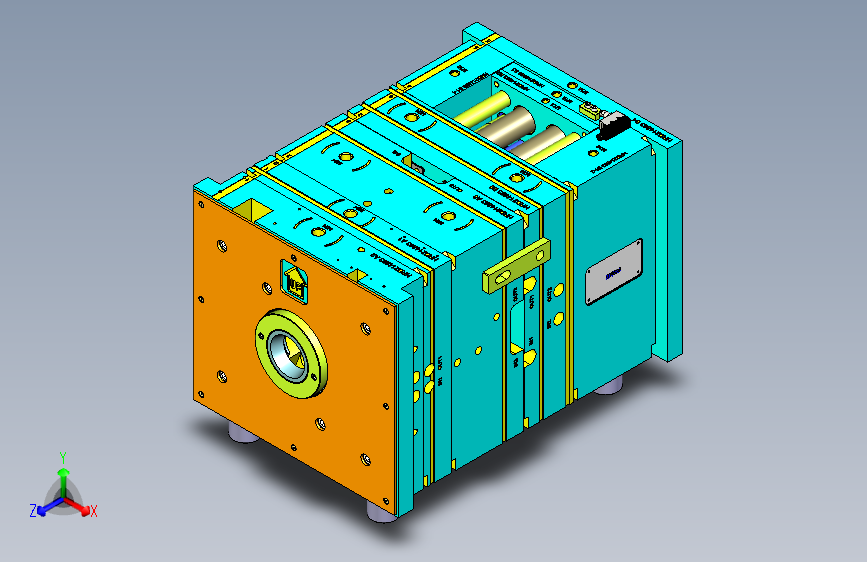

0.png)

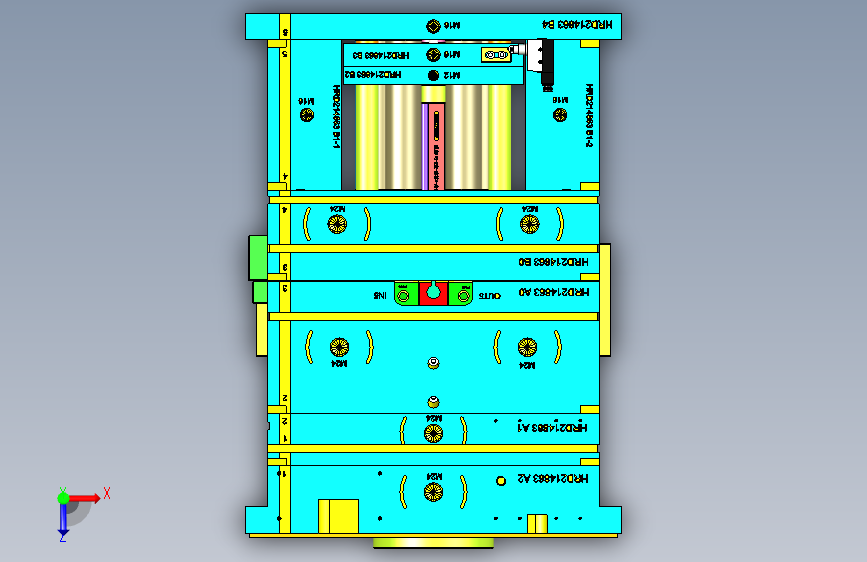

1.png)

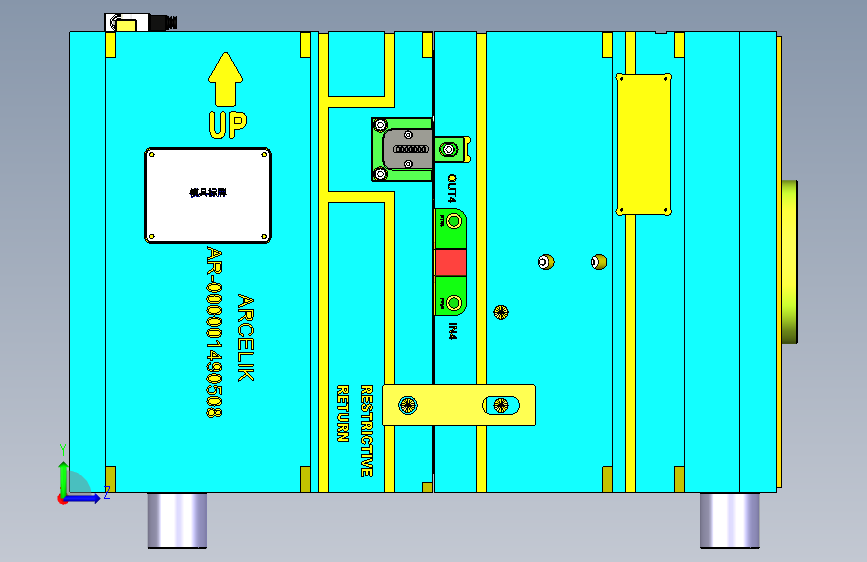

2.png)

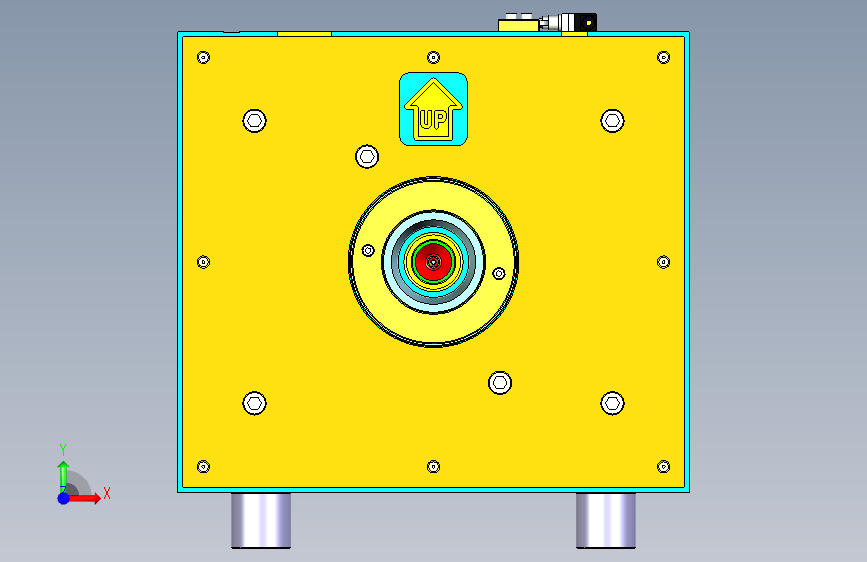

3.png)

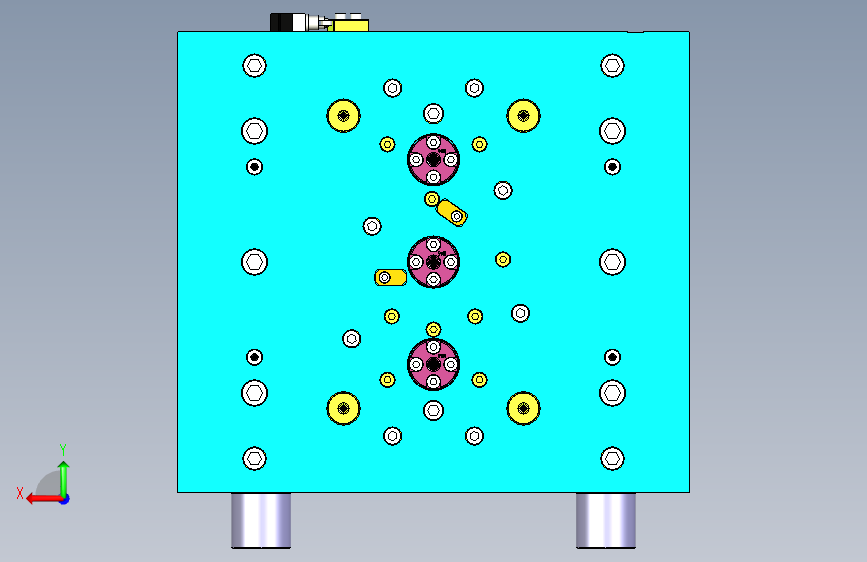

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045501683096.rar | 9.92M |
| 2 | 1.产品正面.jpg | 29.89K |
| 3 | 2.产品背面.jpg | 53.57K |
| 4 | 3.斜顶.jpg | 27.14K |
| 5 | 4.斜顶反顶.jpg | 21.68K |
| 6 | 5.型芯和推板.jpg | 32.69K |
| 7 | 6.四面哈弗弹块.jpg | 66.86K |
| 8 | _HRD214863-TOP.stp | 79.36M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：10.16M
所需金币：100
上传时间：2024-01-06 22:09:30
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
壳体
弹块
哈弗
反顶针
图纸简介

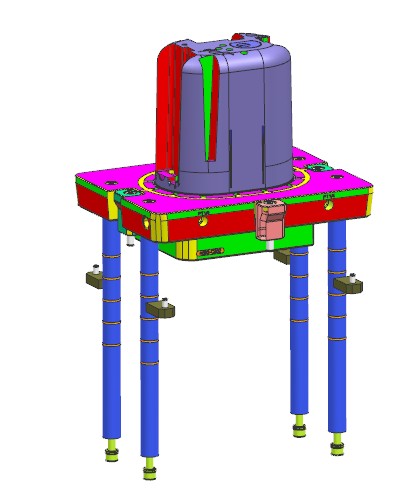

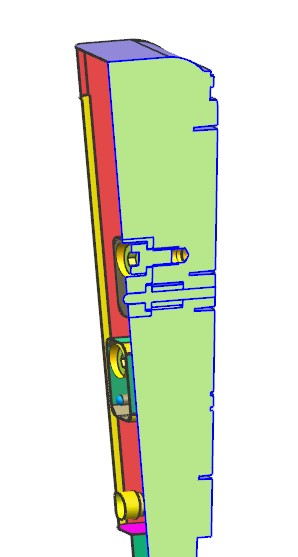

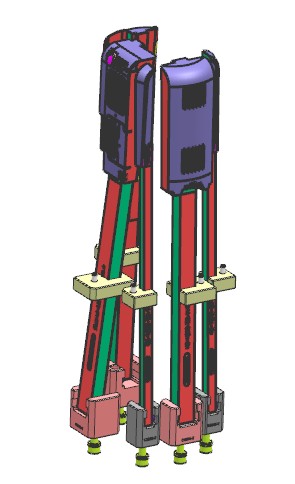

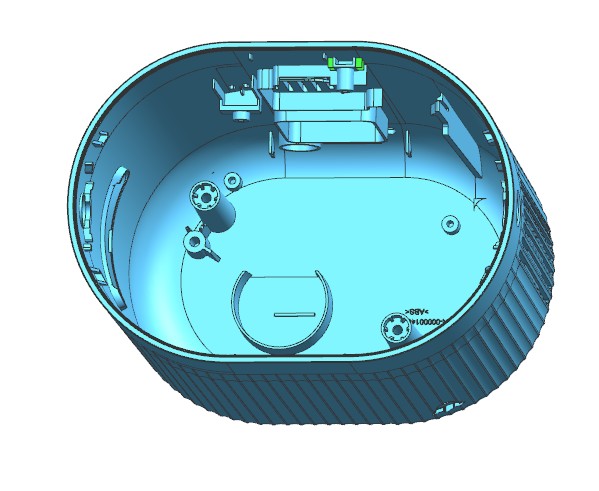

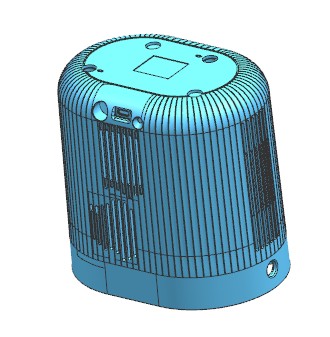

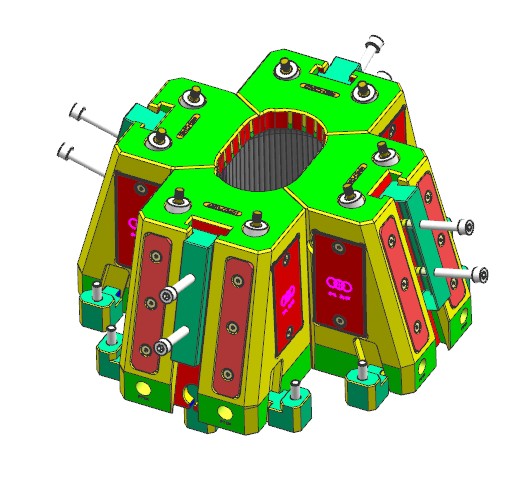

壳体注塑模具。产品外观面四面都有倒扣，需要设计四面滑块结构。因为后模需要设计推板顶出，所以首选前模滑块。为简化模具结构，采用弹块形式，弹簧提供动力，T型块提供导向。产品内部倒扣使用斜顶脱模，斜顶形状复杂且胶位较深，为防止产品粘斜顶，设计有反顶针结构，辅助产品脱离。
