洗碗机网格框注塑模具（ID:884885）

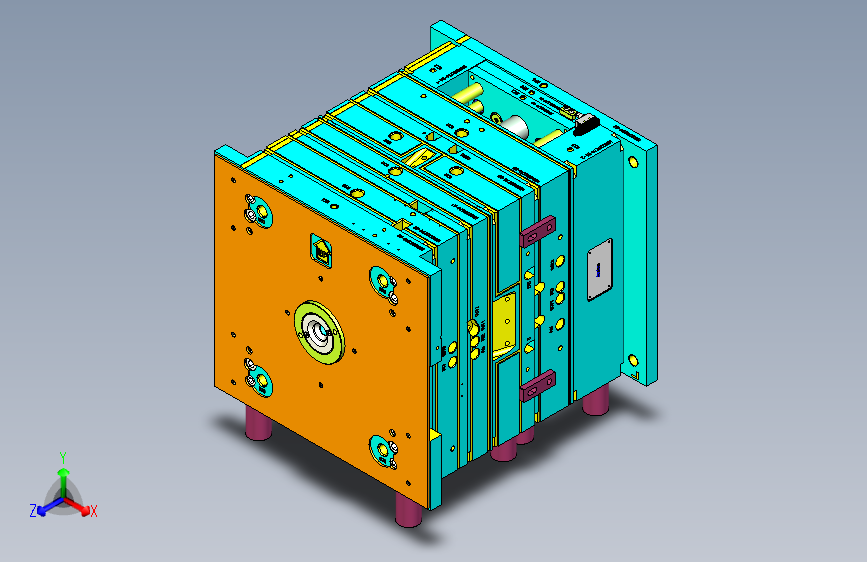

0.png)

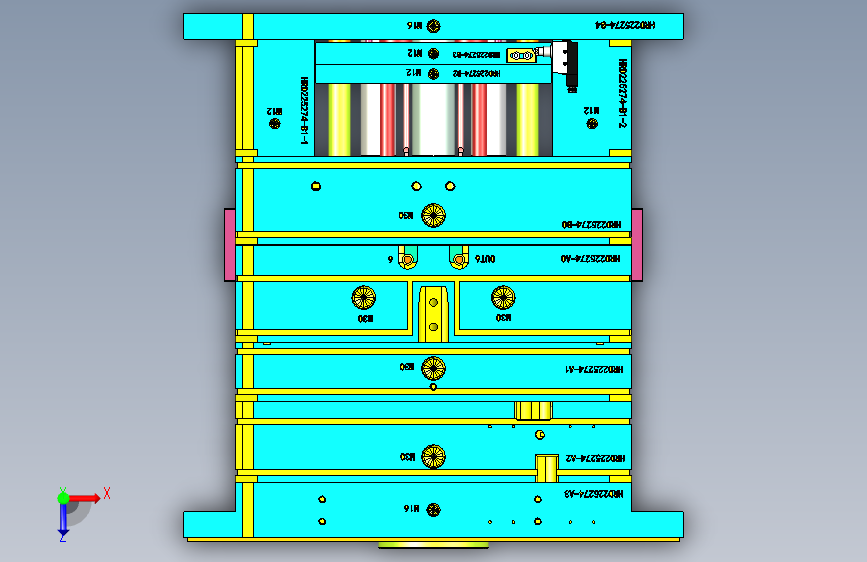

1.png)

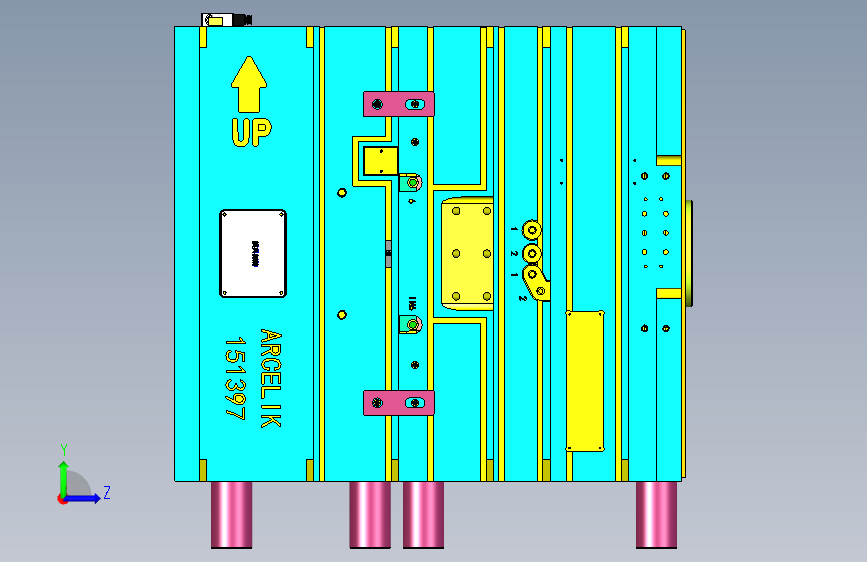

2.png)

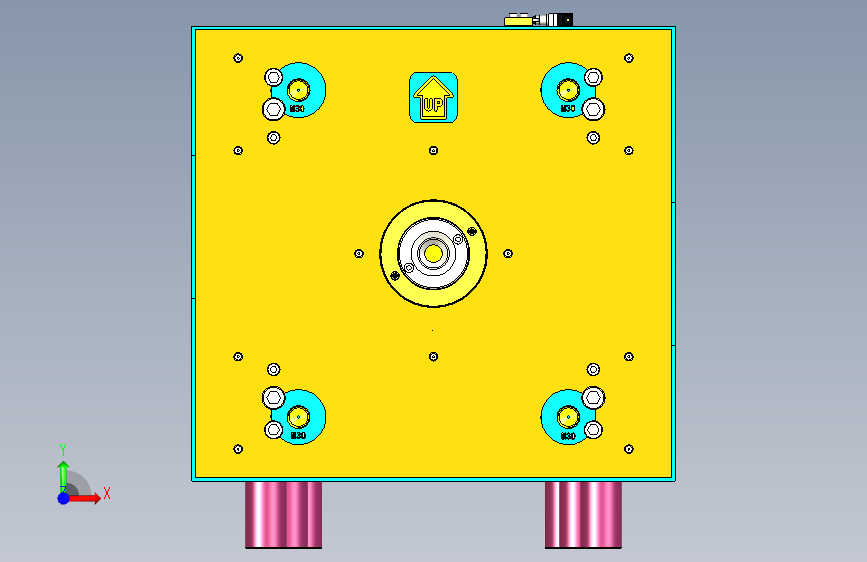

3.png)

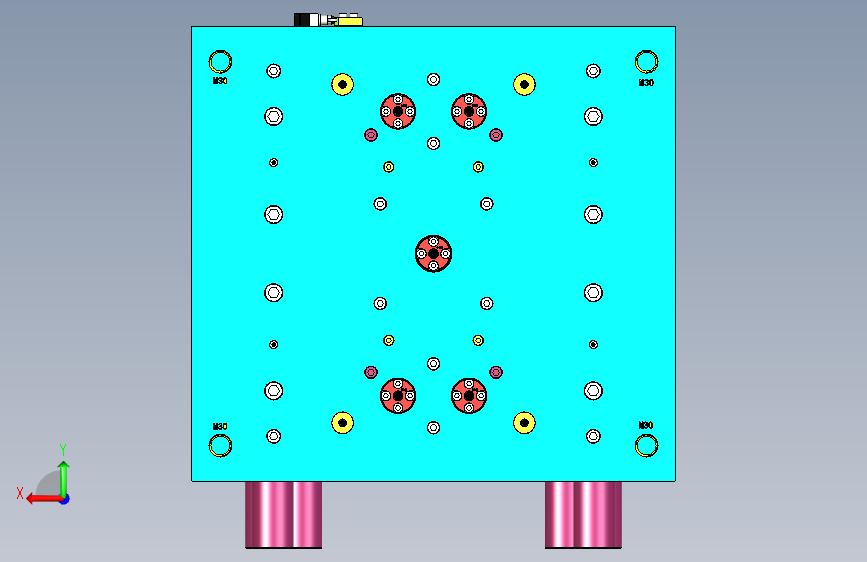

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17046355238520.rar | 22.78M |

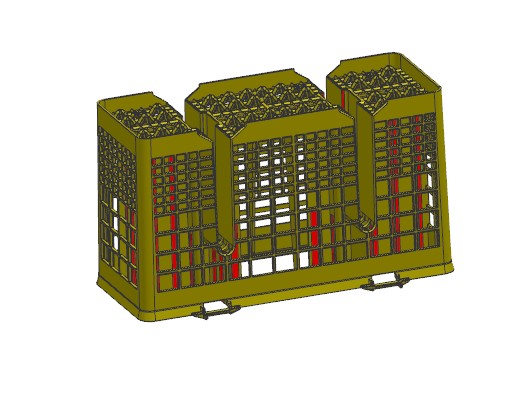

| 2 | 1.产品正面.jpg | 45.18K |

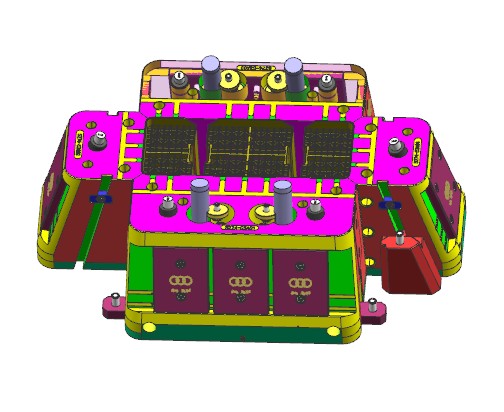

| 3 | 10.前模.jpg | 60.83K |

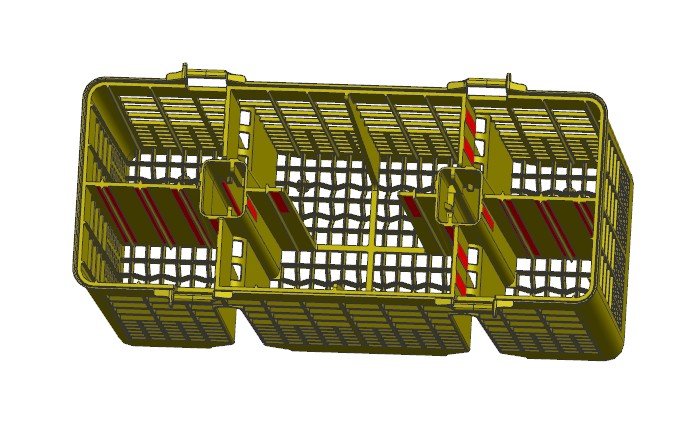

| 4 | 2.产品背面.jpg | 83.53K |

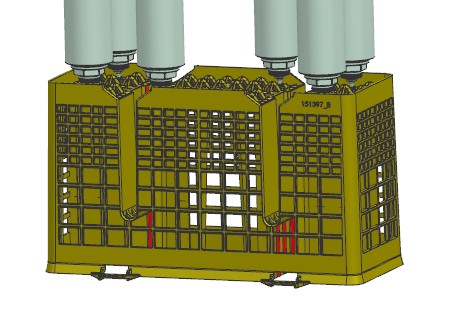

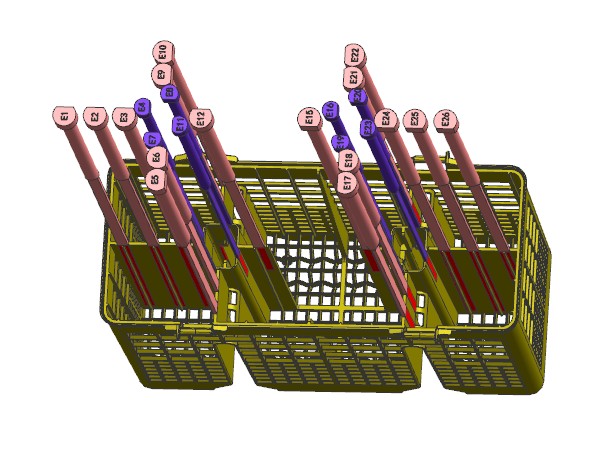

| 5 | 3.6点进胶.jpg | 41.01K |
| 6 | 4.前模弹块.jpg | 51.21K |
| 7 | 5.弹块结构.jpg | 64.62K |

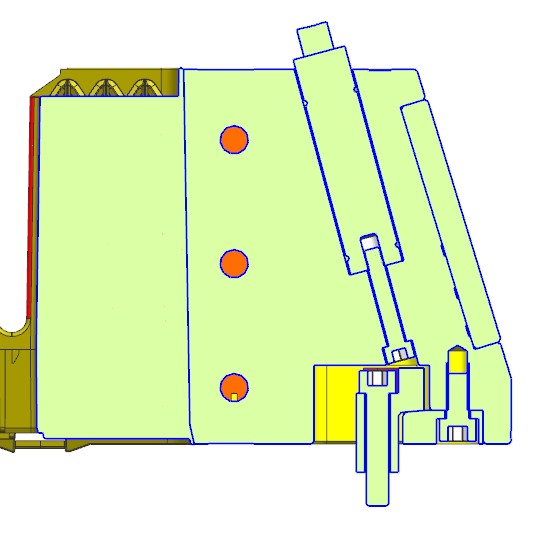

| 8 | 6.弹块拉钩.jpg | 40.17K |
| 9 | 7.后模镶件和推板.jpg | 38.36K |

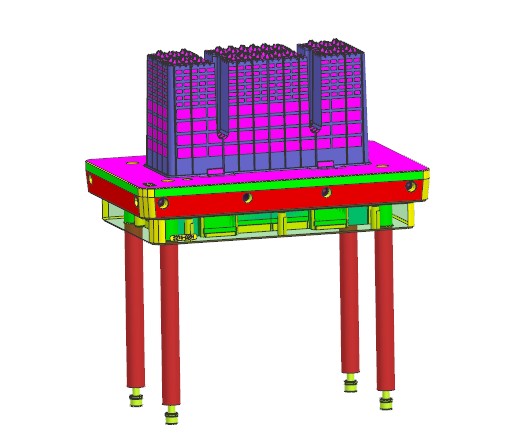

| 10 | 8.产品顶出.jpg | 73.37K |
| 11 | 9.后模.jpg | 62.29K |
| 12 | _HRD225274-TOP.stp | 213.31M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：23.33M
所需金币：100
上传时间：2024-01-07 21:52:08
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
斜弹
氮气弹簧
弹块
滑块
图纸简介

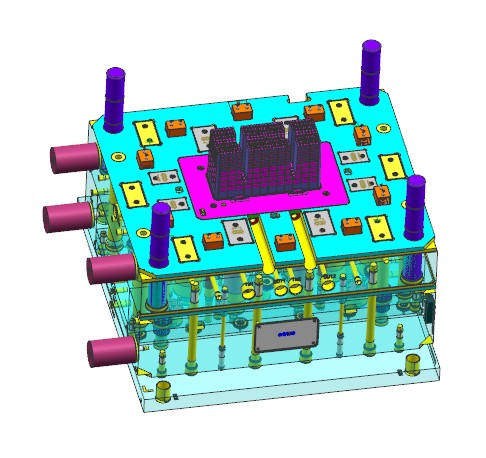

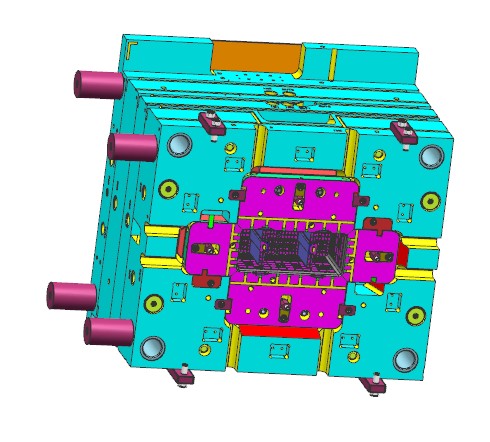

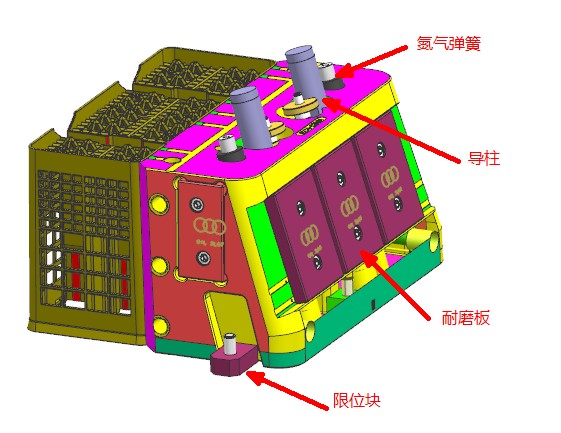

洗碗机网格框注塑模具。产品使用推板和扁顶针顶出，因此四面的倒扣使用前模弹块结构，这样可以减小模具尺寸。前模弹块结构动力来自弹簧（短距离行程使用弹簧，长距离行程使用氮气弹簧），使用导柱和导套提供运动导向，使用限位块限制弹出距离，背面和侧面均镶有耐磨板。为保证开模时弹块能及时弹出，设计有拉钩机构，强制拉动弹块。
