汽车左下护板注塑模具（ID:884886）

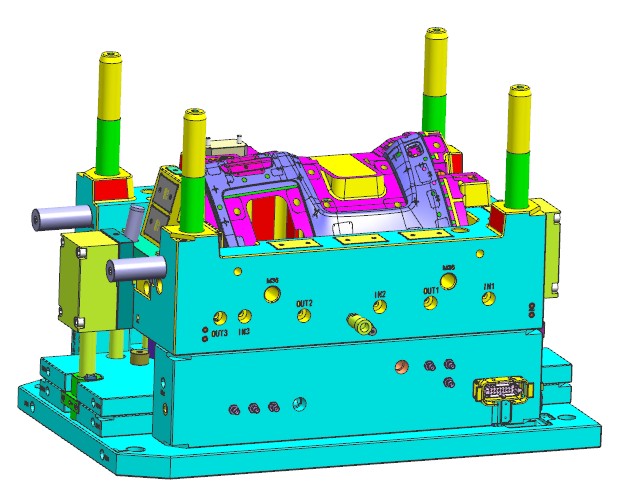

0.png)

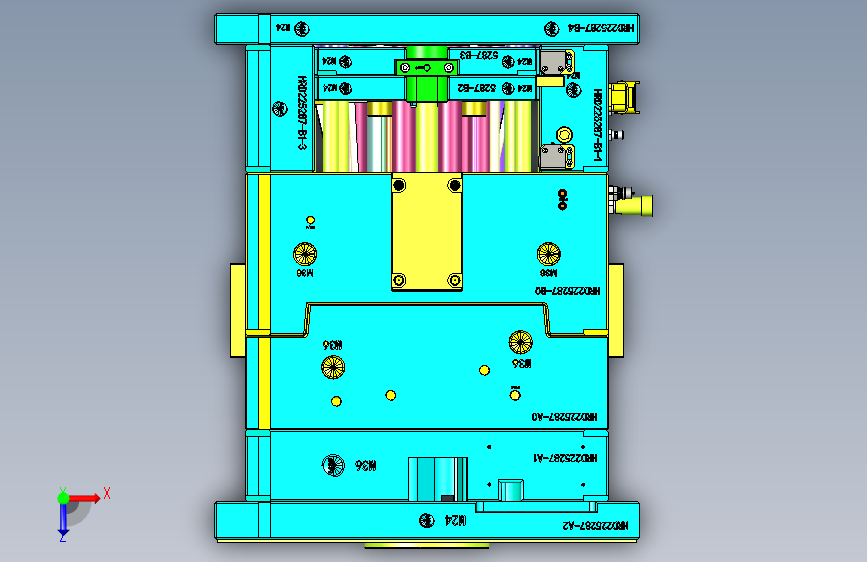

1.png)

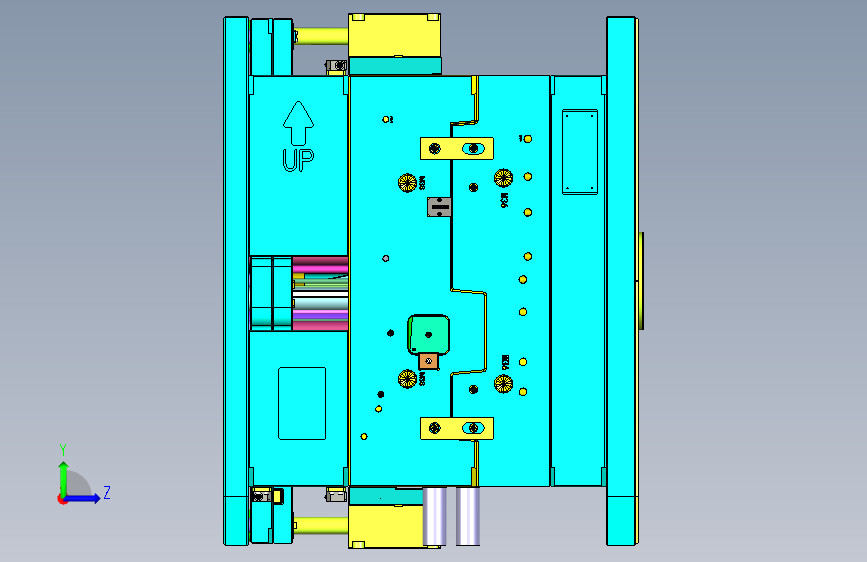

2.png)

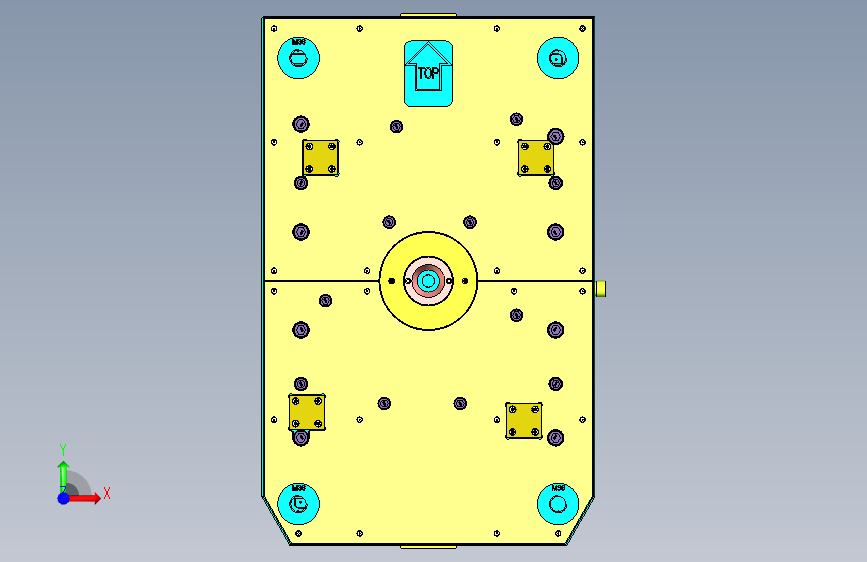

3.png)

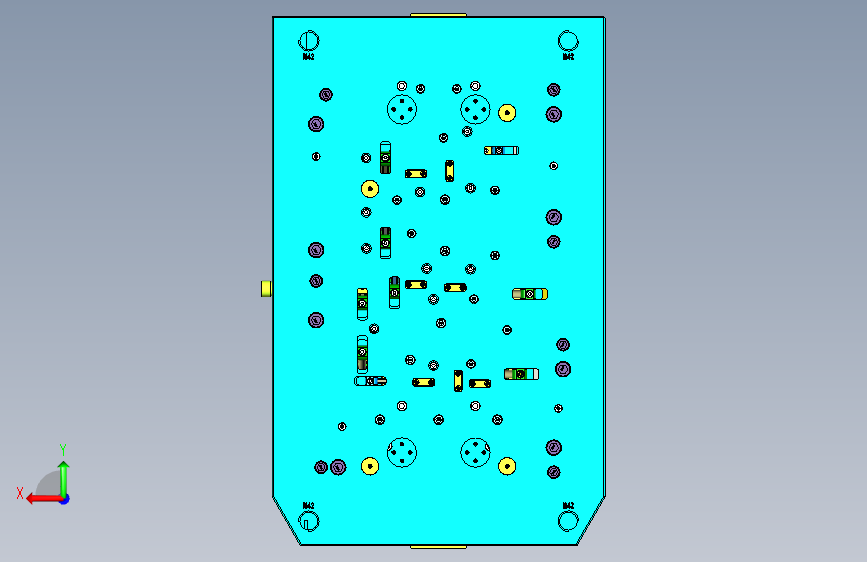

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17046364039209.rar | 22.79M |

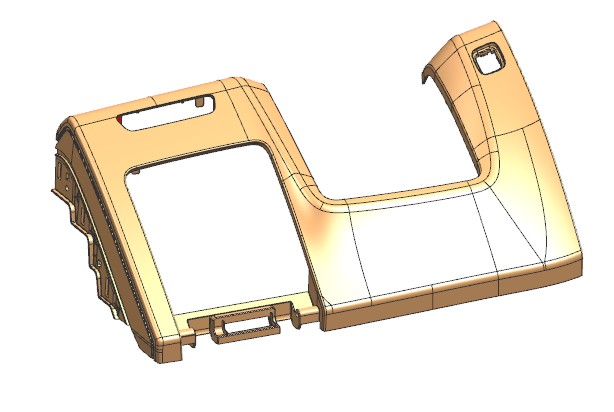

| 2 | 1.产品正面.jpg | 41.46K |

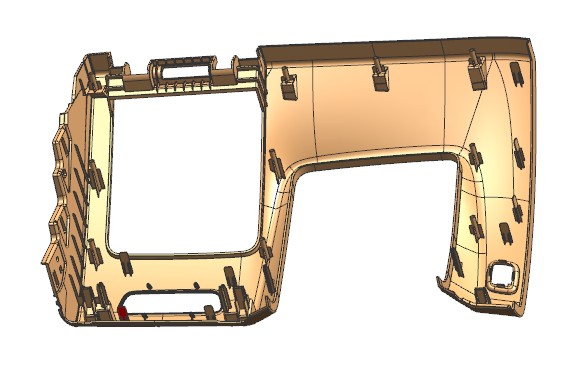

| 3 | 2.产品背面.jpg | 43.93K |

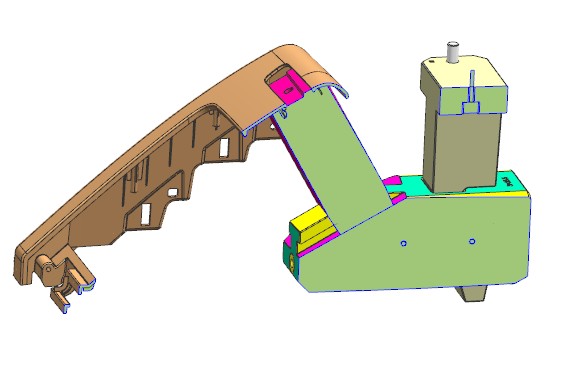

| 4 | 3.后模转角度抽芯.jpg | 30.13K |

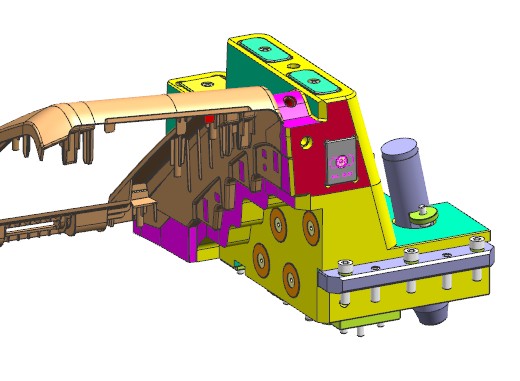

| 5 | 4.滑块.jpg | 42.86K |

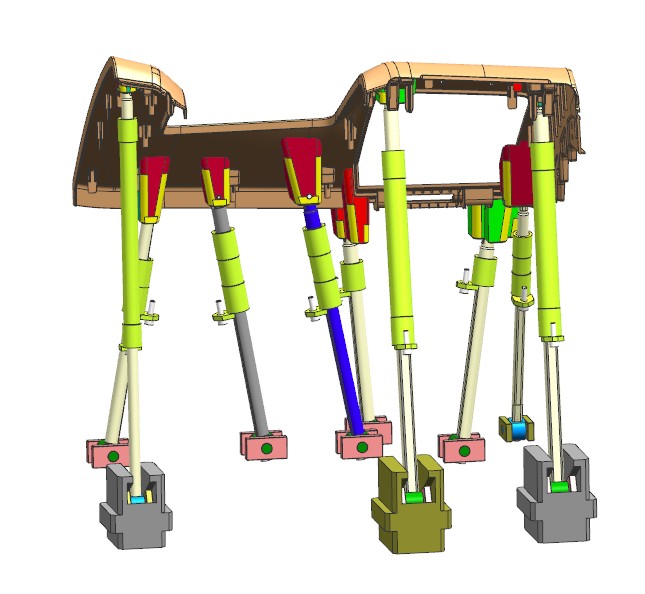

| 6 | 5.斜顶.jpg | 65.46K |
| 7 | 6.顶块.jpg | 69.27K |
| 8 | 7.后模.jpg | 73.17K |

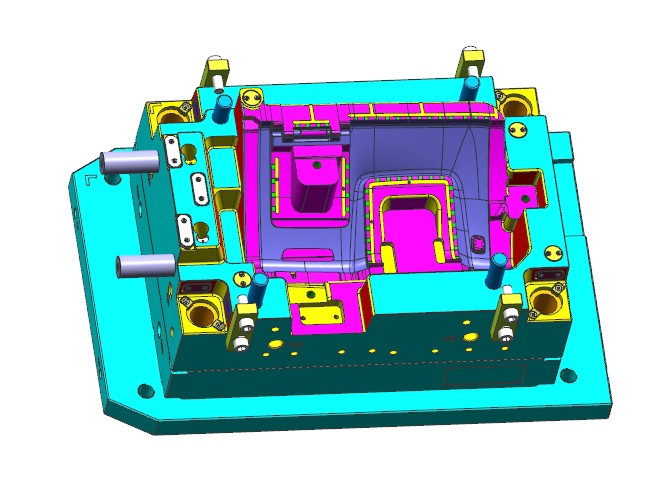

| 9 | 8.前模.jpg | 74.47K |
| 10 | _HRD225287-TOP.stp | 141.63M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：23.34M
所需金币：50
上传时间：2024-01-07 22:06:48
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
汽车
护板
转角度滑块
斜顶
图纸简介

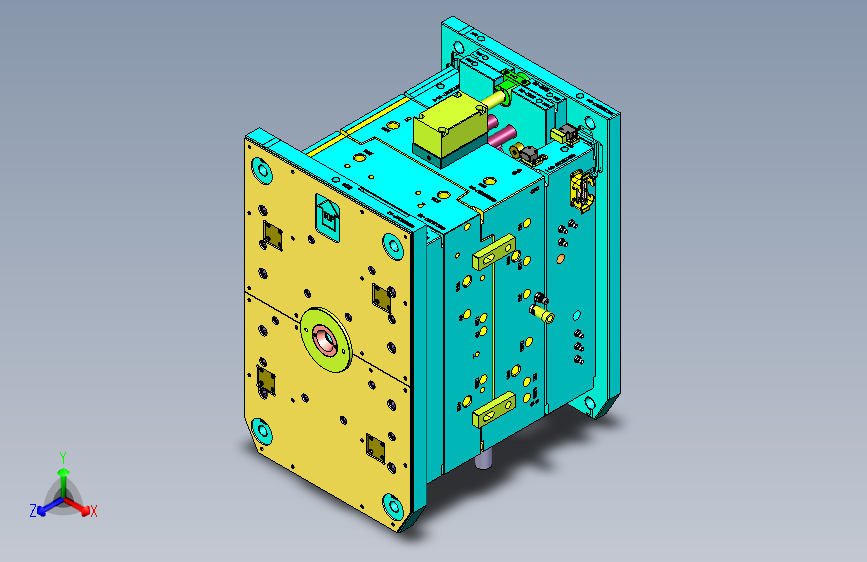

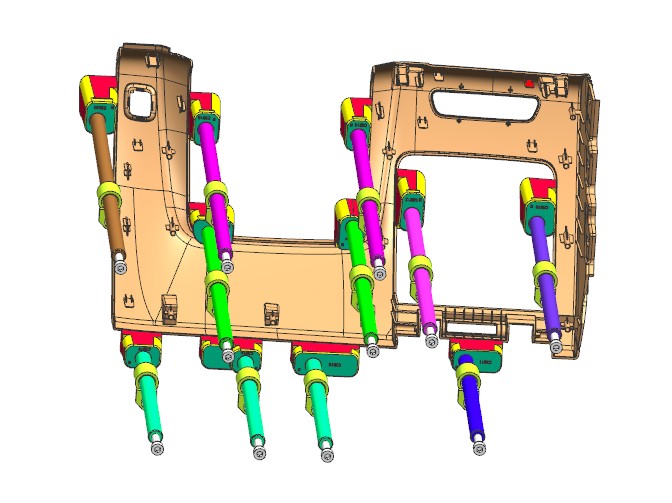

汽车左下护板注塑模具。产品尺寸较大，为减小模具尺寸，前后模采用原身出结构。 后面两个滑块，一个异性大滑块，一个转角度滑块，使用狗腿拨块驱动滑块座，使用工型槽拉动滑块镶件斜抽芯。后模9个斜顶，采用分体式结构，斜顶头+斜顶杆+万向座，斜顶杆外套两端导套中间加钢管支撑。上下坡的斜顶需要制作斜顶座，让万向座在斜顶座中滑动。
