汽车固定支架双色注塑模具（ID:884888）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17046373793166.rar | 9.00M |

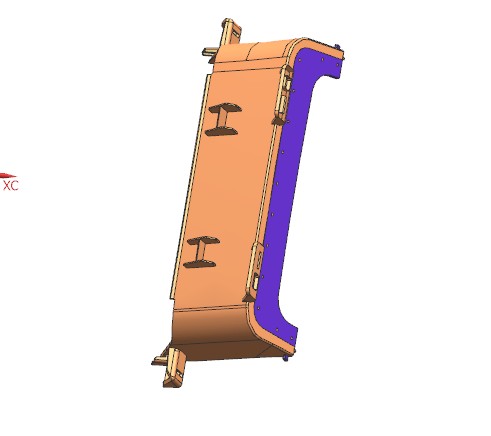

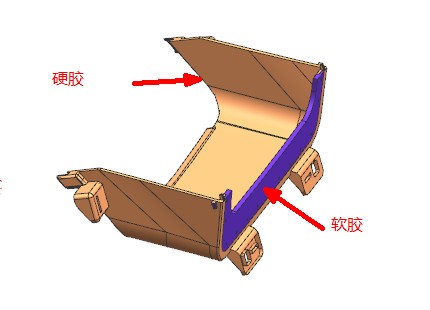

| 2 | 1.产品正面.jpg | 19.91K |
| 3 | 2.产品背面.jpg | 18.99K |

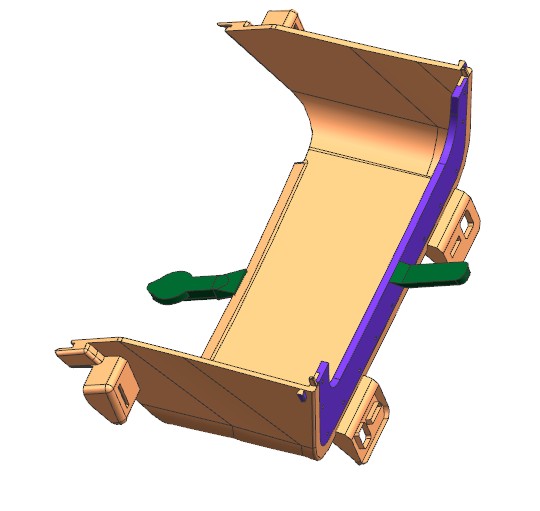

| 4 | 3.流道和浇口.jpg | 35.42K |

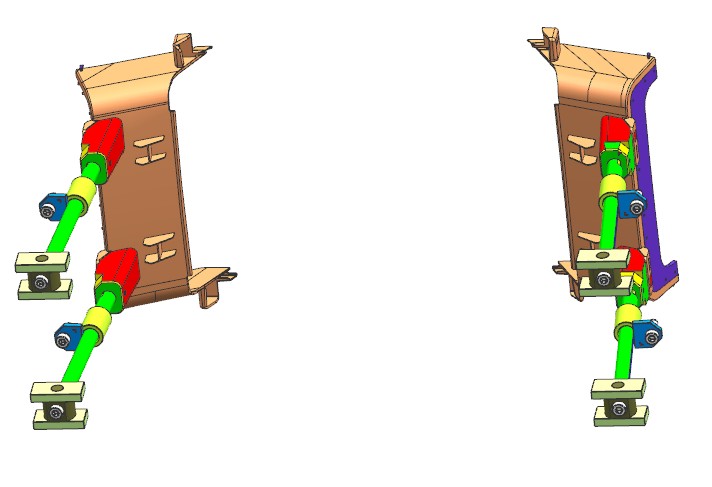

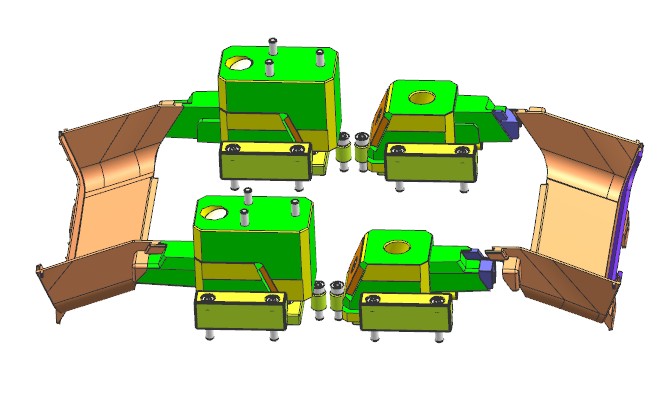

| 5 | 4.滑块.jpg | 51.00K |
| 6 | 5.斜顶.jpg | 43.17K |

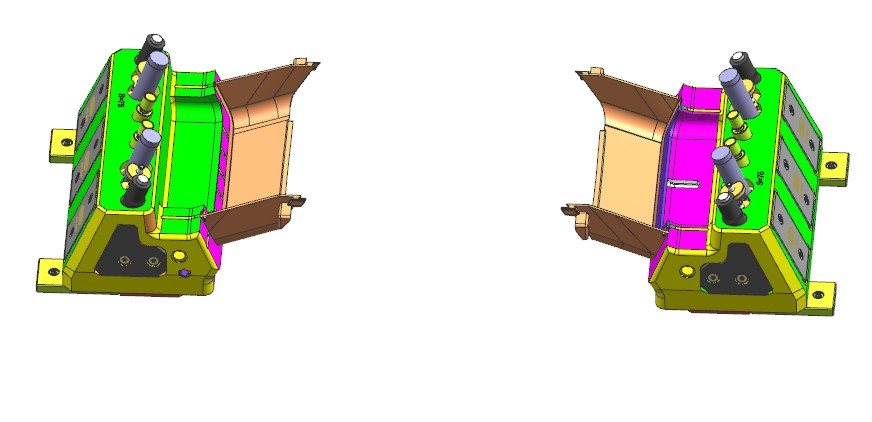

| 7 | 6.前模弹块.jpg | 57.01K |

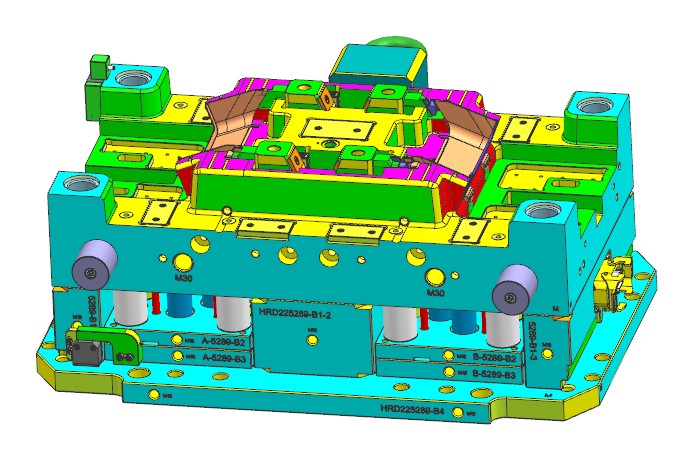

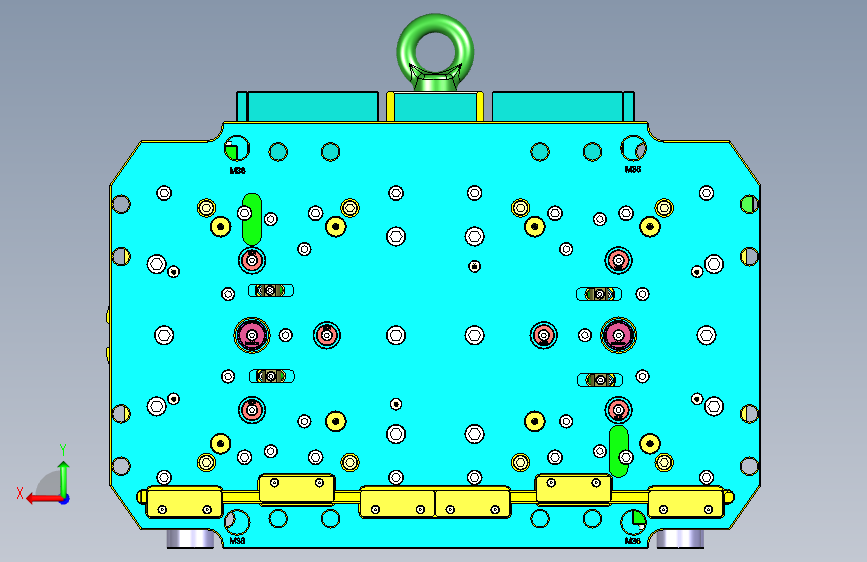

| 8 | 7.后模.jpg | 97.97K |

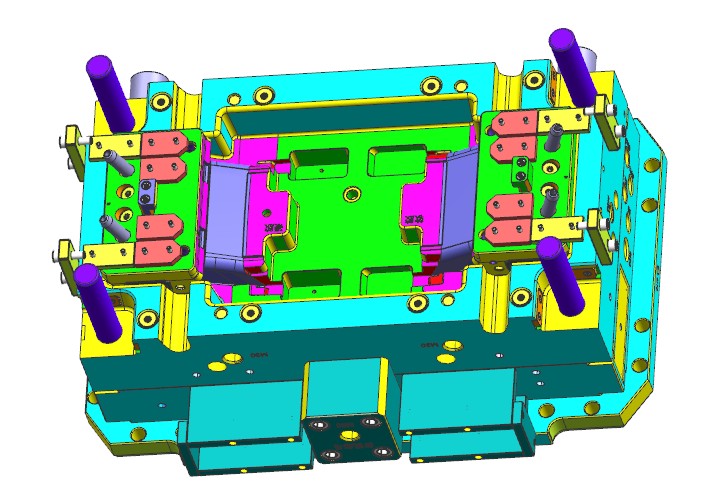

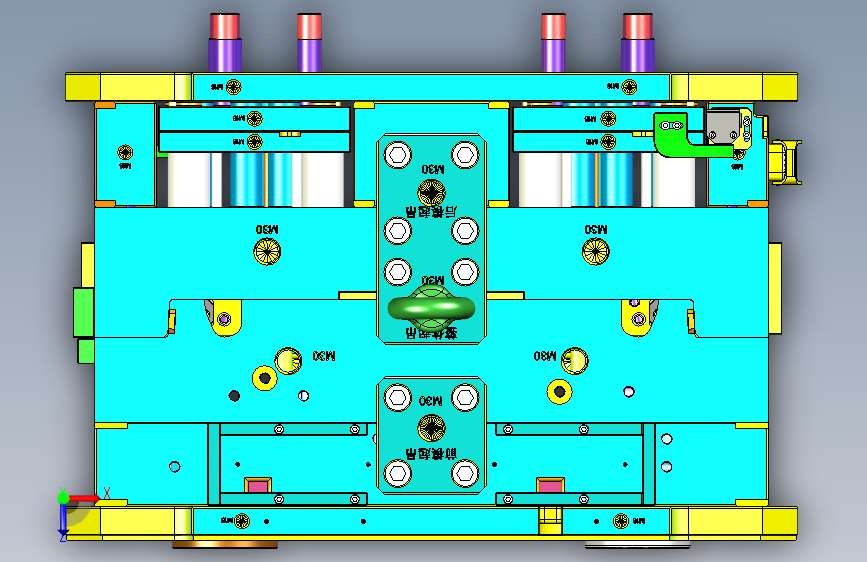

| 9 | 8.前模.jpg | 100.75K |
| 10 | _HRD225289-TOP.stp | 75.79M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.22M
所需金币：100
上传时间：2024-01-07 22:23:00
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
汽车
双色模
弹块
滑块
图纸简介
汽车固定支架双色注塑模具。产品有两种材料注射而成，硬胶PC/ABS+软胶TPS，需要使用双色注塑模具生产。双色模具前模保持不动，型腔分硬胶和软胶。后模两个型腔完全一致，生产时不断正反旋转注塑。硬胶产品需要滑块抽芯，滑块打开后模具旋转到另一侧注射软胶，滑块不能回去，因此铲机和斜导柱只设计在前模硬胶一侧。注射硬胶时需要将软胶的位置用钢料堵上，注射软胶时在打开，本例使用了前模弹块机构。
