接插件内护套注塑模具（ID:885590）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048083971537.zip | 7.99M |

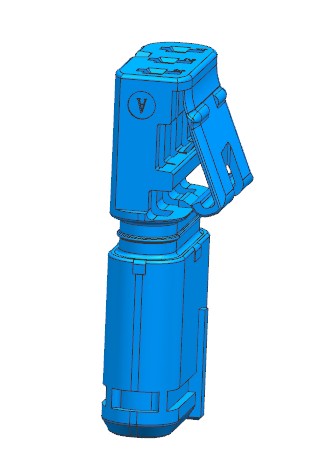

| 2 | 1.产品外形.jpg | 21.23K |

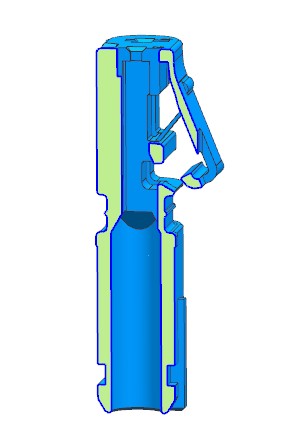

| 3 | 2.产品剖视图.jpg | 17.40K |

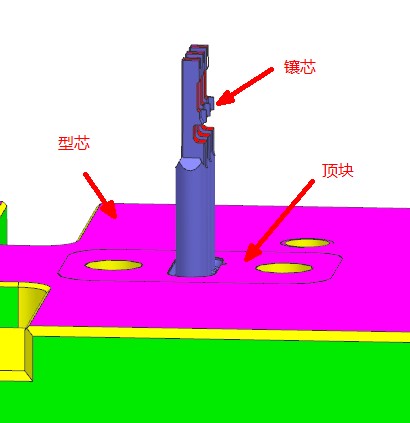

| 4 | 3.型芯结构.jpg | 21.69K |

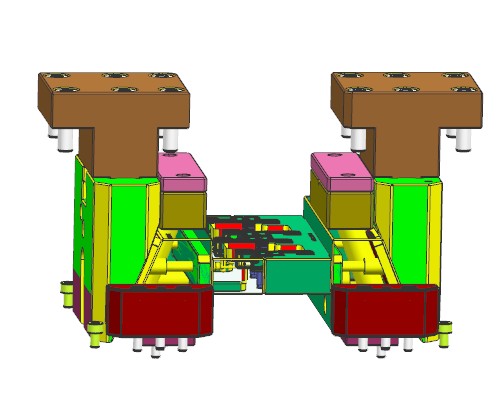

| 5 | 4.滑块.jpg | 34.86K |

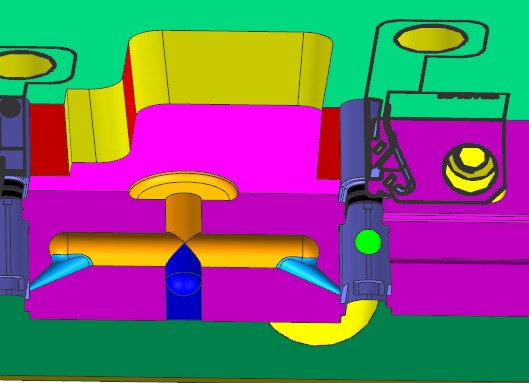

| 6 | 5.滑块镶件和浇口.jpg | 39.10K |

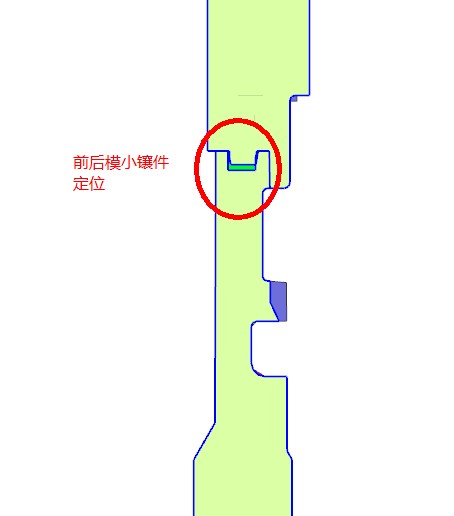

| 7 | 6.镶件定位.jpg | 16.86K |

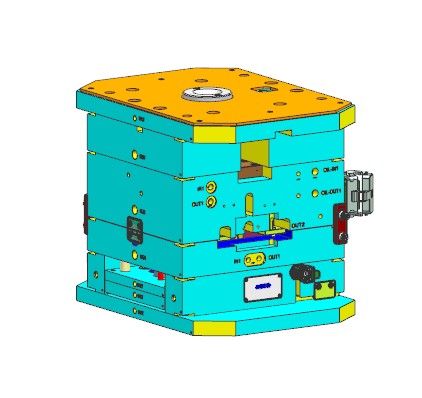

| 8 | 7.模具整体.jpg | 33.19K |
| 9 | _HRD235871-TOP.stp | 50.22M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：8.18M
所需金币：50
上传时间：2024-01-09 21:53:18
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
接插件
护套
精密
图纸简介

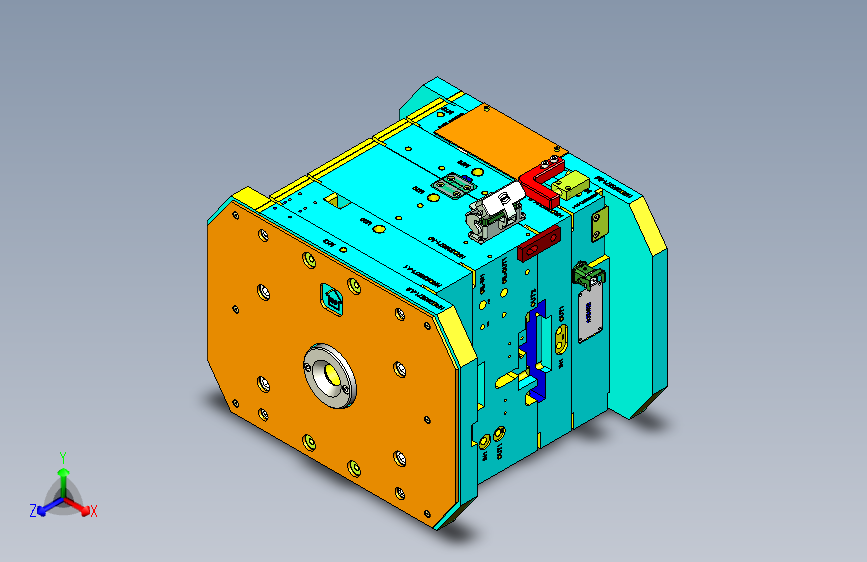

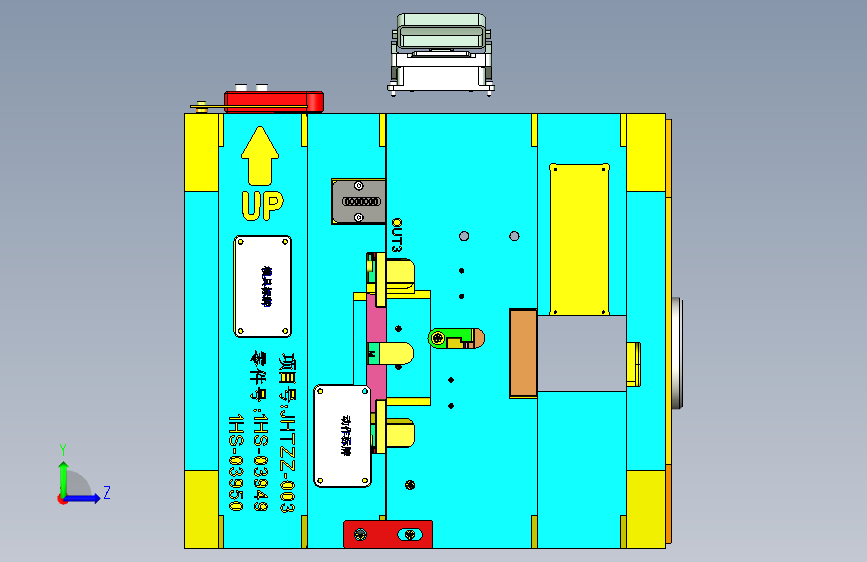

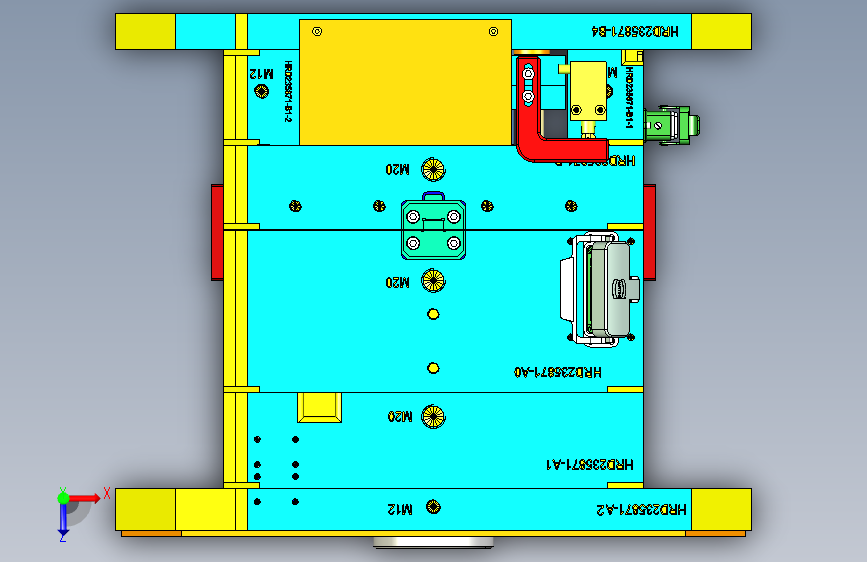

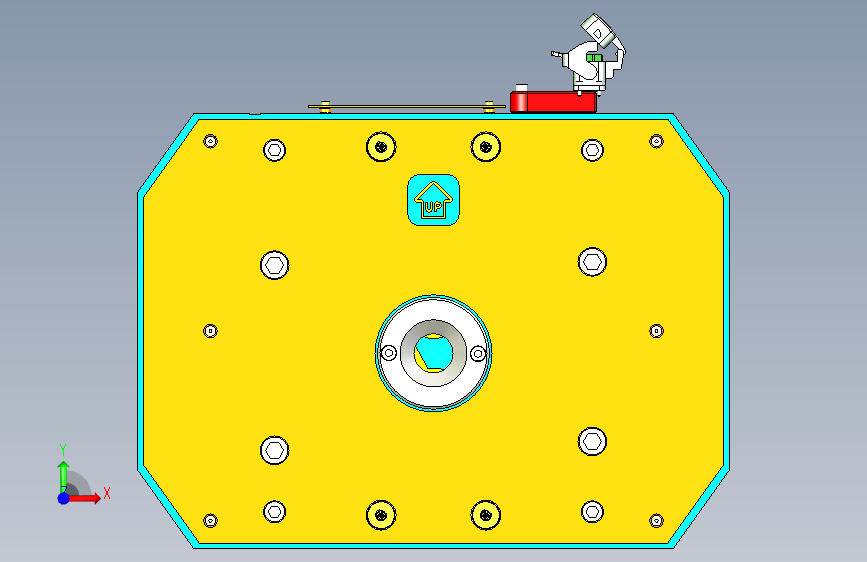

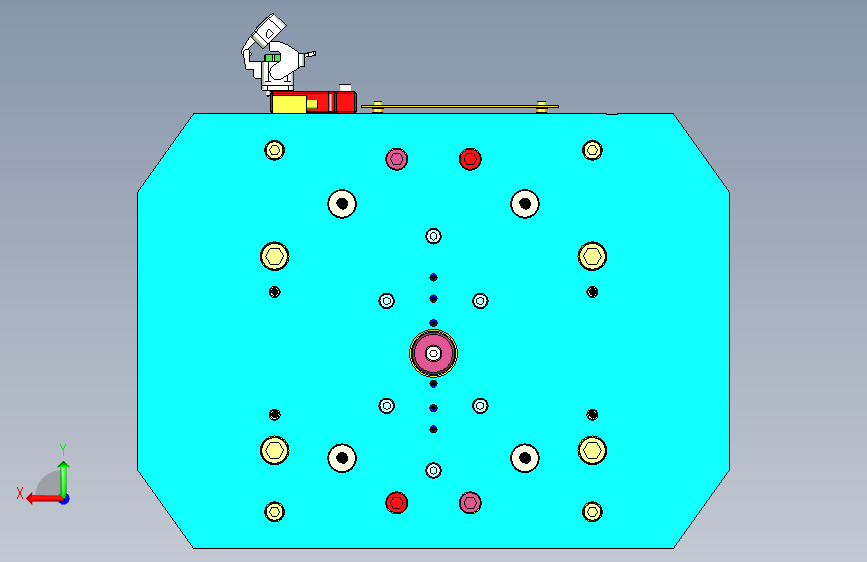

接插件内护套注塑模具。产品尺寸13.7*8.5*26.2，产品尺寸较小，内部结构复杂，有诸多尺寸要求严格，公差正负0.02。精度如此之高，对模具的加工要求相当之高。后模镶芯薄弱且有多处插穿，在注塑时有变形风险，因此设计有定位于前模镶件相互定位。滑块上的复杂胶位形状也取成镶件，并设计有定位相互定位。
