翅片换热器设计模型SW三维图（ID:886539）

机械设备 / 化工设备 / 翅片换热器设计模型SW三维图

©非原创

114

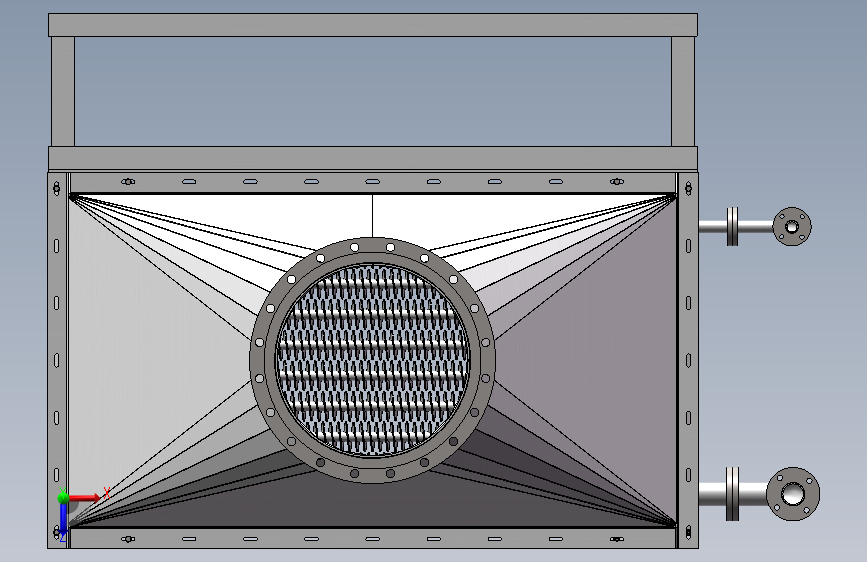

平面图

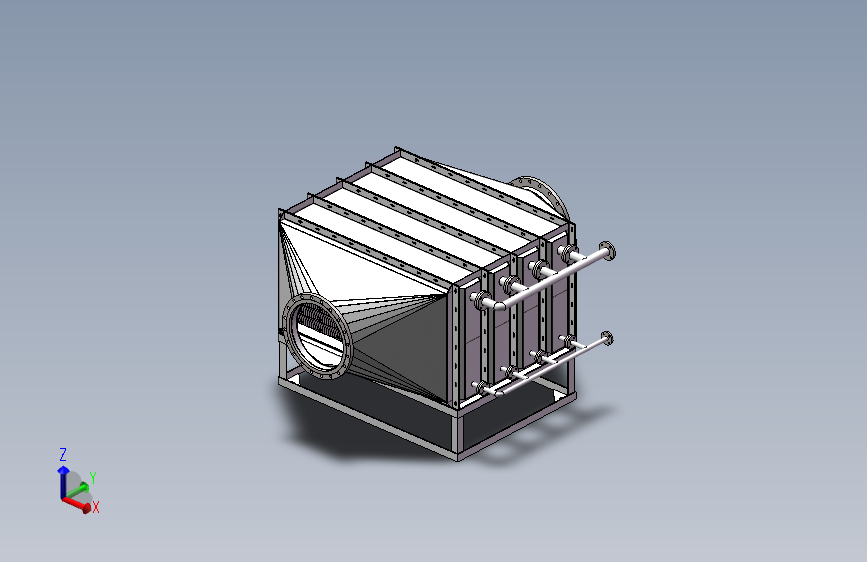

3D视图

文件列表

#	文件名称	文件大小

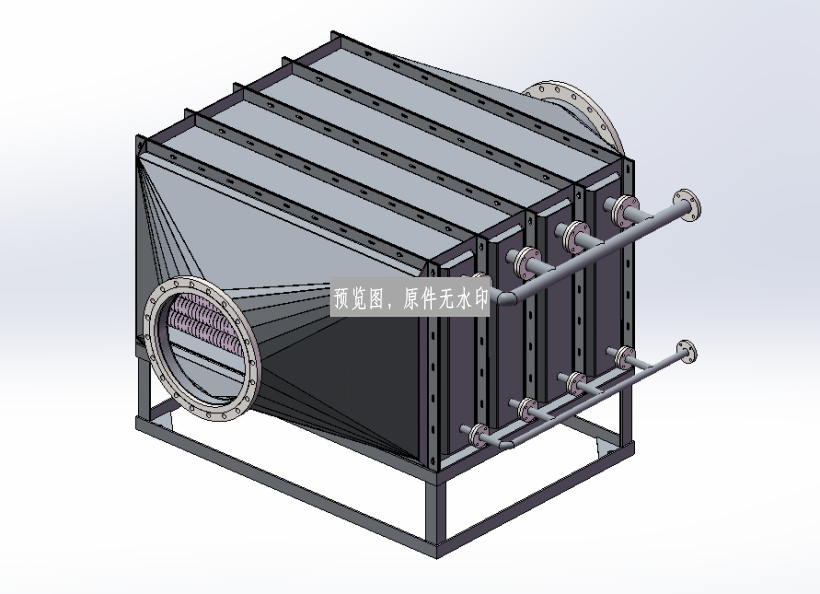

1	1474363790798.png	245.93K

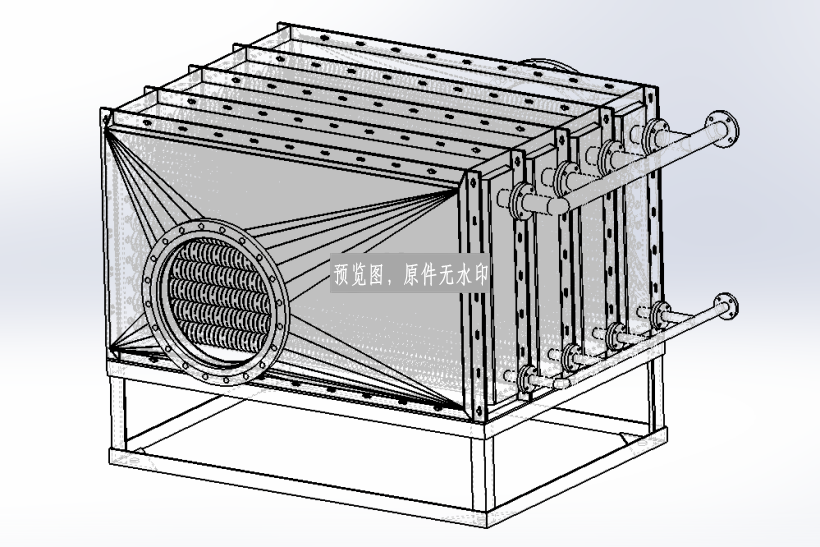

2	1474363800270.png	260.31K

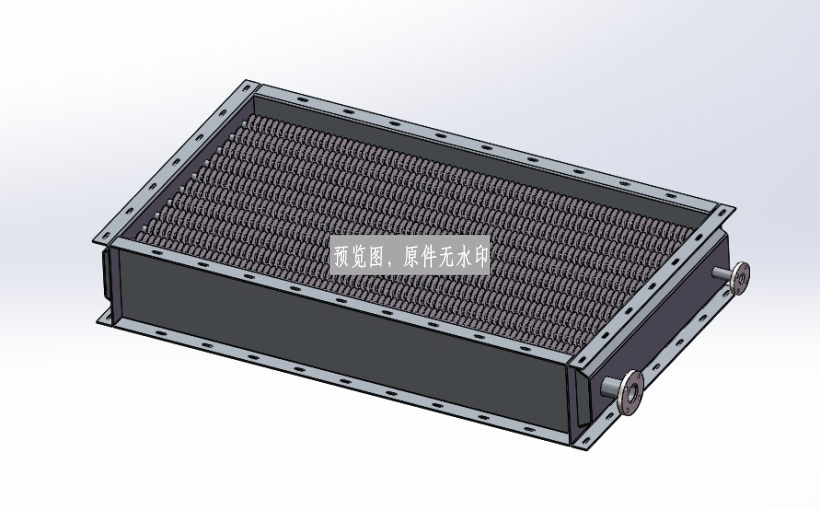

3	1474363830334.png	288.20K

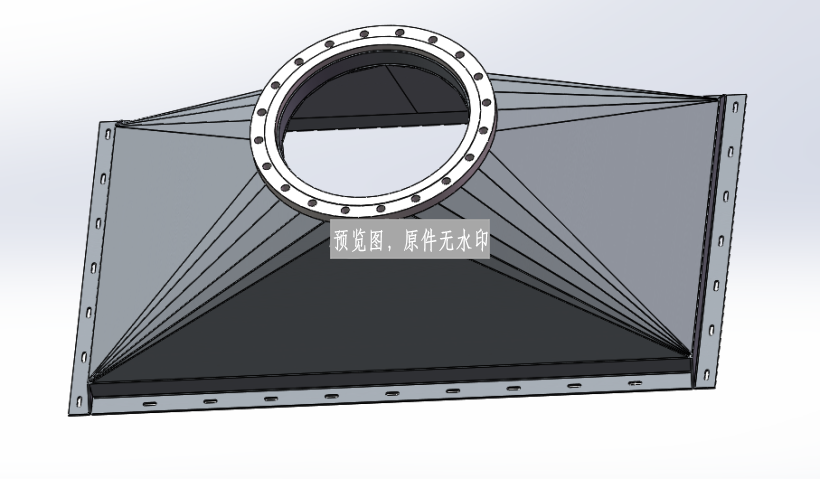

4	1474363843269.png	205.25K

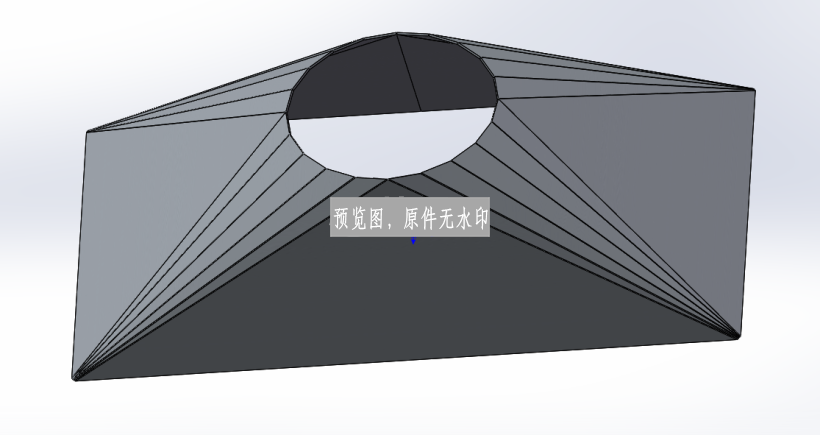

5	1474363850531.png	158.00K

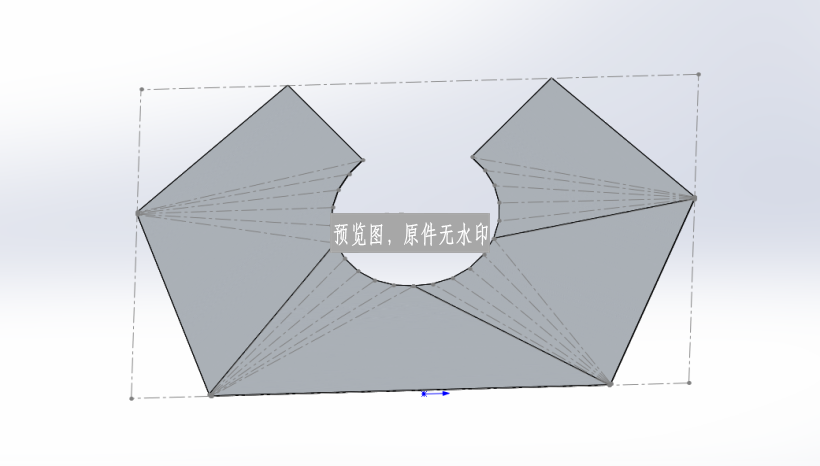

6	1474363858689.png	148.74K
7	17049515601832.zip	9.95M

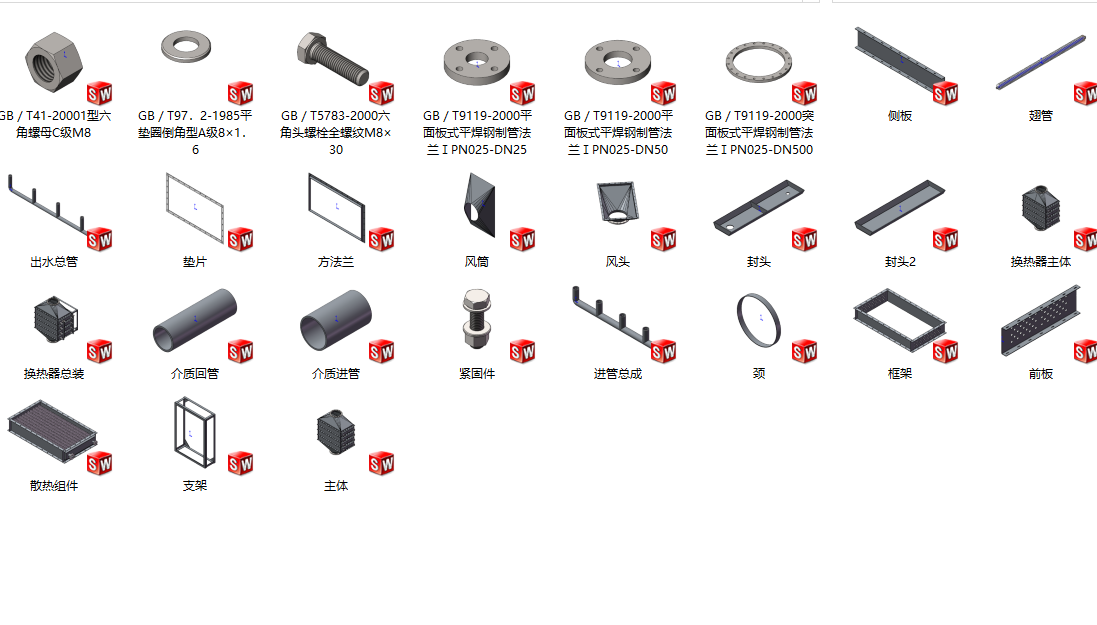

8	全部文件.png	138.67K
9	GB／T41-20001型六角螺母C级M8.SLDPRT	113.31K
10	GB／T5783-2000六角头螺栓全螺纹M8×30.SLDPRT	181.89K
11	GB／T9119-2000平面板式平焊钢制管法兰ⅠPN025-DN25.SLDPRT	72.31K
12	GB／T9119-2000平面板式平焊钢制管法兰ⅠPN025-DN50.SLDPRT	72.26K
13	GB／T9119-2000突面板式平焊钢制管法兰ⅠPN025-DN500.SLDPRT	104.08K
14	GB／T97．2-1985平垫圈倒角型A级8×1．6.SLDPRT	63.13K
15	主体.SLDASM	490.40K
16	介质回管.SLDPRT	124.89K
17	介质进管.SLDPRT	129.10K
18	侧板.SLDPRT	177.79K
19	出水总管.SLDPRT	109.86K
20	前板.SLDPRT	262.90K
21	垫片.SLDPRT	278.89K
22	封头.SLDPRT	152.99K
23	封头2.SLDPRT	117.83K
24	换热器主体.SLDASM	457.07K
25	换热器总装.SLDASM	1.66M
26	支架.SLDPRT	171.28K
27	散热组件.SLDASM	1.34M
28	方法兰.SLDPRT	502.07K
29	框架.SLDASM	220.90K
30	紧固件.SLDASM	111.28K
31	翅管.SLDPRT	1.36M
32	进管总成.SLDPRT	126.85K
33	颈.SLDPRT	84.84K
34	风头.SLDASM	252.55K
35	风筒.SLDPRT	287.57K
