干衣机配件注塑模具（ID:887269）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17049795897500.rar | 8.99M |

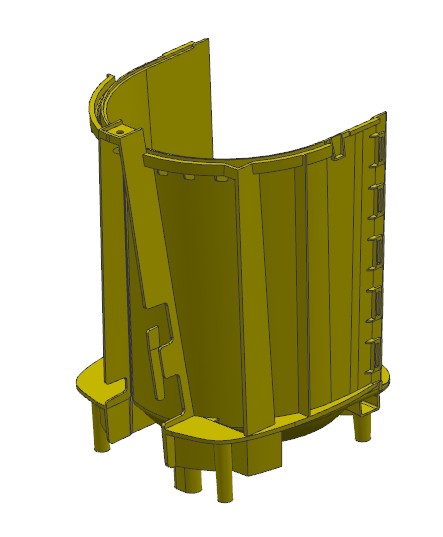

| 2 | 1.产品正面.jpg | 30.12K |

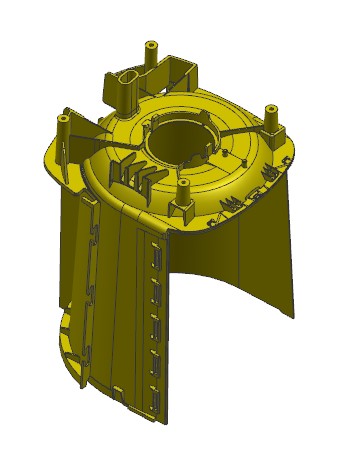

| 3 | 2.产品背面.jpg | 28.07K |

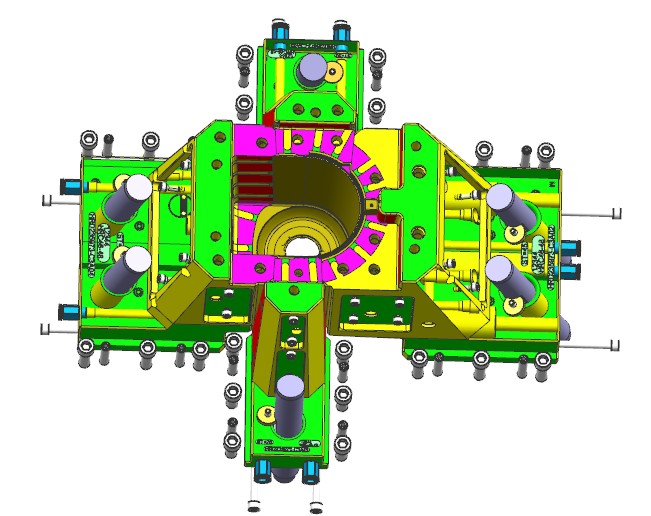

| 4 | 3.滑块.jpg | 85.49K |

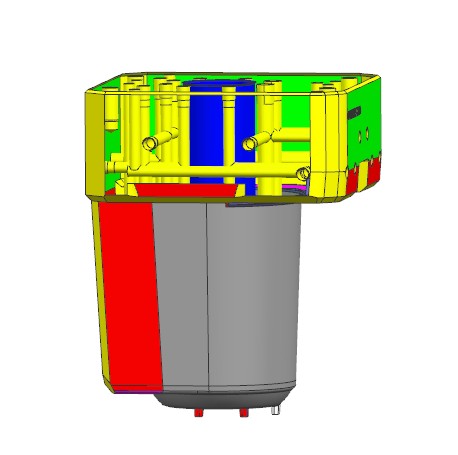

| 5 | 4.前模仁.jpg | 26.74K |

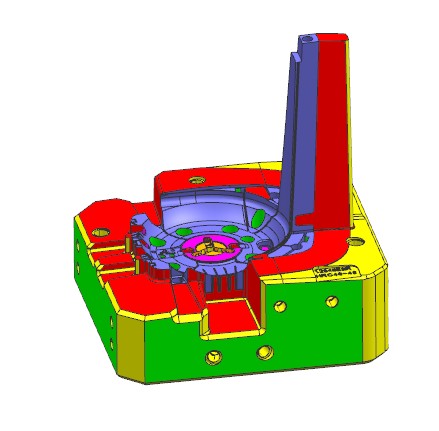

| 6 | 5.后模仁.jpg | 31.63K |
| 7 | 6.后模.jpg | 57.56K |
| 8 | 7.前模.jpg | 56.46K |

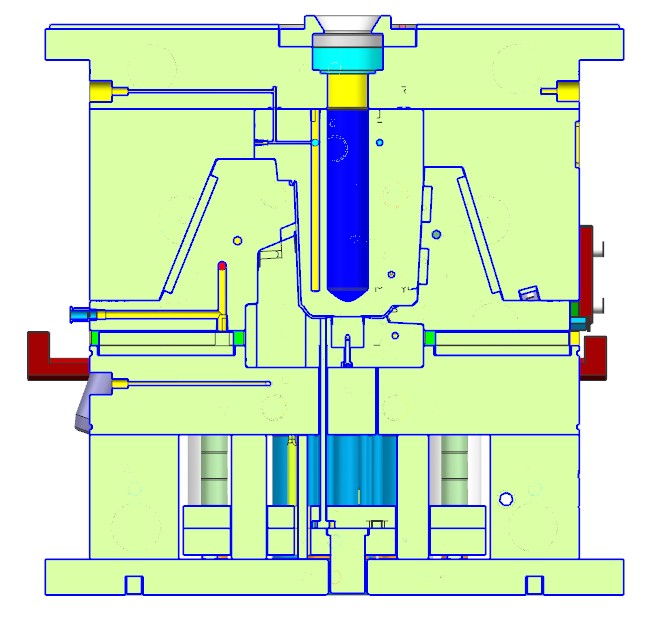

| 9 | 8.剖视图.jpg | 75.15K |
| 10 | _HRD235973-TOP.stp | 80.28M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.21M
所需金币：50
上传时间：2024-01-11 21:26:30
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
干衣机
壳体
图纸简介

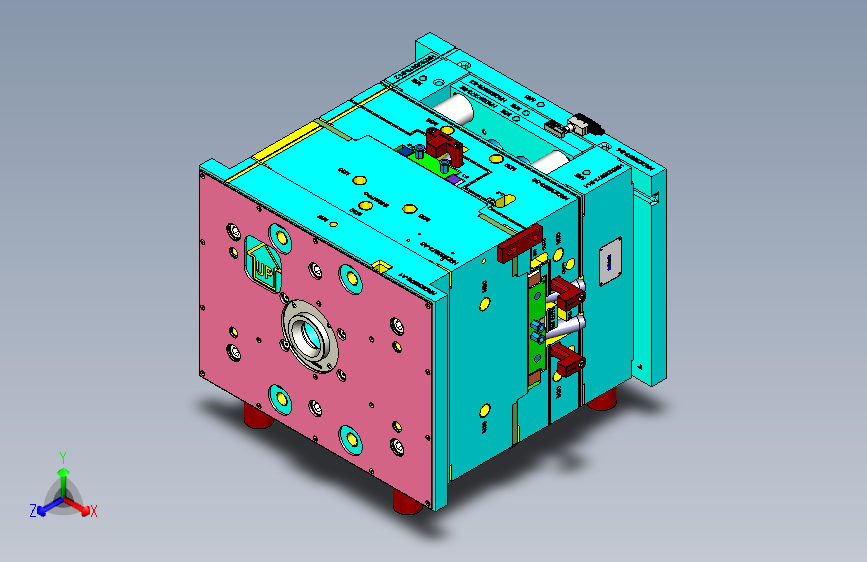

干衣机配件注塑模具。产品外形类似壳体，在中心圆孔处分三点潜伏浇口进胶。产品腔深140，分型面高低落差较大。前模仁与滑块的斜度配合面较大，需要设计耐磨板便于研配。产品需要四面滑块，滑块与滑块应该斜面配合，防止开模瞬间擦伤。
